Система охранно-пожарной сигнализации Болид: преимущества и недостатки

В последнее время широкое распространение получили беспроводные (радиоканальные) системы передачи извещений.

Иногда подобные системы устанавливаются на военных кораблях, на объектах культурного наследия, объектах соцзащиты, здравоохранения.  Нередко этот процесс сотрясается конкурентными стычками, скандалами и спорами, многочисленными наездами со стороны ФАС, судебными разбирательствами (подробнее >).

В этой связи РИА «Индустрия безопасности» продолжает проводить опросы экспертов, вендоров, производителей и поставщиков, владельцев объектов, представителей экстренных служб и регулятора.

Сегодня предлагаем мнение Акимова Е.Е., главного конструктора ЗАО НВП Болид

Евгений Акимов, главный конструктор

ЗАО НВП Болид

У радиоканальных систем одно неоспоримое достоинство: экономия трудозатрат на монтаж кабельных линий. Однако в вопросах применимости данных систем зачастую некоторыми производителями иногда умалчивается или искажается следующая информация:

Миф, что «провода горят а «радиоканал не горит» — не более чем рекламный слоган.

Даже недорогие кабели «не поддерживающие  горение» позволяют во многих случаях пожарной сигнализации выполнить свою функцию, не говоря уже о «трудногорючих»  кабелях типа «FRLS».

С помощью конструктивных решений типа трубная прокладка, прокладка в штробе можно защитить кабельные линии не только от огня, но и от доступа посторонних лиц.

Кроме этого не все знают, что радиоканальные извещатели  многих производителей изготовлены из горючего пластика и сгорают очень быстро и ярко, в том числе от короткого замыкания собственной батарейки.

Надежность радиоканальных систем ниже, чем проводных, т.к. радиоканал практически беззащитен для множества помех, случайных или преднамеренных.

Это все равно, что проводные системы смонтировать кабелями без изоляции и снаружи защищаемых помещений. Так как доступ к эфиру возможен всем, то более квалифицированный злоумышленник сможет заблокировать передачу тревожных извещений или имитировать новые извещения.

Менее квалифицированный злоумышленник сможет вывести из строя всю систему охраны, установив устройство, которое будет излучать помехи в диапазоне передачи радиосигналов. Мощность такого передатчика может быть очень незначительной и работать он будет очень долго.

Если он будет находиться  недалеко от центрального приемника, то вся система выйдет из строя.

Представьте, что «хулиган» решил таким образом вывести из строя систему пожарной безопасности больницы.

Подобный объект с неработающей системой пожарной сигнализации эксплуатировать нельзя, быстро найти и устранить источник помехи не получится, реализовать компенсационные мероприятия по всему объекту невозможно, т.е. больных и персонал нужно эвакуировать. Возникает не решаемая проблемная ситуация.

Пуско-наладка радиоканальных систем по сравнению с проводными более трудоемка, дорогостояща и проблематична из-за нестационарности и не прогнозируемости прохождения радиоволн через строительные конструкции и в условиях перемещения людей в помещении.

Инженерный персонал для наладочных работ требуется с более высокой квалификацией.

 Поэтому практически значимая область применения радиоканальных систем ОПС, которую следует закрепить нормативно — защита временных сооружений на объектах строительства или объектов с пониженными рисками имущественных потерь. Такой подход подтверждается опытом Израиля, в котором наиболее высоки стандарты по безопасности.

Источник: http://www.securitymedia.ru/innovation_one_352.html

Беспроводная пожарная сигнализация

Установка охранной системы требует прокладывания сети электрических кабелей. Оснащение больших площадей охраняемого пространства требует немалых финансовых затрат. Дальнейшее периодическое сервисное обслуживание проводной системы также стоит недешево.

Альтернативой является беспроводная пожарная сигнализация, работающая автономно. Отсутствует потребность прокладывания электрического кабеля – контроллер, извещатель комплектуются аккумулятором, заряд которого позволяет функционировать устройству 5-7 лет.

Особенности охранно пожарной сигнализации

Данные автоматические установки получили широкое распространение благодаря простому монтажу, отсутствию необходимости вести электрокабель, сниженной стоимости технического обслуживания, надежности. Комплект беспроводной сигнализации для дома включает основные элементы:

  • датчики пожарной сигнализации, другие контроллеры, извещатели (приборы, фиксирующие движение, открывание двери, разбитие стекла, задымленность, превышение температуры);
  • контрольная панель, куда приходит сигнал, посылаемый контроллерами.

Обычно противопожарное оборудование дополняет охранную схему. Устанавливаемые приборы отличаются способом обнаружения пожара: датчики задымления, повышения максимального порога температуры, возникновения пламени.

Контрольная панель принимает сигнал, излучаемый устройствами обнаружения пожара, обрабатывает информацию, включает оповещающие тревожные средства, передает информацию пульту дежурного. Оснащаются портативными источниками питания, срабатывающими, когда отключается электрическая энергия.

Контрольные устройства передают информацию радиосигнальным способом, исключающим прокладывание электрического кабеля.

Установку охранной сети радиоустройств обязательно регламентирует предварительно составленный проект.

Преимущества, недостатки

Беспроводная охранная сигнализация для дома обладает заметными преимуществами:

  • значительное уменьшение количества проводов, соединяющих контрольные устройства;
  • экономия финансовых средств благодаря уменьшенному объему расходных материалов, снижению стоимости технического обслуживания;
  • возможность установки после ремонта, отсутствует необходимость проводить монтажные работы;
  • возможность оборудовать помещения, где прокладывание электрического кабеля технически, конструктивно невозможно;
  • высокий показатель пожароустойчивости.

Недостатки:

  • высокая стоимость;
  • низкий уровень помехозащищенности – частота ложных срабатываний увеличивается, если вблизи контроллеров размещены электроприборы высокой мощности;
  • датчики пожарной сигнализации получают электропитание путем подключения к электрической сети (усиливает уровень пожароопасности), установки автономного аккумулятора (увеличивается стоимость оборудования).

Пожарная gsm сигнализация

Gsm сигнализация – проводная, беспроводная охранная система, включающая устройство gsm охраны, набор различных датчиков, извещателей (противопожарные, охранные, движения, утечки воды, газа). Основное назначение:

  • контролировать незаконный доступ внутрь помещения;
  • контролировать целостность периметра;
  • фиксировать утечку воды, газа, возникновение пожара;
  • передавать тревожный сигнал посредством канала gsm связи;
  • передавать сигнал пульту дежурного.

Принцип действия прост. Контролирующее устройство фиксирует изменения внешней среды, объектов (задымленность, повышение температуры воздуха, воспламенение). Передает сигнал прибору gsm, включающему затем звуковые, световые оповещатели, чтобы привлечь внимание. Одновременно тревожный сигнал посылается sms-сообщением владельцу охраняемого объекта, помещения.

Преимущество – оперативное оповещение владельца, позволяющее надежно охранять удаленные объекты.

Беспроводная пожарная сигнализация Стрелец

Беспроводная система пожарной сигнализации Стрелец – радиоканальная сеть противопожарного извещения. Беспроводная пожарная сигнализация Стрелец передает информацию, касающуюся охраняемого помещения, объекта, станциям мониторинга, пультам централизованного наблюдения, ответственным лицам (путем gsm-связи).

Выбор режима функционирования осуществляется пультом управления.

Беспроводная пожарная сигнализация Стрелец. Преимущества:

  • передача информации, касающейся изменений внешней среды, свойств охраняемого объекта, помещения, станции мониторинга, пульты централизованного наблюдения;
  • уровень помехоустойчивости высокий;
  • время передачи контрольных радиосигналов регулируется программой (12-120 сек);
  • наличие датчика вскрытия, фиксирующего незаконный доступ;
  • широкий диапазон рабочих температур (-30⁰ – +55⁰ С);
  • контролирование основной, резервной батарей питания.

Беспроводная пожарная сигнализация Болид (Орион)

Сигнализация беспроводная Болид – программные, аппаратные средства организации устройств охранно-пожарного сигнализирования, контроля доступа, автоматического тушения пожара, видеонаблюдения, контрольных систем, диспетчеризации охраняемого объекта, помещения.

Функциональное назначение:

  • сбор, обработка, регистрация, передача информационного радиосигнала, касающегося состояния охранной, пожарной системы;
  • контроль доступа, управление устройствами, преграждающими путь (ворота, двери, шлагбаумы, турникеты);
  • контроль, управление противопожарными средствами;
  • наблюдение, контроль охраняемой территории посредством видеосистемы;
  • взаимодействие, включающее инженерные коммуникации, структурами;
  • гибкая модульная структура позволяет обеспечивать контроль объектов, различных площадью, структурой;
  • обмен сигналами между приборами внутри gsm канала обеспечивается защитой.

Отличается конструктивными уровнями построения:

  • Нижний. Небольшая площадь объекта оснащается 1-2 контроллерами разного функционального назначения (охранная, противопожарная функция, ограничение доступа, фиксация движения). Приборы монтируются внутри защищаемого помещения (диспетчерская, пост охраны).
  • Средний. Наличие информационного обмена между радиоустройствами. Контрольной панелью. Набор датчиков разнообразного функционального назначения. Наличие централизованной базы ключей. Возможность использования видеонаблюдения.
  • Верхний. Местные подсистемы, контрольные радиоустройства объединены компьютером, характеризуются общим взаимодействием. Наличие базы данных. Автоматизированные процедуры (снятие, постановка охраны). Сложный алгоритм прохождения контроля доступа. Программное взаимодействие, включающее инженерные структуры здания.

Беспроводные системы Астра

Беспроводная охранная установка Астра отличается особенностями:

  • обмен информацией радиосетью, соответствующей стандарту IEEE 802.15.4 ZigBee Pro;
  • диапазон передачи данных – 2,4-2,4835 Ггц;
  • беспроводные датчики, система вцелом настраиваются программным комплексом мониторинга;
  • простой, интуитивно понятный интерфейс программных настроек;
  • простой монтаж;
  • широкая вариативность размещения контролирующих радиоустройств внутри периметра охраняемого объекта;
  • выстраивание основных, запасных путей передачи информации происходит автоматически;
  • надежность передачи радиосигнала;
  • устойчивость радиоканала, обеспечиваемая особенностями системы;
  • возможность удаленного мониторинга каналами Интернет, фиксация IP-адресов;
  • возможность подключения нескольких пользователей внутри канала gsm-связи, установление поролей;
  • управление производится телефоном;
  • речевое оповещение (передача тревожного сигнала);
  • возможно организовать контроль доступа.
  • Газовый бойлер представляет собой бак, внутри которого находится нагревательная трубка — змеевик. Змеевик получает тепло от…
  • Выбор отопления должен быть проведен заранее. Связано это с тем, что при работах под ключ, строители…
  • В этом материале мы поговорим о том, на что следует обращать внимание при выборе электропечи, ее…

Источник: https://foundmaster.ru/firefs/besprovodnaya-pozharnaya-signalizatsiya.html

Охранная сигнализация Болид – технические характеристики и сферы использования

НВП «Болид» (расшифровывается, как научно-внедренческое предприятие) – это отечественная компания, одна из ведущих в отрасли производства технических систем безопасности. За 25 лет присутствия на рынке технологических услуг она превратилась в узнаваемый бренд, а её продукция востребована и на зарубежном рынке.

В настоящее время компания производит, разрабатывает и поставляет программное обеспечение и оборудование для систем охранной, тревожной и пожарной сигнализации, систем контроля доступа, пожарной автоматики, видеонаблюдения, диспетчеризации зданий и сооружений и контроля автотранспорта.

Читайте также:  Выбираем лучшею систему видеонаблюдения для частного дома: tecsar, green vision, hikvision и tecsar

Компания работает в постоянном сотрудничестве с производственными партнерами и потребителями.

Прямые связи дают возможность в максимальной степени учитывать все их пожелания, предвидеть изменения требований рынка и принимать превентивные меры по удовлетворению новых условий спроса.

За время существования компании удалось собрать сплоченный коллектив высокопрофессиональных сотрудников, могущих решать вопросы любой сложности.

Интегрированная система «Орион» – описание и возможности

Сегодня интегрированная система охраны «Орион» это целый комплекс приборов, устройств и программного обеспечения, которые связаны между собой. Благодаря этому возможно построить систему безопасности практически любой сложности, от маленького объекта, до сети крупных промышленных и военных объектов разбросанных на большой территории друг от друга.

Выгоды использования ИСО «Орион»

  • Можно реализовать все существующие на данный момент системы безопасности – охранную сигнализацию, пожарную, контроль доступа, видеонаблюдение, управление инженерными системами и прочее;
  • Размер объекта не имеет значение. Для небольшого объекта можно использовать один универсальный прибор, для средних и крупных ряд приборов, различных по функциональному назначению, но объединённых в одну систему;
  • Самая низкая стоимость интегрированной системы безопасности на рынке из расчета 1 шлейф сигнализации на 1 м2 защищаемой площади;
  • Значительная экономия на стоимости кабеля и оборудования, за счет большого количества приборов и одной линии связи RS-485;
  • Надежность гарантируется 25 летнем стажем производства и большим количеством объектов, на которых работает ИСО Орион;
  • Более 90% всех проектно-монтажных организаций имеют опыт работы с оборудованием данной системы.

ИСО «ОРИОН» функционально объединяет 116 устройств и приборов и 33 программных продукта, но для любого варианта используется универсальный принцип построения системы:

  • Верхний уровень. Несколько локальных ИСО Орион, со своими сетевыми контролерами, объединяются в единую базу данных с помощью ПК;
  • Средний уровень. Пульт управления, он же сетевой контроллер, объединяет всю систему, а приборы осуществляют информационный обмен с ним;
  • Нижний уровень. Главным образом это универсальные приборы, которые поддерживаю автономный режим работы.

Структура системы ИСО «Орион»

На небольших по размерам объектах охранная сигнализация на базе Болид ограничивается нижним уровнем. Чем сложнее объект, тем выше будет уровень построения системы.

Группа приборов с радиальными шлейфами (не адресная система)

Первая группа приборов это приборы с радиальными шлейфами, к которым можно подключить не адресные извещатели любого производителя. Ниже рассмотрим некоторые из них:

  1. С2000-4. Универсальный охранно-пожарный прибор, работает как в автономном режиме, так и совместно с ИСО «Орион». Поддерживает четыре шлейфа сигнализации, четыре реле. К нему можно подключить считыватель для управления взятиемснятием. Так же есть встроенная индикация режимов работы устройства. Объем памяти на 4096 ключей.Это самый доступный прибором и в своем роде «уникальный», т.к. на его базе можно построить как контроль доступа, так и пожарную, тревожную и охранную сигнализацию. Сфера применения – небольшой офис, магазин или что-то еще.
  2. Сигнал-10. Он предназначен только для охранно-пожарной сигнализации. Работает как в автономном режиме, так и совместно с ИСО «Орион». У него уже десять шлейфов сигнализации, так же четыре реле, так же подключается считыватель для управления взятиемснятием. Имеет 10 светодиодов на передней панели, которые показывают состояние шлейфов. Память рассчитана на 100 ключей или паролей.Принципиальное отличие Сигнала-10 в том, что он не может работать в системах контроля доступа. Сфера применения небольшие и средние объекты.
  3. Сигнал-20М. Может работать самостоятельно или совместно с ИСО «Орион», контролирует различные типы датчиков. Имеет 20 шлейфов сигнализации, на выходе пять реле – три «сухой контакт» и два с контролем цепей оповещения. Объем памяти паролей пользователей до 64.Отличие этого прибора от остальных в том, что у него помимо световой индикации есть еще физические кнопки для управления взятием/снятием. Возможны два варианта управления с паролем и без него. Сфера применения в средние объекты.
  4. Сигнал-20П SMD. Этот прибор очень похож на Сигнал-20М. Отличие только в том, что у него нет ни органов управления, ни световой индикации работы шлейфов. Он имеет 20 шлейфов сигнализации пять реле. К нему можно подключить считыватель для управления взятиемснятием. При этом у него нет своей памяти для хранения ключей и номеров карт, поэтому считыватели будут работать только при наличии пульта управления С2000 или С2000М.Сфера применения Сигнала-20П SMD средние и большие объекты, где необходимо подключать более 20 шлейфов. Он позволяет разносить приборы по разным этажам и помещениям объекта, что сказывается на экономии проводов.Важно не забывать, что это прибор может работать только в составе ИСО «Орион», т.е. автономную работу он не поддерживает.

Основные типы радиальных охранных шлейфов в сигнализации Болид

Для всех приборов можно запрограммировать несколько типов охранных шлейфов, в зависимости от схемы подключения датчиков и выполняемых ими функций.

Ниже рассмотрим самые часто используемые типы:

  • Тип 4: охранный Могут подключаться любые типы охранных датчиков (работающие на размыкание и на замыкание, пассивные и с отдельным питанием). Считается, что шлейф нарушен, если его сопротивление вышло из диапазона нормы или изменилось более чем на 10%.
    Тип 4 – Охранный Норма Тревога проникновения
    от 2,2 до 10 кОм менее 1,8 кОм, более 12 кОм или резко изменилось более чем на 10 %

    Схема подключения охранных извещателей в ШС типа 4:Охранные шлейфы необходимо контролировать в тот момент, когда они находятся на охране, поэтому схема подключения охранного извещателя подразумевает установку только оконечного резистора 4,7 кОм.

  • Тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя Иначе говоря, пятый тип шлейфа позволяет контролировать вскрытие корпуса извещателя, в то время когда сигнализация не под охраной. Обычно для этих целей используют отдельную пару проводов, но в данном случае в шлейф сигнализации устанавливают добавочный резистор на клеммы тамперного контакта.Пятый тип можно использовать только для одного не адресного датчика с нормально замкнутыми контактами.
    Тип 5 – Охранный с контролем блокировки Норма Тревога проникновения Тревога взлома корпуса
    от 2,2 до 5,4 кОм менее 1,8 кОм или более 6,6 кОм (в состоянии «Взят») от 6,6 кОм до 9,0 кОм, менее 100 Ом или более 20 кОм (в состоянии «Снят», «Задержка взятия», «Невзятие»)

    Схема подключения охранных извещателей в ШС типа 5:

  • Тип 7: охранный входной. Можно задать время на вход, чтобы успеть снять панель с охраны. Все проходные шлейфы нужно так же запрограммировать как 7 тип. Принцип работы, схема подключения и контроля шлейфа будет аналогична 4 типу ШС.
    Тип 7 – Охранный входной Норма Тревога проникновения (входной зоны)
    от 2,2 до 5,4 кОм менее 1,8 кОм, более 6,6 кОм или резко изменилось более чем на 10 %
  • Тип 11: тревожный. Могут подключаться любые типы тревожных извещателей (с нормально-замкнутыми и нормально-разомкнутыми контактами) – кнопки, рычаги, педали, выключатели, «куклы» и пр. Логика работы 11 типа, полностью повторяет 4 тип, за исключение формирования события «Тихая тревога».Все типы шлейфов охранной сигнализации Болид можно изменить с помощью бесплатной программы Uprog.

Центральные контроллеры системы

Центральные контроллеры, они же пульты управления, используются в системе ИСО «Орион» для объединения всех приборов по интерфейсу RS-485 в единую сеть, а так же для централизованного управления системой. Один пульт может контролировать до 127 приборов, вся логика работы программируется в него же с помощью бесплатной программы Pprog. Существуют следующие виды контроллеров:

  1. С2000М. Этот пульт работает с любыми приборами компании Болид – охранной сигнализации, пожарной, приборами пожаротушения, контроля доступа и прочих. Имеет двухстрочный дисплей, поэтому информативность его выше, чем у пульта С2000. Мы сразу можем видеть тип сообщения, и название раздела, где оно произошло. Он может обслуживать до 2048 зон, которые можно группировать до 512 разделов.Присутствуют дополнительные возможности, такие как: переименование событий на ЖК-дисплее, программировании сценариев управления, возможности создания группы разделов. Принтерный выход этого пульта можно перенастроить для того что бы он выдавал информацию в формате Contact ID. Сфера применения – средние и большие объекты.
  2. С2000. Может работать с приборами Сигнал-20, С2000-4 и другими подобными. Не поддерживает приборы пожаротушения и контроля доступа, т.к. пульт не обновляется с 2005 года. Имеет однострочный дисплей и отображает текущее состояние системы. Поддерживает 512 зон и 256 разделов.Сфера применения – небольшие объекты. Может применяться для стыковки с передатчиком производства компании Ритм Контакт GSM-5-RT3. Такие передатчики работают по принтерному выходу пульта, т.е. на выход поступают события как на принтер, а они фильтруют и передают сигнал дальше на пульт ЧОПа.
  3. С2000-КС. Небольшой пульт, изначально был выпущен для Сигнала-20П (может работать с четырьмя приборами этой модели, максимально – 80 шлейфов). На нем установлены индикаторы светодиодного типа на 20 охранных зон. С2000-КС позволяет сниматьставить на охрану, управлять реле и дозвонщиками. Сфера применения – небольшие объекты на базе Сигнала-20П.

Интерфейс обмена информации

Для обмена информации между охранными приборами компании Болид используется интерфейс RS-485, он является стандартным, который используется во многих системах других производителей. При этом сам протокол «общения» закрытый, это сделано в целях безопасности, т.е. устройства с интерфейсом RS-485 других производителей будут не совместимы с сигнализацией на базе ИСО «Орион».

Интерфейс RS-485 – это три жили, A и B, и третья объединяет нули панелей. Интерфейс полудуплексный, т.е. по линии A-B идет прием и передача. Его максимальная длина 3 км, если нужно больше, то можно использовать повторители. При протяженности линии RS-485 более 100 метров необходимо прокладывать её витой парой.

Для стабильной работы на первом и последнем приборе, внутри интерфейса rs-485, должны быть установлены согласующие резисторы – 620 Ом. На большинстве приборов этот резистор активируется перемычкой, рядом с клеммной колодкой A-B.

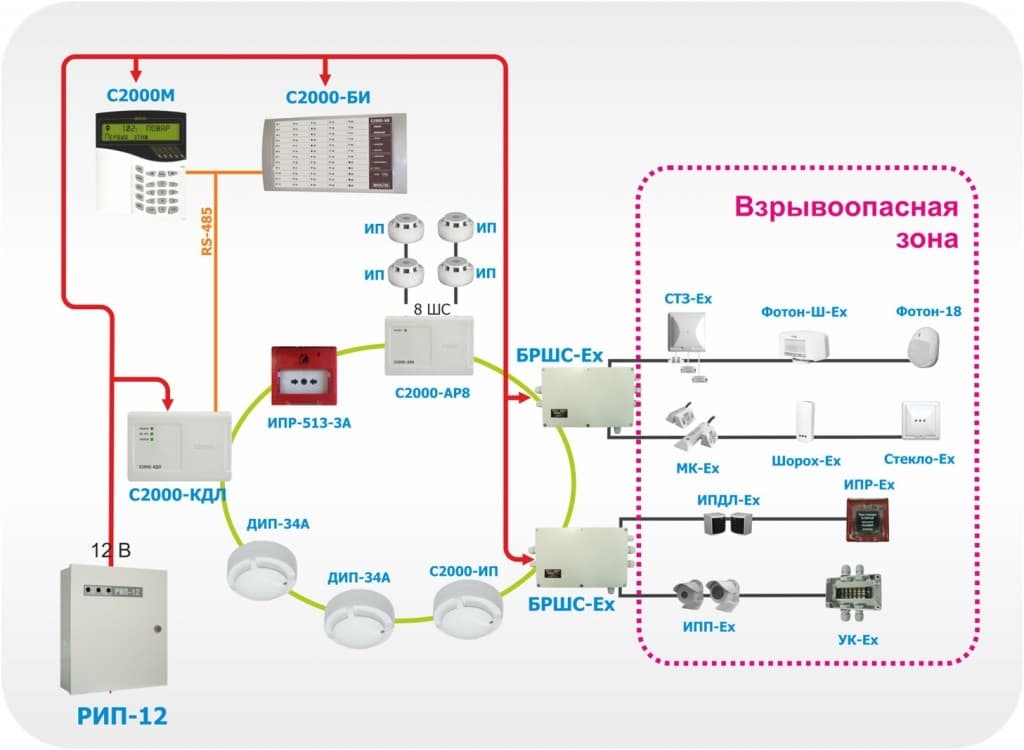

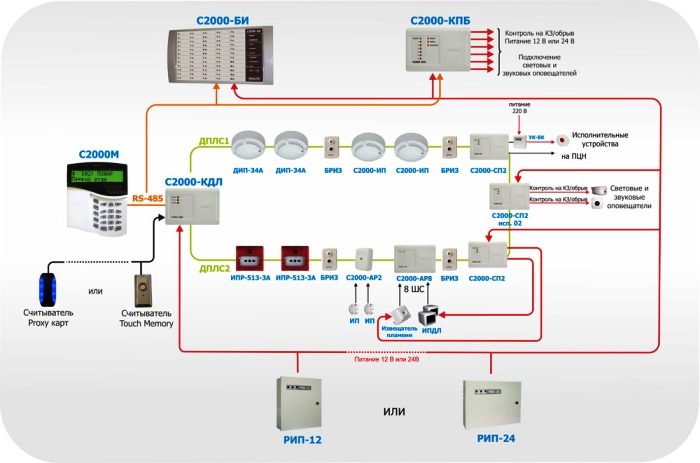

Адресная сигнализация

Помимо приборов с радиальными шлейфами компания Болид выпускает контроллер двухпроводной линии С2000-КДЛ, который позволяет подключать к себе адресные датчики. В адресной сигнализации место нарушения определяется местом установки извещаетля и его зоны чувствительности, что значительно повышает точность.

К одному С2000-КДЛ можно подключить 127 адресных охранных, пожарных и технологических извещателей. Преимущество заключается в том, что мы можем протянуть всего два провода, которые обеспечивают питание и передачу данных, через все помещения и при этом мы будем знать точное место сработки каждого датчика.

Сейчас выпускают следующие адресные извещатели:

  • С2000-ИК. Инфракрасный оптико-электронный адресный извещатель, объемного типа. Есть в нескольких исполнениях, с зашитой от животных и дополнительной линзой «коридорного» типа;
  • С2000-ШИК. Инфракрасный объемник узкого действия, типа «шторы» для защиты дверей и оконных проемов;
  • С2000-ПИК. Инфракрасный объемник, потолочного исполнения;
  • С2000-СТ. Датчик разбития стекла;
  • С2000-ПИК-СТ. В одном корпусе совмещены два типа извещателей, реагирует на проникновение и разбитие стекла, потолочное исполнение;
  • С2000-В. Датчик вибрации, предназначен для защиты стен, потолков, полов, всяческих хранилищ, сейфов и прочего;
  • С2000-СТИК. Комбинированный извещатель настенного исполнения. В нем совмещены акустический и оптико-электронный принцип обнаружения. Занимает два адреса;
  • С2000-СМК. Магнитоконтактный, используется для охраны оконных и дверных проемов;
  • С2000-КТ. Тревожный извещатель для тревожной сигнализации, иначе по простому тревожная кнопка;
  • С2000-СП2. Сигнально-пусковой релейный блок;
  • С2000-АР1,2,8. Расширители адресного типа на одну, две или восемь зон. Надо помнить, что расширитель не обеспечивает питание для неадресного датчика;
  • Изолятор Бриз. Позволяет изолировать замкнутые участки, после снятия замыкания линии автоматически восстанавливаются.

На средних и небольших объектах адресная охранная сигнализация Болид довольна удобна.

Дозвонщики и передатчики

Дозвонщики и устройства передачи извещений применяются для оповещения владельца системы, о каких либо событиях – постановки/снятия, тревоги, служебных сообщений. Помимо этого они могут передавать сигналы на пульт охранного предприятия.

Применяются следующие модели:

  1. С2000-ИТ. Телефонный информатор, он работает по проводной линии городской телефонной сети. Память на четыре номера. Информация передается как в формате Ademco Contact ID, так и в виде речевых сообщений.Можно подключись один шлейф сигнализации.

    Телефонный информатор С2000-ИТ часто используют в связке с популярным передатчиком компании Ритм – Контакт GSM-5-RT1;

  2. С2000-PGE. Предназначается для организации передачи сигналов системы «Орион» на мобильные устройства или централизованный пульт охраны по трем физическим каналам связи – городскую телефонную сеть, GSM и Ethernet.Информация передается в формате Ademco Contact ID, в виде речевых сообщений «синтезированным голосом», по Ethernet каналу через локальную сеть или Интернет и SMS-сообщениями;
  3. УО-4С. Изначально был предназначен для объектовой охраны. К нему можно подключить четыре шлейфа сигнализации, три реле и считыватель ключей Touch Memory.Поддерживает установку двух сим-карт и подключение телефонной линии. Память прибора рассчитана на пять номеров. Информация передается в формате Ademco Contact ID, в виде речевых сообщений «синтезированным голосом» или SMS-сообщениями. Есть возможность управлять реле и системой с помощью sms-сообщений;
  4. С2000-ПП. Устройство для преобразования протокола, для подключения стороннего оборудования к ИСО «Орион». Это может быть передатчик RS-202TD от Альтоники или для системы Стрелец и прочие.

Электропитание

Все основные панели Болид универсальны, они могут питаться напряжением  от 10,2 до 28,4 В. На каждой плате предусмотрена два входа для источников питания на 12 и 24 вольта.

Компания выпускает собственные источники резервного питания, некоторые из них оснащаются интерфейсом RS-485, другие имеют релейные выходы. Например, модели РИП-12 RS, РИП-12-3/17П1-P-RS, РИП-24 исп.01П и другие.

Их основные преимущества:

  • Защита АКБ от разряда;
  • Диапазон напряжения от 150 до 250В;
  • Передача данных и управление по интерфейсу RS-485;
  • Измерение напряжения сети, напряжения батареи, выходного напряжения, тока нагрузки, ёмкости батареи;
  • Передача информации о времени до замены АКБ, степени заряда АКБ, времени работы в резервном режиме и пр.

В целях увеличения времени автономной работы разрешается подключать дополнительные аккумуляторы с большой емкостью.

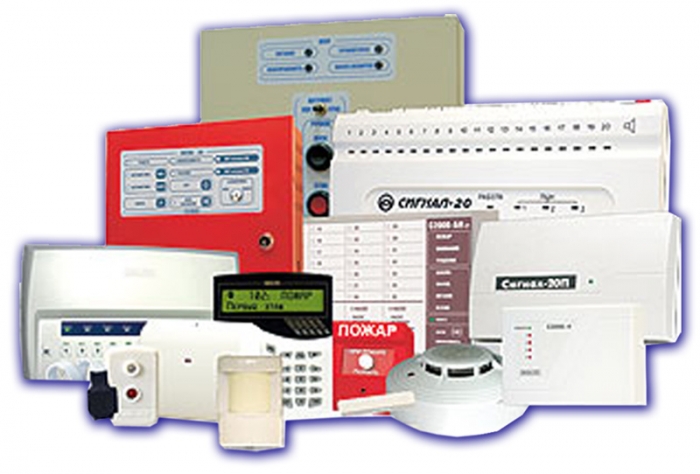

В заключение предлагаем вам посмотреть вебинар компании Болид по охранной сигнализации:

Источник: http://azbsec.ru/articles/okhrannaya-signalizaciya/okhrannaya-signalizaciya-bolid.html

Преимущества и недостатки беспроводной пожарной сигнализации

Содержание

Пожарная сигнализация – один из основополагающих элементов системы безопасности любого здания и сооружения. Значение пожарной сигнализации переоценить, пожалуй, невозможно. Одним из путей повышения надежности охранной системы является беспроводная пожарная сигнализация

Пожарная безопасность шагает в ногу со временем

Задачи охранно-пожарной сигнализации

Для того, чтобы лучше понять преимущества беспроводной пожарной сигнализации, необходимо уяснить, что же представляет собой структура пожарной охраны объекта и какие задачи она решает. Противопожарные системы зданий и сооружений практически везде автоматизированы, поэтому речь пойдет об автоматической установке пожарной сигнализации (АУПС).

Автоматическая установка пожарной сигнализации призвана решать следующие задачи:

  • своевременное выявление признаков пожара
  • фиксация возникновения пожара на основании обнаруженных признаков
  • формирование и передача оповещения о пожаре на пульт оператора, на пост пожарной охраны, и на предусмотренные на данном объекте средства оповещения о пожаре.
  • подача команды на конечные устройства: установки автоматического пожаротушения, системы вентиляции и дымоудаления, блокирующие устройства лифтов и дверей и т.д.

Задачи которые выполняет пожарная сигнализация

Структура охранно-пожарной сигнализации

Автоматические установки пожарной сигнализации могут значительно отличаться по сложности, составу и количеству элементов, но имеют сходную структуру:

Извещатели – «глаза и уши», а вернее «ноздри» автоматической системы пожарной сигнализации. Извещатели представляют собой датчики различного принципа действия (теплового, оптического, инфракрасного и т.д.).

Именно через эти датчики система сигнализации получает первичные данные о появлении признаков пожара.

Датчики-извещатели могут засечь появление дыма, высокой температуры, резкое повышение температуры, появление открытого пламени, которое может быть зафиксировано как в инфракрасном, так и в ультрафиолетовом диапазоне спектра.

Извещатель пожара на потолке

Прибор приемно-контрольный (ППК) или просто контрольный прибор. Именно сюда поступает информация от датчиков извещателей через шлейфы – электрокабели, соединяющие группу датчиков-извещателей с контрольным прибором.

Как правило, в шлейф объединяются датчики, отслеживающие состояние одного помещения.

Кабели шлейфа выполняют двоякую функцию: во-первых, передают сигналы от датчиков-извещателей к контрольному прибору, во-вторых, подают электропитание на сами датчики.

По методу отслеживания показателей датчиков контрольные приборы подразделяются на адресные и неадресные.

Неадресные контрольные приборы реагируют на сигнал в шлейфе, «не зная» от какого именно из приборов шлейфа поступил сигнал. Такие приборы выдают сигнал о пожаре с точностью до одного шлейфа.

Если объект состоит из сравнительно небольших помещений, то такой точности, как правило, вполне достаточно.

Система индикации неадресного контрольного прибора обычно представляет собой несколько светодиодов, каждый из которых символизирует шлейф извещателей.

Система индикации неадресного контрольного прибора

Если диод светит зеленым, значит, сигнала от шлейфа нет, подконтрольное помещение находится в состоянии «норма». Если же диод горит красным, значит, в данном помещении происходит пожар, либо несанкционированное проникновение.

Датчики движения одинаково хорошо реагируют на движение нагретого огнем воздуха и на движение человека, поэтому на небольших объектах одна система часто совмещает в себе противопожарные и охранные функции.

Нередко такая охранно-пожарная система сигнализации имеет шлейфы, подсоединенные к датчикам открытия двери и окон.

В таких простых системах контрольный прибор выполняет все функции центрального пульта – обрабатывает поступающий от шлейфов датчиков сигнал, включает при необходимости средства оповещения (сирена, световые табло), передает сигнал о пожаре на пост пожарной охраны. Также на пост обязательно подается сигнал о вскрытии и неисправности контрольного прибора.

Кроме того, контрольный прибор оснащается компактным источником автономного питания, который может поддерживать систему в работоспособном состоянии даже при отключении электроснабжения от нескольких часов до нескольких суток.

Связь с постом пожарной охраны может осуществляться с помощью телефонной линии, мобильной сети, посредством сети Интернет. Может быть предусмотрен автоматический дозвон на телефоны ответственных лиц.

Связь можно держать с помощью телефона и не только

Если объект имеет в своем составе помещения большой площади, добиться локализации сигнала с помощью неадресных систем сигнализации можно только путем увеличения количества шлейфов, что ведет к усложнению системы и влечет за собой снижение ее надежности. В таком случае применяют адресные контрольные приборы.

Адресный контрольный прибор осуществляет циклическую двустороннюю связь с датчиками-извещателями. Прибор отсылает по очереди каждому из датчиков сигнал-запрос и получает сигнал-отзыв.

Или не получает, в таком случае контрольный прибор формирует сообщение «датчик неисправен».

Применение адресного принципа дает возможность не только локализовать сигнал до датчика, но и определить характер сигнала («огонь», «дым», «движение» и т.д.), в зависимости от того, какой датчик сработал.

На особо крупных объектах имеется несколько контрольных приборов, сигналы от которых поступают на центральный пульт.

Преимущества и недостатки

Как видите, система пожарной сигнализации – сложный комплекс связанных между собой устройств, поддерживающих обмен информацией.

Для обеспечения информационного обмена отдельные устройства соединяются между собой кабелями. В результате сложный объект может быть буквально опутан паутиной кабелей сложной охранно-пожарной системы.

Выход – беспроводная пожарная сигнализация. Такое решение имеет ряд безусловных достоинств:

  • уменьшение количества проводов и, как следствие, снижения риска их повреждения, влекущего за собой выход системы из строя.
  • экономия средств на прокладку кабелей.
  • возможность оборудовать пожарную сигнализацию в уже полностью построенных и отделанных помещениях без капремонта.

Отсутствие проводов кабелей и шлейфов уменьшает стоимость монтажа

Однако применение таких систем ограничивается тем, что беспроводная пожарная сигнализация имеет серьезные недостатки:

  • Низкая помехозащищенность. Ложное срабатывание сигнализации возможно из-за работы мощных электроприборов, в особенности электромоторов и электрогенераторов.
  • Также ложное срабатывание возможно вследствие воздействия атмосферного электричества.
  • Для уверенного приема сигнала элементы системы должны располагаться в условиях прямой видимости. Наличие перегородок значительно сокращает радиус взаимодействия элементов системы.
  • Массивные металлические препятствия (например, станки) могут полностью экранировать сигнал.
  • Радиоканал невозможно использовать для передачи электропитания достаточной силы, поэтому все элементы системы сигнализации должны быть подсоединены к электросети (что ведет к увеличению пожароопасности), либо иметь автономные источники питания (что значительно увеличивает стоимость элементов).

Сказать категорически, какая из двух систем, традиционная или беспроводная, лучше, невозможно. Выбор необходимо делать, исходя из конкретных обстоятельств, особенностей объекта и специфики его деятельности.

Источник: http://heatandcool.ru/preimyshestva-i-nedostatki-besprovodnoi-pojarnoi-signalizacii

Преимущества и недостатки различных систем пожарной сигнализации

Неадресные системы

Единственное из преимуществ таких систем — это стоимость. Приборы и устройства изготавливаются из обычных электронных компонентов, предназначенных для обычных товаров широкого потребления.

Допуски электроники компенсируются обычной подстройкой параметров на выходном контроле. Извещатели могут иметь подстроечные элементы для быстрой корректировки чувствительности и других параметров.

В результате мы получаем систему с очень низкой надежностью как электроники, так и опознавания пожара. Так же к минусам можно отнести:

1. низкая информативность — в случае пожара или других событий на ППКП выдается только номер шлейфа выдавшего сигнал, а искать место происходящего придется самостоятельно. 2.

Найти неисправность в шлейфе довольно сложно, для этого необходима визуальная проверка кабелей, индивидуальное извлечение и проверка извещателей, все это требует большого количества человеческих ресурсов и в результате сказывается на цене обслуживания. 3.

Огромное количество проводки и времени монтажа для создания автоматической установки пожаротушения (АУПТ), автоматической пожарной сигнализации (АПС) и систем оповещения и управления эвакуацией (СОУЭ) на базе одной системы.

Большое количество кабелей вызвано тем, что невозможно подключение к шлейфам с извещателями исполнительных или управляющих приборов системы, а также необходимостью ограничивать зоны защиты, организовывать перекрестный запуск из каждого помещения.

Самый простой пример: для запуска пожаротушения в помещении требуется подключение трех извещателей к трем разным шлейфам, к которым нельзя подключать извещатели в других помещениях.

В силу требований того же стандарта в части запуска автоматики требуется установка двух извещателей в помещении для верификации сигнала «пожар», что на практике означает использование в каждом помещении двух уникальных шлейфов. Любое использование этих шлейфов в других помещениях является прямым умышленным нарушением стандарта.

Простая математика: на офис, состоящий из пяти комнат, снабженного лифтом и одного помещения с пожаротушением вам понадобится ППКП с возможностью подключения минимум 13-ти безадресных шлейфов. Первые пять пар идут в каждое помещение без пожаротушения, последние три — в помещение с пожаротушением.

4. Высокая вероятность ложных оповещений о пожаре при кратковременных повышениях фактора риска до порогового значения и выше, а у дымовых извещателей — ввиду постепенного загрязнения дымовой камеры. Как правило, пороговые извещатели снабжены чувствительными элементами малого динамического диапазона ввиду их дешевизны и отсутствия необходимости в широком динамическом диапазоне. Некоторые модели извещателей снабжаются схемой компенсации дрейфа, что на деле просто повышает порог чувствительности в зависимости от запыления дымовой камеры. Однако, в силу указанных выше причин, такая схема малоэффективна и, в некоторых случаях, настолько загрубляет чувствительность извещателя, что он уже не может опознать пожар.

Другим методом защиты от влияния запыления дымовой камеры является организация физических препятствий для попадания загрязненного воздуха в дымовую камеру. Данный метод недопустим в силу того, что пробируемый воздух обязан попадать в дымовую камеру при естественной конвекции.

В России стандартом установлена скорость протекания воздуха по извещателю при естественной конвекции 0,2 м/с, а в США — 0,15 м/с. Смысла в использовании извещателя, воздух в который не попадет никогда, нет, а использование таких извещателей — преступно.

То же самое касается и извещателей, камера пробирования воздуха которых упрятана за поверхностью, на которой они установлены (т.н. «утопленная» установка).

Адресные системы

Два самых важных преимущества перед системами предыдущих типов это высокая информативность и значительно меньшее количество используемой проводки. Для примера можем использовать тот же самый офис из пяти комнат и помещения с пожаротушением.

Помимо того, что на ППКП вы получите информацию по каждому конкретному извещателю, все они могут быть подключены на один шлейф (один кабель вместо 13-ти, говоря простым языком).

Программные возможности адресных ППКП предоставляют возможность создания большого количества сценариев работы, зависящего только от заложенных размеров памяти и опций конфигурирования.

Нахождение и устранение неисправностей в такой системе занимает меньшее время по сравнению с неадресными системами ввиду присутствия возможности получения информации о конкретном неисправном адресном извещателе или другом приборе.

Несмотря на приведённые достоинства данные системы унаследовали недостатки неадресных систем, ввиду использования таких же дискретных извещателей, только оснащенных дополнительным адресным узлом для приема и передачи сигналов с ППКП.

Адресно-аналоговые системы

Унаследовав все преимущества предыдущих, данная система обладает дополнительными преимуществами и радикально отличается от всех предыдущих систем по принципу обработки данных.

Адресно-аналоговая система — это телеметрическая система, снабжаемая датчиками (извещателями), передающими по запросу с ППКП реальный уровень измеряемого параметра в непрерывном режиме.

Современные адресно-аналоговые извещатели оснащены микроконтроллером, одновременно выполняющим функции устройства связи, ЦАП и АЦП для осуществления передачи данных и выполнения функций по команде с ППКП. Такой извещатель не обладает никакой самостоятельностью, и вся его задача состоит в передаче качественной информации состояния чувствительного элемента.

В связи с этим в извещателях устанавливается чувствительный элемент широкого динамического диапазона, позволяющий отслеживать в широких пределах изменения факторов риска.

В современных адресно-аналоговых извещателях при всплеске фактора риска на ППКП передается цифровой «флаг», «увидев» который ППКП осуществляет пакетный многократный запрос уровня фактора пожарного риска по данному извещателю для выяснения по запрограммированным алгоритмам является ли данное изменение аналогового уровня пожарным или ложным.

При этом такие ППКП продолжают стандартный опрос остальных извещателей в обычном режиме. Такой принцип опознавания пожара позволяет выполнять подачу сигнала «пожар» в короткий период времени от момента полного подтверждения факта пожара контроллером ППКП. Размер данного периода зависит исключительно от скорости работы микроконтроллера-процессора ППКП и не может быть более 10 секунд согласно ГОСТ Р 53325–2009.

Прямая передача информации без инерционных и компенсационных элементов позволяет с большей скоростью обрабатывать информацию, ограниченной только возможностями микроконтроллера-процессора, установленного в ППКП, нежели у других систем.

Отсутствие энергетических ограничений и использование экономичных электронных элементов позволяют производить обмен гораздо большим (по сравнению с системами более низких типов, включая беспроводные) количеством информации в системе.

А жесткая привязка по проводным линиям позволяет реализовать скорость опознавания пожара и управления автоматикой и оповещением, недостижимую для беспроводных систем.
Ввиду такого упрощения электронной начинки извещателя получена гораздо более высокая надежность, время наработки на отказ, более долгий временной промежуток между профилактическим обслуживанием извещателей.

Адресно-аналоговая система умеет распознавать пожар на ранней стадии, так как обработка информации в ППКП позволяет не упустить из вида всплески факторов риска и мгновенно проверить их динамику по заложенным алгоритмам опознавания пожара.

Количество алгоритмов зависит только от программной прошивки микроконтроллера-процессора ППКП, чего нельзя добиться в системах более низких типов. Наличие различных алгоритмов опознавания пожара в процессоре-микроконтроллере ППКП позволяет не только опознать пожар на ранней стадии, но и отфильтровать по признакам так называемые «ложные сработки», что повышает достоверность оповещения о пожаре в разы по сравнению с системами более низких типов.

Диагностика извещателя в адресно-аналоговой системе полная — от простой проверки электронных компонентов, до проверки температуры, версии прошивки извещателя и других необходимых данных.

У разных производителей информация по результатам комплексной проверки извещателя может варьироваться от развернутой по каждому параметру, так и краткой — показ исправного состояния (извещатель находится в допустимом диапазоне условий эксплуатации).

Одним из двух минусов адресно-аналоговых систем является малая осведомленность потенциальных потребителей о возможностях таких систем.

Второй минус: ценовой диапазон пока не позволяет осуществлять замену небольших систем неадресного типа.

Адресно-аналоговые системы уже находятся на примерно одинаковом ценовом уровне с адресными, а также есть тенденция падения их стоимости ещё ниже и полное вытеснение адресных систем с рынка.

Источник: http://video-ug.ru/preimushhestva-i-nedostatki-razlichnykh-sistem-pozharnojj-signalizacii

Ссылка на основную публикацию
