Выбираем камеру видеонаблюдения: тип камеры, сфера применения и угол обзора

Фокус. Как подобрать объектив к камере видеонаблюдения?

Выбираем камеру видеонаблюдения: тип камеры, сфера применения и угол обзораУважаемые посетители, рекомендуем посмотреть нашу новую статью по выбору объективов для камер наблюдения. В этой статье рассмотрен выбор объективов для камер высокого разрешения и преведены примеры качества распознавания в зависмости от расстояния и угла обзора.

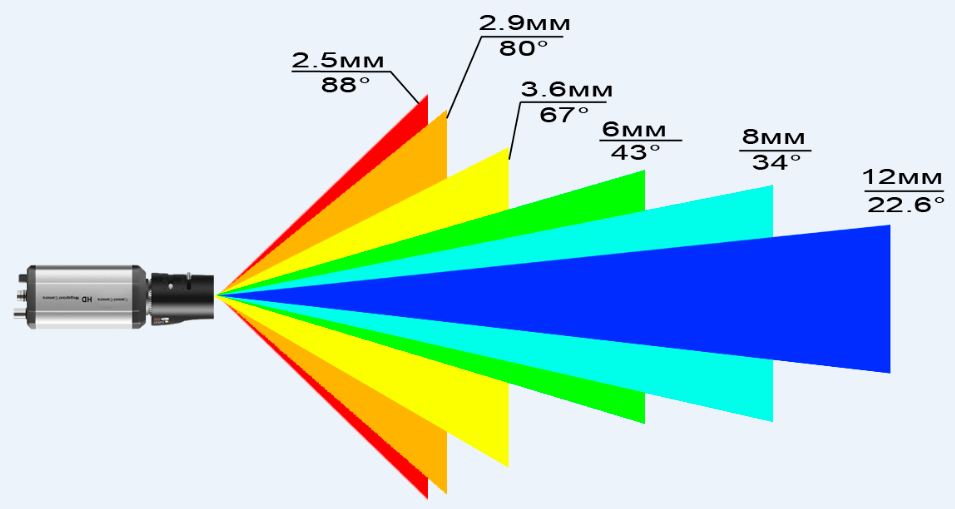

Основная дилемма при выборе камеры для системы видеонаблюдения, это фокусное расстояние линзы, именно от него зависит то, что Вы в итоге увидите. С одной стороны человеку надо видеть все вокруг, т.е. иметь максимальный угол обзора, с другой стороны нужна детализация изображения, которой можно добиться, только уменьшая угол обзора.

Для примера, устанавливаем две одинаковые камеры с фокусом 8мм и 3.6мм, на широкоугольной камере взгляд «цепляется» за какой то элемент на изображении, например автомобильный номер – он не виден. Но зато он виден на узкоугольной камере с фокусом 8мм и создается впечатление, что камера с объективом 3.6 хуже, хотя на самом деле камеры одинаковые, за исключением объективов.

Как же подобрать необходимый фокус объектива камеры видеонаблюдения? Самый простой способ, это купить камеру с варифокальным объективом.

Варифокальный объектив.

Это объектив, который позволяет произвести изменение фокусного расстояния и подстроить на месте тот угол обзора, который необходим. Но у варифокального объектива есть ряд существенных минусов: 1.Высокая цена объектива 2.Больший размер, по сравнению с объективом, имеющим фиксированный фокус и как следствие, больший размер самой камеры. 3.Сложность в точной фокусировки изображения. На небольшом тестовом мониторе, который можно подключить к камере, изображение мелкое и невозможно точно настроить, а просмотр на большом мониторе не всегда возможен. 4.Изображение с варифокального объектива несколько хуже, чем с фиксированного.

Как выбрать нужный фокус?

Необходимо нарисовать план помещения или объекта, отметить место планируемой установки камеры, оценить, под каким минимальным углом обзора будет видно все, что Вам необходимо. Сверить по таблице какой фокус соответствует Вашему углу.

Если на бумаге Вам работать сложно, то советую программу IP Video System Design Tool 7, имеющую бесплатный триальный период, на которой можно быстро нарисовать план, разместить камеры и подобрать нужный фокус.
Всегда ли нужно идти на компромисс? Как уже ранее было отмечено, нам необходимо выбрать одно из двух – либо детализацию, либо угол обзора.

Какие еще есть варианты? Если брать аналоговые камеры, то одним из вариантов решения является выбор видеорегистраторов и камер в стандарте 960Н, это широкоформатный стандарт, который позволяет видеть в 1.33 раза более широкую картинку с камеры при том же фокусе объектива. Либо переход на IP видеонаблюдение, поскольку детализация HD камеры с разрешением 1280х720 по пикселям в 2.

5 раза выше, чем у аналоговой камеры и примерно в 4 раза выше по субъективному взгляду на изображение. Дело в том, что при размерности матрицы аналоговой камеры в 0.4 мегапикселей, после преобразования изображения в аналоговый сигнал происходят определенные потери. При передачи изображения по кабелю также происходят потери и при кодировании кодеком H.

264 еще раз происходят потери качества. В результате мы имеем реальное соотношение, близкое к 1:4. Таким образом, изображение с одной камеры 720р и объективом 3.6мм будет более информативно, чем изображение с двух аналоговых камер с фокусом 8мм. Если же надо еще большую детализацию, то можно выбрать FullHD камеру с разрешением 1920х1080.

При этом стоимость одной IP HD камеры примерно равна стоимости двух аналоговых камер, но затраты на монтаж делают установку одной IP камеры вместо двух аналоговых более выгодным.

Особенности широкоугольных объективов.

В рамках статьи хочу отметить, что чем выше угол обзора, тем выше нелинейные искажения по краям изображения. И даже хорошие объективы дают такой эффект. Крайним случаем широкоугольного объектива является так называемый объектив «рыбий глаз» имеющий максимальный угол обзора. Такие объективы устанавливаются, например, в центре под потолком помещения и способны обозревать всю комнату одной камерой.

Источник: http://VideoSignalka.ru/articles/focus

Камеры видеонаблюдения 3G

Отдаленные заправочные станции, строительные площадки или просто частные дома без доступа к стационарным сетям – это лишь малая часть из сферы применения камер видеонаблюдения, работающих по технологии 3G.

Беспроводная мобильная связь открывает большие возможности для охраны и контроля объекта.

Установив мобильную GSM камеру, можно наблюдать за объектом и имуществом из любой точки мира: достаточно установить специальную программу на компьютер или телефон.

Конструктивно система представляет собой оборудование для видеосъёмки, работающее в мобильной сети 3G.

В состав системы помимо объектива для съёмки входит модем, передающий видеоизображение на приёмное устройство, карта памяти для записи видео на камеру и аккумулятор, обеспечивающий работу без подключения к сети.

В качестве материала корпуса для уличных моделей камер выступают сплавы алюминия или более прочные металлы, либо пластик, если это прибор для использования в помещениях.

Устройство камер видеонаблюдения 3G

Для работы с камерой понадобится SIM-карта. Модели имеют либо встроенный 3G-модуль, либо поддерживают внешний 3G-модем.

Управлять прибором можно через компьютер или виртуальный джойстик на мобильном телефоне, поворачивая объектив в нужную сторону.

Чтобы сэкономить пространство на карте памяти и обеспечить долгую работу некоторые модели оснащаются встроенным датчиком движения.

Механизм включает видеозапись лишь при попадании движущегося объекта в объектив, в остальное время видоискатель находится в режиме ожидания. Наличие ИК-подсветки у камеры обеспечивает возможность ночной видеосъёмки.

Видеозаписи сохраняются на:

  • специальной карте-памяти,
  • подключенном через роутер (при наличии возможности) внешнем накопителе,
  • видеорегистраторе.

Срок хранения видеофайлов зависит от объема карты и варьируется в пределах 3-45 дней.

Различают следующие виды 3G видеокамер: купольная, поворотная, скрытая, корпусная.

Существуют гибридные камеры, поддерживающие подключение не только к 3G сетям, но и к Wi-Fi роутеру (см. Камера видеонаблюдения wi-fi).

Это позволяет подключить их к стабильному и высокоскоростному интернету при наличии точки доступа, а при ее отсутствии – к мобильной сети 3G.

Виды 3G видеокамер

Тип Описание и применение Преимущества и недостатки
Купольная Видоискатель расположен внутри полусферы, что позволяет устанавливать в горизонтальной и вертикальной плоскостях – на стенах и потолках.Используется на улицах и придомовых территориях, в помещениях различной площади Универсальность, надёжность, несколько вариантов установки, защита от погодных условий и вандализма. А также панорамной картинки и привлекательный дизайн
Поворотная Выделяется возможностью управления углом обзора, что позволяет охватывать большую площадь.Используется на улицах и объектах с большой площадью, в складских помещениях, торговых центрах Повышенная зона видеосъёмки, возможность съёмки больших площадей, снижение количества необходимых камер за счёт постоянного движения объектива
Скрытая Компактная система, максимально снижающее вероятность обнаружения устройства посторонними лицами. Представлены камеры в миниатюрных корпусах в конусной, квадратной или цилиндрической форме. Диаметр объектива составляет несколько миллиметров.Применяется на улицах и помещениях в зданиях Злоумышленникам сложно определить местоположение устройства и повредить оборудование, водонепроницаемость, возможность скрытого наблюдения, небольшие габариты
Корпусная Классический вариант в неподвижном исполнении. Позволяют получить изображение в локальной области, в которую направлен объектив. Монтируются посредством кронштейна.Используется на улицах, небольших территориях, внутренних помещениях Высокое качество видеосъёмки. Из недостатков: слежение за небольшой и фиксированной областью

Преимущества

Удалённость. С помощью оборудования можно организовать дистанционное наблюдение, в составе охранной GSM сигнализации, за частным домом или офисом. Возможность эксплуатации в любом населенном пункте. Главное условие – наличие мобильной сети 3G (см. Усилители сотовых сигналов).

Универсальность. Прибор можно применять как для видеонаблюдения за стройплощадкой и оперативного контроля за действиями рабочих, так и для наблюдения за работой обслуживающего персонала, например за нянями для детей.

Компактность. Устройство не занимает много места, а потому может использоваться для скрытой видеосъёмки в некоторых случаях при наличии разрешения, например в подъездном домофоне.

Автономность. Для работы пользователю не придётся обустраивать на объекте проводной интернет и линии питания. В приборе предусмотрен встроенный аккумулятор, обеспечивающий надёжную работу даже без подключения к электросети.

Проблем с наружным использованием также не возникнет: существуют модели в герметичном корпусе, надёжно защищенные от перепадов температур и осадков.

Простота управления и настройки. Контроль над видеосъёмкой производится с помощью компьютера или смартфона. Предварительно понадобится установить специальное программное обеспечение.

Надёжность. Бесперебойность видеосвязи практически невозможно нарушить, особенно если устройство установлено скрытно. При этом сама картинка выводится без перебоев и искажений, а допустимая задержка составляет 1-2 секунды.

Отсутствие проводного подключения. Устройство оснащено беспроводным модемом для передачи видео и встроенным аккумулятором, который обеспечивает работу без электросети (см. Беспроводные системы видеонаблюдения).

Дополнительные функции. От встроенного микрофона до датчиков присутствия.

Интересный факт: в сравнении с проводными моделями, которые легко можно обезвредить просто перерезав провода, беспроводные аналоги отличаются лишь одним недостатком – подверженностью к устройствам, заглушающим радиосигнал.

Помимо простой съёмки видео в устройствах могут присутствовать множество дополнительных возможностей. Это может быть наличие микрофона для записи звука, автоматическая активация при срабатывании датчика движения.

Или даже инфракрасный датчик, срабатывающий при попытке проникновения на объект, отправка MMS-сообщений в аварийных ситуациях, ночное видение, возможность управления через SMS. Также доступны устройства с двухсторонней связью благодаря наличию микрофона и динамика.

Устройства сочетаются с любыми датчиками: объёма, движения, температуры, звука, воды, пожарными извещателями и так далее, что обеспечивает универсальность в применении.

Читайте также:  Пожарный дымовой извещатель болид: преимущества и конструкция

3G видеонаблюдение подходит:

  • для автозаправочных станций;
  • для промышленных зданий;
  • для дворовых и офисных стоянок;
  • для подъездов и лестничных площадок;
  • для частных домов и прилегающей территории;
  • для офисов – скрытный контроль над работой персонала и поддержание дисциплины;
  • для открытых площадок при наличии специального корпуса;
  • для автотранспорта – наблюдение за поведением пассажиров;
  • для стройплощадок – отслеживание работы, наблюдение за сохранностью материалов и грузов, безопасностью объекта;
  • для любых других объектов без доступа к стационарным электро- и телефонным сетям.

В быту прибор пригодится не только для контроля объекта, но и для наблюдения за маленькими детьми, пожилыми людьми или домашними животными, когда нет возможности присутствовать лично.

После установки 3G камеры на компьютер и сопряжения с мобильным устройством рекомендуется следовать ряду правил эксплуатации.

Они помогут гарантировать эффективную и бесперебойную работу системы, а также остаться в рамках закона.

  • доверять установку и размещение, настройку и обеспечение нужного угла обзора профессионалам;
  • не использовать технику для нарушения чьего-либо права на личную жизнь;
  • не размещать устройство вблизи с медицинским оборудованием, поскольку радиоволны могут привести к его выводу из строя;
  • допустимое размещение от кардиостимуляторов – от 30 см;
  • обеспечивать достаточную вентиляцию блока питания и элементов корпуса;
  • не размещать камеру рядом с источниками тепла и водой, вблизи агрессивных веществ;
  • систематически проверять состояние питание и корпуса устройства, работоспособность датчиков и реакцию объектива;
  • содержать пароли и данные с видеокамеры втайне;
  • не разбирать прибор без достаточной квалификации.

Частые неисправности и их решение

Неисправность Решение
Забыт IP-адрес Сброс сетевых опций до стандартных, запуск программы настройки камеры
Нет окна просмотра изображения Проверить настройки просмотра.Проверить количество пользователей, одновременно просматривающих видео.Видео окончательно не загрузилось из-за других передаваемых данных
Появляются полосы на видео Причина кроется в электросети, необходимо сменить частоту. Для США – 60 Гц, для Европы – 50 Гц

Как выбрать камеру видеонаблюдения 3G

Размеры наблюдаемой площади. От комнаты в доме до промышленного комплекса. От этого фактора зависит количество и качество съёмки прибора.

Чёрно-белая или цветная картинка. Для охранного видеонаблюдения подходят черно-белые модели за счёт лучшей разрешающей способности и чувствительности. А для офисов и частных домов – цветные устройства.

На улице или в помещении. Камеры, подходящие для улицы, оснащаются герметичным корпусом и системой подогрева, а потому поддерживают работу при разных климатических условиях.

Чувствительность. Это минимальный уровень освещенности, при котором прибор способен вести видеосъёмку. В описании товаров всегда указывается минимальная чувствительность.

Разрешение. Максимальное разрешение видеоизображения.

Угол обзора. Чем он больше, тем шире обзор, но меньше деталей можно разобрать при просмотре видео. Тогда как чем меньше угол, тем уже обзор и лучше проработанность деталей.

Наличие инфракрасной подсветки. Обеспечивает дежурное освещение.

Универсальная 3G камера станет настоящим помощником в бытовых и офисных делах, позволяя удалённо наблюдать за имуществом и работой сотрудников.

Достаточно определиться с конкретной моделью, включить телефон и начать видеосъёмку.

Фото

Источник: https://savesys.ru/nablyudenie/kamery/kamery-videonablyudeniya-3g.html

Камера видеонаблюдения наружного или внутреннего — рейтинг устройств и монтаж системы

Хотите обезопасить свое жилье или офис от несанкционированного проникновения посторонних лиц? Тогда вам нужна камера видеонаблюдения (видеокамера), уличный вариант которой поможет осуществлять наблюдение за всем происходящим снаружи объекта и передавать картинку на экран в режиме онлайн. Современные девайсы подобного типа нередко оснащаются специальным антивандальным корпусом. В целом, выбор такой видеоаппаратуры, независимо от варианта, является идеальным для организации надежной системы безопасности.

Под таким устройством, как камера наблюдения, подразумевается оборудование, способное передавать изображение на компьютер, автономный регистратор.

Современные модели обладают возможностью записи и качественным изображением, благодаря чему можно без большого труда разглядеть лицо злоумышленника.

Дорогие устройства для CCTV (системы телевидения замкнутого контура) отличаются высокой чувствительностью, цветопередачей, углом обзора и четкостью подсветки. Модели, имеющие ИК подсветку, предоставляют возможность вести наблюдение в ночное время суток.

Прежде чем выбрать и купить камеры видеонаблюдения, узнайте, из каких основных частей они состоят. После этого можете определиться с оптимальным количеством камер для организуемой системы безопасности и конкретным их видом, к примеру, это могут быть купольные антивандальные устройства. Итак, камеры для видеонаблюдения состоят из:

  • объектива;
  • устройства управления им;
  • матрицы;
  • схемы, отвечающей за обработку видеосигнала;
  • ИК-фильтра.

При этом устройство управления объективом и инфракрасная подсветка есть далеко не у каждой модели со стандартным разрешением.

Детализация изображения определяется фокусным расстоянием объектива, поэтому в дорогих гаджетах стоимость этой детали может составлять существенную долю от общей цены устройства.

В простых моделях он представляет собой линзу, а в более сложных эта деталь может снабжаться регулировкой диафрагмы, устройством фокусного расстояния.

Обязательно ознакомьтесь с классификацией девайсов. Среди всего имеющегося разнообразия выделяют домашние и уличные камеры видеонаблюдения:

  • Первые представлены компактными и модульными системами, нередко встречаются модели миниатюрных размеров, которые используют для скрытого наблюдения внутри помещения.
  • Вторые отличаются наличием специальной защиты от воздействия внешних факторов, к примеру, это могут быть антивандальные купольные видеокамеры.

Монтаж, подключение и настройку как внутреннего, так и наружного видеонаблюдения лучше доверить профессионалам. Заказать стандартные или поворотные видеокамеры сегодня можно даже по интернет-магазину с доставкой по почте.

Главное – примите во внимание их охранные функции, тип передачи сигнала (к примеру, по радиоканалу) и прочие параметры. Кроме того, выделяют монохромные и цветные видеокамеры.

По принципу обработки данных они делятся на следующие две разновидности:

  • Аналоговые камеры. Выделяются более простым устройством, меньшей функциональностью. Используются в большинстве случаев для контроля над небольшой площадью. Основным плюсом аналоговых моделей является низкая стоимость.
  • Цифровые камеры. Эти модели в последние время приобрели большую популярность – они часто используются для скрытого монтажа и наблюдения в режиме реального времени за большой территорией. Кроме того, цифровые модели отличаются продолжительностью записи, способом сжатия данных.

Установка камер видеонаблюдения требует грамотного отношения к подбору подходящих моделей, будь то мини-модели или корпусные камеры. Покупка уличных устройств с черно-белым или цветным изображением является отличным решением в плане охраны частной территории. К тому же, установка системы видеонаблюдения не является большой проблемой в настоящее время. Одним из вариантов является:

  • Название: Zodikam AHD40.
  • Цена: 1990 рублей.
  • Характеристики: размер – 155x86x102 мм, вес – 800 г, дальность ИК-подсветки – 30 м, класс защиты – IP66, разрешение – 960P.
  • Плюсы: приемлемая стоимость, есть ИК-подсветка.
  • Минусы: нет.

Еще одним вариантом для установки и организации собственной системы видеонаблюдения является:

  • Название: 3G IP-камера Zodikam 202.
  • Цена: 17950 рублей.
  • Характеристики: размеры – 63х63х155 мм, вес – 1530 г, ночная съемка – 25-30 м, угол обзора – 57° по горизонтали и 49° по вертикали, разрешение – до 1280×720.
  • Плюсы: беспроводная, работает от сим-карты GSM-оператора, поддержка RTSP, ONVIF.
  • Минусы: дороговизна.

Нередко в распродаже можно найти и такую модель купольного типа:

  • Название: IP-камера Zodikam 311.
  • Цена: 4790 рублей.
  • Характеристики: размеры – 131х93 мм, вес – 800 г, разрешение – до 1280×720, угол обзора – 90°, защита IP66, ночное видение до 20 м.
  • Плюсы: есть датчик движения, отправка файлов на FTP-сервер или по почте.
  • Минусы: небольшое расстояние ИК-подсветки.

Домашние

Для домашнего видеонаблюдения неплохим вариантом может стать внутренняя купольная модель или сетевая IP-камера. Немалую популярность приобрели и модели в цилиндрическом корпусе, которые имеют немалый угол обзора – у некоторых вариантов до 135 градусов! Если вы ищете сравнительно дешевую IP камеру с вполне приемлемыми характеристиками, то можете установить у себя дома:

  • Название: Zodiak 910.
  • Цена: 4450 рублей.
  • Характеристики: размеры с креплением – 110x85x50 мм, вес – 250 г, разрешение – до 1280×720, есть Wi-Fi, встроенный микрофон, дальность ИК-подсветки – 4 м, угол обзора – 65°.
  • Плюсы: онлайн-просмотр из любой точки мира.
  • Минусы: небольшой угол обзора.

Нужна неприметная модель, которую можно разместить на стене, потолке или полке, и которая позволит наблюдать за объектом удаленно? Тогда обратите внимание на модель:

  • Название: Arax Duo White.
  • Цена: 6900 рублей.
  • Характеристики: размеры – 62х59х68 мм, вес – 292 г, разрешение – 1280х720, частота кадров – до 30 к/с, есть микрофон, угол обзора – 80°.
  • Плюсы: есть детектор движения, максимальный объем памяти – 64 Гб.
  • Минусы: более дорогая по сравнению с другими аналогами.
Читайте также:  Классификация, виды и принцип работы пожарных извещателей

Если вы ищете недорогой вариант, который можно заказать в Москве, Санкт-Петербурге или другом городе страны, то приглядитесь к:

  • Название: Xiaomi Small Square Smart Camera.
  • Цена: 2500 рублей.
  • Характеристики: размер – 50х50х56 мм, вес – 100 г, разрешение – 1920×1080, есть микрофон и динамик, угол обзора – 110°.
  • Плюсы: стоит дешево, малый вес, максимальный объем памяти – 64 Гб.
  • Минусы: более дорогая по сравнению с другими аналогами.

Для скрытого наблюдения

Сегодня большую популярность приобрела установка скрытого видеонаблюдения, при помощи которой можно незаметно наблюдать за всем происходящим как внутри дома, так и рядом с ним.

В продаже можно найти как модели с черно-белым изображением, так и с цветным. Чтобы сэкономить на их покупке, проведите мониторинг цен, т.к. некоторые магазины организуют акции и предоставляют неплохие скидки.

Отличным вариантом может стать:

  • Название: Hikvision DS-2CD2522FWD-IS.
  • Цена: 13990 рублей.
  • Характеристики: разрешение видео – 1920×1080, формат – H.264, M-JPEG, размеры – 96,7х99,3х52,8 мм, вес – 600 г, антивандальный корпус, угол обзора – 53.9°, ИК-подсветка,
  • Плюсы: есть детектор движения, компактность.
  • Минусы: высокая стоимость.

Мини-камера с HD качеством записи, которая не требуется выделения отдельной розетки:

  • Название: Zodikam 190.
  • Цена: 3990 рублей.
  • Характеристики: разрешение – 1280×720, размеры – 40х28 мм, вес – 160 г, угол обзора – 90°, запись на ПК или регистратор.
  • Плюсы: компактность, низкая стоимость.
  • Минусы: нет хранения информации на карте памяти.

Вот еще один вариант миниатюрного девайса, являющегося монохромной моделью как для скрытого, так и для открытого наблюдения:

  • Название: KPC-S20BH (3.6) KT&C.
  • Цена: 1490 рублей.
  • Характеристики: габариты – 20x20x25 мм, угол обзора – 73°, минимальная освещенность – 0,05 Лк.
  • Плюсы: компактность, можно крепить к любой поверхности, низкая стоимость.
  • Минусы: нет.

Черно-белые

Монохромные устройства по-прежнему пользуются немалой востребованностью, невзирая на то, что цветные модели в последние годы стали более доступными.

Выбирать тот или иной тип нужно в соответствии с условиями эксплуатациями и задачами, которые нужно решать. К примеру, черно-белое изображение вполне подходит для получения информации при охране объектов с протяженным периметров.

Для таких моделей характерны низкая стоимость, высокая светочувствительность. Неплохим вариантом может стать:

  • Название: Hikvision EZVIZ C3S (POE).
  • Цена: 7990 рублей.
  • Характеристики: разрешение видео – 1920×1080, дальность ИК-подсветки – 30 м, есть Wi-Fi, угол обзора – 107,5°.
  • Плюсы: простая настройка через облако EZVIZ.
  • Минусы: высокая стоимость.

Ознакомьтесь с техническими характеристиками купольной камеры, подходящей для организации видеонаблюдения внутри помещения:

  • Название: CNB-D1010PB.
  • Цена: 2180 рублей.
  • Характеристики: разрешение – 580 ТВЛ, вес – 165 г, диаметр купола – 100 мм, чувствительность – 0,02 люкс.
  • Плюсы: низкая стоимость, есть функции AGC, BLC, AWB.
  • Минусы: нет.

Более дорогим аналогом, но подходящим для уличного наблюдения, является:

  • Название: CNB-B2010PBVD.
  • Цена: 4774 рубля.
  • Характеристики: габариты длина – 150 мм, диаметр – 78 мм, ИК-подсветка – 18 диодов, дальность – 20 м, разрешение – 580 ТВЛ, чувствительность – 0,02 люкс.
  • Плюсы: низкая стоимость, есть функции AGC, BLC, AWB.
  • Минусы: нет.

Цветные

Преимущества устройств такого типа заключаются в высоком качестве картинки, возможности передачи разных цветов и применении инновационных технологий, к примеру, детектора движения.

Среди недостатков выделяют высокую стоимость, более низкую чувствительность и низкую разрешающую способность по сравнению с монохромными аппаратами.

Используют их там, где есть необходимость в получении детального видеоизображения с передачей нескольких цветов. Одним из представителей является:

  • Название: ORIENT DP-933R.
  • Цена: 1750 рублей.
  • Характеристики: горизонтальное разрешение – 420 ТВЛ, система цветопередачи – PAL/NTSC, фокусное расстояние – 2,5 мм.
  • Плюсы: низкая цена, антивандальность.
  • Минусы: блок питания покупается отдельно.

Другим вариантом, который позволяет использовать цветную передачу картинки, является модель:

  • Название: Falcon Eye FE-D80C.
  • Цена: 821 рубль.
  • Характеристики: угол обзора – 75°, фокусное расстояние – 3,6-3,6 мм, тип матрицы – HDIS.
  • Плюсы: низкая цена, есть внутренняя синхронизация.
  • Минусы: нет.

Ознакомьтесь и с другим представителем цветных устройств, относящихся к бюджетному сегменту:

  • Название: Orient AHD-965-ON10B.
  • Цена: 1550 рублей.
  • Характеристики: разрешение – 720p, дальность обзора – до 10м, подсветка – 2 мощных ИК-диода, размеры – 100x80x100 мм, вес – 250 г.
  • Плюсы: низкая цена, приемлемое разрешение.
  • Минусы: небольшая дальность обзора.

Высокого разрешения

Камеры видеонаблюдения, имеющие высокое разрешение, предоставляют детализированное, четкое изображение, в связи с этим спрос на них в современных реалиях становится только выше.

Сегодня их широко применяют в местах, где требования к безопасности особенно высоки, к примеру, в аэропортах, музеях, торговых центрах. Разрешение матриц в устройствах этой категории в большинстве случаев составляет 6-8 Мп, хотя это не предел.

Отличной покупкой может стать проводная антивандальная купольная модель:

  • Название: Kadymay 6360Q.
  • Цена: 3300 рублей.
  • Характеристики: угол обзора – 22-82°, габаритные размеры – 85х95х120, вес – 1000 г, разрешение – 900 ТВЛ, ИК-подсветка – до 30 м.
  • Плюсы: приемлемая стоимость, пылезащищенный корпус из металла.
  • Минусы: нет.

Еще одним вариантом из той же серии устройств является:

  • Название: Kadymay 6388K.
  • Цена: 5850 рублей.
  • Характеристики: угол обзора – 67°, габаритные размеры – 160*Ф130 мм, вес – 1300 г, разрешение – 800 ТВЛ, ИК-подсветка – до 20 м.
  • Плюсы: металлический корпус класса IP63.
  • Минусы: более высокая стоимость по сравнению с некоторыми аналогами.

Суперсовременной моделью с EXIR-подсветкой и Motor-zoom, которая обладает очень высоким разрешением, является bullet-камера.

  • Название: Hikvision DS-2CD2685FWD-IZS.
  • Цена: 38990 рублей.
  • Характеристики: угол обзора – 120°-36°, максимальное разрешение – 3840×2160, поддерживается SVC, чувствительность – 0,01 Лк.
  • Плюсы: качество изображения, вращение 0°-360°.
  • Минусы: дороговизна.

Поворотные

Стоимость камеры видеонаблюдения зависит от целого ряда параметров, включая то, могут ли они поворачиваться или нет, хотя в последние годы на рынке появилось немало бюджетных вариантов.

Основное преимущество поворотных устройств заключается в быстром перемещении в заданную точку пространства и возможности детального рассмотрения объекта при помощи zoom. Некоторые модели обладают функций автоматической работы без оператора.

Ярким представителем поворотных аппаратов является:

  • Название: Zodiak 909.
  • Цена: 5950 рублей.
  • Характеристики: габариты – 105х100х130 мм, разрешение – 1280×720, встроенный микрофон – до 5 м, дальность ИК-подсветки – 5 м, карта памяти – до 128 Гб.
  • Плюсы: приемлемая стоимость, есть Wi-Fi антенна.
  • Минусы: нет.

Еще один вариант, который имеет больший функционал, но и стоит на порядок дороже:

  • Название: RVi-C51Z23i.
  • Цена: 25000 рублей.
  • Характеристики: габариты – 170x170x155, вес – 1,8 кг, оптический зум – 23х, разрешение по горизонтали – 650 ТВЛ (цвет) / 700 ТВЛ (ч/б).
  • Плюсы: интеграция с видеорегистраторами и клавиатурой RVi.
  • Минусы: высокая стоимость.

Если ни один из вариантов вас не устроил, то может быть вам подойдет скоростная поворотная IP-модель:

  • Название: Zodikam 314.
  • Цена: 17950 рублей.
  • Характеристики: вес – 2400 г, габариты – 350х210×270 мм, защита – IP66, ночное видение – 60 м, оптический Zoom (10x), разрешение – 1280×960, угол обзора – 75°.
  • Плюсы: дальность ночного видения, возможность работы с видеорегистратором.
  • Минусы: высокая стоимость, вес.

Корпусные

Камеры такого типа лишены объектива, который покупается отдельно в зависимости от поставленной задачи.

Их преимущество заключается в том, что пользователь получает возможность менять объектив и осуществлять наблюдение за дальними или ближними объектами.

Чтобы узнать, сколько примерно стоят такие аппараты, ознакомьтесь с некоторыми популярными моделями, которые отлично подходят для организации системы видеонаблюдения:

  • Название: J2000 -ahd14b.
  • Цена: 2500 рублей.
  • Характеристики: разрешение – 960p, размеры – 127x66x58, вес – 310 г, минимальная освещенность – 0,01 люкс.
  • Плюсы: низкая стоимость, хорошее разрешение.
  • Минусы: нет.

Если вы ищете модель с хорошим качеством записи видео на ПК или регистратор, то приглядитесь к:

  • Название: Zodikam 313.
  • Цена: 5950 рублей.
  • Характеристики: разрешение – 1280×720, размеры – 90×65 мм, ночное виденье – до 20 м, есть детектор движения.
  • Плюсы: может питаться от видеорегистратора (POE).
  • Минусы: нет.

Другим не менее функциональным вариантом является модель:

  • Название: MDC-AH6290FTN-24S.
  • Цена: 3020 рублей.
  • Характеристики: уличный кожух, AHD (1080p), убираемый ИК-фильтр, дальность ИК-подсветки – 25 м, погодозащищенный корпус IP66.
  • Плюсы: низкая стоимость, дальность передачи сигнала до 500 метров.
  • Минусы: нет.

Как выбрать камеру видеонаблюдения

Ввиду большого разнообразия моделей вопрос, как выбрать камеру видеонаблюдения для улицы/дома, является на сегодняшний день очень актуальным и сложным:

  • Прежде всего, обратите внимание на разрешение, которое может измеряться в телевизионных линиях (ТВЛ). Стандартные монохромные и цветные камеры имеют показатель в 380-420 и 280-350 ТВЛ. Если вам нужна повышенная детализация, тогда вам нужна камера видеонаблюдения высокого разрешения до 460 ТВЛ. Чувствительность (люксы) влияет на качество картинки. Чем меньше света нужно камере, тем более приемлемым будет изображение.
  • При выборе устройства нужно учесть размер матрицы, который не влияет на конечное качество картинки – от этого параметра зависят габариты аппарата.
  • Угол обзора определяется фокусным расстоянием объектива. Чтобы наблюдать за удаленными объектами используют объективы 28,0 – 75,0 mm и более. Широкий угол объектива поможет получить хорошую общую картинку, но удаленные объекты вы будете видеть намного хуже.
  • Определитесь со скрытой и обычной установкой, а также домашней и уличной камерой. Последняя, как правило, имеет защиту от воздействия внешних факторов.
Читайте также:  Обзор лучших камер видеонаблюдения xiaomi: преимущества и недостатки

Видео

Отзывы

Источник: https://sovets.net/13052-kamera-videonablyudeniya.html

Угол обзора камеры видеонаблюдения

ГЛАВНАЯ        CCTV        СКУД        ОПС        ИТС        СТАТЬИ

Угол обзора является одним из основных критериев при выборе камеры видеонаблюдения поскольку определяет контролируемую ею зону наблюдения. Зависит этот угол от фокусного расстояния объектива камеры и формата (размера) ее матрицы.

При одинаковом фокусном расстоянии больший угол обзора будет иметь видеокамера с матрицей большего размера (рис.1). При одинаковых форматах матриц он обратно пропорционален фокусному расстоянию (рис.2).

В таблице 1 приведены данные, позволяющие оценить эти зависимости для обзора в горизонтальной плоскости. В вертикальной плоскости угол обзора будет меньше за счет соотношения сторон матрицы 3:4.

Это следует учитывать при определении зоны эффективного обзора камеры видеонаблюдения, то есть формирования полноразмерного изображения объекта наблюдения, а не его части (рис.3).

Очевидно, что, выбрав соответствующие значения углов, одной камерой можно организовать наблюдение практически за любой зоной, однако здесь имеется немаловажный ограничивающий фактор — степень детализации изображения.

Чем большую площадь контролирует видеокамера тем меньшую степень детализации может обеспечить ее матрица (см. про разрешение видеокамер).

Поэтому первоначально следует определить задачи системы видеонаблюдения для каждой зоны (см. также статью про проектирование видеонаблюдения). Если ставится задача общей оценки ситуации, то высокая степень детализации не нужна и можно использовать достаточно широкоугольные объективы.

При необходимости идентификации мелких предметов придется использовать длиннофокусные объективы с малыми углами обзора, соответственно размер зоны контроля, обеспечиваемого одной камерой, будет невелик.

Поскольку угол обзора зависит от фокусного расстояния можно провести расчет последнего, сопоставив затем полученное значение с углом обзора с помощью приведенной выше таблицы.

f=R*A/L, где:

  • f — фокусное расстояние объектива (мм),
  • R — расстояние до объекта (м),
  • A — размер стороны матрицы (горизонтальной или вертикальной — в зависимости для какой плоскости определяется угол) (мм),
  • L — линейный размер объекта, соответственно тоже по горизонтали или вертикали (м).

При таком расчете объект будет занимать всю ширину (высоту) экрана. Для проведения расчета для части экрана следует скорректировать величину L следующим образом: L'=100*L/h, где h — размер в процентах объекта на экране. Конечная формула примет вид: f=R*A/L'.

Стоит заметить, что производить вручную подобные расчеты дело неблагодарное, поэтому можете использовать для этой цели online калькулятор.

При выборе угла (зоны) обзора камеры видеонаблюдения, следует учитывать, что объектив обеспечивает резкость изображения в определенных пределах, называемых глубиной резкости, что также накладывает ограничения на размер зоны видеонаблюдения в направлении оси видеокамеры. (рис.4).

  *  *  *

© 2014-2018 г.г. Все права защищены.
Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Источник: https://video-praktik.ru/kamery_obzor.html

Панорамные камеры видеонаблюдения: особенности использования и популярные модели

18.12.2017

Панорамные камеры видеонаблюдения оборудованы широкоугольным объективом, обеспечивающим оптимальный обзор охраняемой территории под большим углом (до 360 градусов).

Они удобны в эксплуатации, надежны и позволяют сэкономить место при обустройстве охранной системы. Ниже рассмотрим, в чем особенности применения панорамных камер, о каких плюсах и минусах необходимо знать, и что учесть при выборе устройства.

Кроме того, выделим популярные модели, заслуживающие наибольшего внимания.

Сфера применения

Главным назначением панорамной камеры видеонаблюдения является проведение непрерывной и «бесшовной» съемки на охраняемом объекте. Применение таких устройств — оптимальный вариант для таких помещений:

  • Гипермаркетов, оптовых баз и складских помещений. Установка производится на улице или внутри с целью контроля посетителей и сотрудников, наблюдения за парковкой, процессом получения и отправки грузов.
  • Мест с повышенной опасностью — АЗС, входов в отделения полиции, районов с высоким уровнем преступности и так далее.
  • Точек скопления людей — театров, мест общественного питания, клубов и так далее.

Перечислить все сферы применения панорамных камер видеонаблюдения — сложная задача. Кроме уже упомянутых мест, они устанавливаются в аэропортах, на вокзалах, на территории заводов, в офисах, мини-отелях и других помещениях.

Особенности, плюсы и минусы

Главной особенностью панорамных видеокамер является большой угол обзора. Для сравнения классическая камера имеет обзорность в 60-100 градусов в горизонтальной и 90 градусов в вертикальной плоскости. В случае с широкоформатными устройствами обзорность равна 360 и 180 градусов соответственно.

Плюсы панорамных камер:

  • Отсутствие «слепых зон», что позволяет контролировать всю территорию объекта.
  • Уменьшение расходов на покупку устройств слежения, их монтаж и обслуживание. На практике одна панорамная камера видеонаблюдения успешно замещает 10-20 обычных устройств.
  • Современный внешний вид и скрытность. На рынке представлено множество моделей с оригинальным дизайном, позволяющим замаскировать изделие и сделать его почти незаметным.

Минусы:

  • Передача сигнала возможна только при помощи специальных сетевых приборов.
  • Отснятое видео занимает много места на жестком диске.
  • Для передачи данных требуется широкий канал связи.
  • Невозможность применения на объектах со сложной конфигурацией.
  • Неприспособленность для применения на объектах, где требуется контроль в темное время суток.
  • Высокая стоимость в сравнении с IP-камерами.

Что учесть при выборе?

При покупке панорамной камеры видеонаблюдения обратите внимание на ряд критериев:

  • Соотношение цены и качества. Учтите, что продукция известных брендов обойдется дороже. Следовательно, при покупке стоит исходить из поставленных задач и ценности охраняемого оборудования. Чтобы упростить задачу выбора, в ниже приведен краткий обзор лучших моделей.
  • Место монтажа. Панорамные камеры видеонаблюдения предназначены для установки на улице и внутри здания. В первом случае устройство должно иметь герметичный корпус и антивандальную защиту. Если крепление планируется внутри помещения, к корпусу предъявляются менее жесткие требования.
  • Разрешение (количество точек матрицы). Здесь принцип прост. Чем большее число точек, тем выше шансы рассмотреть мелкие детали на удалении от устройства. На сегодняшний день наиболее распространенным разрешением является 1,3 МП.
  • Угол обзора. Даже в панорамных камерах обзорность может различаться и часто выставляется вручную. Дорогие модели позволяют контролировать объект по всему периметру с хорошим разрешением.
  • Функциональность. Стоимость той или иной модели зависит не только от производителя, но и от набора функций — наличия шумоподавления, ИК-подсветки и других.

Популярные модели

После рассмотрения особенностей и рекомендаций по выбору перейдем к краткому анализу лучших моделей панорамных камер видеонаблюдения:

  • Axis P3707-PE — продукт известной шведской компании, оснащенный 4-мя видеоголовками и обеспечивающий съемку с разрешением в 8 МП. Панорамная камера может применяться для кругового обзора с возможностью 4-кратного приближения и регулирования угла обзора в диапазоне от 54 до 108 градусов. Благодаря наличию прозрачной крышки, искажения в процессе съемки исключены. На выходе получается видео с разрешением в 1080р, а частота кадров достигает 15 в секунду. Стоимость Axis P3707-PE составляет 100-105 тысяч рублей.
  • Hikvision DS-2CD2942 — качественная и сравнительно недорогая по цене панорамная камера от отечественного производителя. Модель выполнена в форме небольшого купола, имеет объектив на 4 МП, функцию шумоподавления и возможность применения карты памяти емкостью до 64 Гб. Hikvision DS-2CD2942 подходит для объектов, где необходимо охватить большой поток людей и при необходимости детализировать тот или иной участок — музеев, ж/д вокзалов, торговых центров, офисов и так далее. Стоимость модели составляет около 20 тысяч рублей.
  • Vivotek FE818 — продукт известного тайваньского производителя. К отличительным особенностям панорамной камеры стоит отнести способность охватывать весь периметр помещения на 360 градусов (при потолочном креплении), наличие 5 МП камеры и передачу видео с частотой кадров 15 м/с. Нижний предел уровня освещенности составляет 0,18 Лк, поэтому в темное время суток применение этого устройства будет малоэффективным. Такая камера отлично подойдет для охраны торговых залов, помещений аэропортов, офисов, торговых центров и других помещений. Стоимость изделия составляет 25-27 тысяч рублей.
  • Dahua IPC-EBW81200 — панорамная камера видеонаблюдения с разрешением в 12 МП и частотой кадров в 15 м/с. В камере предусмотрены основные функции — возможность переключения режимов дня и ночи, шумоподавление, ИК-фильтр и другие опции. Производитель — Китай. Стоимость — 60-65 тысяч рублей.

Итоги

Панорамные камеры видеонаблюдения постепенно вытесняют своих конкурентов, благодаря возможности кругового контроля, легкости установки и незаметности для посторонних глаз. Но при выборе подходящей модели нельзя забывать о недостатках таких камер и, конечно, высокой цене.

Панорамные камеры видеонаблюдения: особенности использования и популярные модели Ссылка на основную публикацию

Источник: https://vsesecurity.ru/videonabludenie/panoramic_kamera_cctv

Ссылка на основную публикацию
