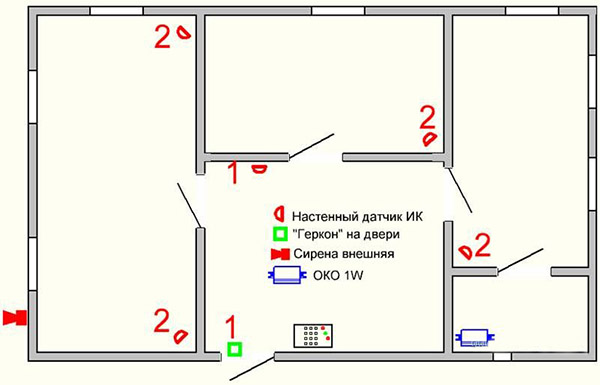

Расположение датчиков движения при установке сигнализации

Устанавливаем датчик движения: общие рекомендации и схема подключения

Расположение датчиков движения при установке сигнализации

Подключение освещения через датчик движения позволяет не только экономить электроэнергию, но и добавить комфорта и удобств в наши жилища. Выбор места установки, схемы подключения и проверка не требуют высокого уровня квалификации, поэтому сделать это сможет практически каждый домашний мастер.

Выбираем оптимальное место для установки датчика

Потолочные датчики с круговым обзором монтируются обычно в центре помещения, или в наиболее высокой его точке. Куда больше имеется вариантов установки для настенных приборов.

Для освещения лестничной клетки

В многоквартирном жилом доме лучше всего договориться со всеми жильцами подъезда и установить общую систему освещения для всех его пролётов. Если такого согласия добиться не удалось, можно сделать персональное освещение входной двери в квартиру, установив над ней датчик и настроив его на минимальную чувствительность срабатывания, только при непосредственном приближении.

В загородном доме или коттедже можно смонтировать систему освещения лестницы, последовательно включающей светильники при движении по ней. В минимальном варианте требуется всего два устройства: внизу и вверху.

В подсобном помещении

В техническом помещении дома, в гараже, кладовке или других подобных местах наиболее целесообразно установить выключатель освещения, совмещённый с датчиком движения, который лучше всего монтировать напротив входной двери, чтобы он срабатывал уже на её открытие.

При входе в помещение освещение будет включаться на время, достаточное для переключения его на постоянный режим.

Можно организовать раздельные системы: от датчика включается дежурный светильник небольшой мощности, а основное освещение включается независимо своим выключателем.

Для уличного освещения

Снаружи датчики и осветительные приборы можно установить над въездными воротами, входом в дом, гараж, баню, беседку или другие помещения. Можно поставить отдельные датчики для каждого уличного фонаря в саду или на тропинке около дома. Для целей уличного освещения следует использовать датчики, имеющие анализатор наружной яркости, действующие только при наступлении сумерек.

Сейчас на рынке осветительных приборов можно найти варианты светодиодных ламп для наружного освещения, совмещённых с солнечными панелями и датчиками движения.

Они не требуют подведения внешних питающих электрических линий. Существуют также и беспроводные модели, работающие от батареек или аккумуляторов.

В этих же целях рационального использования электроэнергии в домашних условиях устанавливают фотореле для уличного освещения.

Важные рекомендации перед подключением

Датчики имеют пластиковые корпуса, которые нужно беречь от ударов или других повреждений. Особенно бережно следует обращаться с пластиковой линзой Френеля, которая является важным составным элементом оптической системы прибора.

При наружной установке необходимо следить, чтобы устройства не подвергались действию прямого солнечного света и атмосферных осадков. Лучше в таких случаях предусмотреть для них монтаж защитных козырьков. Также следует учитывать, что сенсоры в ветреную погоду могут срабатывать от движения ветвей расположенных вблизи деревьев.

Внутри помещений эти приборы не рекомендуется размещать вблизи отопительных приборов. Желательно, чтобы горячие батареи или печки также не попадали в поле их зрения. Для этого можно соответствующим образом отрегулировать высоту и вертикальный угол наклона устройства.

Также при работе датчика движения для включения света на лампу накаливания, если она попадает в его поле обзора, это может вызвать паразитную обратную связь: нить такой лампы остывает не сразу, датчик после выключения сработает вновь от изменения её температуры, снова выключится-сработает и дальше так и будет периодически включаться-выключаться.

Не все датчики движения корректно работают со светодиодными и люминесцентными светильниками.

Особенно это касается тех, что имеют на выходе тиристорный или симисторный коммутирующий элемент. У работающих на обычное электромеханическое реле таких проблем не возникает. Поэтому при покупке стоит обязательно проконсультироваться у продавца об этой их особенности.

При любых работах с сетевым напряжением следует неукоснительно соблюдать правила техники безопасности. Во время подключения питающих проводов к приборам, необходимо их обесточить выключателем на силовом щите или, вывернув пробки-предохранители.

Если нет полной уверенности в правильном, точном и безопасном выполнении всех процедур по монтажу приборов, лучше доверить это мастерам-профессионалам.

Как подключить инфракрасный датчик движения — подробная инструкция

Для монтажа прибора необходимо выбрать место, обеспечивающее наилучшие углы обзора как по горизонтали, так и по вертикали с максимальной по площади зоной охвата.

Большинство инфракрасных датчиков движения имеют мёртвую зону, расположение которой следует учитывать при выборе высоты их размещения и угла наклона.

Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства.

Крепление прибора на стене должно быть надёжным, допускающим последующую ориентацию его в пространстве.

Перед тем, как подключить датчик движения на свет, следует открутить заднюю крышку и внимательно изучить прилагаемую схему подключения. В отличие от обычной электролампочки этот прибор обычно требует наличия не только фазного, но и нулевого провода.

А если внутри есть клемма подсоединения защитного заземления, то необходимо обеспечить и его наличие в месте монтажа. Следовательно, для подключения устройства не годится обычная проводка осветительной сети.

Необходимо произвести перекоммутацию проводов в распределительной коробке либо подвести дополнительный провод от коробки или розетки.

Определяемся с подходящей схемой установки датчика движения

Внутри устройства обычно имеется клеммная колодка, на которую выведены стандартно раскрашенные и обозначенные контакты:

    • L, коричневый или чёрный — фазный провод.
    • N, синий — нулевой провод.
    • A, Ls или L’, красный — возврат фазы на лампы освещения.
    • ⊥, жёлто-зелёный — защитное заземление.

Подключение осветительных приборов следует выполнять между контактами A и N. Питание электрической сети подавать на L и N, строго соблюдая фазность подключения.

Одного датчика

Классическая стандартная схема включения.

С выключателем

Позволяет обойти датчик, подав напряжение непосредственно на осветительный прибор.

Нескольких датчиков

Обычно используется для сложных по конфигурации помещений, длинных коридоров и проходов, лестничных клеток.

Кроме контактов подключения, многие модели инфракрасных датчиков имеют органы регулировки:

  • DAY LIGHT или LUX — порог чувствительности по освещённости.
  • TIME — таймер срабатывания.
  • SENSE — чувствительность.

Как проверить правильно ли подключены приборы

Работоспособность этих приборов лучше всего проверить до их установки, подключив по временной схеме. Особенно это касается простых моделей, не имеющих никаких органов регулировки. Если после установки они не срабатывают как полагается, скорее всего, дело в неправильно выполненном монтаже.

Более сложные образцы приборов также можно проверить на их исправность, собрав временную схему подключения и установив регулятор порога освещённости в максимальное положение, а таймер — в минимальное.

Если прибор имеет индикаторный светодиод, то нет необходимости даже подключать нагрузку, его включение при обнаружении движения сенсором, будет свидетельствовать о работоспособности устройства.

Если коммутатором в устройстве является электромагнитное реле, то его щёлканье также будет говорить об исправности аппарата.

После выполнения монтажных работ обязательно необходимо провести процедуру регулировки датчика движения для освещения.

Настройка и регулировка датчиков движения для освещения

Все настраиваемые параметры выставляются в каждом конкретном помещении строго индивидуально. Как правило, после первичной установки требуется более точная подстройка параметров в процессе эксплуатации, пока не определятся наиболее подходящие значения.

Обычные пределы регулировки времени срабатывания таймера устанавливаются в большинстве приборов от нескольких секунд до десяти минут. Порог срабатывания светочувствительности можно установить только в приборах, имеющих соответствующий датчик освещённости. Он определяет яркость дневного света, при которой устройство перестаёт подавать напряжение на осветительные приборы.

Установка чувствительности сенсора — наиболее тонкая и капризная настройка. В любом случае датчик должен реагировать на появление в помещении человека, а не домашних животных. При изменении угла обзора устройства часто требуется также и подстройка его чувствительности.

Видео о том, как правильно подключить датчик движения

:

Источник: http://elektrik24.net/elektrooborudovanie/datchiki/dvizheniya/kak-podklyuchit-4.html

Как установить датчик движения | Для дома, для семьи

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня расскажу Вам, как установить датчик движения для включения освещения.

Изначально, датчики движения были предназначены только для работы в системах охранной сигнализации. Они реагировали на появление в охраняемой зоне движущегося объекта и передавали сигнал тревоги на специальный контрольный пульт. Но производители пошли дальше и разработали модели, способные включать прожектора, сирены, уличное освещение, дополнительное сигнальное и силовое оборудование.

На сегодняшний день датчики движения для включения освещения выпускаются двух видов – это потолочные и настенные. Хотя принцип работы у них одинаковый, но подбираются они индивидуально, в зависимости от места установки.

При выборе датчиков движения самое главное понимать: как и каким образом они работают.

Принцип работы их простой – при появлении в охраняемой зоне движущегося объекта, датчик переходит в режим тревоги, и своим контактом реле собирает электрическую цепь, в которую включена нагрузка, например, лампа накаливания. Как только движение прекратится, то поистечении выдержки времени контакт реле разомкнется, электрическая цепь обесточится и лампа погаснет. Датчик опять перейдет в режим ожидания.

Потолочные датчики

У моделей потолочных датчиков охраняемая зона составляет 360 градусов и выполнена в виде конуса с углом расхождения лучей до 120 градусов. Таким образом, создается многолучевой барьер при пересечении которого, например, человеком или животным, датчик фиксирует нарушение и переходит в режим тревоги.

Как правило, потолочные датчики, в зависимости от модели, устанавливают на высоту 2,5 – 3 метра от пола. При этом охраняемая зона в нижней части составляет в диаметре от 10 до 20 метров.

Их лучше устанавливать в небольших помещениях, где нужно контролировать одновременно все четыре стороны, и где установка настенного датчика будет не эффективна.

Настенные датчики

У настенных датчиков область применения шире. Их устанавливают и в помещениях и на открытом воздухе. Они так же, как и потолочные, создают многолучевой барьер, при пересечении которого датчик переходит в режим тревоги и своим контактом реле замыкает электрическую цепь.

Высоту установки необходимо выбирать в пределах 2 – 2.5 м.

Установка

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Читайте также:  Какой огнетушитель лучше выбрать для дома и дачи: виды огнетушителей

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую.
Задача: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Подключение

ВНИМАНИЕ! Все работы по установке датчика движения для включения освещения производите при отключенном напряжении 220В.

Здесь тоже все просто.
Как правило, вместе с датчиком идет стандартная инструкция по его установке, подключению и настройке. Вначале принципиальная схема подключения потолочного и настенного датчиков движения:

Фаза L проводом (1), и ноль N проводом (2) подают питание 220В на датчик движения. Проводом (3) фаза выходит из датчика, и приходит на один конец лампы накаливания. Второй конец лампы подключен к нулевому проводу. Контакт реле показан условно, чтобы легче было понять принцип работы датчика.

При появлении движения в контролируемой зоне датчик срабатывает, контакт реле замыкается, и фаза уже проводом (3) приходит на лампу. Лампа включается.

Тут еще надо сказать, что фазный провод желательно подключать именно так, как показано на принципиальной схеме, идущей с инструкцией. Как определить фазный провод можно почитать здесь.

Внутренняя коммутация

Когда Вы откроете заднюю крышку, то увидите клеммную колодку, и три цветных провода, выходящих изнутри корпуса и подключенных к колодке. Здесь с левой стороны колодки, я нарисовал, как должен подключаться датчик движения. Так же к левой стороне колодки подходят мои провода, не обращайте внимание. Просто я не стал их отключать.

Все три жилы, выходящие изнутри корпуса, имеют стандартные цвета, которые используются в бытовой аппаратуре:

1 – коричневый или сиреневый провод – входящая фаза (L); 2 – синий провод – нулевая жила (N);

3 – красный провод – выходящая фаза.

На следующем рисунке привожу полную монтажную схему подключения датчика движения, светильника и выключателя.

Фаза L (коричневый цвет) заходит в соединительную коробку, и в точке (1), соединяясь с жилой провода А, подключается к нижнему контакту выключателя.
С верхнего контакта выключателя, этим же проводом А, фаза в точке (2) соединяется с жилой провода В и уходит на контакт (1) клеммы датчика.

С контакта клеммы (3) датчика, фаза (красный цвет) трехжильным проводом В уходит в соединительную коробку, где в точке (3) соединяется с жилой провода С, и уходит на контакт лампы накаливания.

Нулевая жила N (синий цвет) заходит в коробку, где из точки (4) уходит на лампу и на контакт (2) клеммы датчика.

Настройка

И остался последний штрих – это настройка самого датчика движения.

Практически у всех датчиков, предназначенных для включения освещения, есть дополнительные настройки в виде специальных регулировочных потенциометров: «TIME» и «LUX». Этими двумя настройками добиваются корректной работы датчика.

«TIME» – установка задержки отключения. Задает время, в течение которого освещение остается включенным с момента последнего обнаружения движения. В зависимости от модели, значение устанавливается от 1 секунды до 10 минут.

«LUX» — регулировка порога освещенности. Служит для корректной работы датчика в светлое время суток. Если уровень окружающей освещенности ниже заданного порогового значения, то при обнаружении движения датчик сработает. А если уровень освещенности выше установленного порогового значения, то датчик не сработает.

Устанавливаем время «TIME» приблизительно на 5 секунд, а порог освещенности «LUX» выводим на минимум. Подаем питание 220В на датчик.

При первом включении датчик сработает и тут же уйдет в ждущий режим секунд на 15. По истечении этого времени он начнет срабатывать на движение.

Теперь только осталось отрегулировать оптимальное положение наклона головы датчика движения, чтобы он «видел» Вас, то есть максимально настроить контролируемую зону. Здесь достаточно будет проверить реакцию датчика на движение в дальней точке.

И в дополнение к статье посмотрите видеоролик, в котором рассмотрены варианты установки датчика, показана силовая часть и даны две монтажные схемы включения датчика в электрическую сеть.

Удачи!

Источник: https://sesaga.ru/kak-ustanovit-datchik-dvizheniya-dlya-vklyucheniya-osveshheniya.html

Схема подключения датчика движения, описание устройства инфракрасного детектора движения

Схема подключения датчика движения будет рассмотрена на примере наиболее распространенного типа извещателей – инфракрасного детектора движения. Электронные датчики других принципов действия имеют в основном такие же контакты для подсоединения, поэтому в данной статье приводится типовая схема подключения датчика движения.

Инфракрасный датчик состоит из корпуса, линзы и электронной платы. В комплект некоторых датчиков может входить кронштейн.

Схема подключения датчика движения

На данном рисунке представлена электронная плата детектора. На ней расположен так называемый PIR-элемент. Это устройство чувствительно к инфракрасному излучению, т.е. к тепловому излучению от объектов. Остальные элементы электронной схемы предназначены для анализа информации, поступающей от PIR-элемента в виде электронных импульсов, возникающих при изменении тепловой картины объекта.

На плате расположены контакты для подключения извещателя: + – контакт  электропитания датчика +12В; – – контакт электропитания датчика –12В; TAMPER – два контакта для подключения взлома детектора;

RELAY – два контакта для подключения датчика в шлейф сигнализации.

Линза инфракрасного датчика предназначена для фокусировки тепловой информации на PIR-элементе. Благодаря линзе, извещатель имеет определенную зону действия и углы обзора по горизонтали и вертикали.

Такие датчики называют пассивными, поскольку они не анализируют окружающую среду для оценки обстановки с помощью излучения, а только принимают информацию на PIR-элемент посредством линзы. При этом, электронную схему датчика «интересует» именно движение тепловых объектов.

Иногда ложная тревога инфракрасного датчика может быть вызвана даже движением воздуха (сквозняк, кондиционер).

Подключение нескольких детекторов движения на один шлейф сигнализации. В простейшем случае извещатель может быть подключен с помощью 4-х жильного кабеля. В этом случае, контакты взлома (TAMPER) не задействуются, все реле детекторов подключаются последовательно, и схема подключения датчика движения будет выглядеть так:

В нормальном состоянии (на объекте нет движения) контакты всех детекторов замкнуты. Шлейф сигнализации не нарушен. При срабатывании, если хотя бы один датчик вызовет размыкание своих контактов реле, нарушается целостность шлейфа сигнализации и соответственно охранный прибор, к которому подключены извещатели, переходит в состояние тревоги.

При подключении извещателя с помощью 6-ти жильного кабеля, задействуются контакты взлома детекторов. Схема подключения датчика движения в таком случае может быть следующей:

Таким образом, наш охранный шлейф образован серым и зеленым проводами. Шлейф взлома детекторов подключается аналогично и образован оранжевым и желтым проводами.

Если детектор движения подключается в один шлейф охранного прибора с несколькими извещателями сигнализации разных типов, то они все могут быть подключены последовательно с помощью одного 6-ти жильного кабеля по такому же принципу.

Зачастую для систем сигнализации прокладывается 8-ми жильный кабель. При этом, одна пара проводов в таком кабеле остается резервной. Эту пару можно использовать, например, для подключения детектора разбития стекла или магнитоконтакта входной двери на отдельный шлейф сигнализации.

Помимо охранных ИК-детекторов движения, существуют датчики движения для управления освещением. Описание и схема подключения датчика движения такого типа приводится в отдельной статье: Прожектор с датчиком движения.

  • Прожектор с датчиком движения в охранной системе

Источник: http://www.tsecur.com/signalizaciya/shemypodkljuchenija/sxema-podklyucheniya-datchika-dvizheniya.html

Как подключить датчик движения: схема, правильная установка

Чтобы установить детектор движения, не нужны специализированные знания или профессиональный опыт. Достаточно разобраться в простых электросхемах и правильно соединить кабели между собой. В этой статье просто и понятно объяснено, как подключить датчик движения своими руками, а также приведены рекомендации по выбору прибора и решение возможных проблем во время монтажа.

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

  • Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

Конструкция ИК датчика движения

  • Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
  • Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
  • Акустический. Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
  • Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.
Читайте также:  Аккумулятор для пожарной сигнализации: как рассчитать емкость?

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Характеристики

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов.

Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети).

Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Важные характеристики датчика движения

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

  • Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
  • Фронтально, когда человек движется по направлению к устройству.
  • Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

  • Охранные системы и сигнализация.
  • Подсветка ворот и дорожек у дома.
  • Установка контроля над работой фонтанов.
  • Монтаж подсветки бассейна.
  • Освещение лестниц и коридоров.
  • Освещение подвальных и подсобных помещений.
  • Срабатывание слива унитаза и включение вытяжки.
  • Светодиодная (LED) лента для подсветки ступеней лестницы.

Основная сфера использования — уличное освещениек содержанию ↑

Без опыта установки подобных устройств довольно сложно выбрать оптимальное место для датчика. Поэтому стоит потратить немного времени на тестирование разных уголков в квартире или во дворе. Есть несколько общих рекомендаций, которые помогут в этом процессе:

  • В зоне видимости прибора не должно быть таких препятствий, как деревья, кустарники и другие, произвольно двигающиеся объекты.
  • Не рекомендуется устанавливать устройство рядом с другими осветительными приборами, микроволновками, вентиляторами, кондиционерами и батареями.
  • Свести к минимуму попадание воды, солнца, грязи и пыли. Если датчик устанавливается, например, во дворе, имеет смысл прикрепить над ним козырек или другую защиту от непогоды и направленных солнечных лучей.
  • Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения. Их наличие делает работу датчика неэффективной.

Места установки

Технические характеристики и внешний вид устройства напрямую влияет на место установки. Бытовые датчики движения обычно крепятся на потолке или стенах.

Первый вариант удобно устанавливать в помещении с несколькими дверьми, где неизвестно, с какой стороны войдет человек. Потолочные датчики чаще всего имеют угол обзора в 360° и устанавливаются посередине комнаты.

Но для разных датчиков важно направление движения, и в какой плоскости они работают.

Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. В этом случае движение будет регистрироваться, когда кто-то заходит в комнату или подсобку. Кроме стандартных вариантов, существуют модели, встраиваемые в монтажную коробку или непосредственно на лампу.

Вариант исполнения настенного датчика движенияк содержанию ↑

Схемы подключения

Если раскрыть коробку у датчика движения, внутри будут обнаружены 3 провода с разными обозначениями на клеммной колодке: красный (A – нагрузка), синий (N – ноль), коричневый или черный (L — фаза). Присоединение проводов осуществляется с помощью клеммных зажимов. Схемы подключения также подробно описаны в инструкции к устройству или на корпусе.

Подключение одного прибора в цепь

Самый простой вариант – подключить детектор к лампе напрямую. Эта схема подходит для закрытых темных помещений без окон, где не требуется более сложной логики освещения.

Для этого понадобится трехжильный провод, чтобы подключаться к датчику, отвертка, НШВИ наконечники и клеммники (две штуки на 2 контакта и 1 штука на 3 контакта).

  1. Отключить питание и проверить отсутствие напряжения.
  2. Снять крышку прибора. Подключить трехжильный провод к колодке. Если цвета проводов в трехжильном проводе совпадают с цветами проводов в датчике, желательно распределить их как продолжение друг друга: красный к красному, синий к синему и т. д. с помощью НШВИ наконечников. Закрыть крышку.
  3. Подсоединить трехжильный провод к распределительной коробке, в которой нужно объединить между собой 7 проводов: 2 от лампы, 2 от электрощитка, 3 от датчика движения. Теперь надо соединить вместе фазные (L) кабели от датчика (коричневый или черный) и щитка (коричневый) при помощи клеммников. Затем нулевые (N) кабели от датчика, щитка и светильника (синие). И, наконец, оставшиеся два: нагрузку датчика (А) – красный и фазу светильника (L) – коричневый.
  4. Подать питание и проверить работоспособность датчика.

Схемы подключения датчиков движения

Подключение через выключатель

Иногда требуется присоединить в цепь выключатель. Это делается для того, чтобы была возможность принудительно включить свет, вне зависимости от движения в зоне видимости. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Для этой задачи, кроме НШВИ наконечников, трехжильного провода и отвертки понадобятся три клеммника на 3 контакта.

  1. Отключить сеть и проверить отсутствие напряжения.
  2. Подключить трехжильный провод к колодке устройства и провести его к распределительной коробке. Также вывести сюда кабель от выключателя.
  3. Внутри распределительной коробки теперь 9 проводов: по 2 от лампы, выключателя и щитка, плюс 3 от датчика. Соединяем фазные (L) кабели от датчика, электрощитка и выключателя (коричневые). Нулевые (N) от датчика, электрощитка и лампы (синие). И оставшиеся провода: нагрузочный от датчика (A, красный), нулевой от выключателя (N, синий) и фазовый от лампы (L, коричневый).
  4. Подать питание и проверить работоспособность.

Подключение нескольких приборов в цепь

Таким способом подключать датчики рекомендуют в основном для длинных коридоров и лестничных клеток. Это связано с небольшим радиусом действия датчиков либо с необычной планировкой помещения. В этом случае два и более датчика подключаются к одной фазе параллельным способом. Если сделать подключение к разным фазам, произойдет короткое замыкание.

  1. Отключить питание и проверить отсутствие напряжения.
  2. Объединить фазы (L, коричневый) у датчиков и электрощитка. Затем происходит подсоединение нагрузки (A, красный) у датчиков и фазы (L, коричневый) у лампы. Осталось объединить нулевые кабели (N, синий) между датчиками, лампой и электрощиктом.
  3. Включить питание и проверить работу всех устройств.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в 220 В.

В отличие от предыдущей схемы, фазный (L, коричневый) провод идет на контактор от датчика и щитка. А нагрузка (A, красный) датчика идет не на лампу, а на катушку контактора.

В этом случае лампа контролируется через контактор, а не напрямую.

Схема подключения к прожекторук содержанию ↑

Проверка установки

Чтобы проверить работает ли датчик, нужно выставить на максимум параметр LUX, а настройку TIME, наоборот, на самый минимум. Если после подачи электричества загорелся светодиодный индикатор, значит, произошло включение нагрузки.

Если диод загорелся не сразу, это не значит, что прибор неисправен. Нужно подождать полминуты, чтобы он успел подготовиться к работе.

Это позволяет проверить устройство до подключения остальных приборов, сэкономив время на поиске места для установки датчика.

Настройка

После установки прибора надо отрегулировать его для более точного срабатывания. Количество настроек зависит от модели устройства. В дешевых вариантах можно повлиять лишь на время включения света и на уровень освещенности. В более дорогих моделях добавляется настройка чувствительности сенсора, и возможность перемещать угол обзора датчика.

Угол обзора

Прослушиваемую зону прибора можно вычислить лишь примерно. Поэтому могут возникать ситуации, когда сенсор срабатывает не так, как предполагалось при установке. Одной из причин может быть выбор неправильного направления угла обзора. Поэтому если модель устройства позволяет изменять этот параметр, стоит этим воспользоваться.

Настройка для охвата максимальной территории

Чувствительность (SENS)

Эта настройка позволяет уменьшить количество ошибочных срабатываний от животных и других факторов. Справляется с опознанием кошек и маленьких собак, с крупными животными эффекта может не быть совсем. Начинать настройку лучше с минимального значения, постепенно увеличивая до нужных показателей.

Задержка выключения (TIME)

В зависимости от модели детектора параметр может варьироваться от 3 сек до 15 мин. Это значит, что после того как было обнаружено движение, лампочка будет гореть в течение этого времени.

При этом, если время вышло, но человек все еще находится в зоне видимости прибора, свет будет гореть. Таймер начинает свой отсчет до выключения лампы после того, как движение прекратилось.

Начинать настройку следует с минимального значения.

Уровень освещенности (LUX/DAY LIGHT)

Этот параметр устанавливает, в какой освещенности аппарат будет срабатывать. То есть чтобы он не срабатывал в дневное время, а начинал действовать только с наступлением сумерек или темноты. Для настройки надо вывернуть показатель на максимум, постепенно снижая до нужной чувствительности.

Читайте также:  Шпионские камеры скрытого видеонаблюдения: беспроводные, аналоговые

Возможные проблемы и их решение

Может возникать ситуация, когда выключение света не происходит, хотя прибор работает исправно. Здесь стоит проверить настройку длительности срабатывания (TIME), которая может быть выкручена в максимальное положение. Свет остается включен так долго, что просто не успевает погаснуть. В таком случае нужно уменьшить этот интервал до приемлемого результата.

Проблема может быть и в других настройках: слишком низкая чувствительность (SENS) или неверный порог освещения (LUX). Проверьте работу датчика, вывернув ручки на максимум, чтобы исключить эти варианты.

Датчики имеют свои особенности зоны обнаружения

Неоптимальное место установки

Возможно устройство загорожено шкафом или тумбой. Либо зона действия расположена слишком далеко от человека и не видит движения. Или лампа, к которой он подключен, находится настолько близко, что вызывает ложные срабатывания. Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Эти недочеты исправляются легко и быстро.

Мебель можно убрать либо поставить детектор в другое место. Для выбора оптимального места установки необходимо понимать принцип работы датчика. Микроволновые и ультразвуковые датчики любят движение к датчику или от него. А инфракрасные – движения мимо датчика. Если двигаться навстречу пиродатчика идеально по осевой линии, то он может и не работать.

Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как видим угол обзора, указанный в описании производителем, он не указывает в какой плоскости — это не полная информация, а хитрости производителя. Инфракрасный датчик может срабатывать, если в его поле видимости есть предметы с разной температурой, даже без движения этих предметов.

Поэтому их еще называют датчиками присутствия.

Перегорание лампы

Перед установкой новой лампы проверяйте ее на работоспособность. Также это делается с помощью вольтметра, хотя способ не самый точный. Еще можно вкрутить лампу в другой светильник, который до этого работал с другой лампой.

Неисправность проводки

При подозрении на неисправность проводки нужно вызвать мастера либо прозвонить ее мультиметром самостоятельно. Другая причина кроется в неправильном подключении нулевого кабеля к датчику движения.

Часто в место соединения с колодкой попадает строительный мусор, после чего образуется слой нагара и окисление металла. При этом контакт больше не проходит, и датчик перестает срабатывать.

Чтобы это исправить, надо проверить провода на наличие повреждений, а окислившееся место тщательно очистить и прожать НШВИ наконечниками.

Брак и неправильные условия эксплуатации

К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Часто это касается дешевых моделей с низким уровнем защиты. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой. В корпус могла попасть вода или пыль. Перед покупкой не забывайте проверять исправность устройства.

к содержанию ↑

Цены на популярные модели

Источник: https://LampaExpert.ru/datchiki-dvizheniya/kak-podklyuchit-k-istochniku-osvescheniya

Как подключить датчик движения для освещения

В современном мире практически все процессы тяготеют к автоматизации. Именно поэтому такие устройства, как датчики движения и датчики присутствия, все прочнее входят в нашу жизнь, позволяя автоматизировать многие стандартные процессы.

Датчики этого типа бывают двух видов:

  • датчики движения;
  • датчики присутствия.



Принцип действия датчиков

Датчики движения или датчики присутствия реагируют на появление или изменение положения объекта, испускающего инфракрасный свет (тепло), в радиусе обнаружения. Основой этих датчиков является фотоэлемент, на который попадают тепловые лучи.

Иногда датчики могут ошибочно срабатывать, так как многие бытовые приборы выделяют тепло. Например, распознавание человека на фоне работающей электроплиты практически не возможно.

Физическая природа видимого света и инфракрасных лучей одинаковая. В связи с этой особенностью основным детектирующим элементом устройства является фотоэлемент. При попадании инфракрасных лучей на фотоэлемент последний изменяет свои электрические параметры.

Интенсивность (яркость) инфракрасного света зависит от температуры объекта, который его испускает, в данном случае нас интересует больше человек. Чем излучение интенсивнее, тем более нагрето тело.

Наоборот, более холодные объекты дают меньшую интенсивность излучения.

Таким образом, в условиях помещения интенсивность инфракрасного излучения человеческого тела является максимальной, поэтому датчик реагирует именно на человека.

Хотите установить систему видеонаблюдения своими руками? Все о самостоятельной установке видеонаблюдения.

А если Вы плохо знакомы с видеонаблюдением и не знаете с чего начать – здесь можно узнать как выбрать оборудование для видеонаблюдения.

Разница между датчиками движения и датчиками присутствия

Датчики движения являются менее чувствительными к изменениям интенсивности потока инфракрасных лучей за счет ограниченных возможностей усилительного тракта. В связи с этим датчики движения могут среагировать исключительно на движущегося человека.

Датчики присутствия реагируют на малейшие изменения положения тела, в том числе на неподвижно сидящего человека.

Устройство датчика движения

Основной характеристикой любого датчика, реагирующего на движение, является угол охвата (радиус обнаружения). Это объем помещения, в котором датчик может распознать движущийся объект и произвести срабатывание.

Как правило, в центре устройства датчика, в котором расположена плата обработки сигнала, находится фотоэлемент (пироэлектрический датчик).

Этот фотоэлемент состоит из основной линзы, представленной множеством маленьких линз. Каждая из таких маленьких линз фокусирует свет на плоскость фотоэлемента.

В результате меняются физические свойства фотоэлемента, происходит регистрация и усиление сигнала.

При движении человека из-за изменения его положения фокус луча с линзы на фотоэлемент теряется. Однако другая линза (фокусирующая луч) фокусирует луч из другой точки на фотоэлемент снова.

Сигнал снова восстанавливается. Таким образом, каждая линза охватывает свой конкретный сегмент в радиусе обнаружения.

Следовательно, чем большим количеством микролинз обладает детектор, тем выше чувствительность всего датчика.

По тому же принципу работает и датчик присутствия. Однако основной его характеристикой будет радиус обнаружения неподвижного, например, сидячего человека.

Схема подключения инфракрасного датчика движения

Сразу оговоримся: поскольку конструктивно разные модели разных производителей датчиков различаются, то подключение лучше выполнять, предварительно изучив схему расположения клеммных элементов датчика, четко представляя, какую функцию несет конкретная клемма. Либо поручить подключение датчика движения квалифицированному электрику или электромонтажнику.

Подключение нагрузки и питания к датчику движения производится с соблюдением фазировки. Монтажная схема расположения фазы, нуля и заземления приводится в инструкции к датчику движения. Нельзя путать фазировку при монтаже, поскольку это может привести к короткому замыканию, выходу из строя датчика или даже к пожару!

В месте установки датчика движения к нему подключается трехжильный кабель, который заводится в щиток. В щитке производится монтаж на клеммах с потребителем нагрузки и коммутация всей цепи в
электросеть.

В технических паспортах (инструкциях) к датчикам движения всегда приводится принципиальная схема, объясняющая как подключить датчик движения. В этом случае наиболее употребимы обозначения:

  • L – фаза;
  • N – нуль;
  • LS – к нагрузке;
  • KM – нагрузка.

Поскольку датчик движения является выключателем, то теперь самое время рассмотреть непосредственно несколько схем подключения датчиков движения в прикладных решениях, то есть для практического применения.

Освещение входа в дом или подъезд

Датчик движения для освещения включается в электросеть через автоматический выключатель с использованием специальных клемм. Также к датчику движения подключается светильник. В отдельных случаях будет полезно зашунтировать параллельно датчик движения обыкновенным выключателем.

Это может потребоваться в случае принудительного включения освещения, вне зависимости от наличия движущихся людей. Например, для каких-то хозяйственных целей или для подготовки к приезду гостей, чтобы двор был освещен.

Применение этой наиболее простой схемы дает существенную экономию в расходе электроэнергии за счет отсутствия холостых потерь. То есть свет не будет гореть тогда, когда он никому не нужен, а загорится только в необходимый момент.

Освещение многоэтажного подъезда или длинного коридора

Датчики движения для включения света могут работать на единую нагрузку, соединенные по типу параллельных выключателей. Например, человек движется с этажа на этаж либо проходит через длинный коридор.

Датчики движения, установленные с учетом радиуса обнаружения, последовательно срабатывают, когда человек проходит от датчика к датчику. При этом свет остается постоянно включенным, пока человек движется.

Даже не моргая.

Датчики движения, обеспечивающие линию прохода, вместе со светильниками подключаются параллельно друг другу, как обычные выключатели — через общий автоматический выключатель. В отдельных случаях будет полезно зашунтировать параллельно цепь включения обыкновенным выключателем.

Датчик движения в подъезде (модификация с диммером)

Диммер – специальное устройство, ограничивающее токовую нагрузку на лампе. Фактически это аналог реостата, который хорошо знаком всем из школьного курса физики. Диммеры бывают совершенно разных типов. Основная функция диммера в нашем случае – это понизить ток на лампе, тем самым резко увеличить срок ее службы.

Также можно использовать диммеры с плавным стартом, в этом случае экономия на самих лампах будет весьма значительной. Кроме этого, поскольку диммер снижает токовую нагрузку приемника, дополнительно будет экономия непосредственно по расходу электроэнергии.

Когда человек заходит в подъезд, датчик движения срабатывает в течение пути следования человека. Диммер же в этом случае понижает ток на лампе. Как только человек вышел из радиуса обнаружения, происходит размыкание цепи, свет гаснет.

Такой вариант можно предложить, например, для объектов жилищно-коммунального хозяйства, а также для совершенно различных объектов.

Датчик движения включается в электросеть через автоматический выключатель с использованием специальных клемм. К датчику движения подключается светильник с последовательно подключенным диммером.

Иногда будет полезно зашунтировать параллельно датчик движения обыкновенным выключателем.

Это часто требуется для того, чтобы принудительно включить свет, например, при выходе из строя датчика движения или хозяйственных целей.

Освещение и вытяжка в курилке

Зачастую, работники, которые посещают курительные комнаты, забывают после курения выключить свет. Тем не менее особенность курилки заключается в том, что после выхода людей вытяжной вентилятор должен какое-то время еще работать, чтобы уменьшить количество дыма. Именно для этого предназначена эта схема включения.

Принцип действия следующий.

  1. Первый датчик подключен в цепь освещения и срабатывает при входе людей. При выходе людей из помещения датчик сразу размыкает цепь, свет гаснет.
  2. Второй датчик включен в цепь вентилятора, но имеет необходимую отсечку по времени. Таким образом, при входе людей вентилятор начинает работать, а при выходе он продолжает работать в соответствии со временем отсечки.

Источник: http://occtv.ru/datchiki/podklyuchenie-datchikov/datchik-dvizheniya.html

Ссылка на основную публикацию
