Извещатель пожарный дымовой: модели, характеристики, принцип работы

Пожарный дымовой извещатель Болид: преимущества и конструкция

Для защиты промышленных зданий, различных опасных производств, где развитие пожара характеризуется резким повышением температуры воздуха в подпотолочном воздушном пространстве приемлемо использование тепловых пожарных извещателей.

Однако, такой вид датчиков не решал все задачи, главное, запаздывал с обнаружением очага возгорания, сопровождающегося выделением дымных продуктов горения, что приводило к позднему оповещению – тогда, когда и тушить в защищаемом помещении было уже нечего.

Появление датчиков дыма позволило эффективно, со своевременным обнаружением, в полном объеме защищать общественные и жилые объекты, в которых пожарная нагрузка помещений при горении выдает прежде всего дым; а уже только в стадии развития при непринятии неотложных мер по локализации/ликвидации – высокую температуру, нагрев воздуха и строительных конструкций.

Дымовые ИП бывают различных видов/типов – ионизационными, оптико-электронными, называемыми также фотоэлектрическими, линейными, аспирационными; а также точечными, автономными, адресными, аналоговыми и адресно-аналоговыми. Об основных разновидностях, типах дымовых извещателей с примерами марок/моделей изделий, выпускаемых в России, расскажет эта статья.

Автономный дымовой

Характеристика и чувствительность

На практике, это точечный оптико-электронный ИП, сигнализирующий о появлении дыма в помещении; состав и конструктивное исполнение которого позволяет ему эксплуатироваться в автономном режиме без внешнего электропитания и выносных световых/звуковых оповещателей о пожаре. Объяснение такому выбору типа дымового датчика следующее:

  • Аспирационные системы непозволительно дороги и нецелесообразны для установки в помещениях домов, квартир.
  • Для линейных устройств небольшие по высоте и площади жилые объекты не подходят ни по техническим характеристикам для использования, в основном промышленному дизайну исполнения корпусов излучателей/приемников изделий; ни по стоимости.
  • Использовать ионизационные датчики дыма с наличием пусть и маломощного, но постоянного радиоизотопного источника облучения в помещениях, где люди всех возрастов живут постоянно или проводят большую часть суток; имеется много пытливых исследователей всего непонятного – никому и в голову не приходит.

Поэтому для защиты жилых и подсобных помещений используются оптико-электронные устройства, что обусловлено тем, что их принцип действия, все элементы в составе изделия безопасны для людей.

Кроме того, об обязательности оборудования всех жилых помещений квартир/общежитий такими устройствами говорит п. 7.3.5 СП 54.13330.2016, определяющий требования ПБ к проектированию, возведению, сдаче в эксплуатацию жилых многоквартирных зданий.

В связи с этим дымовые ИП, способные работать в автономном режиме, занимают значительную долю российского рынка комплектующих систем АПС. Вот несколько примеров моделей таких изделий с техническими характеристиками; менее известных, чем указанные в статье о датчиках дыма:

  • ИП 212-81 «Аврора – 01» со встроенной сиреной. Чувствительность датчика дыма отвечает уровню задымлению воздуха при оптической плотности – 0,05–0,2 дБ/м. Размеры – 111 х 64 мм. Степень защиты – IP Элемент питания – CR123А, 3 В. Потребление тока – 12 мкА. Громкость звукового сигнала – не меньше 85 дБ на расстоянии 1 м. Обзор контрольного светодиода устройства – 360°. Заявленное производителем ЗАО «Аргус-Спектр» (Санкт-Петербург) время эксплуатации – не меньше десятилетия.
  • ИП 212-43М (ДИП-43М). Производится ООО «Сигнал-Спецавтоматика» (г. Обнинск). Защищаемая площадь – до 85 кв. м. Размеры корпуса изделия – 100 х 50 мм, вес – 0,22 кг. Электропитание – 4 элемента ААА, напряжение – 4,5–6 В. Потребление тока – 25 мкА. Уровень громкости – не меньше 95 дБ. Звуковой оповещатель изделия формирует 4 различных сигнала.
  • ИП 212-142. Выпускается группой компаний «Рубеж» с головным офисом в Саратове. Размер – 93 х 50 мм. Напряжение – 9 В (элемент типа «Крона), потребление – не больше 30 мкА. Защита – IP Громкость звукового оповещения «Пожар» – не меньше 85 дБ.
  • ДИП-34АВТ. Автономный извещатель дыма от ЗАО НВП «Болид». Чувствительность датчика – не меньше 0,05 и не больше 0, 2 дБ/м. Питание – элемент типа «Крона». Средний потребляемый ток – 10 мкА. Габариты с установочной розеткой – 102 х 35 мм.

Единообразный диапазон чувствительности, указываемый разными производителями, объясняется требованием НПБ 65-97, определяющим общие требования ко всем оптико-электронным ИП дыма – «… в пределах 0,05–0, 2 дБ/м», поэтому в дальнейшем этот параметр в технических характеристиках изделий такого вида указываться не будет.

Принцип работы, плюсы и минусы

Срабатывание автономного ИП происходит тогда, когда уровень концентрации мельчайших частиц дыма/аэрозольных продуктов пиролиза органических веществ превышает установленный заводскими настройками.

А также в некоторых марках изделий оптико-электронных устройств возможна регулировка чувствительности датчика дыма.

Это выполняют специалисты предприятий, имеющих право вести работы по монтажу/обслуживанию систем АПС.

Конструктивно в автономном ИП объединены высокочувствительный датчик обнаружения дыма, источник питания, звуковой/световой оповещатель, что делает его самодостаточным устройством для фиксации малейших признаков задымления помещений, выдачи сигнала тревоги.

К преимуществам относят:

  • Возможность защиты одним таким извещателем практически любого помещения квартиры/жилого дома, т. к. площадь при высоте до 3, 5 м, контролируемая им, достигает 85 кв. м.
  • Звуковой сигнал весьма громкий, а световое оповещение яркое, что позволяет без труда известить о возникновении пожара жильцов, даже если они спят.
  • Надежность, большой срок эксплуатации при условии своевременной очистки, довольно редкой замены элементов питания.

К недостаткам стоит отнести следующие моменты:

  • При отсутствии человека в квартире/жилом доме – эффективность автономной АПС равна нулю, ведь тревожный сигнал никуда не передается.
  • Низкую эффективность автономных ИП при неправильной самостоятельной установке – на стенах, в углах, над дверными, оконными проемами помещений.
  • Отключение собственниками извещателей при выдаче сигнала о разряде элементов питания.
  • Демонтаж в процессе косметического ремонта или просто потому, что они «портят интерьер».

Все же если учесть, что большая часть пожаров в России с гибелью людей, в том числе в ночное время, происходит в жилом секторе, то сложно переоценить важность/необходимость иметь для защиты жизни всех членов семьи недорогие, надежные автономные дымовые ИП, требующие минимум внимания и ухода для обеспечения работоспособности.

Адресно-аналоговый

Характеристика и чувствительность

Адресно-аналоговые извещатели являются наиболее инновационными устройствами для обнаружения признаков дыма. Причем не только при достижении порогового значения, а проводя измерение его уровня от момента появления таких признаков в воздухе контролируемого помещения.

Прибор АПС в составе адресно-аналоговой системы ведет контроль изменения таких величин в реальном масштабе, что дает возможность отследить динамику развития возгорания на самых первых стадиях без ложных срабатываний точно по месту (адресу), выдать сигнал тревоги намного раньше аналоговых установок АПС.

Востребованные изделия российских производителей

  • ДИП-34А – это оптико-электронный программируемый адресно-аналоговый датчик, выпускаемый НПО НВП «Болид». Размеры – 100 х 47 мм. Пороговая инерционность срабатывания – не более 10 с. Ток потребления – 50 мкА. Защита от пыли/влаги – IP Диапазон эксплуатации – от – 30 до 55℃. Монтаж – потолочный, в том числе в подвесные/натяжные системы. Средний срок службы изделия – 10 лет. Характеризуется программной установкой режимов задымленности «день/ночь», контролем работоспособности, запыленности, текущего значения концентрации продуктов горения, памятью адреса ИП, записанного в энергонезависимой памяти. Используется в составе систем АПС с контролером «С2000-КДЛ» – до 127 ИП-34А.
  • ИП 212-82/1 «Аврора-ДИ» производства «Аргус-Спектр». Характеризуется передачей сигналом аналоговой величины, настройкой уровня чувствительности, автоматическим тестированием. Имеет датчик вскрытия. Размеры – 110 х 54 мм. Степень защиты – IP Дежурный ток потребления – 200 мкА. Напряжение – 10–40 В. Рабочий диапазон – от – 40 до + 55℃. Прибор для программирования – «Аврора-3П».

Принцип работы, плюсы и минусы

Адресно-аналоговые АПС требуют использования специальных дымовых/тепловых ИП. Эти датчики гораздо сложнее привычных аналоговых изделий. Соответственно, их стоимость намного выше. Хотя их функциональность намного шире обычных точечных ИП, а необходимое количество для защиты помещений меньше в разы, но широкого распространения в регионах России они пока не получили.

Стоимость таких ИП, приемно-контрольного оборудования, программного обеспечения, необходимость квалифицированного монтажа/наладки, обслуживания, суммарные затраты для обеспечения защиты объектов обычно не позволяют собственникам, руководству предприятий/организаций их применять.

Однако, на некоторых объектах их использование все же признается разумной/жесткой необходимостью.

Например, в высотных зданиях, больших по площади и строительному объему офисных, торговых, развлекательных центрах, зданиях административных учреждений, где огромное количество помещений, удаленных по вертикали и горизонтали, должны постоянно быть под контролем; причем с точным указанием адреса, быстрым обнаружением первых признаков пожара для возможности оперативного реагирования, без чего тушение будет изначально затруднено.

Читайте также:  Вскрытие замков в омске 24 часа - взлом любых замков и дверей без повреждений

Адресный извещатель

Характеристика и чувствительность

Это более ранняя версия адресно-аналоговых ИП. В отличие от обычных аналоговых извещателей, позволяет точно указать место возгорания, что на практике является огромным преимуществом.

Примеры моделей изделий:

  • ИП 212-60А Leonardo-O – оптический адресный извещатель производства System Sensor (в России). Характеризуется тремя уровнями чувствительности. Возможна точная установка следующих значений – 0, 008/0, 12, 0, 16 дБ/м. Защищаемая площадь – до 176 кв. м. Размеры – 102 х 45 мм, вес – 95 гр. Рабочий диапазон – от – 30 до + 70℃.
  • ДИП-34ПА – адресный дымовой ИП производства «Болид». Размеры – 100 х 46 мм. Защита – IP В настоящее время заменяется более современным адресно-аналоговой моделью ДИП-34А.

Принцип работы, плюсы и минусы

По большей части аналогичны адресно-аналоговым ИП, используются в подобных системах АПС. От обычных точечных оптико-электронных ИП они также отличаются не принципом работы, а наличием микроконтроллера, обработкой им сигнала/данных, поступающих от датчика дыма.

К преимуществу можно отнести несколько меньшую стоимость изделий.

Аналоговый извещатель

Характеристика и чувствительность

Давно и успешно выпускаемые традиционные дымовые ИП в основном с высокой/средней чувствительностью, используемые включенными в двух- и четырехпроводных шлейфы установок/систем АПС.

Примеры:

  • ИП 212-3СУ. Самый известный российский ИП, обнаруживающий пожар по дыму. Выпускается ООО «ИРСЕТ-Центр» (Санкт-Петербург). Отличается надежностью, небольшим процентом ложных срабатываний. Производится в разных модификациях уже больше двух десятилетий.
  • ИП 212-63 «Данко». Выпускается компанией «Сибирский Арсенал» из Новосибирска.
  • ИП 212-147 производства «К-Инжиниринг» (Санкт-Петербург).

Кроме них, имеется более 20 марок/моделей от других российских производителей, сходных по техническим характеристикам, стоимости изделий.

Принцип работы, плюсы и минусы

Распознавание признаков пожара по изменению оптической плотности среды – обычный для всех оптико-электронных (фотоэлектрических) датчиков дыма.

Плюсы – совместимость практически с любыми приборами АПС, невысокая стоимость, простота в монтаже и обслуживании. Минусы – сложность точного и быстрого определения места возникновения очага пожара, неизбежные потери времени на визуальный контроль сотрудниками охраны, дежурным персоналом.

Линейный извещатель

Характеристика и чувствительность

Этот вид дымовых ИП востребован для установки в помещениях большой ширины/длины, высоты, где точечные извещатели невозможно использовать. Одним линейным ИП заменяется несколько традиционных датчиков дыма. Они широко используются для защиты цехов промышленных предприятий, зданий складских комплексов.

Вот некоторые из них:

  • Извещатель линейный ИПДЛ. Наиболее распространенный датчик такого вида. Производится НПФ «Полисервис» (Санкт-Петербург). Состоит из двух блоков – ИК излучателя и приемника, подключаемых в 4-х проводной шлейф АПС. Срабатывает при достижении порогового значения оптической плотности среды. Дальность действия – 8–150 м. Размеры блоков – 73 х 82 х 90 мм, вес – 0,45 кг. Защита – IP Работает при температуре от – 25 до + 55℃.
  • ИПДЛ-52М производства «ИВС-Спецавтоматика» (г. Обнинск). Состоит из приемопередающего блока и рефлектора-отражателя, что значительно облегчает монтаж, настройку ИП. Интервал применения – от 8 до 80 м с шириной защищаемой зоны до 9 м.
  • Амур-МР – линейный адресно-аналоговый оптический ИП, работающий по радиоканалу. Изготовитель – «Аргус-Спектр». Состоит из приемопередающего блока со встроенной антенной и отражателя. Рабочая частота – 433 МГц. Дальность действия – от 5 до 40 м. Габариты – 140 х 140 х 75 мм. Диапазон эксплуатации – от – 30 до 55℃.

Принцип работы, плюсы и минусы

Это активный ИК барьер на пути поднимающегося дымового потока, который вызывает затухание сигнала – срабатывает линейный ИП, состоящий из излучателя и фотоприемника.

Преимущества – длина контролируемой зоны – до 150 м, замены десятков/сотен точечных дымовых ИП несколькими комплектами линейных извещателей, снижение затрат на монтаж и обслуживание.

Оптико-электронный точечный

Характеристика и чувствительность

К таким извещателям относятся, как традиционные аналоговые, в том числе автономные оптико-электронные ИП, так и более современные адресно-аналоговые устройства обнаружения дыма.

Например, следующие модели изделий:

  • ИП 212-45 – двухпроводной оптический точечный датчик дыма от ГК «Рубеж». Габариты – 93 х 46 мм. Питание по ШС – 9–30 В, удобные безвинтовые контакты. Защита – IP Температурный диапазон впечатляет – от – 45 до + 55℃.
  • ИП 212-53 – четырехпроводной дымовой ИП от компании «Сигнал-Спецавтоматика». Размеры – 100 х 49 мм. Напряжение питания – от 10 до 15 В. Эксплуатируется при температурах от – 30 до + 60℃.

Принцип работы, плюсы и минусы

Датчики дыма таких извещателей реагируют на продукты пиролиза органических веществ, воздействующих на способность рассеивать/поглощать излучение в ИК, УФ диапазонах спектра. Эта формулировка из НПБ 65-97 кратко описывает принцип работы подобных устройств.

Учитывая многообразие видов/типов, модификаций, марок/моделей дымовых ИП для построения надежной установки/системы АПС для защиты своего объекта собственнику, руководителю предприятия/учреждения следует обратиться в специализированные организации, выполняющие проектные, монтажно-наладочные работы для оптимального выбора оборудования как по техническим характеристикам, совместимости, так и по общим затратам.

Подробное видео по теме

Вам также может быть интересно:

Источник: https://fireman.club/statyi-polzovateley/izveshhatel-pozharnyiy-dyimovoy-modeli-harakteristiki-printsip-rabotyi/

Дымовые пожарные извещатели компании «Болид»

Дата: 22.01.2018 Просмотров: 452

Это наиболее востребованный вид датчиков о пожаре. Область установки – от жилых домов, квартир до цехов, опасных в пожарном отношении, производств, но большей частью они необходимы для защиты объектов общественного назначения: административных учреждений, культурно-зрелищных, торгово-развлекательных, спортивных зданий, сооружений.

Объясняется это просто, ведь именно такие объекты характеризуются пожарной нагрузкой, склонной в начале развития пожара гореть с образованием большого количества дыма, а не сопровождающаяся резким скачком температурного фона в помещениях.

Среди многих отечественных изготовителей дымовых пожарных извещателей необходимо выделить продукцию НВП «Болид», отличающуюся надежностью, технологическими преимуществами, качеством используемых материалов/комплектующих, отличным дизайном.

Дымовые извещатели

Сегодня компания «Болид» выпускает следующую линейку изделий этого вида из нескольких типов датчиков:

  • ДИП-34ПА – порогово-адресный дымовой извещатель. Габариты – 100/46 мм. Датчик конструктивно защищен от пыли/грязи – IP 41. Питание по двухпроводному ШС – 9–30 В. В адресный ШС прибора «Сигнал-10» включается до 10 шт., а всего – до 100 таких изделий с автоматическим определением адреса извещателя, что позволяет в процессе наблюдения за ситуацией на защищаемом объекте точно и быстро, без визуального контроля определять место возникновения первичного очага пожара. Инерционность срабатывания дымового датчика – не больше 10 с. Эксплуатируется в диапазоне: от – 30 до + 55°C.
  • ДИП-34А – это более инновационное оптико-электронное адресно-аналоговое устройство для обнаружения мельчайших частиц дыма в воздухе защищаемого помещения по сравнению с ДИП-34ПА, с возможностью программирования различных режимов работы, в том числе уровней задымления воздушной среды. Извещатель осуществляет контроль запыленности воздушной среды, концентрации дыма.
  • Габариты – 100/47 мм. Пороговое срабатывание – не больше 10 с. Защищен от пыли/влаги – IP 41. Температура эксплуатации: от — 30 до + 55°C. Также как ДИП-43ПА устанавливается на потолок, а с помощью монтажных комплектов МК-1 и 2 в подвесные/натяжные потолки. Установленный срок службы устройства – 10 лет. Используется совместно с блоком «С2000-КДЛ» – до 127 шт.
  • ДИП-34АВТ. Автономный пороговый датчик дыма. Питание – тип «Крона». Размер с монтажной розеткой – 102/35 мм. Предназначен для установки в жилых помещениях квартир многоэтажных зданий, частных домов. Возможно объединение в одну систему до 38 устройств для повышения надежности. Выдает мощный звуковой/световой сигнал тревоги, способный привлечь внимание, всех находящихся внутри защищаемого объекта, автоматически предупреждает об обязательности замены элемента питания. Надежно защищен от проникновения насекомых внутрь корпуса.
  • С2000Р-ДИП – радиоканальный адресно-аналоговый датчик дыма, работающий в максимально-дифференциальных режимах, которые можно выбрать при установке. Используется с адресным расширителем сигнала С2000Р-АРР32. Датчик ведет постоянный контроль задымленности/запыленности воздуха в помещении. Дальность работы на открытом месте достигает 300 м, в помещениях ограничивается строительными конструкциями, технологическим/электромагнитными помехами. Инерционность – не больше 10 с.
  • Размеры изделия – 102/50 мм. Защита – IP 40. Элементы питания: основной/резервный – 3, 6/3 В. Средний срок работы без замены питания – 6 лет. Постоянный контроль: целостности корпуса, отрыва крепежного основания, состояния устройства, заряда элементов питания, качества радиосвязи. Обнаружение внутренних неисправностей – не больше 60 с.
Читайте также:  Лазерная сигнализация своими руками в домашних условиях: схема

Извещатели во взрывозащищенном исполнении

По нормам/правилам ПБ для защиты помещений, пожарных отсеков многих опасных производств требуются дымовые датчики. Компания выпускает два типа таких извещателей во взрывозащищенном варианте:

  • ИПД-ЕХ – оптико-электронный пороговый датчик дыма, работающий с прибором «Сигнал-20SMD». Потребление тока – 100 мкА. Взрывозащита – 0ExiaIIBT6X. Защита оболочки – IP 30. Может использоваться от – 30 до + 55°C.
  • ИПДЛ-ЕХ – оптико-электронный линейный датчик дыма, состоящий из двух блоков – излучателя/приемника. Маркировка — 0ExiaIIBT6X, защита – IP 41. Дальность работы – 8– 150 м. Температура эксплуатации – от — 25 до + 55°C.

При средней по рынку стоимости за изделие дымовые извещатели компании «Болид» по техническим показателям значительно превосходят продукцию как отечественных, так и зарубежных конкурентов.

По-видимому, не зря компания носит название научно-внедренческого предприятия – все новейшие разработки незамедлительно находят свое воплощение в металле и пластике; а оборудование систем безопасности, программное обеспечение НВП «Болид» можно встретить на тысячах защищенных объектов от Калининграда до Камчатки.

Источник: https://etos-sb.ru/blog_etos/izvashateli-bolid

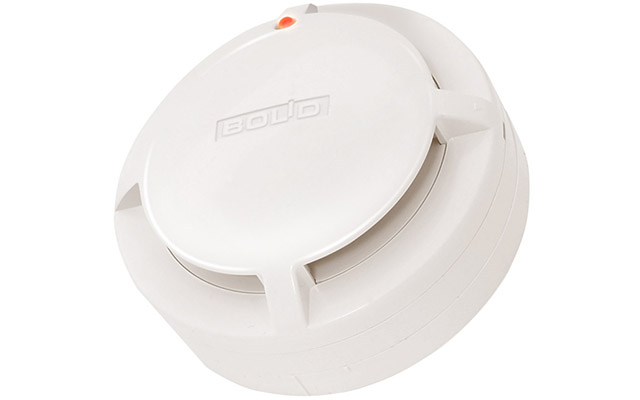

ДИП-34ПА (Bolid) Пожарный извещатель

Извещатель пожарный дымовой оптико-электронный адресный, предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений.

Применяется с блочно-модульным приёмно-контрольным прибором, состоящим из блока «Сигнал-10» и сетевого контроллера (пульта контроля и управления «С2000М» либо компьютера с установленным ПО АРМ «Орион»).

Выдает сообщения «Пожар», «Неисправность», «Запыленность», «Тест»

Извещатель пожарный оптико-электронный  адресный дымовой ДИП-34ПА, компании Болид (Bolid):

Дополнительные устройства в охранно-пожарной сигнализации серии ДИП обладают стабильными характеристиками и относятся к разряду «Универсальные вспомогательные приборы».

  • До десяти адресуемых извещателей в шлейфе;
  • Обнаружение пожара на ранней стадии;
  • Проверка рабочего состояния;
  • Проверка уровня запылённости;
  • Рабочее состояние посредством светового сигнала;
  • Контроль исправной работы нажатием на световод или при помощи лазерного тестера;
  • Защищает от насекомых;
  • Имеет предохраняющую крышку, на случай проведения ремонтных работ;
  • Подходит к монтажным комплектам крепления в подвесной потолок МК-1 и МК-2

Широкий ассортимент приборов марки BOLID позволяет сделать выбор модели под любой запрос и функциональность. Большой выбор порадует компании занимающиеся установкой систем пожарной и охранной сигнализации и их Заказчиков.

Технические характеристики ДИП-34ПА (Болид)

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА
Чувствительность извещателя соответствует задымленности окружающей среды с оптической плотностью
Инерционность срабатывания извещателя при достижении пороговой удельной оптической плотности окружающей среды не превышает 10 с
Потребляемый извещателем ток не более 0,5 мА
Время технической готовности извещателя не более 10 с
Рабочий диапазон температур от минус 30 до +55°C
Относительная влажность до 93% при +40°C
Степень защиты корпуса IР41
Габаритные размеры извещателя вместе с розеткой диаметр 100 мм высота 46мм
Масса не более 0,2 кг
Средний срок службы 10 лет
Тип монтажа потолочный
Комплектация:
  • извещатель ИП212-34ПА «ДИП-34ПА»
  • розетка присоединительная АЦДР.685115.002
  • этикетка
  • наклейка «Адрес»
  • защитная крышка
  • индивидуальная упаковка

Рекомендуемая сфера применения и установки:

  • Сигнализация для офиса;
  • Пожарная сигнализация для кафе и клубов;
  • Сигнализация в магазин;
  • Пожарные системы для склада и служебных помещений;
  • Автономная пожарная сигнализация для квартиры, дома или коттеджа;
  • Пожарная сигнализация для крытых автостоянок, гаражей и парковок;
  • Комплексная пожарная защита для госучреждений (детские сады, школы, другие учебные заведения)

Особое внимание при выборе отведите на внимательное изучение технических характеристик, выбору подходящих охранных извещателей, пожарных извещателей, источника питания, специальной кабельной продукции. Приборы линии ДИП являются одними из лучших по соотношению цена-качество и рекомендованы для использования в системах охранно-пожарной сигнализации большого спектра.

Аналоги ДИП-34ПА и другие похожие по характеристикам приборы: ИПР 513-3АМ

Купить и заказать доставку систем пожарной сигнализации в г. Москва:

Дымовой оптико-электронный адресный пожарный извещатель ДИП-34ПА, а также другую продукцию Bolid (их аналоги, извещатели, приборы контроля) Вы можете заказать и купить через интернет-магазин пожарной сигнализации нашего сайта или заказать доставку и услуги по профессиональному монтажу в Ваших помещениях по Москве в компании «АБарс». (Внимание, доставка осуществляется бесплатно при заказе от 60 тысяч рублей).

  • Описание
  • Технические характеристики
  • Вопрос-ответ
  • Дымовой оптико-электронный адресный пожарный извещатель ДИП-34ПА Болид — это один из вспомогательных элементов при построении качественной и эффективной системы пожарной сигнализации. От качества и функциональности напрямую зависит вся организация безопасности на любом типе объектов, от большого банка, до квартиры;
  • Правильность выбора пожарного извещателя позволит Вам построить пожарную систему, которая максимально защитит Ваше имущество и Вас самих. Монтаж (установка) адресного ручного пожарного извещателя Болид ДИП-34ПА должен производится только сертифицированными специалистами слаботочных систем. Это трудоемкий процесс, требующий определенных знаний, навыков и опыта;
  • Продукция компании НПО «BOLID» зарекомендовала себя как недорогая, гибкая и надёжная на Российском рынке  пожарной безопасности;
  • Подробная схема и варианты подключения, паспорт устройства и инструкцию Вы можете скачать на официальном сайте компании Болид или на нашем сайте в разделе «Документация»
  • Чувствительность извещателя соответствует задымленности окружающей среды с оптической плотностью: 0,05…0,2 дБ/м
  • Инерционность срабатывания извещателя при достижении пороговой удельной оптической плотности окружающей среды: не превышает 10 с
  • Потребляемый извещателем ток: не более 0,5 мА
  • Время технической готовности извещателя: не более 10 с
  • Рабочий диапазон температур: от минус 30 до +55°C
  • Относительная влажность: до 93% при +40°C
  • Степень защиты корпуса: IР41
  • Габаритные размеры извещателя вместе с розеткой: диаметр 100 мм высота 46 мм
  • Масса: не более 0,2 кг
  • Средний срок службы: 10 лет
  • Тип монтажа: потолочный

Источник: http://abars.ru/katalog-oborudovaniya/pozharnye-sistemy/pozharnye-izveschateli/item/dip-34pa-bolid-pozharnyj-izveshhatel

Особенности адресной пожарной сигнализации

Своевременно зафиксировать, отреагировать, предупредить о возникшем возгорании – задача противопожарной системы, пороговой, адресной. Пороговая система помогает определить наличие возгорания без конкретной локализации. Адресная пожарная сигнализация (АПС) определяет конкретное месторасположение, помещение, внутри которого начинается пожар.

Что такое адресная пожарная сигнализация

Адресные системы представляют собой схему, включающую контрольную панель, адресные датчики, линии связи. Отличие от пороговой состоит в том, что контрольным устройствам назначен отдельный адрес, благодаря чему очаг возгорания определяется с точностью до помещения, зоны объекта.

Датчики с определенной периодичностью проверяются контрольным пультом. Посылаемый сигнал возвращается обратно, анализируется, при необходимости принимаются противопожарные меры, предусмотренные регламентом охранной службы.

Адресно-пороговые системы пожарной сигнализации характеризуются тем, что контроллер самостоятельно принимает решение сменить состояние при наличии признаков, определяющих возникновение возгорания.

Датчики подают сигнал из нескольких состояний: «Пожар», «Внимание», «Норма», «Запыление» и т.д. Приборно-контрольной панели кабель для адресных систем пожарной сигнализации передает информационный сигнал, свидетельствующий о начале пожара.

Присутствует небольшой процент ложных срабатываний.

Адресно аналоговая пожарная сигнализация – усовершенствованный вариант.

Решение об изменении состояния датчика принимается приборно-контрольной панелью после анализа поступающей информации, которую передает кабель для адресных систем пожарной сигнализации.

Целесообразно применять на больших по площади объектах с несколькими десятками помещений, чтобы не тратить время на поиск очага возгорания (как у пороговых систем).

Функции

Функциональное назначение системы пожарной сигнализации:

  • Выявлять начальные признаки пожара при помощи совокупности противопожарного оборудования (сеть датчиков, линии связи различной геометрии);
  • Анализировать, перерабатывать информационные данные, поступающие от контрольных устройств, принимать решения о текущем состоянии приборов (адресно аналоговая система пожарной сигнализации);
  • Записывать полученные данные в протокол программы, полученные через кабель для адресных систем пожарной сигнализации;
  • Передавать полученную информацию центральному компьютеру поста охраны;
  • При наличии определенных информационных сигналов, свидетельствующих о воспламенении, управлять, изменять текущее состояние контрольных устройств внутри зоны возгорания («Пожар»);
  • Управлять звуковыми, световыми средствами оповещения для своевременной эвакуации рабочего персонала через кабель для адресных систем пожарной сигнализации;
  • Включать установленные средства ликвидации возгорания, дымоудаления (автоматическая пожарная сигнализация);
  • Оповещать пост охраны, дежурный пост пожарной бригады об экстренной ситуации.
Читайте также:  Виды методов и средств защиты информации: физические, психологические и организационные

Технические характеристики

Адресно-аналоговая сигнализация при пожаре обладает определенными техническими параметрами, определяющими качество, принцип работы системы:

  • Емкостный объем адресной аналоговой схемы, позволяющей организовать системное взаимодействие датчиков (до 10000), модулей (до 2000);
  • Возможность организовать сетевой принцип работы до 500 приборов, цель которого – обмен информационными сигналами внутри сети;
  • Информационная вместимость модуля, способного анализировать данные до 1500 подключенных адресно-аналоговых колец;
  • Присутствие строки уравнения для управления реле (возможно создавать до 1000 таких уравнений);
  • Геометрия построения информационного шлейфа, основа которого – кабель для адресных систем пожарной сигнализации. Представлены формами: радиальные, кольцевые, древовидные, звезда и др.;
  • Типовое разнообразие модульных, контрольных устройств – 20-30 видов внутри одной системы;
  • Информативность, лаконичность на пользовательском уровне;
  • Интеграция с подобными однотипными системами, возможность устанавливать резервный объем;
  • Оснащение дополнительными источниками питания (аккумуляторные батареи, генераторы на жидком топливе);
  • Интеграция при необходимости со СКУД.

Оборудование

Адресная охранно пожарная сигнализация включает в компонентный состав структурные элементы:

  • Контрольные устройства фиксирования начальных признаков пожара – датчики. В зависимости от признака, на который они конструктивно призваны реагировать, делятся на:
    Дымовые – определение начала пожара по степени оптической плотности воздуха;

Тепловые – реагирование на повышение температуры воздуха до заранее определенного порога; Датчики пламени – определение возгорания путем реакции на цветовой спектр появившегося пламени; Газовые – улавливают наличие в воздухе угарного газа, выделяющегося при горении;

Комбинированные – совмещение нескольких чувствительных элементов внутри общего корпуса. Уменьшают процент ложного срабатывания.

В зависимости от способа определения начальных признаков воспламенения:

Инфракрасные

Ультразвуковые

Лазерные
и другие.

  • Контрольно-приемное оборудование.
  • Периферийное оборудование (кабель для адресных систем пожарной сигнализации).
  • Прибор централизованного контроля за системой (компьютер с установленным специальным программным обеспечением, приборно-контрольный пульт).

Адресный шлейф

Адресная схема противопожарной сигнализации организовывается в единую сеть при помощи шлейфа. Шлейф пожарной сигнализации размещается радиальным, кольцевым способом.

Аналоговый вид системы использует кольцевую топологию.

Распределенный таким образом кабель для адресных систем пожарной сигнализации позволяет отсеивать ложные сигналы, определять участок обрыва, отличать неполадки шлейфа от случая возгорания.

Когда выбирается кабель для адресных систем пожарной сигнализации, обращается внимание на его параметры, влияющие на эффективность передачи сигнала:

  • Сечение провода – не менее 0,5 мм. При меньшем сечении информация искажается, снижается точность передачи адресного сигнала, надежность. Иногда приводит к выходу из строя датчиков во время значительной нагрузки на шлейфовый кабель для адресных систем пожарной безопасности.
  • Защитное покрытие обязательно. Кабель для адресных систем пожарной сигнализации теплоизолируется, покрывается негорючей оболочкой. Параметры изоляции указываются на внешнем покрытии: огнестойкость, параметры дымности, горючести, наличие экранирования.

Преимущества

Преимущества адресной пожарной сигнализации аналогового типа:

  • Схема подключения не использует тепловые приборы извещения с указанием максимально допустимого температурного предела;
  • Контрольные устройства отличаются работоспособностью в экстренных условиях;
  • Приемно-контрольная панель многофункциональна, дополнительный монтаж вспомогательных механизмов не требуется;
  • Расположение извещателей позволяет своевременно выявлять очаг воспламенения, применяя несколько одновременных способов обработки информационного сигнала;
  • Многозадачность извещательного механизма, приемно-контрольного пульта быстро запускают в действие автоматическую систему пожаротушения;
  • Сниженное число электронных элементов;
  • Оборудование оснащено микроконтроллерами, характеризующимися высокой степенью надежности;
  • Проект адресной системы, прошивка запуск линий просты в осуществлении;
  • Программирование системы позволяет оперативно реагировать, передавать информацию на центральный пункт, задавать определенные параметры реагирования контрольных устройств;
  • Кабель для адресных систем пожарной сигнализации может располагаться кольцевым способом, оснащаться механизмами блокировки при коротком замыкании.

Пожарная сигнализация Болид

Адресная система пожарной сигнализации Болид – совокупность технических, электронных средств противопожарной безопасности, которые связывает между собой кабель для адресных систем пожарной сигнализации. Программное обеспечение (кдл схема) устанавливает алгоритм взаимодействия контрольных устройств и приемно-контрольного пульта, передачу тревожного сигнала пульту охранной службы.

Пожарная сигнализация Болид осуществляет:

  • Круглосуточный контроль за объектом, территорией, помещением при помощи камер видеонаблюдения;
  • Прием, анализ, отслеживание информационных сигналов датчиков, принятие решения об изменении состояния контрольных устройств;
  • Оповещение при неисправности внутри системы;
  • Определение точного месторасположения очага воспламенения по индивидуальному адресу датчика, реагирующего на определенный признак появления пожара: задымление, повышение температуры, появление угарного газа;
  • Автоматическое включение звукового, светового извещения о пожаре для своевременной эвакуации персонала4
  • Автоматическое включение средств пожаротушения при достоверном определении воспламенения, задымления пространства;
  • Передачу тревожного сигнала на пульт охранной службы для своевременного реагирования;
  • Оповещение владельца объекта об экстренной ситуации.

Виды:

  • Gsm-сигнализация. Передает тревожный сигнал владельцу объекта на мобильный телефон посредством канала мобильной связи.
  • «Болид-Орион». Оборудована защитой от ложных срабатываний, опцией распознавания двойного срабатывания датчиков, которые объединяет общий кабель для адресных систем пожарной сигнализации.
  • Беспроводная схема контролируется мобильным телефоном с установленной программой, пультом дистанционного управления или приемно-контрольным пультом.
  • Радиоканальная. Не требуется кабель для адресных систем пожарной сигнализации. Передача данных производится по радиоканалу (2405-2480 МГц). Внутри помещений допускается расстояние 60 м от передатчика до контрольного устройства, на открытом пространстве расстояние составляет до 1500 м.

Пожарная сигнализация Рубеж

Адресная система пожарной сигнализации Рубеж – адресно-аналоговая совокупность технических, программных средств реагирования, борьбы с очагом возгорания. Обладает преимуществами аналоговых схем. Функции:

  • Защитить объект противопожарной, охранной сетью распределенных по пространству технических средств, которые объединяет между собой кабель для адресных систем пожарной сигнализации.
  • Организовать схему светового, звукового оповещения о пожаре;
  • Управлять эвакуацией персонала, людей за пределы объекта;
  • Обеспечить организацию противодымного вентилирования;
  • Оснастить устройствами пожаротушения;
  • Передать сигналы управления другим жизнеобеспечивающим коммуникациям здания (вентиляция, лифт и т.д.);
  • Передавать тревожный сигнал пультам централизованного наблюдения.

Пожарная сигнализация Рубеж конструктивно включает подсистемы:

  • Противопожарная сигнализационная сеть;
  • Средства, механизмы оповещения, эвакуации персонала;
  • Средства управления противодымным вентилированием;
  • Механизмы управления ликвидацией пожара;
  • Технические, электронные средства передачи информационного сигнала.

Система пожарной сигнализации Бирюза

Система пожарной сигнализации Бирюза – адресно-аналоговая схема организации технических, механических, электронных средств контроля противопожарного состояния объекта, территории, промышленных помещений.

Адресно аналоговая система пожарной сигнализации, особенности:

  • Контролирующие устройства только фиксируют текущее состояние охраняемого объекта, решение принимается централизованной панелью управления, что снижает число ложных срабатываний.
  • К адресному прибору АПКП Бирюза извещатели подключает кабель для адресных систем пожарной сигнализации, составляющий двухпроводной защищенный шлейф.
  • Адресный модуль управляет 252 адресными устройствами.
  • Возможность объединить по сети Интернет до 255 устройств в общи блок, 32 контрольных устройства по линии RS485/
  • Информация по контролируемой зоне выводится на централизованный пульт.
  • Наличие извещателей: дымовой, тепловой, ручной, комбинированный.
  • Датчики оснащаются изоляторами короткого замыкания, которые защищают кабель для адресных систем пожарной сигнализации.

Перед тем, как производить монтаж (обязательное снятие адресных бирок после извлечения из коробки), осуществляется проектирование в соответствии с НПБ 58 97, составляется смета. Специалисты проходят курсы по изучению, установке, обслуживанию подобных устройств на территории производителя.

  • Газовый бойлер представляет собой бак, внутри которого находится нагревательная трубка — змеевик. Змеевик получает тепло от…
  • Выбор отопления должен быть проведен заранее. Связано это с тем, что при работах под ключ, строители…
  • В этом материале мы поговорим о том, на что следует обращать внимание при выборе электропечи, ее…

Источник: https://foundmaster.ru/firefs/osobennosti-adresnoj-pozharnoj-signalizatsii.html

Ссылка на основную публикацию
