Автоматические системы водяного пожаротушения обеспечивают эффективную борьбу с возгоранием без участия человека. Наибольшей популярностью в этой группе оборудования пользуется спринклерная система пожаротушения.

Спринклерная система пожаротушения: принцип действия

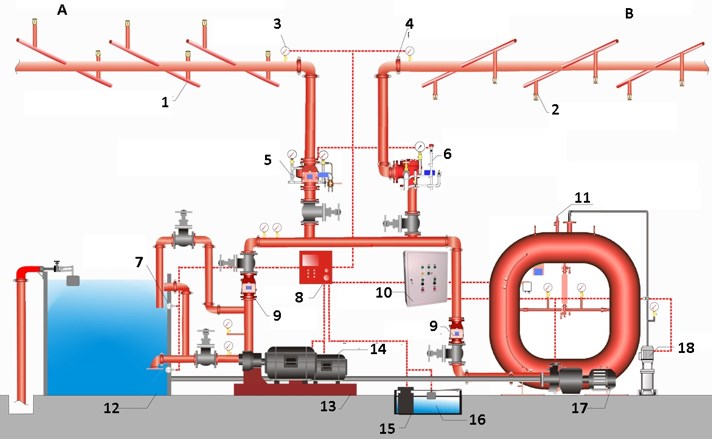

Устройства спринклерной системы пожаротушения представляют собой водопроводные сети, постоянно готовые к подаче огнетушащего вещества (воды или специального состава) под значительным давлением.

В обычном состоянии разбрызгиватели, равномерно распределенные по площади помещения, закрыты спринклерами – специальными насадками из легкосплавного материала.

При возникновении пожара и воздействии на клапан высокой температуры пломба вскрывается и обеспечивает подачу огнетушащего средства на место возгорания.

В зависимости от особенностей объекта, его площади и конфигурации, спринклерная система пожаротушения может быть разделена на отдельные секции с собственными контрольно-сигнальными клапанами, а также, при необходимости, оборудоваться средствами подачи сжатого воздуха для повышения давления в сети.

Требования к спринклерным системам пожаротушения, виды и стандарты

Большинство тепловых замков, установленных на спринклерные системы, срабатывают при температурах:

  • 79°С;
  • 93°С;
  • 141°С;
  • 182°С.

Первые две категории спринклерной системы пожаротушения считаются низкотемпературными. Согласно требованиям ГОСТ Р 51043-2002 и отраслевым стандартам время их срабатывания не должно превышать 300 секунд. Для высокотемпературных систем (141°С и 182°С) допускается время реакции теплового замка на нагрев до 600 секунд.

Большое значение имеет регулярное обслуживание систем пожаротушения спринклерного типа для поддержания ее в рабочем состоянии. Оросители следует регулярно проверять на наличии физических повреждений, протечек, следов разрушения и коррозии.

При обнаружении таких дефектов тепловые замки подлежат обязательной замене со сливом жидкости и перезапуском системы.

Кроме того, даже при отсутствии видимых недостатков, срок эксплуатации спринклерной системы не должен превышать 10 лет с момента производства.

Применение спринклерных систем пожаротушения

Чаще всего спринклерные системы пожаротушения применяются в зданиях или сооружениях промышленного, административного и коммерческого назначения.

По желанию заказчика спринклерные системы пожаротушения могут быть установлены и в жилых домах, а также на других объектах, специфика которых позволит провести монтаж и обслуживание сети.

Эффективность спринклерных систем пожаротушения

По статистике спринклерное пожаротушение обеспечивает подавление возгораний при срабатывании одного оросителя в 10-40% случаев. До 80% пожаров удается устранить при включении до 10 клапанов на значительной территории.

Эти данные указывают на высокую эффективность систем этой группы при их невысокой стоимости, полностью автоматическом режиме работы и независимости оборудования от подключения к электросети.

Такие преимущества определяют лидирующее положение спринклерных сетей среди систем автоматического пожаротушения.



Стоимость проектирования и монтажа спринклерной системы пожаротушения Вас расчитают наши специалисты: (812) 643-14-20

Другие услуги компании

Источник: http://GarantPB.ru/sprinklernye_sistemy_pogarotushenie

Монтаж спринклерной системы пожаротушения —

В офисных помещениях, зданиях административного или коммерческого назначения, часто можно увидеть на потолке небольшие датчики – спринклеры. Они термочувствительны, т. е. реагируют на повышение температуры. Результатом активации спринклеров является автоматический запуск процесса пожаротушения.

Принцип работы

Устройства и оборудование, входящие в состав АСПТ со временем совершенствуются, благодаря чему современные спринклерные системы отличаются высокой эффективностью, скоростью срабатывания и надежностью. Что касается принципа действия АСПТ, он не меняется со времени изобретения этого способа водяного пожаротушения.

Схема работы АСПТ проста:

  • в ходе пожара повышается температура в помещении;
  • датчики реагируют на избыток тепла и разрушаются;
  • трубопровод, постоянно заполненный водой под давлением, разгерметизируется;
  • автоматически включаются насосы-повысители напора;
  • огнетушащее вещество разбрызгивается через все активированные спринклеры-распылители, ликвидируя пожар в помещении.

Поскольку спринклерная система автоматическая и чаще всего связана с другими охранно-пожарными системами здания, одновременно с началом тушения пожара, подается сообщение о ЧС на пульт охраны, включается система оповещения и управления эвакуацией, отключается вентиляция, лифты вызываются на 1-й этаж и блокируются после открывания створок.

Устройство

Спринклерная система пожаротушения основана на водопроводе, присутствующем в здании.

В отапливаемых строениях трубы постоянно заполнены водой (если не используется другой вид ОТВ), которая находится под определенным давлением благодаря насосному оборудованию.

Если АСПТ сработает и начнется процесс распыления воды по охраняемому объему, насосы обеспечат давление в системе на достаточном уровне для тушения пожара.

В тех зданиях, которые зимой не отапливаются, предусматривают опустошение водопровода в холодное время года. Это предотвращает замерзание воды в трубах. На зиму трубопровод заполняют сжатым воздухом.

Если возникнет пожар, воздух быстро выпускается из системы и трубы заполняются огнетушащим составом.

Единственным недостатком при таком, сухом, устройстве спринклерной системы, является увеличение времени от поступления сигнала  о пожаре до начала тушения огня.

Расчет

Для того, чтобы система пожаротушения на объекте была эффективной, т. е. четко и результативно выполняла возложенные на нее функции, каждый ее элемент должен быть тщательно продуман еще на стадии проектирования.

Проектировщик, в частности, обязан определить:

  • расход воды, если возникнет пожар;
  • интенсивность орошения защищаемого пространства;
  • соответствие 2-го параметра нормативным значениям;
  • напор водопитателей;
  • оптимальный диаметр труб.

Учитывая все необходимые показатели, специалист проводит расчет системы спринклерного пожаротушения с оптимальными для конкретного объекта показателями.

Испытание

После того, как АСПТ спроектирована и смонтирована на объекте, еще до запуска в эксплуатацию обязательно проводят ее испытание. Такие работы осуществляют мастера специализированных обслуживающих компаний. Порядок испытаний должен соответствовать ГОСТ 50680-94 и другим правилам и нормативам.

Спринклерные установки испытывают в 2 этапа:

  1. Имитация пожара (при помощи теплового импульса) для проверки работоспособности спринклерных оросителей.
  2.  Замена на испытуемом участке спринклеров на дренчеры, ручной запуск АСПТ.

Далее система проходит проверку по каждому из пунктов ГОСТа.

Недостатки

Несмотря на то, что спринклерное пожаротушение – это простой, эффективный и недорогой способ обезопасить здание от пожара, у таких систем есть свои недостатки:

  • ограничение в использовании при низких температурах;
  • необходимость замены спринклеров после их срабатывания;
  • реакция системы только на повышение тепла, без учета задымления помещения и других факторов пожара;
  • вода, как ОТВ, подходит не для всех типов объектов.

Для выбора подходящей системы пожаротушения лучшим решением будет обратиться за помощью к специалистам, имеющим опыт проектирования и монтажа противопожарного оборудования.

Теоретические знания и практический опыт в области обеспечения пожарной безопасности разных типов зданий – это гарантия того, что Вам подскажут действительно надежный, эффективный и выгодный способ защиты для Вашего объекта.

Источник: http://pbexpert01.ru/montazh-sprinklernoy-sistemyi-pozharotusheniya/

Спринклерная система пожаротушения: принцип работы

Домашний уют 31 октября 2014

Человек всегда стремился добиться совершенства практически во всем. Реальным подтверждением этому служит прогресс в технической области. Сегодня совершенно на другой уровень, более высокий, вышла система пожаротушения.

Современные способы ликвидации огня позволяют сохранить жизни людей, находящихся в определенных помещениях, а также уберечь их имущество. Одним из вариантов борьбы с пожаром стала спринклерная система, которая устраняет возгорание сразу же после его возникновения.

Если объект оснащен таким способом тушения открытого пламени, то не приходится дожидаться приезда специальных служб, а также пользоваться огнетушителями.

Разновидности противопожарного водоснабжения

Сегодня для зданий общественного назначения создают спринклерные и дренчерные системы. Первые бывают воздушными, водяными и смешанными. Эти системы предназначены для установки в помещениях как с отоплением, так и без него.

В водяных установках трубопроводы полностью заполнены жидкостью. Поэтому используются такие системы только в отапливаемых помещениях. В воздушных установках вода поступает в трубопровод только после срабатывания контрольно-сигнального клапана.

Их можно использовать в неотапливаемых помещениях. Трубопроводы изначально заполнены сжатым воздухом, поэтому только после его выхода начинается тушение огня водой. Также для помещений, которые не имеют отопления, применяются смешанные системы.

В таких установках трубопроводы летом заполнены водой, а зимой в них находится сжатый воздух, так как жидкость при низких температурах замерзает.

Дренчерные системы имеют в своем составе головки, которые оснащены отверстиями диаметром 8, 10 и 12,7 мм. Такие элементы применяются не только для тушения пожара, но также с их помощью создаются водяные завесы. Они предназначены для изоляции очагов возгорания. В действие такие системы могут приводиться ручным и автоматическим методом.

Читайте также:  Ибп для систем видеонаблюдения: параметры и важные характеристики при выборе

Особенности применения установок спринклерного типа

Такой вид тушения пожаров происходит полностью автоматически. Спринклерная система создается на больших объектах.

Особенностью этих установок является локализация открытого пламени на закрытых площадях, где распространение огня сопровождается большим количеством тепловыделений.

Чаще всего такой способ тушения пожаров применяется в местах большого скопления людей, на автостоянках, имеющих закрытый тип, в многочисленных офисах, торговых и производственных помещениях.

Видео по теме

Принцип работы

Из водопроводных сетей состоит любая спринклерная система пожаротушения. Принцип работы заключается в том, что установка всегда готова к подаче вещества, которое способствует ликвидации возгорания. Это может быть вода или специальный состав. Работа системы осуществляется под высоким давлением.

По всей площади определенного помещения распределены разбрызгиватели, которые в обычном состоянии закрыты спринклерами. Ими являются специальные насадки, изготовленные из легкосплавного материала.

Когда возникает пожар, на клапан воздействует высокая температура, при этом происходит вскрытие пломбы и осуществляется подача средства для тушения пламени.

Особенности конструкции

Спринклерная система пожаротушения может состоять из нескольких отдельных секций. Каждая из них оснащается индивидуальным контрольно-сигнальным клапаном.

Также отдельная секция может оборудоваться специальными устройствами, которые осуществляют подачу сжатого воздуха. Это необходимо для того, чтобы повысить давление в трубопроводах.

Такие особенности конструкции систем пожаротушения зависят от площади объекта, а также его конфигурации.

Виды устанавливаемого оборудования

Любая спринклерная система имеет тепловые замки. В большинстве случаев они срабатывают, когда температура достигает 79, 93, 141 или 182 градусов. Первые два значения относятся к низкотемпературным системам.

Их срабатывание должно происходить не позднее чем через 300 секунд после возникновения пожара. Такое требование указано в ГОСТ Р 51043-2002. Два следующих значения относятся к высокотемпературным системам.

Для них тепловой замок должен сработать не позднее чем через 600 секунд после того, как началось воспламенение в помещении.

Проектирование и монтаж спринклерной системы пожаротушения

Первоначально всегда необходимо выполнить проект. Он понадобится для правильного размещения на объекте оборудования и трубопроводов системы пожаротушения. Когда выполняется разработка чертежей, всегда учитывается площадь определенного помещения.

Также необходимо принимать во внимание расход вещества, требуемого для тушения пожара. В зависимости от типа помещения определяется месторасположение каждого элемента системы, которыми являются оросители, трубопроводы, а также насосная станция и узел управления.

При этом обязательно учитывается высота потолков, существующая вентиляция и параметры, при которых будет осуществляться подача воды.

Монтаж спринклерной системы состоит из нескольких этапов. На объект сначала поставляются все необходимые материалы и комплектующие. Затем выполняется прокладка кабелей и непосредственно самих трубопроводов системы. Далее осуществляется монтаж других элементов, которые входят в состав установки пожаротушения. На последнем этапе проводятся пуско-наладочные испытания.

Основной элемент для крепления труб

Трубопроводы спринклерных систем подвешиваются к горизонтальным поверхностям. В основном ими являются потолки помещений. Для упрощения монтажа труб применяют хомут для спринклерных систем. Внешний вид такого приспособления имеет каплевидную форму. Изготавливаются хомуты, как правило, из оцинкованной стали.

Они имеют различный диаметр, в зависимости от размеров используемых труб в системах. В хомутах существует специальное отверстие, которое предназначено для закрепления их на потолке. Чтобы выполнить такой процесс, необходимо вставить стержень с резьбой, который будет зафиксирован при помощи гайки.

При использовании такого способа монтажа существует возможность регулировать уровень трубопровода. Обычно первоначально выполняется установка необходимого количества хомутов на потолке, после чего производится монтаж непосредственно самой системы. Благодаря использованию таких элементов установка трубопроводов происходит очень быстро.

Хомуты можно крепить при помощи разных средств — это могут быть штифты или шпильки с резьбой.

Обслуживание установок

Спринклерная система, как и любая другая инженерная сеть, нуждается в регулярном сервисе. Он имеет большое значение для поддержания установки в рабочем состоянии. Одними из главных элементов являются оросители, которые необходимо постоянно проверять на предмет отсутствия повреждений физического характера.

Нужно следить за тем, чтобы у них не было протечек, а также на таких элементах не должны присутствовать следы коррозии и разрушения. Если дефекты все же будут обнаружены, то необходимо выполнить обязательно замену тепловых замков, при этом осуществляется полный слив жидкости. После проведения всех работ производится перезапуск системы.

Также владельцем таких установок необходимо знать, что их безаварийная эксплуатация возможна на протяжении 10 лет после выполнения монтажа.

Эффективность спринклерных систем

В настоящее время для получения достоверных сведений о работе какого-либо оборудования выполняют сбор сведений, из которых формируется статистика.

Согласно последним данным, спринклерная система пожаротушения эффективно выполняет свои задачи, если в 10-40% возможных случаев произойдет срабатывание хотя бы одного оросителя. До 80 процентов возгораний удается устранить при одновременном включении 10 клапанов.

При этом такая эффективность наблюдается на значительной территории. Выполнив монтаж спринклерной системы на объекте, владелец помещения израсходует минимальное количество денежных средств. В итоге он получит установку пожаротушения, которая будет полностью работать в автоматическом режиме.

Одновременно с этим она не зависит от подключения к электрической сети. Все перечисленные преимущества позволяют спринклерной установке занимать лидирующие позиции среди всех существующих на сегодня систем тушения пожаров.

Источник: fb.ruИдёт загрузка…Домашний уют
Балансировочный клапан для системы отопления: принцип работы, установка, инструкция

Какая бы ни была отопительная система, она предполагает необходимость настройки, сделать это можно самыми разными способами. Эти манипуляции требуются для того, чтобы параметры на отдельных участках сети были максимал…

Домашний уют
Сплит-системы инверторные: принцип работы

В решении вопроса об обеспечении в помещении необходимой температуры незаменимую помощь могут оказать кондиционеры. Инверторные сплит-системы, или инверторные кондиционеры, в настоящее время набирают большую популярно…

Интернет
Метапоисковые системы: примеры, принцип работы

Сеть Интернет, еще пару десятилетий назад только зарождающаяся в самых развитых странах, на нынешний момент развивается стретельными темпами, ни с чем не сравнимыми. Ежедневно количество информации в ней растет в геом…

Интернет
Платежные системы: список, принципы работы

На данный момент прогресс шагнул далеко. Расчеты уже давно происходят не только наличными, но и картой, а также онлайн через электронные платежные системы. Список этих сервисов регулярно пополняется.В настоящее…

Бизнес
Акустомагнитные противокражные системы: установка, принцип работы

Ни для кого не секрет, что сегодня практически все хотят иметь собственное дело, которое будет приносить хорошую прибыль. Как правило, сейчас многие открывают торговые точки. Но для того чтобы они успешно развивались,…

Автомобили
Принцип работы АБС. Антиблокировочная система ABS. Что такое ABS в автомобиле?

Что такое АБС (антиблокировочная система), вернее, как правильно расшифровывается эта аббревиатура, сейчас знают многие водители, а вот что именно она блокирует, и для чего это делается, знают лишь очень любопытные. И…

Автомобили
Система вентиляции картера: устройство, виды, принцип работы

В настоящее время, несмотря на стремительное развитие технологий, создать совершенно герметичную пару трения деталей — цилиндра и поршневого кольца — не представляется возможным. Поэтому в ДВС со временем при фу…

Читайте также:  Особенности самостоятельного подключения микрофона к камере видеонаблюдения

Автомобили
Система зажигания. Контактная система зажигания: схема, принцип работы

Система зажигания двигателя нужна для воспроизводства токов повышенного значения и раздачи его на контактные свечи воспламенения топлива. С учетом изменения оборотов коленчатого вала и нагрузок на мотор импульс высоко…

Автомобили
Система подачи топлива. Инжекторные системы, описание и принцип работы

Система подачи топлива нужна для поступления горючего из бензобака, его дальнейшей фильтрации, а также образования кислородно-топливной смеси с ее передачей в цилиндры двигателя. В настоящее время есть несколько видов…

Автомобили
Тормозная система: устройство и принцип работы

Тормозная система является самым важнейшим узлом в работе каждого современного автомобиля. От эффективности ее работы и исправного состояния напрямую зависит безопасность водителя и его пассажиров. Ее главна…

Источник: http://monateka.com/article/35888/

Спринклерная система пожаротушения

Спринклерная система пожаротушения нужна для ликвидирования небольшого локального воспламенения в закрытых помещениях. Данное оборудование полностью автоматизировано. Для активизирования работы устройства нет необходимости в тщательном контроле и непосредственном участии людей.

Принцип действия спринклерных противопожарных средств заключается в срабатывании спринклеров. Данные составляющие конструкцию оборудования оснащены легкоплавкими насадочными приспособлениями. После начинающего этапа возникновения пожарного бедствия подаются огнетушащие средства в центр образования пламени.

Функционирование спринклерной системы пожаротушения возможно лишь при использовании трубопроводных линий, собранных из качественных изделий металлопроката, полностью заполненных водой. В помещениях с постоянной температурой выше нуля градусов, в качестве тушащего средства используется только водные массы.

Спринклерная система пожаротушения соответствует высокотехническим требованиям пожарной безопасности, является наиболее востребованным устройством во время возведения многоэтажных конструкций и массовой застройке.

Спринклерная система пожаротушения — конструкция и монтаж оборудования

Оборудование пожаротушения являет из себя соединенную сеть труб оросителями, отверстия которых закрыто термочувствительными колбами, лопающимися в случае возрастания заданного температурного режима.

Когда квадратура помещения достаточно большая, то сетка устройств спринклерной системы пожаротушения разветвляется на индивидуальные сектора, монтируя на каждом участке автономный клапан звукового оповещения.

Устранение возгорания осуществляется путем вскрытия определенного количества разбрызгивателей. Их роль выполняют спринклеры, а также подача воды с помощью раздробленных струй непосредственно к центральному месту возгорания.

Как правило, головки спринклеров раскрываются за 2-3 минуты, при этом водный уровень доходит до водопитательного оборудования. Далее контролирующий оповестительный механизм активизирует противопожарные насосные приспособления, которые производят закачку необходимого объема водной массы, для борьбы с огнем.

Если в здании поддерживается минусовой температурный режим, применяют спринклерные механизмы, заполняемые воздушной массой, на определенном уровне.

Принцип работы спринклерной системы пожаротушения аналогичен действию системы, наполненной водным составом: от спринклерных устройств до сигнализирующего клапанного устройства, трубы пребывают под напором сжатого воздушного наполнения.

Выход воздушного потока, происходит во время получения сигнала от температурного датчика.

Принцип работы спринклерной системы пожаротушения

Сначала спринклерная система пожаротушения пытается сбалансировать напорное действие водопостачателя и общесистемный напор. С этой целью подается некоторый объем воды. После получения данных об отсутствии разницы напорных действий, возвратный механизм блокирует подвижный фиксирующий механизм.

Водооповещающее клапанное устройство совершает подготовительную процедуру к действию: вжимается в соответствующие пазы, в корпусной оболочке системы. Таким образом, рабочее состояние водосигнального клапанного устройства, блокирует подачу водных потоков в выходные отверстия оповестительной системы, до внутренних сигнальных приспособлений.

При правильном выполнении рабочей процедуры оросительного механизма образуется перепадное изменение рабочих напоров водной массы на входных (выходных) клапанных каналах, что способствует работе подвижного фиксатора. Водный наполнитель проходит желоб, который размещен между параллельными клапанами, а после сигнальное отверстие, которое направленно в сторону компенсаторной системы.

Спринклерная система пожаротушения хорошо зарекомендовала себя при борьбе с локальными пожарами. Единственный минус системы в том, что сработавшие (в том числе и в учебных целях) оросители не подлежат ремонту и последующему использованию.

Источник: https://promplace.ru/sprinklernaya-sistema-pozharotusheniya-782.htm

Спринклерная система тушения пожара

Спринклерные системы играют жизненно важную роль в сохранении жизни и имущества.

Данные системы снижают среднюю потерю собственности от огня примерно на 80%! Надежность и эффективность, должным образом поддерживаемой системы пожаротушения, зависит от выбора опытной компании, занимающейся защитой от пожара.

Насколько эффективна спринклерная система? Система пожаротушения работает лучше, чем любая другая система противопожарной безопасности на рынке сегодня.

Система пожаротушения срабатывает в тот момент, когда тепло в помещении поднимается до порогового уровня. Система поливает огонь водой, эффективно подавляя его, прежде чем он успеет распространиться.

В наше время обычно используются сприклерно-дренчерные и дренчерные системы.

Составляющие спринклерной системы:

  • система для подачи воды с трубопроводами;
  • оросители (клапаны), которые устанавливаются непосредственно на трубах;
  • насос (для закачки воды);
  • емкость с водой;
  • контрольно-сигнальное устройство.

Спринклерная система и принцип работы

Как работает спринклерная система? Такие системы подключены к водопроводным трубам на потолке и стенах.

Сеть водопроводных труб заполнена водой или подключена к вашему водопроводу через водяной насос или клапан. Разбрызгиватели установлены на потолке или иногда высоко на стенах.

Каждая спринклерная система оснащена стеклянной колбой, содержащей газы и жидкости, которые расширяются при нагревании.

Когда начинается пожар, то он посылает струю горячего воздуха к потолку. Это расширяет содержимое стеклянной колбы. Если температура достаточная, стеклянная колба разрывается.

В случае плавкого звена, тепло расплавляет уплотнитель и освобождает клапан, соединенный с водопроводными трубами в потолке, происходит обливание огня водой.

Стеклянные колбы и уплотнитель подвержены разрыву при определенной температуре, как правило, около 68 ° C.

Капли, выпущенные системой пожаротушения, находятся под строгим контролем. Они должны быть достаточно большими, чтобы проникнуть в центр огня без испарения. В результате, огонь гаснет быстрее, чем у него есть шанс распространиться к различным областям дома.

Типы спринклерной системы. Какие из них подходит именно вам?

Есть несколько различных типов системы на рынке, и каждый из них предназначен для разной ситуации. Эти три типа являются наиболее распространенными.

Влажная труба.

Система пожаротушения наиболее часто рекомендуется для жилых зданий. С системой пожаротушения влажной трубы вода постоянно течет по трубам, которые подключаются к спринклерным головкам.

Это позволяет наиболее эффективно получить доступ к воде в случае пожара. Тем не менее, эти системы пожаротушения не практичны в тех районах, где температура опускается ниже точки замерзания.

Особенно в зданиях, которые находятся без тепла в течение любого периода времени, потому как трубы могут замерзнуть и лопнуть.

Сухая труба.

Данная система имеет трубы, заполненные сжатым воздухом, подключенные к водопроводной магистрали, либо накопительный бак с клапаном, который удерживает воду из труб.

Когда огонь активирует разбрызгиватели, происходит падение давления, которое заставляет воду течь в трубах и через спринклерные головки.

Системы сухой трубы, как правило, практичней, и расходы по сравнению с системами мокрой трубы, меньше, но они рекомендуются в тех случаях, когда вода не должна быть в трубах, если нет огня.

Альтернативная система пожаротушения может быть заполнена водой в теплую погоду. Осушена и заполнена сжатым воздухом в течение зимы. Эта система может быть использована в климатических условиях, где существуют суровые зимы, и здание не постоянно нагревается.

Конструкции разбрызгивателей

Обычные разбрызгиватели

Размещаются на потолке. Подходят для большинства домов, и устанавливаются в большинстве жилых систем пожаротушения. Вертикальные или подвесные спреи-опрыскиватели. Направляют всю воду прямо вниз. Этот тип системы пожаротушения лучше подходит для помещений с высокими потолками, поскольку огонь, вероятно, достигнет потолка до того момента, пока сработает система.

Боковые разбрызгиватели

Прикрепляются к верхней точке на стене и рекомендуются для использования, когда это непрактично, чтобы прикрепить разбрызгиватели на потолке. Они также поставляются в версиях расширенного покрытия, которые разбрызгивают воду по более широкой области, чем система пожаротушения с обычными спринклерными головками.

Читайте также:  Программно-аппаратные средства защиты информации: электронные ключи, смарт карты и платы шифрования

Что нужно знать при установке?

Не делать работу самому. Система пожаротушения должна устанавливаться только сертифицированным специалистом. Убедитесь что компания, которая устанавливает систему, сертифицирована.

Убедитесь, что оборудование было протестировано. Только аппаратные средства, которые были протестированы и одобрены третьей стороной, следует использовать в системе пожаротушения.

Приблизительная цена установки для столицы: 5000 рублей за 1000 кв.м.

Преимущества спринклерной системы пожаротушения

Источник: http://fire-truck.ru/encyclopedia/razrabotki/sprinklernaya-sistema-tusheniya-pozhara.html

Автоматические спринклерные системы пожаротушения

Среди всех существующих способов борьбы с возгораниями, спринклерная система пожаротушения стоит особняком. Особенность ее в простоте конструкции, отсутствии сложной автоматики.

Ее действие основывается на автоматическом открытии воды. Система реагирует на повышение температуры в помещении. При ее достижении критических значений из разбрызгивателя подается вода.

Автоматические спринклерные системы пожаротушения

Немного истории

Первые спринклерные системы были разработаны в начале XIX века. За такой продолжительный срок они видоизменились, но принцип работы остался прежним. Своей живучести они обязаны простоте конструкции. Сложных полупроводниковых или цифровых элементов в них нет.

Простота определяет и надежность устройств. Основные изменения коснулись используемых в производстве систем материалов, повышения их мощности, установки современных элементов. Неизменным остается только основной принцип работы спринклерной системы пожаротушения.

Конструктивно, система имеет вид разветвленного трубопровода с водой под давлением. Места выхода рабочей жидкости герметично закрываются колпаками, способными разрушаться под воздействием высокой температуры. Упрощенно работу системы можно описать следующим образом.

При возникновении очага возгорания в помещении температура повышается, материал колпака плавится. Из системы труб разбрызгивается вода. Конструктивные изменения коснулись не принципа работы, а ее усовершенствования. В современных системах применяется спринклер.

По сути, это и есть разбрызгиватель, благодаря которому выполняется разбрызгивание под давлением тушащей жидкости.

Достоинства:

  • Может использоваться в жилых, офисных, административных, промышленных зданиях.
  • Быстрое реагирование на возгорание.

Хорошо работает вместе с датчиками дыма. Последние увеличивают эффективность системы за счет своевременного оповещения о повышении задымленности. Использование их без устройств пожаротушения не оправдано, их эффективность не всегда бывает высокой.

Снижение эффективности объясняется следующими факторами:

  • Сигнал тревоги можно просто не услышать.
  • Люди не всегда успевают эвакуироваться из горящего помещения.

Установка спринклерной системы пожаротушения вместе с датчиками дыма позволяет увеличить эффективность обоих элементов в разы. Датчики подают сигнал тревоги, а система пожаротушения моментально реагирует на возгорание разбрызгиванием воды.

Дополнительные преимущества дает и использование водопроводной воды в качестве тушащей жидкости:

  • Низкая себестоимость.
  • Отсутствие дефицита на воду.
  • Экологичность, нетоксичность.
  • Безопасность для человека.
  • Хорошая тушащая способность.

Схемы современных систем

Схемы спринклерных систем пожаротушения разрабатываются на основе использования современных материалов. Для монтажа трубопровода используют пластиковые трубы. Это экономически целесообразный выбор. Затраты на обустройство пластикового трубопровода в разы ниже, чем стоимость металлических конструкций.

Трубопровод из пластиковых труб для сплинклерной системы пожаротушения

Установка труб из пластика дает возможность на долгие годы забыть о любых проблемах. На их внутренних поверхностях не откладывается известковый налет. Просвет трубы в течение продолжительного времени будет сохранять первоначальные значения. Пластиковые трубы легкие, они  не увеличивают нагрузку на строительные конструкции. Монтировать их очень просто.

Основной недостаток водного огнетушения – негативное воздействие на многие материалы, например, древесину, бумагу. Это потребовало разработки систем, использование которых не увеличивает ущерб.

Так как колпак  разрушается под воздействием температуры, применение современных материалов обеспечило поэтапное срабатывание распылителей.

Первыми всегда начинают работать элементы, расположенные максимально близко к очагу возгорания.

Трубопровод системы пожаротушения подключается к водопроводной сети. Для поддержания необходимого давления устанавливаются обратные клапаны.

В результате получается полностью автономная, энергонезависимая система, готовая к запуску в любой момент. Срабатывание одного из распылителей приводит к резкому понижению давления.

После этого срабатывают датчики давления, запускающие  насосное оборудование, обеспечивающее необходимое резервное водоснабжение.

Водяное спринклерное пожаротушение способно эффективно защитить помещение в радиусе 12м. Если сработавший распылитель не справился с очагом возгорания, температура воздуха продолжает возрастать. Включаются соседние спринклеры.

Схемы спринклерных систем

Ограничения

Автоматическое спринклерное пожаротушение имеет некоторые ограничения на использование. Во-первых, они связаны с возможностью использования воды для тушения пожаров разных классов. Например, для серверных, промышленных объектов выбор такой системы не оправдан, так как вода не может использоваться для тушения электрооборудования.

К другим недостаткам можно отнести:

  • Инерционность системы. Вода в трубопроводе охлаждает колпак. Его разрушение и срабатывание системы начинается с небольшим запозданием.
  • Зависимость от надежности работы водопроводной системы.
  • Работа спринклерной системы зависима от температуры окружающего воздуха, которая может повышаться не только в результате возгорания.
  • Смачивание водой окружающих поверхностей. Этот параметр может рассматриваться и как достоинство, и как негативный момент в работе системы. С одной стороны, вода наносит ущерб вещам. С другой – смачивание поверхностей препятствует распространению огня.

Сухие системы

Классические спринклерные системы имеют ограничение на свое использование. Для их работы требуется вода. Если нет возможности постоянной бесперебойной подачи воды, система будет бесполезной. Нельзя применять спринклеры и при низких температурах.

Вода при отрицательных температурах замерзает и может привести к полному разрушению системы, разрывам труб. Решить проблему с использованием добавок, способных понизить точку замерзания, не всегда получается. Они образуют на внутренней поверхности труб налет, сужающий их просвет.

Со временем трубы могут засориться до такой степени, что система полностью потеряет свою работоспособность.

Решить проблему позволила разработка сухих систем. До тех пор, пока система находится в режиме ожидания, она заполняется сжатым воздухом. При срабатывании спринклера воздух выходит, возникает разрежение.

Под его воздействием в клапаны водяной системы и в трубы подается вода.

Для ускорения работы дополнительно устанавливаются устройства, обеспечивающие практически моментальное понижение давление и быстрое наполнение труб  водой.

Спринклерная система пожаротушения в работе

Их работа выглядит следующим образом: при срабатывании одного разбрызгивателя автоматические открываются другие клапаны. В результате в системе мгновенно падает давление и вода подается быстрее.

Монтаж сухих систем возможен только с пластиковыми трубами. Металлические конструкции разрушаются под воздействием кислорода.

Дренчерные системы

Дренчерные системы – разновидность водного пожаротушения. Иногда их считают самостоятельными конструкциями, иногда называют разновидностью спринклерных. Основное их сходство – в схеме монтажа трубопровода, в котором находится вода.

Отличаются дренчерные и спринклерные системы пожаротушения способом срабатывания. Сигнал для начала работы в дренчерном пожаротушении подается с центрального пульта или извещателя.

Такой способ возбуждения позволил избавиться от основного недостатка водных систем – инертности.

Дренчерные системы

Эта разновидность может монтироваться на любых объектах. Их тип и предназначение значения не имеют. В неотапливаемых объектах дренчерные системы монтируются с сухими трубопроводами, заполненными воздухом.

Примеры и цены

Спринклерные и дренчерные системы – одни из самых доступных на рынке оборудования для пожаротушения. Назвать конкретную цену устройства невозможно.

Она складывается из разных составляющих:

  • Площадь помещения.
  • Необходимое количество спринклеров с тепловыми замками.
  • Трубы.
  • Запорная арматура (обратные клапаны).
  • Насосное оборудование.
  • Резервный накопитель воды.

Основным параметром ценообразования все же остается площадь помещения. Именно от нее зависит количество материалов и комплектующих. Цены на услуги компаний, проектирующих и монтирующих пожарные системы, тоже могут немало различаться.

В среднем, для небольшого помещения площадью до 500 кв. метров разработка проекта и установка всех элементов обойдется в 65000 рублей.

Источник: http://climanova.ru/avtomaticheskie-sprinklernye-sistemy-pozharotusheniya.html

Ссылка на основную публикацию
