Охранный вибрационный извещатель: конструкция и использование

Система охранной сигнализации промышленного объекта на базе разнотипных датчиков

Охранный вибрационный извещатель: конструкция и использование

Сохрани ссылку в одной из сетей:

Контактные датчики.

Контактные извещатели служат для обнаружения несанкционированного открытия различных механических заградительных конструкций: дверей, ворот, окон и т.д. По принципу действия извещатели этого типа делятся на магнитные и механические.

Магнитные извещатели состоят из двух частей: герконового реле (геркона), устанавливаемого на неподвижную часть конструкции, и магнита, устанавливаемого на открывающийся модуль. Когда открывающийся модуль закрыт, магнит находится вблизи геркона и наводит в нем магнитное поле, удерживающее его контакты в замкнутом состоянии. При открытии магнит удаляется от геркона, размыкая его контакты.

Различают три основных вида магнитных датчиков (по принципу монтажа): накладные, врезные и для металлических дверей.

Если обычный магнитный извещатель поставить на металлическую дверь без диэлектрической прокладки, со временем за счет намагничивания металла произойдет так называемое «залипание» геркона: его контакты будут замкнуты независимо от наличия вблизи магнита. Именно поэтому для металлических дверей существует специальный тип магнитных извещателей.

В том случае, если необходимо контролировать открытие массивных конструкций (ворот, бронированных дверей сейфового типа), применяются механические контактные извещатели, называемые концевыми выключателями. Принцип их действия весьма прост и основан на чисто механическом замыкании/размыкании контактных групп.

Контактные извещатели, в случае их срабатывания, обеспечивают самое быстрое обнаружение вторжения и вследствие простоты устройства самую низкую вероятность ложной тревоги. Однако при этом их наиболее просто обойти, поэтому они должны использоваться совместно с извещателями других типов.

Примеры извещателей:

Извещатель охранный магнитоконтактный ИО102-5(образец на рисунке 6) предназначен для скрытого монтажа на немагнитные поверхности.

Рисунок 6 ­– Извещатль ИО102-5

Извещатель охранный магнитоконтактный ИО102-6(пример на рисунке 7) предназначен для скрытого монтажа в сталь.

Рисунок 7 – Извещатель ИО102-6

Извещатель охранный магнитоконтактный MINI-10DM (рисунок 8) предназначен для скрытой установки. Подходит для любых дверей и окон, кроме металлических. Особенно удобен для пластиковых окон.

Рисунок 8 – Извещатель MINI-10DM

Вибрационные извещатели.

Вибрационные извещатели служат для защиты от проникновения путем разрушения различных строительных конструкций: бетонных стен и перекрытий, кирпичных стен, деревянных (рамы и двери) и потолочных покрытий, а также сейфов, металлических шкафов и банкоматов.

Принцип действия вибрационных датчиков основан на пьезоэлектрическом эффекте, который состоит в изменении электрического сигнала при вибрации пьезоэлемента.

Электрический сигнал, пропорциональный уровню вибрации, усиливается и обрабатывается схемой извещателя по специальному алгоритму, чтобы отделить разрушающее воздействие от помехового сигнала. Основными характеристиками таких извещателей является чувствительность к вибрации.

Вибрационные сигнализаторы уровня широко распространены за рубежом и, в меньшей степени, в России и странах СНГ.

Чувствительный элемент вибрационного сигнализатора, не будучи погружен в рабочую среду, совершает механические колебания на резонансной частоте возбуждаемые пьезоэлектрическим генератором.

Погружение в рабочую среду – жидкость или сыпучий продукт приводит к изменению частоты колебаний, изменению электрических параметров цепи и преобразуется в дискретный выходной сигнал. Пример извещателя на рисунке 9.

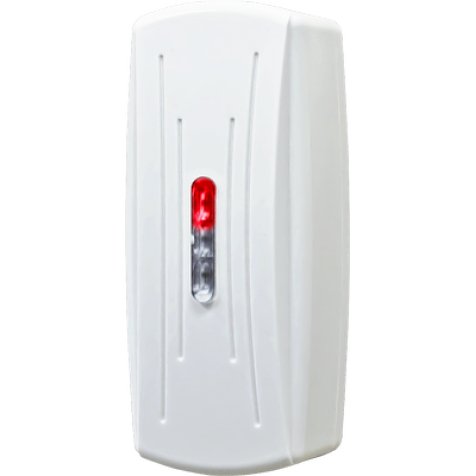

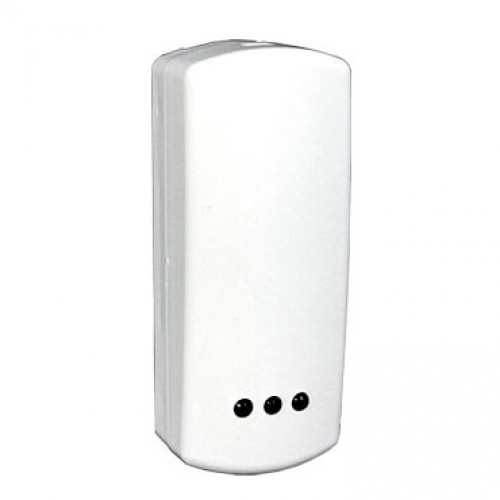

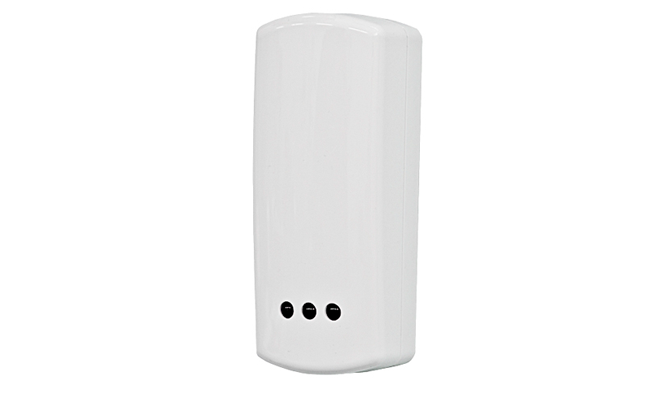

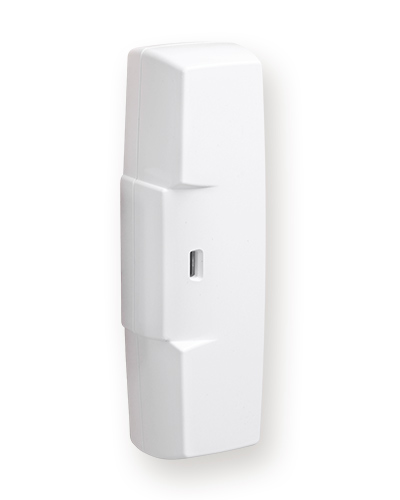

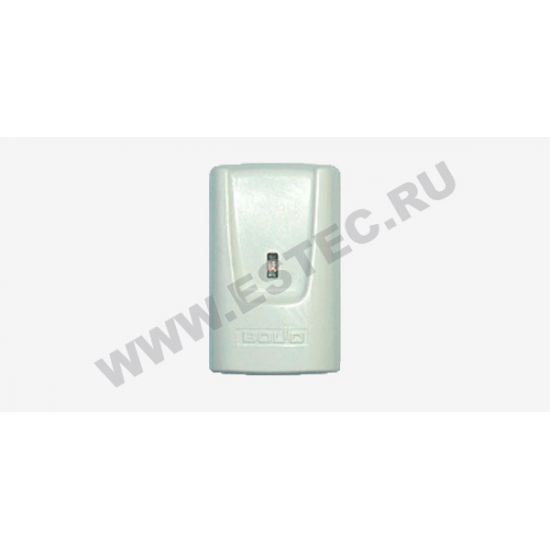

Рисунок 9 – Вибрационный извещатель

Вибрационные сигнализаторы мало зависят от физических свойств среды, могут работать в негомогенных, пенящихся, парящих, загазованных средах. Диапазон применимости датчиков по температуре -50°С..+250°С, давлению – до 64 атм., плотность рабочей среды –в пределах 0,5-2,5 г/см³.

Датчики обеспечивают точность срабатывания +/-1 мм. Помимо предельных выключателей уровня, характерно применение вибрационных сигнализаторов в качестве датчиков сухого хода в трубопроводах.

Вибрационные сигнализаторы выпускаются в широком диапазоне исполнений, в том числе для пищевых производств, взрывоопасных условий, агрессивных сред.

Применение вибрационного извещателя.

Основное назначение вибрационных извещателей — это защита различных строительных конструкций, средств инженерной укрепленности и хранилищ материальных ценностей. Они обнаруживают преднамеренное разрушение бетонных стен и перекрытий, стальных дверей, шкафов и сейфов, в том числе — бронированных, засыпных, с железобетонным заполнением внутреннего объема двустенной оболочки.

С помощью таких извещателей можно также защитить от вандализма лицевые панели банкоматов, организовать охрану конструкций, выполненных с применением многослойных защитных стекол и стеклоблоков, кирпичных стен и перегородок, стальных решеток, деревянных дверей, оконных рам (при небольшом размере многосекционных остекленных проемов), стен, перекрытий, перегородок, конструкций из фанеры и древесностружечных плит.

Особенности вибрационного извещателя.

Принцип действия рассматриваемых извещателей основан на анализе вибрационных сигналов, возникающих в строительных конструкциях при нанесении разрушающих воздействий с целью проникновения в охраняемое помещение. Принцип действия чувствительного элемента требует непосредственного механического контакта с охраняемой поверхностью.

Он представляет собой пьезоэлектрический акселерометр, преобразующий механические вибрации в переменный электрический сигнал, амплитуда которого в каждый момент времени пропорциональна величине виброускорения.

Переменное напряжение с чувствительного элемента поступает на электронную схему извещателя, которая в соответствии с заложенным в нее алгоритмом производит обработку сигнала в установленном диапазоне (диапазонах) частот, анализирует его параметры на соответствие заданным критериям и формирует тревожное извещение.

В многопозиционных извещателях сигнал с чувствительного элемента поступает на предусилитель и фильтр ДСВ, выходной каскад которого пропорционально изменяет ток потребления в линии соединения с БОС и таким образом передает аналоговый сигнал на электронную схему БОС для дальнейшей аналого-цифровой обработки и формирования извещений.

Во всех представленных вибрационных извещателях реализована способность различать виды помеховых воздействий. Таким образом, чтобы не реагировать на помехи случайного характера или естественного происхождения и выдавать извещение о тревоге только при умышленно созданной помехе, направленной на снижение чувствительности извещателя.

Размещение вибрационного извещателя.

Вибрационные извещатели устанавливают внутри охраняемого помещения в местах, защищенных от случайных механических повреждений и доступа посторонних лиц (по возможности).

При выборе места крепления датчика необходимо ознакомиться со специфическими особенностями охраняемого объекта (формой и размером помещения, расположением дверных и оконных проемов, толщиной и материалом стен, перекрытий и других конструкций, подлежащих защите от попытки пролома, расположением водопроводных труб и элементов системы центрального отопления). Охраняемая зона, создаваемая извещателем на монолитной конструкции, как правило, представляет собой круг, радиус которого определяется как дальность действия датчика.

Устойчивость к внешним воздействиям.

Для вибрационных извещателей существуют уже сложившиеся требования по помехозащищенности, эффективность которых подтверждена многолетней практикой.

Так, например, извещатели серии «Шорох» устойчивы к воздействию одиночного удара по поверхности охраняемой конструкции в виде затухающего колебания, а также к длительным помеховым воздействиям, таким как шум водопроводных труб, работа лифта, вентиляционных агрегатов, вибрация от автотранспорта, железнодорожных составов, самолетов и т.п.

Извещатели серии «Грань» имеют аналогичные параметры по помехозащищенности, приводимые для их ДСВ. Кроме того, в соответствии с требованиями ГОСТ Р извещатели должны быть устойчивы к воздействию электромагнитных полей, электростатических разрядов, помехам по линиям электропитания и связи, пропаданиям сетевого напряжения.

Эти виды воздействий имитируют выверенные многолетним опытом условия эксплуатации охранной техники на реальных объектах. Данные параметры извещателей контролируются при сертификации на соответствие требованиям ГОСТ Р.

Объёмные датчики.

Анализ номенклатуры датчиков, предлагаемых крупнейшими производителями систем охранной сигнализации, показывает, что в классе датчиков для охраны помещений наиболее популярными являются инфракрасные (ИК) пассивные, комбинированные (в основном ИК + микроволновые). Реже применяются микроволновые, ультразвуковые датчики.

Активные инфракрасные извещатели.

ИК-барьеры широко используются для охраны периметра. Другие названия приборов: активный ИК-барьер, охранный линейный извещатель, барьер инфракрасный, ИК-активный лучевой датчик.

Принцип действия этой группы датчиков следующий: Передатчик излучает ИК импульсы определенной частоты, приемник же в свою очередь принимает эти импульсы, усиливает их и подает на считыватель, который отслеживает их количество.

Ели в зоне действия датчика появляется препятствие, и часть импульсов не доходит до приемника, то выдается сигнал тревоги. Многим из нас еще со школьных уроков физики знакомы приборы, реагирующие на пересечение непрозрачным предметом светового луча.

Такие приборы обычно состоят из источника света, часто простой лампочки и фотоприемника с усилителем, нагруженным на исполнительное устройство. Такие приборы широко используются для счета продукции на конвейерах заводов, в системах охранной сигнализации в турникетах метро, в приборах защитного отключения и во многих других местах.

При своей относительной простоте, приборам, построенным на базе лампочки накаливания и фотоприемника с усилителем, свойственен ряд недостатков – они отличаются низкой экономичностью, имеют значительные габариты, требуют дополнительную оптическую систему, плохо работают при наличии внешней засветки, имеют невысокую надежность и высокую вероятность ложных срабатываний. Кроме того, из-за использования диапазона видимого света такие устройства демаскируют себя, что затрудняет их использование в системах охраны.

Для устранения указанных недостатков разработчики профессиональных приборов такого класса в качестве источников используют излучатели, работающие в невидимом инфракрасном диапазоне которые излучают не непрерывный сигнал, а сигнал сложной формы.

В приемниках используются специальные оптические фильтры, отсекающие мешающий сигнал видимого излучения, высокочувствительные PIN фотоприемники, усилители с АРУ и сложными системами фильтрации. Все эти меры позволяют создавать весьма надежные и эффективные системы контроля, называемые инфракрасными барьерами.

Но из-за сложности и высокой цены они до недавнего времени были доступны только для профессионалов. Обычно барьеры бывают спаренные, то есть в одном корпусе два передатчика, в другом два приемника, расположенных вертикально друг над другом на не большом расстоянии.

Это сделано для уменьшения вероятности ложного срабатывания, датчик сработает только тогда, когда по обоим каналам получен тревожный сигнал. Приемник и передатчик монтируют, так что бы они располагались на одной оси, а при юстировке датчика, нужно стараться получить как можно больший сигнал на приемнике, и зафиксировать блоки в этом положении.

На рисунке 10 представлены примеры активных ик – извещателей.

Рисунок 10 — Активные инфракрасные извещатели

Система незаменима для построения периметральной охраны на коттеджных участках, в ландшафтных парках и других зонах, где важное значение придается эстетичному внешнему виду.

Источник: http://works.doklad.ru/view/4Ii00ZKgyDo/3.html

Виды датчиков (извещателей) охранных систем

Всякая система охранной сигнализации предполагает применение датчиков (извещателей), непосредственно контролирующих находящуюся под охраной зону.

Читайте также:  Проектирование систем пожаротушения: нормы и правила, процесс

При тревоге они подают электрический сигнал на приемно-контрольные приборы. Микропроцессоры этих приборов его обрабатывают и принимают решение о включении сирены или автодозвона и запуска других охранных устройств.

Такие извещатели могут объединяться по зональному принципу.

В нашей статье разберем основные виды охранных датчиков и как они работают. Если коротко, то виды охранных извещателей бывают:

  • пассивные инфракрасные излучатели;
  • псевдопассивные излучатели;
  • извещатели вибрационного типа;
  • точечные пассивные излучатели;
  • проводноволновые излучатели;
  • акустические охранные извещатели.

Пассивные инфракрасные излучатели

Пассивные инфракрасные излучатели

Одними из самых распространенных являются пассивные инфракрасные излучатели, основанные на принципе фиксации изменения потока тепла, излучаемого человеческим телом при пересечении охраняемых зон. Инфракрасное излучение при этом преобразуется в электрический сигнал, который приборами анализируется по различным параметрам.

Анализ может производиться аналоговым способом или с использованием цифровых технологий. Такие извещатели чаще всего устанавливают на стенах, где они при помощи кронштейнов ориентируются в нужном направлении. Их не рекомендуется ставить возле источников тепла, вентиляционных отверстий и в других местах, где могут создаваться тепловые помехи.

Чтобы охранная сигнализация свои функции выполняла надежно и долго, необходим профессиональный подбор входящих в нее устройств. При этом должны учитываться условия, в которых осуществляется защита объекта. Задача специалистов охранной компании заключается в том, чтобы полностью обеспечить контроль охраняемой территории и безотказно сигнализировать о проникновении на нее.

Поэтому, наряду с активными, используют пассивные и псевдопассивные излучатели.

Обычно при проектировании охранной сигнализации предусматривают использование всех трех типов излучателей. Пассивные приборы обнаружения улавливают вибрационные, сейсмические и акустические сигналы, свидетельствующие о попытке проникновения на охраняемый объект.

Когда такое явление достигает определенной силы, включается сигнал предупреждения. Однако существует проблема ложного срабатывания в результате шума проезжающего транспорта, грома, ливня и т.п.

Важно учитывать и неоднородность грунта, в котором устанавливается такой извещатель.

Извещатели вибрационного типа

Извещатели вибрационного типа

Чтобы защититься от проникновения злоумышленников посредством разрушения стен, перекрытий и других препятствий, используют извещатели вибрационного типа.

Они основываются на пьезоэлектрическом эффекте, заключающемся в изменении параметров электросигнала, когда пьезоэлемент начинает вибрировать.

Этот сигнал после усиления обрабатывается с помощью специального алгоритма, чтобы различные помехи не оказали влияние на результат.

Точечные пассивные излучатели

Для точного определения места проникновения и направления движения нарушителя применяются точечные пассивные излучатели.

Однако у них высокая стоимость, непростое изготовление и сложный монтаж, требующий большого количества кабелей для соединения приборов.

У псевдопассивных извещателей выше помехоустойчивость и вероятность выявления нарушения границы охраны. Их зона действия жестко связана с конкретным протяженным элементом.

Проводноволновые излучатели

Проводноволновые излучатели выявляют нарушение в пределах электромагнитного поля создаваемого протяженным элементом. Возникающие при этом помехи связаны с геометрией излучающего это поле такого элемента.

Псевдопассивные извещатели магнитометрического и магнитодинамического типа формируют магнитное поле.

Любой железосодержащий предмет, попадая в эту зону, вызывает изменение в нем, обнаруживая неправомерное проникновение.

Емкостные и электростатические псевдопассивные извещатели создают электростатическое поле, реагируя на появление в нем новых объектов. Емкостные извещатели регистрируют параметры изменения емкости элемента, обладающего высокой чувствительностью.

В этом случае ими подается сигнал, означающий, что изменилась емкость находящегося под охраной металлического предмета по отношении к земле. Это может происходить при приближении к нему человека. Такие извещатели используются, чтобы контролировать периметр сооружения посредством натянутых проводов.

Сигнал тревоги подается в случае приближения к ним.

С помощью акустических охранных извещателей выявляют разрушение различных марок листового стекла. Резкий звук разбиваемого материала попадает на высокочувствительный микрофон, который преобразует звуковые волны в электросигнал. Он с микрофона через усилители попадает на контроллер, который формирует соответствующее извещение.

Предлагаем Вам ознакомиться с видео по проводным и беспроводным датчикам движения, пожара, дыма, воды, сирены для охранных сигнализаций

Источник: http://fire-truck.ru/poznavatelno/vidyi-datchikov-izveshhateley-ohrannyih-sistem.html

Извещатели охранные для помещений

Вопрос: Что такое охранный извещатель?
Ответ: Охранный извещатель — это устройство, реагирующее на отклонение контролируемого параметра от допустимой нормы и извещающее об этом отклонении (тревожном событии).

Вопрос: Какие бывают охранные извещатели?
Ответ: Охранные извещатели разделяют по виду контролируемой зоны, по способу охвата контролируемой зоны, по количеству зон обнаружения, создаваемых охранными извещателями.

К извещателям обнаружения движения можно отнести следующие (делятся только по принципу обнаружения):

  1. Инфракрасные пассивные;
  2. Ультразвуковые;
  3. Радиоволновые;
  4. Совмещенные;
  5. Комбинированные.

Теперь о каждом поподробнее Инфракрасные пассивные можно еще разбить по форме зоны детекции: объемные, поверхностная («штора») и линейная («луч»).

Объемные — контролируют широкий угол по горизонтали и ту высоту по вертикали, на которой он установлен Пример Фотон-9, Астра-5А, Икар-5

Поверхностные («шторы») — контролируют по горизонтали узкое пространство, и ту высоту по вертикали, на которой он установлен. Пример Фотон-Ш, Фотон-Ш2, Астра-531 ИК

Линейные («луч») — контролируют и по горизонтали, и по вертикали узкое пространство. Пример Фотон-10А, Астра-5В

Инфракрасные пассивные извещатели получили широкое распространение, и зачастую, для охраны помещения берут именно их. Но следует помнить, что эти модели подвержены ложным срабатываниям из-за сквозняков, нагревательных приборов, кондиционеров, боятся попадания прямых солнечных лучей.

Поэтому не стоит их ставить в гаражах, в помещениях с кондиционером и в оконных проемах. Инфракрасные пассивные извещатели плохо фиксируют продольное перемещение.

Часто, по незнанию, объемные извещатели ставят напротив входной двери и входящий двигается вдоль «лепестков» диаграммы направленности, когда для быстрого обнаружения, входящий должен двигаться под углом, а лучше поперек «лепестков».

Ультразвуковые извещатели работают в ультразвуковом диапазоне, принцип действия основан на эффекте Доплера: сравнение частоты излучаемого сигнала с частотой отраженного сигнала от движущегося объекта.

Прекрасно фиксируют как продольные, так и поперечные перемещения. Не подвержены «ложнякам» на тепловые помехи, не будут срабатывать на кондиционеры и солнечный свет.

Ультразвук не проникает через стекло, гипсокартон и фанеру, поэтому можно не бояться ставить их в различных помещениях.

Радиоволновые извещатели работают в СВЧ-диапазоне, принцип действия также основан на эффекте Доплера. Также хорошо фиксируют и продольные, и поперечные перемещения.

Не подвержены «ложнякам» на тепловые помехи, не будут срабатывать на кондиционеры и солнечный свет.

Но СВЧ-диапазон обладает большей проникающей способностью (даже не смотря на малую мощность излучаемого сигнала) и извещатель может «просвечивать» сквозь стены из гипсокартона, фанеры, не стоит размещать его вблизи окон.

Совмещенные извещатели включают в себя два извещателя (два канала обнаружения), как правило, это ИК пассивный извещатель и акустический извещатель разбития стекла. Причем каждый канал обнаружения имеет свой тревожный выход (на размыкание) — например Астра-621

Пара контактов ТМР — тампер, размыкаются при снятии крышки извещателя, пара контактов GND и +12V — питание извещателя, пара контактов Relay-PIR — тревожный выход ИК-канала, пара контактов Relay-GB — тревожный выход АК-канала.

Комбинированные извещатели также включают в себя два извещателя (два канала обнаружения), инфракрасный + СВЧ, инфракрасный + ультразвук, но имеют они только один тревожный выход.

Причем логика выдачи тревожного сигнала может быть настроена по разному. Тревога может выдаваться либо после того как сработает один из каналов, либо по срабатыванию двух каналов.

Но выход тревоги, только один, например Астра-551

Пара контактов RELAY — тревожный выход. Пара контактов GND и +12V — питание извещателя, пара контактов ТМР — тампер, размыкаются при снятии крышки извещателя, клемма RES — для подключения оконечного резистора.

Магнитоконтактные извещатели — герконы. Делятся по типу монтажа: накладные или скрытного типа установки. При выборе нужно также отталкиваться от рабочего зазора между магнитом и управляемой частью, исполнения (может ли он на улице стоять или нет) и внешнего вида («красивый или нет»).

Например, ИО-102-20/Б2М — металлический, залит герметиком (соответственно не боится улицы), рабочий зазор 45…50 мм (можно ставить на гаражные ворота, где створки могут «гулять»)
Или ИО 102-32 Полюс-2 — «красивый», хорош тем, что крепеж скрыт под крышкой корпуса, шляпки болтов-саморезов не будут видны. А ИО-102-15/1 врезной — вообще не будет видно.

Извещатели обнаружения разбития стекла могут быть акустическими и ударного типа. Акустические извещатели в конструктиве имеют микрофон, дальность обнаружения которого 6…9 м, поэтому непосредственно на стекло их монтировать не нужно.

Микрофон этот фиксирует звук разбитого стекла, а если быть точнее — выделяет из всего шума только тот звук частота которого соответствует частотам звука при разбитии стекла.

Но эти частоты могут совпадать также с частотой звука резки металла, керамической плитки «болгаркой». Поэтому не стоит задавать 24-часовой тип зоны тем шлейфам, в которых стоят акустические датчики разбития стекла.

Извещатели обнаружения разбития стекла ударного типа уже крепятся именно на охраняемую стеклянную поверхность и фиксируют они вибрацию стекла при попытках разбить его.

Вибрационные извещатели — фиксируют вибрацию при разрушении материала, на котором он установлен: стена помещения, оконная рама с решеткой, дверная коробка, сейф для хранения и др. Например, строительный вагончик используется как склад для хранения с инструментом.

На двери стоит геркон, внутри датчик движения — но они все сработают когда уже, можно сказать, проникли внутрь. Но можно создать еще один рубеж охраны — упреждающий. На дверную коробку или на оконную раму можно поставить извещатель Шорох-2, кстати он имеет несколько порогов срабатывания и очень точно настраивается — даже под удар кулаком по двери.

Тогда при попытке взломать «фомкой» или выбить замок молотком, извещатель сработает и выдаст тревогу.

Извещатели обнаружения изменения положения — фиксируют наклоны охраняемого объекта по осям X,Y,Z. Служат для охраны сейфов, банковских терминалов, терминалов оплаты.
Ручные точечные извещатели — тревожные кнопки, предназначены для подачи сигнала тревоги на ППКОП или систему передачи извещения.

Читайте также:  Как правильно устанавливать пожарную сигнализацию: советы по монтажу

Вопрос: Что означает извещатель охранный ИО?
Ответ: Часто в названиях различных охранных извещателей присутствует обозначение ИО или ИОП.
Установленное сокращенное обозначение извещателей присваивается организацией по стандартизации в области охранной и охранно-пожарной сигнализации. Обозначение имеет следующую структурную формулу:

Х1 Х2 Х3- Х4/Х5 Х6,

где Х1 — сокращенное обозначение назначения: ИО — извещатель охранный, ИОП — извещатель охранно-пожарный; Х2 — характеристика вида зоны обнаружения (соответствующий номер указан в скобках при определении вида зоны); ХЗ — принцип действия охранного извещателя; Х4 — порядковый номер извещателя; Х5 — порядковый номер конструктивного исполнения;

Х6 — буквенное обозначение модернизации.

Например: ИО 102 — извещатель охранный магнитоконтактный.

Источник: https://www.AktivSB.ru/izveshchateli_okhrannye_dlya_pomeshcheniy/

Применение вибрационных извещателей

[Всего голосов: 0    Средний: 0/5]

Вибрационные извещатели появились в России в начале 90-х годов. Вызвано это было увеличением краж с проникновением на охраняемый объект через стены, потолки, полы. В настоящее время используется много различных систем охраны целостности строительных конструкций, сейфов и т.д.

В них применяются как вибрационные, так и вибросейсмические датчики — «Шорох», «Грань», «Мурена», «TREZOR», «SL-3», «Рубикон», «MICALERT» и другие. Все они обнаруживают нарушителя по вибрациям создаваемым им в физических барьерах в ходе процесса проникновения.

Вибрационные извещатели подают сигнал тревоги при первом воздействии на охраняемый объект. Это дает возможность органам правопорядка прибыть на место преступления до совершения нарушителем противоправных действий и задержать преступника с поличным.

В вибрационных средствах обнаружения применяются различные чувствительные элементы (ЧЭ) — специализированные кабели, точечные преобразователи, проводного тип

Классификация вибрационных средств обнаружения

В качестве чувствительного элемента можно использовать многожильный телефонный кабель.

Вибрация вызывает микродеформацию кабеля, в результате которой происходиттрение друг о друга изолированных проводников и на их поверхности образуется объемный заряд, а на проводниках в результате трибоэффекта возникает разность потенциалов.

Несмотря на свои недостатки, многожильный телефонный кабель часто используется в качестве приспособленного сенсора в системах охраны. Определяющим фактором здесь является цена.

Трибоэффект в многожильном кабеле

Широко распространены микрофонные вибрационные средства обнаружения с распределенным чувствительным элементом, которым служит электродинамический сенсорный альфа-кабель или коаксиальные сенсорные кабели. В электродинамическом сенсорном кабеле расположена пара полимерных магнитов, в которых находятся фторопластовые трубки с чувствительными подвижными проводниками. Под действием вибрации смещение магнитов в теле кабеля относительно проводников приводит к возникновению переменного магнитного поля, которое индуцирует в проводниках ток, обрабатываемый в блоке обработки сигнала.

Конструкция электродинамического сенсорного кабеля Это пассивный сенсор, который сам вырабатывает электрический ток. Его чувствительность весьма высока и соизмерима с чувствительностью микрофонного капсюля, поэтому их иногда называют микрофонными.

Строение коаксиального сенсорного кабеля схоже с конструкцией электродинамического сенсорного кабеля, но этот сенсор является активным т.к. между центральным проводом и экраном создается поле.

При смещении под действием вибрации тела кабеля сенсорные проводники оказываются под действием переменного магнитного поля, и на них возникает разность потенциалов, улавливаемая анализатором.

Строение коаксиального сенсорного кабеля

Выпускаются системы, использующие в качестве чувствительного элемента оптоволокно. Такие системы могут регистрировать давление на почву, охранять водные рубежи, использоваться для защиты стен и жестких оград, использоваться как сигнальный барьер. В общем случае оптоволокно это коаксиальный световод. Источником излучения служит полупроводниковый лазер.

Распространение света происходит в центральной части кабеля. Прилегающая к ней прозрачная оболочка имеет меньший показатель преломления, чем сердцевина. Кванты света, распространяющиеся под углом к оптической оси световода, отражаются от этой границы и концентрируются в центральной части оптоволокна.

Деформация или вибрация меняет пространственные и фазовые характеристики луча на выходном конце кабеля. Эти изменения обрабатываются в анализаторе сигналов. Для регистрации сигналов вторжения используется несколько методов. 1. Интерференционный метод — построен на принципе двухлучевой интерферометрии.

При деформации или вибрации оптоволокна интерференционная картинка меняется. 2. Регистрации спекл-структуры — деформация или вибрация оптоволокна меняет структуру когерентной картинки. 3. Регистрации межмодовой интерференции — вибрация или деформация оптоволоконного кабеля изменяет близкие по частоте спектральные линии.

Точечные датчики вибрации требуют жесткого соединения с охраняемой конструкцией. Состоят они из блока вибропреобразователя и блока обработки. В качестве преобразователя используется пьезоэлектрический акселерометр.

Поверхностные вибрационные извещатели используются для защиты жестких конструкций хорошо передающих вибрацию — стены, потолочные перекрытия, полы, сейф, металлический шкаф, банкомат и т.п.

Принцип работы акселерометра основан на пьезоэлектрическом эффекте — при смещении кристаллической решетки на противоположных поверхностях формируется электрический заряд пропорциональный воздействию силы. Под воздействием вибрации кристаллическая решетка пьезоэлемента смещается и возникает разность потенциалов. Переменный электрический сигнал поступает в схему управления, которая его обрабатывает по заложенному алгоритму и анализирует по заданным критериям.

Источник: http://ul-ops.ru/primenenie-vibracionnyx-izveshhatelej.html

Извещатели вибрационные

Среди средств безопасности при проектировании систем охраны периметра особую нишу занимают специализированные вибрационные извещатели, которые служат для выявления фактов преодоления заградительных конструкций и попыток их разрушения.

С помощью подключенных кабельных чувствительных элементов (ЧЭ), закрепленных на полотне или козырьке заграждения, извещатель регистрирует деформацию за счет трибоэлектрического эффекта, обрабатывает собранные данные и принимает решение о формировании сигнала «Тревога» на основе запрограммированного алгоритма.

ЧЭ, выполненные на основе малогабаритного трибоэлектрического вибрационного кабеля типа КТМ 2.0/3.8, подключаются непосредственно к блоку обработки сигналов, представляющему собой электронную плату с интерфейсами, заключенную в герметичный бокс.

Извещатели ЛИАНА и Точка используются со сварными панелями типа «FENSYS» или «ПИРАМИДА» с диаметром прутка 4–5 мм, сеткой ССЦП, козырьками из АКЛ или из сетки ССЦП. Основным требованием к любому типу охраняемого защитного сооружения — это отсутствие взаимного перемещения отдельных элементов и (или) деформации полотна (козырька) под действием ветровых нагрузок.

Кроме того, возможно использование данного изделия для регистрации разрушений сплошных заграждений из железобетона или металла и регистрации преодолений через верх этих заграждений, оборудованных козырьком; при этом, ЧЭ в этом случае монтируется на козырьке заграждения. Данные модели гарантированно выдают сигнал «Тревога» при:

— преодолении заграждения через верх без применения спецсредств;

— преодолении заграждения через верх с помощью подручных средств (один из ЧЭ должен крепиться на оборудованном козырьке);

— преодолении заграждения путем разрушения полотна с образованием проема или лаза.

Кроме этого, блок обработки извещателя контролирует целостность цепей подключенных чувствительных элементов на наличие обрыва или КЗ и сигнализирует при попытке их демонтажа. Несанкционированное вскрытие блока и пропадание питающего напряжения также влечет за собой незамедлительную выдачу тревожного извещения.

С помощью одного извещателя ЛИАНА или Точка можно организовать 2-фланговый рубеж охраны протяженностью до 500 метров при помощи 4 чувствительных элементов, имеющих независимые релейные выходы.

Изделия устойчивы к воздействию таких помеховых факторов, как атмосферные осадки и умеренные ветровые нагрузки, а также попытки преодоления заграждения мелкими животными размером не более кошки. Настройка и конфигурация устройства осуществляется посредством шины RS-485 и порта USB с использованием переносного ПК.

Все параметры настройки сохраняются в энергонезависимой памяти. Всепогодный корпус поддерживает нормальное круглосуточное функционирование при температуре от -50 до +50 градусов Цельсия.

Для контроля защитных ограждений решетчатого и сетчатого типа и прилегающей территории, и выявления попыток подкопа под инженерными заграждениями периметров объектов применяется 2-канальное вибрационное средство обнаружения Мурена.

Принцип работы основан на регистрации колебаний грунта или поверхности защитного заграждения при помощи подключенных 2 сейсмических чувствительных элементов, которые могут закапываться в предварительно выкопанную в грунте траншею или монтироваться непосредственно на полотно заграждения с целью контроля его разрушения с образованием проема или лаза. Каждый фланг представляет собой независимый канал обнаружения, оснащенный отдельным релейным выходом, контакты которого размыкаются при превышении амплитуды колебаний заданного произвольно порогового значения. Два фланга одного извещателя образуют охранный рубеж общей протяженностью до 300 метров. Обмен данными между извещателем и ППК осуществляется по протоколу RS-232.

Немного отличающимся принципом действия обладает вибрационный извещатель ПАУК-В, который оперативно выявляет попытки разрушения защитных сооружений, например, металлических листов или решеток с диаметром прута 8-24 мм.

Данное техническое спецсредство контролирует площадь до 4 м2 и способно обнаружить перепиливание решетки (листа), многократные удары по заграждению и сверление листа. Возможна плавная регулировка чувствительности для достижения оптимального режима работы, исключая ложные тревоги.

Модификация ПАУК-ВГ оснащена влаго- и пыленепроницаемым корпусом IP67 и кабельными гермовводами. Основными достоинствами этих моделей являются доступность, простота и удобство монтажа.

К преимуществам данного типа извещателей относятся отсутствие собственного излучения, большая протяженность охраняемых участков, возможность блокирования одним извещателем 2 участков одновременно и низкое энергопотребление.

Источник: http://sector-sb.ru/catalog/ops/izveschateli_ohrannye_narujnye/izveschateli_vibratsionnye

Вибрационные извещатели для защиты строительных конструкций и сейфов — PDF

ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ПОВЕРХНОСТНЫЙ ВИБРАЦИОННЫЙ ИО 313-2 «ГРАНЬ-2М» ОБЩИЕ ДАННЫЕ Извешатель предназначен для обнаружения попыток преднамеренного разрушения бетонных стен и перекрытий толщиной не менее 120

Подробнее

ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ВИБРАЦИОННЫЙ «ВУЛКАН» Этикетка АЦДР.425139.002 ЭТ 1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ 1.1 Общие сведения Извещатель охранный вибрационный «Вулкан» (в дальнейшем извещатель) предназначен для

Подробнее

ИСО 9001 ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ВИБРАЦИОННЫЙ «ВУЛКАН» Этикетка АЦДР.425139.002 ЭТ МЕ61 1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ 1.1 Общие сведения Извещатель охранный вибрационный «Вулкан» (в дальнейшем извещатель)

Подробнее

ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ВИБРАЦИОННЫЙ АДРЕСНЫЙ «С2000-В» Этикетка АЦДР.425139.001 ЭТ МЕ61 1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ 1.1 Общие сведения Извещатель охранный вибрационный адресный «С2000-В» (далее извещатель)

Подробнее

В данном разделе представлены СВЧ датчики (движения), а так же совмещенные датчики, где в одном корпусе находятся СВЧ и ИК датчик Аргус-2 (ИО 407-5/4) Извещатель охранный объемный радиоволновый, t исп.

Подробнее

ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ВИБРАЦИОННЫЙ АДРЕСНЫЙ «С 2000-В» Этикетка АЦДР.425139.001 ЭТ ИСО 9001 МЕ 61 1 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ 1.1 Общие сведения Извещатель охранный вибрационный адресный «С2000-В» (в дальнейшем

Читайте также:  Классификация p2p камер видеонаблюдения: проводные, беспроводные

Подробнее

ИЗВЕЩАТЕЛЬ ОХРАННЫЙ ПОВЕРХНОСТНЫЙ УДАРНОКОНТАКТНЫЙ ИО ЗОЗ-3 «ОКНО-4М» ОБЩИЕ СВЕДЕНИЯ Извещатель охранный поверхностный ударноконтактный ИО 303-3 «ОКНО-4М» (в дальнейшем — извещатель) предназначен для обнаружения

Подробнее

1 ОБЩИЕ СВЕДЕНИЯ Извещатель охранный поверхностный звуковой ИО 329-17 «Сонар» (в дальнейшем — извещатель) предназначен для обнаружения разрушения стекол, остеклённых конструкций закрытых помещений, в том

Подробнее

ЕВАР.25139.002 ПС Код ОКП 37210 ДАТЧИК СИСТЕМЫ МОНИТОРИНГА ИНЖЕНЕРНЫХ КОНСТРУКЦИЙ «СеСМИК» (ИСП. 08) ПАСПОРТ (ЕВАР.25139.002-08 ПС) 201 г. 1 Общие сведения 1.1 Датчик системы мониторинга инженерных конструкций

Подробнее

Извещатель пожарный ИП 212-31/2 (Датчик дыма) Реализован алгоритм автоматической компенсации чувствительности при запыленности оптической системы. Цифровая обработка сигналов оптопары. Постоянный самоконтроль

Подробнее

ООО «ОХРАННАЯ ТЕХНИКА» Извещатель охранный линейный оптоэлектронный «Диагональ-2М» Паспорт 4372-43071246-044-01 ПС 2015 1. Назначение 1.1. Извещатель охранный линейный оптоэлектронный «Диагональ-2М» (далее

Подробнее

ИСО «Орион» Блок приёмно-контрольный охранно-пожарный «Сигнал-20П исп.01», «Сигнал-20П» Настоящая инструкция по монтажу содержит указания, позволяющие выполнить основные действия по установке и подготовке

Подробнее

МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РОССИЙСКОЙ ФЕДЕРАЦИИ ИЗВЕЩАТЕЛЬ ОХРАННЫЙ СОВМЕЩЕННЫЙ ИО315-10 «ШОРОХ-3» Руководство по эксплуатации ЯЛКГ.425119.003 РЭ Содержание 1 Описание и работа извещателя 2 1.1 Назначение

Подробнее

МОНТАЖНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ ВостокЭлектроРадиоСервис ВЭРС-ДПВ ДАТЧИК ПРОТЕЧКИ ВОДЫ Руководство по эксплуатации, паспорт ВЭРС.425713.096РЭ 630041, г. Новосибирск, ул. 2-я Станционная, 30 тф (383)

Подробнее

Назначение Безопасность частных домовладений Сервис Назначение Система комплексной безопасности PROTON предназначена для применения в коттеджном строительстве и обеспечивает защиту от угроз несанкционированного

Подробнее

СОДЕРЖАНИЕ 1. Общая часть 2. Краткая характеристика объекта 3. Основные проектные решения 4. Электроразводка 5. Электропитание 6. Техника Безопасности, производственная санитария 7. Профессиональный и

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Извещатель пожарный ручной ИПР-55 1. Назначение ИПР-55. Извещатель пожарный ручной «ИПР-55», именуемый в дальнейшем ИПР, представляет собой электронное устройство, предназначенное

Подробнее

ИЗВЕЩАТЕЛЬ ПОЖАРНЫЙ ПЛАМЕНИ УЛЬТРАФИОЛЕТОВЫЙ ИП329-9-1 «Спектрон-403» Руководство по эксплуатации СПЕК.425243.501 РЭ 2 редакция Руководство по эксплуатации СПЕК.425243.501 РЭ предназначено для изучения

Подробнее

ИСО «Орион» Прибор приёмно-контрольный охранно-пожарный Настоящая инструкция по монтажу содержит указания, позволяющие выполнить основные действия по установке и подготовке прибора «Сигнал-20М» к работе.

Подробнее

Научно-производственная фирма ПОЛИСЕРВИС ПОЛИСЕРВИС Санкт-Петербург, http://www.npfpol.ru/ Извещатели инфракрасные пассивные ИД-40, ИД-0, ИД-70 Руководство по эксплуатации Аа.089. РЭ Сертификат соответствия

Подробнее

1 Общие сведения ПРИБОР ПРИЕМНО-КОНТРОЛЬНЫЙ ОХРАННО-ПОЖАРНЫЙ ППКОП 051-1-3 УОТС-1-1А РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Благодарим Вас за выбор прибора «УОТС-1-1А» изготовленного НПО «Сибирский АРСЕНАЛ». Вы приобрели

Подробнее

Источник: https://docplayer.ru/29356304-Vibracionnye-izveshchateli-dlya-zashchity-stroitelnyh-konstrukciy-i-seyfov.html

Охранные извещатели

ТИПЫ — КОНСТРУКЦИЯ И ИСПОЛНЕНИЕ

Вид извещателя охранной сигнализации определяется с учетом различных параметров:

  • принципа действия;
  • характера зоны обнаружения;
  • способа передачи извещений и пр.

По принципу действия охранные извещатели подразделяются на следующие типы:

Инфракрасные.Принцип действия извещателей этого типа заключается в отслеживании изменений в инфракрасной области излучения. При этом рассматриваемые устройства могут быть активными и пассивными.

Первые имеют в своем составе два функциональных устройства — ИК излучатель и приемник. Конструктивное исполнение таких извещателей может быть как двухблочным так и одноблочным.

В последнем случае в комплект входит отражатель, который возвращает инфракрасный луч, после прохождения им охранной зоны, на приемник.

Область применения таких устройств достаточно широка — от контроля наружного периметра до обнаружения движения во внутренних помещениях объекта.

Акустические (звуковые).Извещатели систем охранной сигнализации этого типа предназначены для обнаружения разбития остекленных поверхностей. Соответственно, они отслеживают спектр звуков, сопровождающих разрушение стекла.

В принципе, их применение этим и ограничивается.Магнитоконтактные.Такие извещатели состоят из двух частей, размещенных в разных корпусах, — магнита и герконового датчика.

Последний под воздействием магнитного поля может изменять свое состояние (замыкать или размыкать контакты). В системах сигнализации они используются для блокировки различных конструкций (окон, дверей, люков) «на открывание».

На одной части (чаще всего подвижной) крепится магнит, на другой — магнитоуправляемый геркон. Срабатывание происходит про увеличении между ними зазора более нормативного значения.

Вибрационные.Предназначением этого вида извещателей является обнаружение разрушения или иного воздействия на блокируемую конструкция, сопровождающееся, как правило, ударами различной интенсивности и частоты, сверлением, выпиливанием и пр.Ультразвуковые и радиоволновые.

Я умышленно объединил эти два типа охранных извещателей, поскольку действуют они на одном принципе — эффекте Допплера. В одном случае используется ультразвук, в другом — радиоволны. В любом случае частота излучаемого сигнала при отражении от движущегося предмета изменяется. Это изменение и опознается прибором как тревожная ситуация.

Использоваться они могут как и инфракрасные — для защиты периметров и внутренних объемов объектов, оборудованных системами охранной сигнализации.

Классификация по типу зоны обнаружения

Помимо принципа действия охранные извещатели классифицируются также по виду зоны обнаружения и подразделяются на:

  • объемные;
  • поверхностные;
  • линейные;
  • точечные.

Имейте в виду, строгого соответствия между принципом действия и типом зоны обнаружения не существует.

Например, инфракрасные извещатели могут иметь объемную, поверхностную и линейную зоны обнаружения.

Если говорить про вибрационные и акустические извещатели охранной сигнализации, то они являются поверхностными, причем поверхность определяется характером строительной конструкции. В подавляющем большинстве случаев — это плоскость. При наличии же архитектурных изысков эти поверхности могут быть и криволинейными.

Некоторые вибрационные датчики могут использоваться для блокировки решеток и периметральных ограждений. Несмотря на «дырявчетость» эти конструкции также можно отнести к поверхностным.

К точечным относятся все магнитоконтактные извещатели.

Датчиков иного принципа действия, контролирующих точечную зону нет. Равно как не существует поверхностных ультразвуковых и радиоволновых извещателей, поскольку их зона обнаружения представляет собой вытянутый в той или иной степени эллипс.

Кстати, в предыдущей части статьи я не упомянул два типа линейных извещателей:

В настоящее время они используются все реже, но тем не менее, иногда могут оказаться весьма полезными. Принцип их работы — оммический, то есть приемно-контрольные приборы сигнализации отслеживают их целостность и срабатывают при их обрыве (при нарушении электрической цепи шлейфа сигнализации, в которую они включены).

Приведу несколько конкретных примеров их применения.

Блокировка оконного стекла от «вытаскивания».

В деревянных рамах старой конструкции, стекла могут крепиться с наружной стороны при помощи, например, штапиков. Если вытащить стекло целиком, то акустический извещатель не сработает. Обнаружить такую попытку проникновения поможет фольга, наклеенная по периметру оконного полотна с переходом на раму.

Более подробно этот вариант описан на странице про применение средств охранной сигнализации для блокировки окон и дверей.

Еще один возможный случай — защита дощатых перегородок и перекрытий.

На каждую доску охранный датчик не поставить, а вот если поперек конструкции натянуть провод небольшого сечения, прикрепив его скобами к каждой доске, то сделать пролом, не разорвав шлейф сигнализации, практически невозможно.

Безусловно, существуют и другие способы, но для каждого конкретного случая следует принимать решение с учетом особенностей оборудуемого сигнализацией объекта. Например, тот же самый провод может работать в условиях низких температур и высокой запыленности. Он устойчив к вибрационным помехам, не связанным с попыткой проникновения на охраняемый объект и т.д.

По большому счету, при проектировании системы охранной сигнализации должны учитываться все уязвимые места и обеспечиваться максимальная полнота и надежность их блокировки. Для этого необходимо тщательное обследование объекта, так что не все просто. Хотя, при желании этот процесс можно освоить самостоятельно. Собственно, с такой целью и создан данный сайт.

В начало

Конструкция и исполнение извещателей охранной сигнализации

Начнем с очевидного — существует два основных исполнения охранных датчиков:

  • наружное (уличное);
  • внутреннее.

Естественно, они различаются классами климатической защиты: пыле-влаго непроницаемость, диапазон рабочих температур и пр. Однако, выбирая извещатель для внутренней установки следует помнить, что внутри этой категории существуют устройства, работающие как в диапазоне положительных температур, так и при их минусовых значениях.

Например, Астра 515 и Астра 9 при практически одинаковых технических характеристиках различаются тем, что в первом случае диапазон рабочих температур составляет от 0 до +50 градусов, а во втором — от -30 до +50.

Это может оказаться критичным при установке сигнализации в неотапливаемых (или отапливаемых нерегулярно) помещениях — дачах и гаражах.

Следующий момент касается способа передачи данных. Здесь тоже можно выделить два варианта:

Первый относится к классике жанра и обладает, пожалуй, одним недостатком — большой объем монтажных работ. Кроме того, он может оказаться неприемлемым для установки сигнализации в помещениях с повышенными требованиями к сохранению дизайна.

Беспроводные извещатели от этих недостатков избавлены, однако, имеют более высокую цену, ограниченный радиус действия и требуют периодической замены батарей питания. При их значительном количестве это может оказаться критичным, поскольку нормальная батарейка стоит несколько долларов (от $3 до $5).

Более подробно про особенности беспроводной системы сигнализации можно почитать здесь.

Кроме того извещатели охранной сигнализации могут быть адресными и, соответственно, неадресными. Кстати, все беспроводные извещатели являются адресными, а проводные могут быть и того и другого типа.

Адресные сигнализации хороши в том случае, если требуется точная локализация сработавшего извещателя. Также они позволяют значительно проще обнаружить неисправный датчик, требуют прокладки меньшего количества проводов (для проводных систем). Для крупных объектов лучше использовать именно их, несмотря на более высокую цену оборудования.

Для небольшой дачи или квартиры можно ограничиться обычными извещателями — это обойдется дешевле, хотя в каждом конкретном случае стоит оценить все плюсы и минусы различных систем.

В начало

  *  *  *

© 2014 — 2018 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Источник: https://alarm-ops.ru/izveshhateli_ohrannye.html

Ссылка на основную публикацию
