Противопожарные клапаны

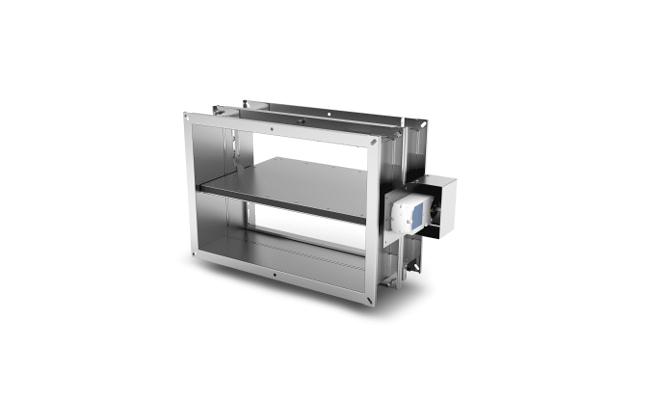

Типы огнезадерживающих клапанов: кпв, кпс и коп

+7(499)741-12-02+7(916)785-40-18https://www.ventilation-equipment.ru ventilacja@yandex.ruSkype Mardehayhttps://ventilation-equipment.ru
 ООО «Агентство Вентиляция Отопление Кондиционирование»ИНН/КПП 9721049104/772101001, р/с 40702810410000137828 в АО «ТИНЬКОФФ БАНК» БИК 044525974 к/с 30101810145250000974ВНИМАНИЕ изменился адрес: Адрес: 109202, город. Москва, шоссе. Фрезер, дом 17А, строение 1 помещение VI ком 1 и 2 +7(499)741-12-02; +7(916)785-40-18Время работы: с 10-00 до 17-00 ventilacja@yandex.ru

Огнезадерживающие клапаны составляют самую большую группу в противопожарных клапанах.

Клапаны КПС модификации:КПС-1М,КПС-1, КПС-2, КПС ДД, КПС-3, КПС-1МС

Клапаны КПУ различаются по моделям: КПУ-1М, КПУ-1Н, КПУ-2 КПУ-3

Клапаны КЛОП модельный ряд: КЛОП-1, КЛОП-2, КЛОП-3,  КЛОП-1В, КОМ-ДД, КОМ-1, КЛАД-2

Клапаны КВП классификация: КВПМС ,  КВП120ДД,  КВП120Д(с), КВП60 но, КВП90 нормально открытые ,  КВП лифтового исполнения, КПВ180 с открытой заслонкой в нормальном положении, нормально закрытые  КВП 120 минут, КВП 180 минут но.

Остальные модели предлагаемые на российском строительном рынке, малоинтересны, по причине ограниченного спроса.

Клапан противопожарный КПС-1 имеет две производственные модификации, отличающиеся используемым для изготовления материалом: КПС-1 и  КПС-1 .В свою очередь КПС-1, на объектах используется как, обычный, — противопожарный или взрывозащищенный «КПС-1В». КПС-1 из углеродистой стали окрашенной грунтовой краской, КПС-1М из оцинкованной стали.

КПС1 и КПС-1М, предлагаются, на объекты со стандартной термозащитой 60 минут, и повышенной термостойкостью 90 минут. Для монтажа в каналы с ограниченным пространством для раскрытия заслонки клапана, существует решение с использование клапана, только в оцинкованном исполнении, КПС-1МС.

В всех модификациях используются электрические двигатели заслонок европейских производителей belimo, simens и российские — электромагнитные. На клапанах огнезадерживающих предполагается эксплуатация электромеханических приводов заслонок, с термразмыкающим устройством или без такового.

На клапанах дымовых, с заслонкой находящейся в закрытом положении, регламентируется использование электрических двигательных механизмов реверсивных или электромагнитных.

Положение заслонок в клапане определяет функциональное предназначение клапана. С закрытой заслонкой КПС работает как устройство способствующее устранению дыма и продуктов горения из помещения. КПС с открытой заслонкой надежно препятствует распространению огня по вентиляционным сетям в соседние помещения.

На термостойкие качества клапана КПС-1 положение заслонки, так же оказывает влияние. В дымовых клапанах термостойкость клапана сохраняет работоспособность не менее 90 минут. КПС1 огнезащитный, работоспособен не менее 60 минут.

В клапанах с повышенными термозащитными характеристиками, КПС1 и КПС1М 90 минут сдерживают распространение огня и 120 минут обеспечивают свободное прохождение дыма в вентиляционные шахты.

Клапан КПС-1МС отличается от остальных клапанов КПС многостворчатой конструкцией. 90 минут предел огнестойкости, и 120 минут предел термостойкости, в качестве дымового клапана. В остальном клапаны не отличаются от остальных КПС1М(90).
КПС-2 клапан с повышенной термозащитными характеристиками. Клапан КПС-2, аналогично КПС-1, имеет не одну а две модификации: КПС-2 и КПС ДД. Различия в КПС-2 функциональные, КПС-2 необходимо на стадии заказа (проектирования) определять предполагаемое эксплуатационное назначение, будет-ли клапан использоваться как дымовой или огнезащитный. КПС ДД универсален, может работать в любом режиме: дымовом и огнезащитном. Функциональность клапана можно определить непосредственно на объекте во время монтажа систем. Повышенная огнеупорность отразилась сложности конструкции клапана. КПС-2 состоят из двух отдельных корпусов с термостойкой прокладкой между этими корпусами. Корпус КПС2 сталь оцинкованная.
КПС-2 и КПС ДД работоспособны в экстремальном температурном режиме не менее 120 минут, не зависимо от положения заслонки или назначения устройства.Двигающий механизм заслонки — электрические привод ы аналогично тем, что используют в качестве приводов на КПС-1.

Самый термостойкий противопожарный клапан КПС-3 производится в единственной модификации. Огнезащитные НО и термозащитные НЗ качества составляют 180 минут функциональной активности изделия. Сложный двухсоставной корпус, имеет прочную огнезащитную прокладку.

В качестве материала используется оцинкованная сталь. Заслонки приводятся в движение при помощи, сименс белимо, и отечественных электромагнитных устройств.

Регламент использования приводов на огнезадерживающих и дымовых клапанах, предполагает использование ЭМ, МБЕ на дымовых клапанах, ЭМ, МБ с ТРУ, МБ без ТРУ, на огнезащитных клапанах.

Все клапаны КПС производят и круглого сечения и квадратного сечения. Максимальный размер круглого клапана, 800мм. Требования к климатическим условиям эксплуатации, использовать устройство в умеренном климате У1, от -40 до +30.



Клапан КВП менее универсальный и технологичное изделие, с точки зрения производителя, чем КПС, но ассортиментную линейку КВП дополняют клапаны,не имеющие аналогичных образцов в других ассортиментных рядах( КПС, КЛОП, КПУ).

Сертификационные ограничения регламентируют меньший ассортиментный ряд, по временным показателям.

Классифицируются в производстве:Нормально открытые — это обычные огнезащитные клапаны, КВП -60 минут, КВП90 минут, и КВП180 минут.Нормально закрытые – это дымовые клапаны, или клапан дымоудаления, КВП 120 минут и КВП 180 минут.

Двойного действия –КВП120ДДДымовой клапан КВП120Д(с)Морозостойкий клапан КВПМСКлапаны «нормально открытые», обозначает положение заслонки в режиме ожидания. Соответствуют клапанам КПС-1М на (60)или (90), КПС-1 на (60),(90)или(180). Принцип работы клапанов, соответствует работе, любых аналогичных изделий: во время пожара заслонка закрывает воздуховод.

Для дальнейшего следования по воздуховоду огню потребуется преодолеть огнезадерживающий клапан. Согласно принятым стандартам обозначения цифра в скобках обозначает временную огнезадерживающую характеристику клапана.Клапаны «нормально закрытые» соответствует другим клапанам с аналогичной функциональностью.

Заслонка в клапане закрыта, и открывает, в нужный момент времени, когда требуется вывести из помещений продукты горения. Соответствуют клапанам КПС1М и КПС1 на 90 минут, которые в режиме дымоудаления имеют временную характеристику соответствующую 120 минутам.Клапан КВПД(с) производят только с закрытой заслонкой.

В отличии от клапанов КДМ-2, имеют больший предел термозащиты 120 минут и 180 минут. На этом различия заканчиваются: приводы, форма изделия, материал, соответствуют клапану КДМ-2С.Продукция, выпускаемая заводом для ассортимента, такие как клапаны КВП120ДД двойник клапана КПС-2ДД, по назначению к применению.

Не имеющие аналогов в линейках других противопожарных клапанов: КВПМС, КВП лифтового исполнения, представляют интерес для использования в регионах с умеренно-холодного климата, при температурах от -60 градусов, это КВПМС, и для настенного монтажа, где требуются клапаны без вылета заслонки, это КВП лифтового исполнения.

Двигательный механизм для заслонок, Belimo, Simens, электромагнитный. МБ и электромагнитные приводы используется на огнезадерживающих, то есть «нормально открытых» и МС, МБЕ, и электромагнитные приводы монтируют на «нормально закрытые» , дымовые клапаны и клапан двойного действия.

Клапаны КЛОП заложены во многих проектах. Самые востребованные модели клапанов, имеют мало отличий от клапанов КПС и КВП.

Клапаны КЛОП-1  и КЛОП-2 это самые популярные модели линейки клапанов именуемых «КЛОП». Классифакация клапанов в основном повторяет классификацию других серий противопожарных клапанов- различают клапаны по огнещитным свойстам, характеризуется временем которое клапан способен препятствовать распространению огню.

Отличается эта линейка, тем, что в основное временное разнообразие предлагается в клапанах изготовленных из оцинкованной стали. В линейке клапанов КПС широкий ассортимент концентрируется в изделиях из углеродистой стали. Есть модели клапанов представленные только в клапанах КЛОП, это клапаны морского назначения.

Клапаны из углеродистой стали: КЛОП-1(60) и КЛОП-1(90)

Клапаны из оцинкованной стали: КЛОП-2(60), КЛОП-2(90), КЛОП-2(120), КЛОП-2(180), КЛОП-2(240) клапаны способные сохранять работоспособность в течении 4 часов, присутствуют только в этой линейке клапанов. Аналогами КЛОП-2 60 минут и 90 минут служат КОМ-1 в соответствующем огнезащитном исполнении.

Клапаны многостворчатые: КЛОП-3(90) и КЛОП-3(120)

Взрывозащищеный клапан : КЛОП-1В(60) (аналог клапана КПС-1В) и КЛОП-1(90)

Клапан действия КОМ ДД не имеет аналогов IE 15.

Клапаны КПУ, предлагается заказчикам в самых разнообразных исполнениях. Что создает самое широкое ассортиментное разнообразие в глазах заказчика.

Все клапаны КПУ могут, поставляется во взрывозащищенном исполнении. Естьнесколько модификация (КПУ-2, КПУ-3, КПУ-1Н)взрывозащищенных КПУ, на 1,5 часа на 2 часа, в морозостойком исполнении. Как и в клапанах — КЛОП, в качестве материала, чаще всего , используется оцинкованная сталь. Интересен клапан двойного назначения, КПУ3.

Клапан КПУ3 поставляется, взрывозащищенном варианте,в морозостойком, имеет многостворчатую конструкцию. Три модификации клапанов могут быть изготовлены в коррозионностойком исполнении.

Не замечено: присутствующих в линейке КЛОП клапанов, морского исполнения, нет клапанов лифтовых клапанов как в линейке КВП, нет дешевого многостворчатого клапана как в семействе КПС.

https://ventilation-equipment.ru/klapany/23-protivopojarnie-klapany/klapany-protivopojarnye.html

Клапаны огнезадерживающие: обзор, характеристики, виды и отзывы :

Типы огнезадерживающих клапанов: кпв, кпс и коп

При планировке промышленных зданий и объектов общественного пользования специалисты стараются решить множество задач, одной из главных является обеспечение противопожарной безопасности.

Читайте также:
Классификация p2p камер видеонаблюдения: проводные, беспроводные

Если все же критическая ситуация возникнет, то важно еще на стадии проектирования постройки позаботиться о том, чтобы огонь не распространялся по воздуховоду и вентиляционной системе.

Наиболее популярными устройствами, которые используются для пассивной защиты от пожара, выступают клапаны огнезадерживающие. Они обладают автоматическим приводом, что влечет срабатывание механизма, если происходит экстренная ситуация.

Основные разновидности огнезадерживающих клапанов

Противопожарные клапаны призваны исключать распространение огня по воздуховодам и вентиляции. Внутри их корпуса находится заслонка, которая выступает в роли основного элемента. Она располагается на поперечной оси, что и гарантирует плавное вращение. Рассматривая клапаны огнезадерживающие, следует учитывать задачи, которые должны выполняться.

Ознакомившись со сводами правил и установленными нормами, можно выделить несколько разновидностей клапанов, они бывают:

  • нормально открытыми;
  • нормально закрытыми;
  • клапанами двойного действия;
  • клапанами дымоудаления.

В первом случае речь идет об устройстве, которое постоянно находится в открытом состоянии, а когда происходит пожар, то заслонка закрывается, препятствуя проникновению огня в другие помещения.

Клапаны огнезадерживающие могут быть еще и нормально закрытыми. Они необходимы для эксплуатации в условиях системы противодымной вентиляции.

Когда возникает критическая ситуация, клапан открывается, а в помещение начинает продаваться чистый воздух.

Описание клапана двойного действия и устройства дымоудаления

Если перед вами клапан двойного действия, то он устанавливается в вентиляционную систему, а также системы аэрозольного и порошкового пожаротушения. Когда возникает пожар, клапан закрывается, а после завершения открывается и не препятствует удалению последствий пожаротушения и продуктов горения.

Конструкция и принцип действия дымового клапана можно сравнить с нормально закрытым устройством. Отличие заключается лишь в том, что первый устанавливается только в системы дымоудаления. В режиме ожидания он находится в закрытом состоянии, тогда как при возникновении пожара заслонки открываются и начинается удаление продуктов горения.

Обзор клапанов с разными корпусами и заслонками

Клапаны огнезадерживающие могут подразделяться по типу заслонки, они бывают многоступенчатыми и обычными.

Первые характеризуются тем, что заслонка обладает меньшим вылетом за границы корпуса, это важно, если монтаж ведется в узком пространстве.

Клапан может иметь свой вариант исполнения корпуса, в этом случае особого внимания заслуживают агрегаты, которые обладают прямоугольной или круглой формой. Здесь роль играет форма канала.

Оборудование может обладать одной или двумя секциями, которые разделяются между собой теплоизолирующим слоем. На этот параметр влияет уровень нужного предела огнестойкости. Можно отыскать клапаны, которые обладают двумя или одним фланцем, при этом привод может быть расположен снаружи или внутри устройства.

Отзывы о клапанах с разными типами привода

Привод огнезадерживающего клапана является основной особенностью подобного оборудования после функционального назначения. Таким образом, работать устройство может в автономном режиме, а срабатывает после сигнала от автоматики.

Со слов потребителей, наиболее распространенными сегодня являются клапаны с ручным типом привода. В этом случае подключение осуществляется из операторского пульта.

Заслонка может поворачиваться одним из нескольких типов привода, среди них следует выделить:

  • электромеханический;
  • электромагнитный;
  • электропривод реверсный;
  • тепловой замок или плавкая вставка.

Потребителям нравится, что клапаны могут иметь электропривод или комбинацию электрического устройства и теплового замка.

Наиболее часто покупатели выбирают оборудование с термозамыкающим устройством и электрическим приводом, ведь такие агрегаты могут иметь возвратную пружину.

Как подчеркивают пользователи, клапаны с электромагнитным приводом без замка и приводом без температурного датчика являются безопасными. Это обусловлено тем, что тепловой замок использовать с недавних пор запрещено.

Характеристики клапанов Belimo с электроприводом

Огнезадерживающие клапана Belimo могут иметь несколько исполнений, среди прочих следует выделить:

  • с нормально открытой заслонкой;
  • с нормально закрытой заслонкой;
  • клапаны, не предназначенные для установки в помещениях по требованиям взрывопожароопасности.

В первом случае элемент можно установить в каналы, шахты и системы кондиционирования зданий разного назначения.

Клапан огнезадерживающий с электроприводом и нормально закрытой заслонкой может использоваться в условиях противодымной вентиляции.

Если речь идет об устройстве с электромагнитным приводом, то дополнительно в комбинации поставляется тепловой замок на 72 °С. Устройство может быть лишено этого элемента. Если сечение круглое, то клапан не имеет теплового замка.

Когда в устройстве имеется пружинный привод, то тепловой замок может быть установлен на 72 или 141 °С. При этом конструкция предполагает наличие микропереключателя.

Эксплуатация таких устройств осуществляется в помещениях, где температура должна находиться в пределах от -30 до +40 °С. Приобретая клапан с электроприводом, вы можете рассчитывать на диапазон температур в пределах от -20 до +40 °С.

При этом необходимо обеспечить отсутствие воздействия атмосферных осадков, влаги и конденсата на заслонку.

Дополнительные особенности

Корпус изделия изготавливается из оцинкованного стального листа, в конструкции поворотной лопатки содержится огнестойкий материал.

По периметру поворотной лопатки находится термоактивный уплотнитель, который расширяется под воздействием повышенных температур, обеспечивая высокую герметичность. Клапан огнезадерживающий, цена которого составляет 5200 руб.

, может быть подобран вами по пределам огнестойкости. Они ограничены следующими значениями: 60, 90, 120, 180 минут.

Управление клапанами

В систему противодымной защиты и вентиляции должен входить шкаф управления клапанами, который может обслуживаться в автоматическом, дистанционном или местном режиме.

Управление огнезадерживающими клапанами в этом случае предполагает использование светосигнальной арматуры с порогом срабатывания, что исключает подсвечивание от наводок при протяженных линиях питания.

В шкафу возможна реализация дополнительных функций, среди них следует выделить: установку кнопок для проверки работоспособности, управление клапанами в соответствии с дымовыми зонами, установку клапана с электроприводом, которые будут управляться заслонкой.

Клапаны противопожарные и огнезадерживающие

Типы огнезадерживающих клапанов: кпв, кпс и коп

Любой современный противопожарный клапан представляет собой элемент цельной противопожарной системы, который предназначен для предотвращения возникновения очагов возгорания.

Это не единственный способ, когда может использоваться огнезадерживающий клапан.

Зачастую их применяют для установки в различные воздухоотводы, системы отопления и кондиционирования, что положительным образом сказывается на уровне вентиляции и правильной циркуляции воздуха в любом помещении.

На сегодняшний день протиповожарные клапаны представлены во многих вариантах изготовления на заводе производителе, однако сущность и основная задача каждого из них заключается в том, чтобы останавливать разрушающее воздействие пожара, а также дымовой завесы, которая несет разрушающую силу. Особенно часто устанавливается клапаны, имеющие специальную заслонку, позволяющую нормировать поступление воздуха и его откачку. Это достигается благодаря открытой заслонке.

Также часто встречается проивопожарный клапан, который имеет закрытую заслонку, что позволяет эффективно использовать его в вентсистемах, осуществляемых только приток либо вывод воздуха.

Огнезадерживающие клапаны имеет один значительный минус – он не может быть установлен по технике безопасности в вентиляционных системах, которые обслуживают объекты с повышенной взрывоопасностью.

Но этот факт нисколько не уменьшает эффективности его применения в других ситуациях.

Все противопожарные клапаны разрабатываются из различных материалов с использованием дополнительных средств, и мы можем быть уверены в качестве и надежности исполнения.

Данные клапаны производятся с тем условием, что его можно устанавливать как в горизонтальном, так и в вертикальном положении, благодаря чему их можно с легкостью приспособить для установки в любом типе системы вентиляции даже в самой замысловатой и сложной.

Клапаны противопожарные могут иметь дополнительные устройства, которые позволяют значительно расширить функционал устройства и сферу его применения. Одним из таких устройств является так называемая клеммная колодка.

Противопожарные клапаны с установленными клеммными колодками позволяют производить проводное подключение различных устройств, которые повышают уровень вентилирования в канале.

Разработчики позаботились о том, чтобы в случае пожара или других стихийных бедствий, происходило автоматическое отключение подачи электрического тока, благодаря которому клапаны могут работать в полную мощность при использовании других электрических приборов.

Для огнезадерживающих клапанов разработана целая таблица, которая позволяет их классифицировать по типу огнеустойчивости. Самое главное различие заключается во времени, которое клапаны  могут функционировать под воздействием огромных температур.

При их установке важно учитывать тот факт, что огнеустойчивость материала, на который он крепится, должна быть такой же, как и у самого клапана, что предотвращает возникновение ситуации с обрушением и быстрым выходом из строя всей пожарной системы.

Самыми совершенными на сегодняшний день являются клапаны, которые способны выдерживать до 2 часов постоянного воздействия температуры выше 150 градусов выше ноля.

Одним словом клапаны противопожарные, а также клапаны огнезадерживающие способны эффективно справляться с возложенными на них требованиями в случае правильной установки и обслуживания.

Полезная информация об огнезадерживающийх клапанах

Для подбора протовопожарных клапанов необходимо знать предел огнестойкости (мин.), габаритные размеры, исполнение клапана, а так же тип привода (электромеханический Belimo (MB),  электромагнитный (ЭМ), пружинный с тепловым замком (ТЗ).

Виды огнезащитных клапанов и их характеристики

Типы огнезадерживающих клапанов: кпв, кпс и коп

Одним из видов противопожарных клапанов является нормально открытый огнезащитный клапан. Данное механическое устройство, изготовленное из оцинкованного или высоколегированного металла, устанавливается в воздуховодах воздушного отопления, кондиционирования и вентиляции.

В обычных условиях задвижка клапана открыта, а при поступлении сигнала о возгорании автоматически закрывается, заполняя проем в перегородке. Это позволяет предотвратить или ограничить задымление в здании и распространение горения по вентиляционным системам различного назначения.

Читайте также:
Принцип работы и конструкция дренчерной системы пожаротушения

После тушения пожара огнезадерживающие клапаны открываются, и вентиляция помещения восстанавливается. Устройство, выполняющее роль заслона от дальнейшего распространения огня, устанавливают в стене (перегородке) или непосредственно около нее, со стороны защищаемого помещения.

Основным показателем противопожарных устройств является предел огнестойкости, то есть способность определенное время противостоять воздействию огня. Данный норматив обозначается буквами ЕI и означает отрезок времени, в течение которого устройство устойчиво к действию высоких температур.

Предел огнестойкости современных нормально открытых огнезащитных клапанов EI 60–90. Это значит, что в течение 60 (90) минут устройство будет противостоять напору огня.

Серия КЛОП

Назначение противопожарных клапанов серии КЛОП состоит в сдерживании распространения огня и дыма через системы вентиляции или кондиционирования всех видов помещений, предел огнестойкости EI 90.

Для взрывоопасных помещений разработана особая модификация взрывозащищенного клапана (В). У противопожарного оборудования КЛОП предусмотрены специальные фланцы для присоединения воздуховодов.

Электромагнитный привод КЛОП с тепловыми замками или без них находится с наружной стороны устройства. Некоторые модели серии КЛОП оснащаются пружинными или электромеханическими двигателями.

В конструкции нормально открытых устройств КЛОП-1 предусмотрено наличие электромагнитного привода с тепловым замком или электромеханического привода BELIMO. Огнезащитные устройства круглого сечения с электромагнитным двигателем не имеют теплового замка.

Серия КЛОП-1

Нормально открытые устройства КЛОП-2 имеют преимущество перед КЛОП-1, являясь усовершенствованными устройствами нового поколения. Они отличаются высокими аэродинамическими характеристиками, повышенной надежностью выполнения функций защиты, простотой и удобством монтажа.

Серия КЛОП-2

Большие «канальные» нормально открытые клапаны КЛОП‑3 надежны при работе в условиях больших скоростей и расходах воздуха. Эти устройства обычно устанавливают в воздуховодах большого сечения, где установлены вентиляторы высокой производительности.

Серия КЛОП-3

Серия КПУ, UVA, UVS

Клапан противопожарный универсальный КПУ-1Н

Противопожарные клапаны серии КПУ в случае пожара автоматически перекрывают проемы ограждающих строительных конструкций и вентиляции. Производятся в общепромышленном, взрывозащищенном и морозостойком исполнении, а также для АЭС.

Огнезадерживающие нормально открытые устройства оборудованы электроприводом с возвратной пружиной и терморазмыкающим механизмом или электромагнитом с возвратной пружиной и плавкой вставкой. Клапаны данной серии имеют небольшую массу и габариты, упрощенную конструкцию гермовводов, возможность установки различных приводов, предел огнестойкости EI 90.

Противопожарные клапаны серии UVA и UVS предотвращают распространение огня по воздуховодам и системам вентиляции. Промышленность выпускает круглый UVA с различными диаметрами и прямоугольный UVS, предел огнестойкости EI 90. Электромагнитный или электрический привод закрывает заслонку в случае необходимости перекрытия проема.

Серия КОП

Противопожарные клапаны серии КОП общепромышленного исполнения с пределом огнестойкости EI 60–90 используются для перекрытия проемов в противопожарных преградах.

Нормально открытые устройства круглого и прямоугольного сечения комплектуются электромеханическим приводом BELIMO или SIEMENS. Клапаны предназначены для установки в помещениях, защищенных от попадания осадков, с температурой −30°С – +40°С.

Огнезащитные клапаны серии КОП

Наличие огнезадерживающих клапанов является обязательным требованием к системе пожарной безопасности гражданских и промышленных объектов.

Управление огнезадерживающим клапаном

Типы огнезадерживающих клапанов: кпв, кпс и коп

Противопожарные огнезадерживающие клапаны представлены в виде специального устройства, которое изготовлено из материалов, обладающих увеличенной устойчивостью к высоким температурам.

Огнезадерживающие клапаны КЛОП 1 способны эффективно локализовать огонь и дымную завесу, а также как щит препятствовать их дальнейшему распространению.

Принцип работы

Огнезадерживающий клапан КПУ 1М – это механизм, который может быть установлен на воздуховод, относящийся к вентиляционной системе.

Устройство КПУ 1М эффективно предотвращает дальнейшее распространение продуктов горения между помещениями.

В настоящее время огнезадерживающий клапан КПУ 1М активно применяется на системах безопасности зданий всех типов, по окончании монтажных работ составляется акт сдачи, а затем акт приемки системы.

Изделие КПУ 1М обеспечивает защиту людей и строений при возникновении чрезвычайных ситуаций. Огнезадерживающий клапан КПУ 1Н в большинстве случаев устанавливается на местах, близких к проходящему через стену воздуховоду.

Огнезащитные клапана 1Н на вентиляцию способны при правильной установке и применении, эффективно и за считанные минуты локализовать очаг возгорания.

Клапан огнезадерживающий Веза, как и другие разновидности таких устройств изготавливается с применением оцинкованного металла.

Материал может обладать как круглым, так и прямоугольным сечением. Нормально открытый огнезадерживающий клапан 1М или 1Н, и другие его модификации, с целью повышения общей надежности, оборудован специальной системой автоматического или дистанционного реагирования.

Кроме того, имеется такая модификация, как огнезадерживающий клапан 1Н Веза с электромагнитным приводом.

Устройство 1Н может быть снабжено и электромеханическим приводом пружинного типа. Представленный механизм приводит устройство в активное (закрытое) состояние во время возникновения очага возгорания. По окончании монтажных работ составляется акт сдачи, а затем акт приемки системы.

Автоматический огнезадерживающий клапан

Огнезадерживающий клапан ОЗК постоянно находится в открытом положении. При возникновении пожара к устройству своевременно поступает тревожный сигал.

В результате этого устройство мгновенно закрывается как щит. Это не позволяет огню дальше распространяться по внутреннему пространству помещения.

После того, как пожар будет устранен, огнезадерживающий шибер КПС производит свое открытие. Благодаря этому происходит быстрое удаление вредных для человека продуктов горения, при этом обеспечивается приток свежего воздуха.

Управление устройством осуществляется посредством отдельного пульта. ШУОК — шкаф управления огнезадерживающими клапанами в начальном состоянии рабочей цепи щит все время находится под напряжением.

При возникновении пожароопасной ситуации происходит разрыв сети. В результате этого огнезадерживающий шибер переходит на свое рабочее состояние.

Это происходит посредством снятия электропитания с механических приводов. Действие происходит с участием обратной пружины, после срабатывания которой, происходит подача питания в щит на электромагнитные приводы.

При возникновении перекоммутации на перекидных контактах распределительного реле, в шкафу происходит изменение типа управления.

Оно перераспределяется между клапанами или контактами аппаратуры пожарной сигнализации. Тестовая проверка исправности системы проводится посредством нажатия на кнопку «Грибок», которая располагается на передней двери шкафа.

Управление клапаном

Шкаф управления огнезадерживающими клапанами отображает некоторую информацию на своей двери. Это:

  •  Наличие либо отсутствие постоянного напряжения и питания сети (220В/50Гц);
  • “ОЗК ОТКРЫТ” – открытое положение огнезадерживающего шибера;
  • “ОЗК ЗАКРЫТ” – закрытое положение огнезадерживающего шибера;
  • Отображение сигнала «Пожар».

Огнезадерживающие клапана

Исходя из этого, щит управления ОЗК (огнезадерживающими клапанами) является неотъемлемым и самым главным элементом в представленной цепи.

Огнезадерживающий клапан Вингс М состоит из корпуса с прямоугольным сечением, створок, уплотнительных устройств (находятся межу корпусом и створками) и привода, который осуществляет поворот створок.

В зависимости от конструктивных особенностей, устройство комплектуется одной или двумя створками.

Они выполнены с применением специального материала, обладающего термостойкими качествами. Элементы плотно облицованы листами из стали и установлены внутри корпуса.

Движение створок осуществляется благодаря наличию подшипников скольжения. В зависимости от типа устройства огнезадерживающий клапан ОКС 1 оборудуется электроприводом или тепловым замком.

Сверху сам привод защищен съемным кожухом. При подаче напряжении створки изделия закрываются на автоматическом режиме.

Устройство, которое оснащено тепловым замком, закрывается, используя энергию пружины. Она высвобождается сразу после деструкции плавкой вставки.

Если при автоматическом режиме срабатывает пульт, то щит по его команде на теплонагреватель подает кратковременное напряжение.

Одновременно с этим теплонагреватель посылает тепловой импульс. Его силы достаточно для того, чтобы перегрелся тепловой замок.

Температура воздействия составляет 72oС. В результате сцепление теплового замка с заслонкой прерывается и клапан срабатывает.

В случае устранения опасности пожара клапан повторно может применяться в работе устройства. Тепловому замку снова придается U-образная форма, а клапан устанавливают во взведенное положение.

Виды, преимущества и недостатки

Огнезадерживающий клапан с электроприводом Belimo, как и все остальные разновидности данных устройств подвергается классификации.

Исходя из этого они делятся на две основных категории: закрытого и комбинированного типа. Цена на огнезадерживающий клапан может отличаться и напрямую зависит от его модификации и других особенностей.

Устройства закрытого типа работают обратным образом. В исходном состоянии они закрыты, а во время пожара открываются.

Клапан комбинированного типа в обычном режиме находится на открытом положении. При возникновении пожара он сразу же захлопывается, чем и предотвращает дальнейшее распространение огня.

Известно, что противопожарные клапаны различаются по сериям. Устройства серии КЛОП способствуют задержанию и невозможности дальнейшего распространения огня и дыма через вентиляционные системы.

Также имеется специально разработанная модель для помещений с повышенной взрывоопасностью — с модифицированным устройством.

Все противопожарное оборудование КЛОП снабжено фланцами, с помощью которых осуществляется присоединение воздухопроводов.

Прямоугольный противопожарный вентиляционный клапан

При этом электромагнитный привод располагается с наружной стороны изделия. Некоторые из моделей комплектуются как пружинными, так и электромеханическими приводами.

Нормально открытое устройство КЛОП-1 снабжено электромагнитным приводом или электромеханическим приводом Belimo – опционально. Цена на огнезадерживающий клапан КЛОП-1 всегда остается вполне приемлемой.

Нормально открытые устройства КЛОП-2 преимущественно отличаются от изделий первой серии. Они обладают заметно улучшенными аэродинамическими характеристиками, а так же простотой и высоким удобством при монтаже.

Клапаны серии КЛОП‑3 применяются в условиях, отличающихся наличием высоких скоростей расхода воздуха. Зачастую они как щит устанавливаются в воздуховодах с большим сечением.

Читайте также:
Усилители для камер видеонаблюдения: виды, популярные модели

Клапаны противопожарные серии КПУ выпускаются в трех модификациях:

  • Общепромышленной;
  • Взрывозащищенной;
  • Морозостойкой.

Все модификации снабжены электроприводом с пружиной возвратного типа и плавкой вставкой. Эти изделия отличаются малым весом и компактными габаритами.

Устройства серии UVA или UVS практически аналогичны по своим характеристикам вышеописанным агрегатам. Огнезадерживающий клапан с приводом Belimo также входит в эту группу.

Несомненным плюсом всех перечисленных типов устройств является цена и способность к своевременному реагированию на возникновение пожара.

Существенных недостатков у представленных устройств не обнаружено. Для корректного функционирования изделий происходят регулярные проверки, все данные заносятся в акт для проверки огнезадерживающих устройств.

Цена на устройства

Стоимость клапанов огнезадерживающих может существенно отличатся, при этом зависит от особенностей конструкции и модели.

Клапан Веза:

  • Модель: КПУ-1Н-О-Н-400;
  • Тип: огнезадерживающие;
  • Размеры: 400 x 250 x 180 мм;
  • Тип привода: плавкий предохранитель;
  • Огнестойкость: IE 60;
  • Цена: 55-60$.

Противопожарный вентиляционный клапан

Клапан Systemair:

  • Модель: PK-I-R-EI120S;
  • Тип: огнезадерживающие;
  • Размеры: 465 x 455 x 477 мм;
  • Тип привода: электропривод;
  • Огнестойкость: IE 120;
  • Цена: 90-110$.

Клапан, КПУ-1М:

  • Модель: КПУ-1М-2-Н-240;
  • Тип: огнезадерживающие;
  • Размеры: 475 x 440 x 480 мм;
  • Тип привода: электропривод;
  • Огнестойкость: IE 90;
  • Цена: 50-60$.

Производство огнезадерживающих клапанов (видео)

Нюансы установки

Монтаж изделия, который входит в категорию нормально открытых, может проводиться вне зависимости от ориентации в пространстве, необходим дальнейший акт проверки установки изделия.

На его установку не влияют направления воздушных потоков. Места установки огнезадерживающих устройств устанавливаются заранее, с ориентировкой на общие требования техники пожарной безопасности, составляется акт.

Если устройство относится к классу нормально закрытых, то его монтаж осуществляется с ориентировкой на направление удаляемых при пожаре продуктов горения.

При монтаже нужно первоочередно обеспечить предел огнестойкости, который располагается между плоскостью строительной конструкции с плоскостью заслонки клапана.

Данные устройства характеризуются высокой степенью устойчивости к высоким температурам и крепятся в тех местах, где вентиляция проходит через стену.

Что такое клапаны КПУ и КПС, где и как они применяются?

Типы огнезадерживающих клапанов: кпв, кпс и копДата публикации: 09/03/2015

Клапаны противопожарные универсальные (КПУ) служат автоматической преградой на пути заполнения огнем и дымом воздуховодов и каналов вентиляции при возгорании в зданиях и сооружениях. Такие устройства могут быть огнезадерживающими и дымовыми. Они монтируются в проемы и места, в которых проходят вентиляционные системы и применяются для круглых и прямоугольных каналов.

Предохранительные сбросные клапаны должны снижать превысившее пределы выходное давление с помощью сброса неагрессивных углеводородных газов. Сечение данного устройства также зависит от формы каналов, поэтому различают клапаны КПС прямоугольные и круглые. Предназначение огнезадерживающих клапанов — препятствовать распространению пламени и продуктов горения по каналам вентиляции.

В пассивном состоянии они открыты, на что указывает отметка «О». При возгорании в таком клапане срабатывает функция автоматического закрытия, позволяющая ограничить площадь распространение пожара обслуживаемым помещением. После пожара клапаны – в зависимости от привода – открываются вручную или дистанционно.

Предназначение дымовых клапанов КПС – выводить из помещения дым и избыточное тепло, обеспечивать воздухом пути эвакуации. Закрытое положение является их нормальным состоянием.

Эти клапаны маркированы буквой «Д». При возгорании они открываются автоматически. После пожара этот вид клапанов закрывается так же, как предыдущий.

Оба вида вентиляционного оборудования обладают разным пределом огнестойкости.

Клапаны КПС-1,КПС-1м, КПС-1м-МС, в зависимости от используемого для изготовления материала, бывают двух модификаций. Предел огнестойкости первых двух – 1 и 1,5 часа, а третьего – 1,5 и 2 часа.

Цифры в названиях клапанов КПС-2, КПС-3, КПС-4 соответствуют пределу их огнестойкости в часовом эквиваленте. Последняя разновидность предназначена исключительно для прямоугольных каналов. Работоспособность клапанов не зависит от положения установки. Они имеют широкий диапазон рабочих температур — от 30°С мороза до 40°С тепла.

Клапанам КПС вредны осадки, конденсат или агрессивная среда. Их нельзя использовать во взрывоопасных условиях. При установке не следует забывать об удобстве доступа к приводу и сервисным люкам клапана.

Помимо самого устройства, в комплект входят два фланца для установки в каналы вентиляции и внешний привод. Такие клапаны могут иметь электромагнитный, электромеханический или пружинный тип приводов. Все модификации снабжены электрическими двигателями заслонок европейского производителя и электромагнитными – отечественного.

На огнезадерживающих клапанах предполагается применять электромеханический привод заслонки, а на дымовых – использовать реверсивные или электромагнитные электрические двигательные механизмы.

История появления обоев 26/05/2016 — 23:06

История появления обоев гласит: за двести лет до рождения Христа, в Китае, люди изготавливающие бумагу нашли новое применение для неё — оклеивать стены. Для этого из рисовой соломы (ракота) создавали бумагу, которая, благодаря особой постройке китайских домов хорошо проветривалась, что в свою очередь избавляло от проблем с сыростью.

Читать далее >>

Огнезадерживающие и противопожарные клапана от производителя

Типы огнезадерживающих клапанов: кпв, кпс и коп

Перейти в каталог по противопожарным клапанам
Основным нормативным документом, устанавливающим классификацию и область применения противопожарных клапанов систем вентиляции, в настоящее время является СНиП 41-01-2008 «Отопление, вентиляция и кондиционирование». В соответствии с этим документом для систем вентиляции и противодымной защиты следует предусматривать:

 — противопожарные нормально открытые клапаны воздуховодах общеобменной вентиляции кондиционирования и воздушного отопления целях предотвращения проникания в помещения продуктов горения дыма во время пожара а также в приточных и вытяжных системах помещений защищаемых установками газового аэрозольного или порошкового пожаротушения.  — противопожарные клапаны двойного действия системах основной вентиляции помещений газовым аэрозольным или порошковым пожаротушением используемых для удаления газов и дыма после пожара.  — дымовые клапаны вытяжной противодымной вентиляции.

 — противопожарные нормально закрытые клапана в системах вытяжной и приточной противодымной вентиляции и системах для удаления дыма и газа после пожара из помещений защищаемых установками газового аэрозольного или порошкового пожаротушения.

В соответствии с НПБ 241-97 обозначение предела огнестойкости противопожарных клапанов включает буквы, соответствующие нормируемым предельным состояниям, и цифру, представляющую собой время (мин.) достижения одного из нормируемых предельных состояний, первого по времени.

Учитываются два вида предельных состояний клапана: E — потеря плотности; I — потеря теплоизолирующей способности. Например, запись в сертификате EI 60 означает, что предел огнестойкости клапана равен 60 мин.

по признакам потери плотности и потери теплоизолирующей способности, независимо от того, какой из двух признаков достигается ранее.

Потеря теплоизолирующей способности I противопожарных клапанов характеризуется повышением температуры корпуса клапана и узла уплотнения корпуса в проеме конструкции с необогреваемой стороны до заданной максимально допустимой величины, а потеря плотности Е — снижением сопротивления клапана дымогазопроницанию до минимально допустимой величины или образованием в узле уплотнения корпуса клапана сквозных трещин или отверстий, через которые проникают продукты горения или пламя.

Режимы испытаний противопожарных нормально открытых (НО), дымовых и противопожарных нормально закрытых (НЗ) клапанов отличаются друг от друга, поэтому запись в сертификате о возможности применения клапана в качестве дымового или НЗ делается на основе результатов испытаний по соответствующему режиму. Так, например, запись в сертификате «Клапан противодымной вентиляции зданий и сооружений КДМ-2 с пределом огнестойкости: в режиме НЗ клапана -EI 30; в режиме дымового клапана — EI 90, E 90» означает, что клапан может применяться в качестве противопожарного нормально закрытого и дымового клапана в соответствии с требованиями СНиП 41-01-2008, в которых предел огнестойкости указанных клапанов характеризуется буквами EI, и в качестве дымового в соответствии с НПБ 241-97, где предел огнестойкости дымовых клапанов характеризуется буквой Е.

Область применения противопожарных клапанов во взрыво-защищенном исполнении регламентируется СНиП 41-01-2008, ПУЭ, ГОСТ Р 51330.99, ГОСТ Р 51330.13-99 и др. Дополнительно к серти­фикатам пожарной безопасности данные клапаны должны иметь сертификат на соответствие требованиям взрывобезопасности.

Предприятием изготавливаются противопожарные клапаны различного функ­ционального назначения в соответствии со СНиП 41-01-2008:

 — противопожарные нормально открытые НО.  — дымовые

 — противопожарные нормально закрытые НЗ.

Клапаны изготавливаются «стенового» и «канального» типов. Клапаны «стенового» типа КДМ-2 (КЛАД-2) и КЛОП-3 имеют один присоединительный фланец, их удобно устанавливать в проемах стен, перегородок, воздуховодов, подвесных потолков, ограждающих конструкций шахт и т.п.

Клапаны «канального» типа прямо­угольного сечения КДМ-2 (КЛАД-2), КЛОП-1 (обычного и взрывозащищенного исполнения), КЛОП-2, КЛОП-3 и КОМ-1 имеют два фланца для присоединения к воздуховодам с одной или с двух сторон.

«Канальные» КЛОП-1 круглого сечения обычного исполнения изготавливаются с двумя фланцами (фланцевые клапаны) и с ниппельным соединением (ниппельные клапаны). Вид климатического исполнения всех противопожарных клапанов У3 (клапанов КЛОП-1 «морского» исполнения М2) по ГОСТ 15150-69.

Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

Противопожарные нормально открытые (огнезадерживающие) клапаны
КЛОП-1

Оцените статью
Сигнализация для дома и авто
Добавить комментарий
