Модуль порошкового пожаротушения Ураган: виды, преимущества

Назначение и область применения:

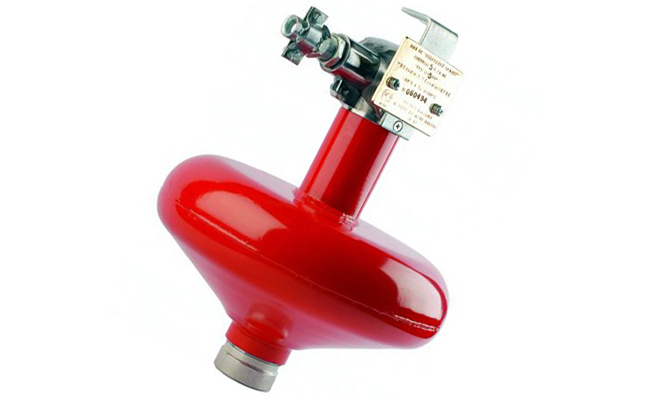

Модуль порошкового пожаротушения с газогенерирующим элементом МПП(н)-6-КД-1-ГЭ-УЗ, ТУ 4854-001-57872429-02 «Ураган-1М» (далее по тексту — МПП) предназначен для локализации и тушения пожаров классов А, В, С и электрооборудования, находящегося под напряжением до 1000 В, в промышленных, складских, жилых, торговых, административных помещениях и гаражах.

МПП не предназначен для тушения материалов, склонных к самовозгоранию и тлению внутри объема веществ (древесные опилки, хлопок, травяная мука), а также, горение которых может происходить без доступа воздуха.

МПП является исполнительным элементом в автоматических и автономных установках порошкового пожаротушения.

МПП может использоваться, как для тушения локальных очагов возгорания, так и для объемного тушения очагов пожара в помещении.

Устройство и принцип работы:

МПП состоит из корпуса, в котором размещаются огнетушащий порошок (ОП) и газогенерирующий элемент (ГГЭ) с электровоспламенителем. В нижней части корпуса находится устройство с предохранительно-выпускным клапаном и распылителем порошка.

В верхней части модуль снабжен кронштейном для крепления к потолочному перекрытию.

Срабатывание модуля происходит от электрического импульса, подаваемого на выводы электровоспламенителя, в ГГЭ начинается интенсивное газовыделение, приводящее к нарастанию давления внутри корпуса, вскрытию клапана и выбросу ОП в зону горения.

Запуск модуля в действие может осуществляться автоматически от сигнально- пускового устройства или вручную.

В комплект поставки входят:

— модуль порошкового пожаротушения в сборе;

— комплект крепежа для крепления модуля;

— паспорт и руководство по эксплуатации;

— коробка упаковочная.

Модуль порошкового пожаротушения изготовлен и упакован в соответствии с требованиями конструкторской — технологической  документации и ТУ 4854-001-57872429-02.

Сертификат соответствия  № С-RU.ПБО02.В.00069    ТР  0626519.

Срок действия Сертификата Соответствия  до  26.03 2015 г.

Технические характеристики:

  • Высота установки — 3,0 / 0,5 м;
  • Защищаемая площадь при тушении пожаров класса А — 55 м2;
  • Защищаемый объём при тушении очагов пожара класса А — 162 м3;
  • Защищаемая площадь при тушении пожаров класса В — 25 м2;
  • Защищаемый объём при тушении очагов пожара класса В — 36 м3;
  • Габаритные размеры — 280 x 285 мм;
  • Масса модуля — 9,0 кг.

Всегда в наличии самосрабатывающие огнетушители и модули порошкового пожаротушения от Российских заводов-производителей. Каждый проданный товар сопровождается необходимой документацией.

— Огнетушитель самосрабатывающий «Шар-1»- Огнетушитель самосрабатывающий «ОСП-1»- Огнетушитель самосрабатывающий «ОСП-2»- Модуль порошкового пожаротушения «Буран 0,5»- Модуль порошкового пожаротушения «Буран 2,5»- Модуль порошкового пожаротушения «Буран 8»- Модуль порошкового пожаротушения «Буран 15 КД»- Модуль порошкового пожаротушения «Ураган 3»- Генератор огнетушащего аэрозоля ГОА «Допинг 2» Посмотреть полный прайс-лист на все виды огнетушителей.

Источник: http://www.komplekt01.ru/node/713

Модули порошкового пожаротушения: принцип действия, применение, преимущества и недостатки

Тушение возгорания порошковой смесью иногда служит исключительной возможностью погасить пожар, в тех случаях, когда тушение водой неэффективно или даже опасно. Электроустановки под напряжением или щелочные металлы нельзя тушить водой, поэтому для тушения используют модули порошкового пожаротушения или порошковые огнетушители.

В 60-е годы, в связи со строительством атомных электростанций, в СССР началось развитие порошкового пожаротушения. За основу был взят опыт зарубежных разработчиков, который был дополнен и усовершенствован.

Модуль порошкового пожаротушения представляет собой отдельную станцию с емкостью, содержащей порошок, и газовым баллоном. Устройство не зависит от источников электропитания, что значительно повышает надежность эксплуатации.

Принцип действия модулей порошкового пожаротушения

Модули порошкового пожаротушения соединены с датчиками пожарной сигнализации которые срабатывают при изменении состава воздуха, или реагируют на повышение температуры.

Срабатывание происходит от электрического импульса, который запускает поступление газа из отдельного баллона, или капсулы, который создает необходимое давление в модуле и перемещает порошок к распылителю.

Сопло открывается и происходит выбрасывание порошка.

Модули порошкового пожаротушения в действии, установленные на автозаправочной станции

Огнетушащий эффект порошковых составов базируется на нескольких факторах:

  1. Холодный порошок, попадая на разогретую огнем поверхность, забирает часть энергии на себя, и таким образом охлаждает участок возгорания.
  2. При достижении критической температуры разложения солей, из которых состоят порошки, происходит выделение газов, не поддерживающих горение. Газы заполняют пространство вокруг очага возгорания и тем самым перекрывают доступ кислороду.

Классификация пожаров

Информация о категориях и классах пожаров позволит внести некоторую ясность и понимание в принцип работы МПП. Все пожары классифицируются не только по степени сложности, но и по типу возгорания, в зависимости от характеристик материалов, оказавшихся в очаге пожара:

  1. В этот класс входят твердые, легковоспламеняющиеся материалы:
  • вырабатываемые из древесины, или натуральные текстильные материалы, поддерживающие тление;
  • не способствующие тлению – пластмассы, каучуки.
  1. Данный класс характеризуется возгоранием легко воспламеняемых жидких веществ:
  • нерастворимых в воде (бензинов, иных нефтепродуктов), легкоплавких парафинов;
  • горение полярных жидкостей (эфиров, спиртов, и др.).
  1. Горение газов;
  2. Воспламенение электроустановок;
  3. Горение металлов, металлосодержащих веществ.

Модули пожаротушения установлены на строительной технике ОАО «РЖД»

Модули порошкового пожаротушения нашли применение в самых различных помещениях.

Сфера применения модулей порошкового пожаротушения

Порошковое пожаротушение применяется с целью угнетения всевозможных возгораний, независимо от типа воспламеняемых материалов. Но наиболее действенны порошковые составы в профилактике возгораний электрооборудования и электрощитов, оказавшихся под напряжением, поскольку тушение электроустановок водой дает очень опасно.

Автоматическая установка порошкового пожаротушения используется с целью тушения пожаров всех классов, вне зависимости от характера воспламенившихся веществ или предметов (твердых материалов и жидкостей, горючих газов, высоковольтного электрооборудования и т.д.).

Модули порошкового тушения делятся по принципу срабатывания.

  • Автономные модули самостоятельно определяют очаг возгорания. Для этого к ним подключаются тепловые, инфракрасные, дымовые термодатчики, которые подают команду на срабатывание.
  • Автоматические (централизованные) системы, обнаружив возгорание, отправляют сигнал на централизованный пульт. Оттуда команда на срабатывание приходит к газосодержащим емкостям или капсулам;
  • Системы с ручным, дистанционным или локальным запуском не имеют собственных детекторов, но активация модуля порошкового пожаротушения дублируется.

Срабатывание автономного модуля порошкового пожаротушения в складском помещении

Возможно нештатное срабатывание автономных и автоматических модулей. Причины кроются в следующем:

  • В датчиках накапливается пыль;
  • Занижена температура срабатывания;
  • Нарушена периодичность профилактического техобслуживания;
  • Возможно срабатывание систем на курение.

Область применения МПП определяется их устройством и принципом работы. Площадь, защищенная противопожарной системой, может быть разной, и потому разработаны следующие установки для тушения пожара:

  • объемные, когда порошковый состав заполняет все помещение;
  • направленного действия, когда порошок распыляется в определенном направлении, например, на электрощит;
  • поверхностные установки, в которых тушащий порошок ложится на поверхности, перекрывая распространение пламени.

Запрещено применение порошковых огнетушителей при тушении горючих материалов, поддерживающих тление и способных гореть без кислорода. Не рекомендовано применение таких систем в помещениях, где хранятся ценные товары, которые порошок может повредить.

Устройство модуля порошкового пожаротушения

В зависимости от места хранения порошка, МПП делятся на:

  1. Централизованные, когда вещество подается к месту возгорания из главной емкости по трубопроводам;
  2. Локальные модули – устройства, хранящие огнетушащее вещество и имеющие систему его подачи в одном моноблоке. Управление такими аппаратами может осуществляться централизованно и локально.

Локальный модуль порошкового пожаротушения состоит из металлического корпуса, куда заправлен огнетушащий порошок. Здесь же встроен газогенерирующий элемент, или капсула с закачанным газом. Термочувствительный детектор, который реагирует на изменение температуры и подает импульс устройству запуска.

Огнегасящий состав порошка

Огнетушащие порошки принято делить на:

  • Порошки общего применения (ПСБ, ПФ, ПИР, АНТ для тушения пожаров класса А, В, С);
  • Составы специального назначения, например, МГС гасит натрий и литий, РС подавляет горение щелочных металлов.

В России выпускаются следующие порошковые составы:

  • ПСБ-3 для подавления пожаров классов В, С, Е;
  • ПИРАНТ-А (для пожаротушения классов А, В, С, Е);
  • ПХК — (применяемые в тушении пожаров классов В, C, D, Е).

Огнегасящий состав порошка по виду напоминает мел или известь

Таким образом, все выпускаемые порошковые смеси способны перекрыть практически все типы пожаров.

Выбор порошкового состава, загружаемого в модульную установку, определяется характером и условиями защищаемого объекта.

Для тушения твердых материалов, металлов и металлосодержащих органических соединений применяются порошки поверхностного тушения, а для горючих жидкостей и газов – порошки объемного тушения.

Составы огнетушащих порошков

Огнетушащий порошок ПФ состоит из смеси сульфата аммония, диаммоний-фосфата, углекислого кальция и диоксида кремния.

Порошок ПСБ применяется при тушении нефтепродуктов, газов, электроустановок, напряжение которых превышает 1000В. В своем составе порошок содержит бикарбонат натрия, тальк и те же углекислый кальций и диоксид кремния, которые содержатся и в ПФ.

Читайте также:  Выбор сервера для систем ip наблюдения: топ лучших моделей

Основными компонентами порошка ПИРАНТ-А являются моно- и диаммоний фосфат, сульфат аммония и дополнительные присадки.

Все указанные порошки не ядовиты, сравнительно недорогие в производстве, и удобны в обращении. Хранят их в специальных влагонепроницаемых пакетах.

Монтаж модулей порошкового пожаротушения

Количество МПП рассчитывается в зависимости от технических характеристик помещения:

  • высоты потолков;
  • наличия взрыво- и пожароопасных зон;
  • требований противопожарной безопасности к помещениям;
  • технических параметров отдельного модуля, его способности распылять вещество на заданной площади.

Настенный монтаж автоматических установок порошкового пожаротушения выполняется в помещениях с потолками, выше 7 метров. Монтаж МПП вертикального размещения применяется в складских помещениях, где стеллажи и полки препятствуют распылению огнетушащего средства.

Для защиты от пожаров больших площадей используются объемные модули с потолочным креплением. Порошок распределяется зонтом, что обеспечивает максимальную область покрытия порошковым составом.

Подобные модули разработаны для подвесных потолков. Они крепятся к специальным кронштейнам, скрытым под навесной конструкцией потолка, и, таким образом, противопожарная система становится незаметной.

Существуют также напольные варианты противопожарных устройств, но они устанавливаются там, где невозможно провести монтаж настенных и потолочных модулей.

Эксплуатация модулей порошкового пожаротушения

Модульное порошковое тушение пожаров применяется на западе не один десяток лет. За время эксплуатации систем производители неоднократно дорабатывали противопожарные установки и добились оптимальной точности срабатываний.

Монтаж модулей пожаротушения с помощью шпилек к специальной трубе подачи порошка

К эксплуатации модулей порошкового пожаротушения допускаются лица, ознакомленные с правилами и техническими условиями эксплуатации МПП, и сдавшими соответствующий экзамен. Модули неприхотливы в эксплуатации.

Они не требуют сложного технического обслуживания. Достаточно 1 раз в 3 месяца проверить заземление устройства, осмотреть корпус на наличие внешних дефектов – вмятин, сквозных отверстий. При наличии дефектов модуль подлежит замене.

Периодически корпус модуля порошкового пожаротушения необходимо очищать от пыли влажной ветошью.

МПП является одноразовым устройством и после срабатывания подлежит утилизации и замене его на новый.

Достоинства и недостатки модулей порошкового пожаротушения

Идеальных способов потушить пожар не существует. Берется в расчет преобладание плюсов, то есть положительных характеристик над отрицательными. Но все же отметим некоторые достоинства и недостатки пожаротушения порошкового типа.

Достоинства МПП

К числу достоинств модуля порошкового пожаротушения относятся:

  • Компактность установок, мобильность, доступность и легкость в обслуживании.
  • Локальные автоматические системы порошкового пожаротушения отличаются дешевизной, как в монтаже, так и в эксплуатации.
  • Срок хранения порошков неограничен.
  • Применение порошковых систем возможно при любой температуре.

Все упомянутые достоинства безгранично расширяют диапазон применения МПП. Это производственные, и торговые сооружения, офисные здания и складские помещения, гаражи и ангары.

Недостатки МПП

Один из недостатков модульного пожаротушения упоминался выше – это одноразовость модулей, которые тут же подлежат замене. После пожаротушения необходимо сразу удалять порошки из помещения, особенно с металлических поверхностей, поскольку некоторые компоненты порошков агрессивны в отношении металлов.

Прежде чем запускать модуль порошкового пожаротушения, люди должны быть эвакуированы из помещения, поскольку порошки негативно действуют на человека.

Источник: http://stopogon.ru/pozharotushenie/moduli-poroshkovogo-pozharotusheniya-printsip-dejstviya-primenenie-preimushhestva-i-nedostatki.html

Инновационные технологии пожаротушения на базе порошковых модулей «Ураган» Выгоды и преимущества МПП «Ураган» Низкая удельная стоимость оборудования! Возможность. — презентация

1 Инновационные технологии пожаротушения на базе порошковых модулей «Ураган» Выгоды и преимущества МПП «Ураган» Низкая удельная стоимость оборудования! Возможность установки на высоте до 16 метров! Тушит «зоны затенения», т.е. угол подачи порошка может быть задан от 0 0 до ! КПД выхода порошка из модуля – 98%! МПП «Ураган –Взр» работает как в искробезопасных, так и в искроопасных цепях!<\p>

2 Предназначены для локализации и тушения пожаров классов А, В, С и электрооборудования, находящегося под напряжением до 1000 В, в промышленных, складских, жилых, торговых, административных помещениях и гаражах. Ураган 1м Защищаемая S = 55 м 2 ; Защищаемый V = 162 м 3 ; Масса модуля 9,0 кг. Ураган 4 Защищаемая S = 30 м 2 ; Защищаемый V = 90 м 3 ; Масса модуля 5,8 кг.<\p>

3 Ураган 3Ураган 5м Защищаемая S = 14 м 2 с высоты 10 метров; Угол установки о. Изделие разработано для тушения возгораний в «зонах затенения», например, подмашинное пространство в гаражах и парковках. Защищаемая S = 40 м 2 с высоты 16 метров; Угол установки 0-50 о. Возможность осуществлять подачу порошка в необходимую точку защищаемого объекта и «зоны затенения». Предназначены для локализации и тушения пожаров классов А, В, С и электрооборудования, находящегося под напряжением свыше 1000 В (СП , п.9.1.6), в промышленных, складских, жилых, торговых, административных помещениях и гаражах!!!<\p>

4 Ураган 3-ВзрУраган 5-Взр Могут устанавливаться с приборами управления как в искробезопасных так и в искроопасных цепях и местах! Маркировка взрывозащиты соответствует всему модулю, а не только электрическому узлу вводного устройства! Разрешено применение: в подземных выработках угольных шахт и их наземных строениях; в зонах производства и хранения взрывчатых веществ; в зонах, где существует возможность воспламенения из-за присутствия в воздухе горючей пыли или волокон и.т. д. Защищаемая S = 18 м 2. Защищаемая S = 20 м 2. PBExsdiaIX/1ExsdiaIIBT3X<\p>

5 Ураган 3-ВзрУраган 5-Взр Маркировка взрывозащиты соответствует всему модулю, а не только электрическому узлу вводного устройства! Разрешено применение: В помещениях, где взрывоопасная газовая смесь присутствует постоянно или в течении длительных периодов времени; В зонах производства и хранения взрывчатых веществ; В зонах, где присутствует возможность воспламенения из-за присутствия в воздухе горючей пыли, волокон и т.д. Защищаемая S = 18 м 2.Защищаемая S = 20 м 2. 0ExiaIIBT3Х<\p>

6 МПП «Ураган-Авт.» Ваш «Домашний Пожарный». «Домашний пожарный» состоит из МПП «Ураган» и устройства запуска – «Лигард-УППА» (со встроенным источником питания) или УСП-101 (без источника питания) и монтажного комплекта. Устройство запуска контролирует температуру окружающей среды термочувствительными элементами. При достижении температуры в защищаемом помещении значения С, срабатывает термореле, далее происходит подача пускового тока на запуск МПП «Ураган» и порошковая струя, выходящая из корпуса МПП, тушит огонь. Область применения: Гаражные боксы, подземные автостоянки, парковки (в том числе механизированные). Коттеджи, дачные дома (веранды, кухни), складские комплексы, производственные и офисные помещения. Защищаемая площадь – от 10 до 50 м 2 ; Температура срабатывания – +72, 90, С.<\p>

7 АУП «УРАГАН-Р» Первым совместным продуктом, представленным на рынок противопожарного оборудования, стала система порошкового пожаротушения, сигнализации и оповещения АУП «УРАГАН-Р». Инновационная составляющая данной технологии является то, что автоматическая система пожаротушения построенная на «Ураган — Р» радиоуправляема и не имеет негорючих, дорогостоящих проводов.<\p>

8 Инновационные технологии защиты от пожаров складских комплексов. Для Складских комплексов с высотой хранения на стеллажах более 5,5 метров АСПТ на МПП «Ураган» наиболее эффективна, чем водяная система. Она не требует трудоемкой трубной разводки, пожарных резервуаров и насосных станций. Принцип действия АСПТ на МПП «Ураган» основан на раннем обнаружении пожара. Тушение огня порошком снижает до минимума прямой и косвенный материальный ущерб для Заказчика. Установка МПП «Ураган» на балках и потолке склада производится исходя из возможных вероятных мест возникновения пожара: На верхних стеллажах; на уровне пола в проездах; на боковых поверхностях стеллажей по всей их высоте. Установка МПП «Ураган» на балках и потолке склада производится исходя из возможных вероятных мест возникновения пожара: На верхних стеллажах; на уровне пола в проездах; на боковых поверхностях стеллажей по всей их высоте.<\p>

9 Новые технологии пожаротушение подземных гаражных комплексов Используя в системах пожаротушения модуль порошкового пожаротушения «Ураган-3» с универсальным кронштейном, решаются любые задачи по тушению «зон затенения» в подземных гаражах и паркингах, а также в прочих производственно-бытовых помещениях. Специалисты ПК «Сибирский проект» были первыми, кто предложили данные эффективные технологии для защиты подземных паркингов. А МПП «Ураган-3» с универсальным кронштейном был запатентован.<\p>

10 Новинка! Модуль пожаротушения тонкораспыленной водой «ТРВ- Ураган» Новое изделие — модуль пожаротушения тонкораспыленной водой «ТРВ-Ураган», основные технические характеристики: Площадь тушения – 10 – 12 м 2. Модульная установка пожаротушения тонкораспыленной водой с газогенерирующим элементом МУПТВ-13-ГЗ-ВД, ТУ «ТРВ Ураган-13» (далее по тексту — МУПТВ) предназначена для локализации и тушения пожаров класса «А». МУПТВ является исполнительным элементом в автоматических и автономных установках пожаротушения тонкораспыленной водой. МУПТВ может использоваться для тушения локальных очагов возгорания в помещении. МУПТВ изготовлены в нормальном исполнении и могут эксплуатироваться в температурном интервале от плюс 5 о С до плюс 50 о С. Эксплуатация МУПТВ допускается при относительной влажности воздуха не более 95% при 25 о С.<\p>

11 «ТРВ-Гарант Взр.» В 2011 г. прошло промышленные испытания и сертификацию еще одно совместное изделие «ТРВ- Гарант Взр.» с маркировкой взрывозащиты PBExsdiaIX/1ExsdiaIIB3X. Около 1000 изделий летом этого года были установлены на двух обогатительных фабриках Кузбасса. PBExsdiaIX/1ExsdiaIIB3X<\p>

12 Спасибо за внимание! По всем вопросам обращаться Каргин Игорь Васильевич<\p>

Источник: http://www.myshared.ru/slide/364975/

Порошковое пожаротушение: как выбрать лучший модуль?

Тема систем порошкового тушения пожаров является обширной и требует детального изучения большого количества информации.

В данной статье собрана краткая выжимка по порошковому типу пожаротушения, позволяя узнать технологию правильного выбора оптимального модуля.

Классификация установок даст четкое понимание того, как выбрать лучшую модель и какой алгоритм монтажных работ осуществить. В материале собраны рекомендации и полезные советы, которые помогут избежать большого количества ошибок.

История создания

История начинается в 1770 году. Впервые упоминается полковник Рот из города Эслингена. Участниками опыта стали бочка алюминиевых квасцов для распыления и порох. Опыт удался настолько, что им живо заинтересовалось пожарное ведомство.

В России опыт продолжил химик Шефталь. Но это было уже в 19-ом столетии. Комплекс, представленный на рассмотрение, получил название «Пожаргаз».

В состав входили:

  1. Двуглекислая сода.
  2. Квасцы.
  3. Сернокислый аммоний.
  4. Земля инфузорная.
  5. Асбестовая стружка.

Порядок, по тем временам, оставлял глубокое впечатление. Готовность – 15 секунд. Зажигался шнур, и с интервалом 4 секунды раздавался хлопок, как отсчёт времени до взрыва.

В тридцатых годах технология сдвинулась в сторону испытания маленьких бомб с обычным папье – маше. «Описание в Popular Scence» этой методы, как очень экологической, вызвало большой интерес.

При взрыве с температурой 200 градусов распылялся папье-маше.

Применение хорошо зарекомендовало себя. Мелко дисперсные блокируют доступ кислорода, охлаждают среду горения, заметно уменьшая скорость.

Уже в сороковых годах 20–го столетия началось шествие способа по всему миру: Европа, Азия, Россия, Америка. Дальнейшее совершенствование дало возможность температурную вилку пользования от -50 до +50. Определённого вида добавки не позволяли смесям поглощать влагу.

Но есть и минус подобной системы. Самый главный из них – опасность для здоровья. Но, если наладить правильную эвакуацию, то препятствий нет.

В Советском Союзе, в связи с возникшей угрозой на АЭС, в 60-десятые годы вопрос обострился. Начались разработки. Через двадцать лет система порошкового пожаротушения прошла испытания, показавших, что метод эффективен на поверхностях, не имеющих пустот и щелей. Что эта метода проявляет себя лучше в самом начале.

В ситуациях, когда горят щелочные металлы, альтернативы нет.

Остались не совсем ясными вопросы:

  1. Охлаждение при расходовании тепла на нагрев микрочастиц порошка.
  2. Разжижения отходами облака.
  3. Эффект локализации в узких местах.
  4. Ингибирование процесса горения.

Четкие параметры выделены только для щелочных металлов.

Системы

Выявляют возгорания почти сразу и передают команду на дежурный пульт. Такова система модуля. Относится к недорогим и не сложным в управлении. Однако его наполнение вредно для зданий.

Для здоровья человека очень опасно. При прямом контакте вызывает отравление. Именно поэтому применим в помещениях без обслуживания:

  1. Подстанции.
  2. Сараи.
  3. Чуланы.

Модель выпускают в трёх видах: Автоматическое, с помощью ручного и автономного.

Тип – Тунгус. Фиксация не зависит от вида и разделяется на централизованные и модульные типы. В централизованных смесь поступает из общего бака, а в другом решении в модулях, установленных на равных расстояниях друг от друга. Включаются по сигналу с пульта.

Тушение может быть объёмным и по поверхности. При поверхностном тушении смесь равномерно распределяется по площади. При объёмном заполняется на всю кубатуру.

Тип агрегата выбирают по показателям вредности и характеру хранимых веществ. Имеет значение время выхода устройства в режим.

Если говорить об экологии, то взвеси могут быть просто удобрениями, но при контакте с организмом человека последствия плохие.

Выбор оптимального модуля

Одним из самых популярных образцов на Российском рынке является системы порошкового пожаротушения Буран, подробнее о которых читайте в статье по ссылке.

При ближайшем рассмотрении установки Буран -2,5 – 2с может срабатывать как от сигнала с пульта, так и от своих датчиков. Бывает самостоятельный аппарат или входящий в комплекс автоматического оборудования.

Дизайн позволяет нахождение в любых интерьерах – офисы, деловые центры.

Равен по популярности модель Буран 8взр. Взрывоустойчив, может монтироваться на нефтебазах, автомобильных заправках. Короткое время срабатывания, устойчивость ко взрывам, работа по большим площадям.

Другие популярные модули Тунгус и Бранд применяются, как правило, в следующих местах:

  1. Жилые дома.
  2. Промышленные зоны.

Технические характеристики системы Тунгус – 2 подбираются по виду материалов, охраняемых от пожаров.

Выполняемые функции:

  1. Самооповещение.
  2. Изоляция огня.
  3. Сбережение конструкций.

Вопрос безопасности человека на первом месте, поэтому выбор подходящего модуля чрезвычайно важен.

Превосходит по параметрам аналогичные бренды по параметрам:

  1. Экология.
  2. Автоматизация.
  3. Разносторонние применения.
  4. Большая отдача.
  5. Несложный монтаж.
  6. Относительно небольшая цена.
  7. Мгновенное срабатывание.
  8. Блокада огня в зародыше.
  9. Универсальный состав порошков.

Монтаж

Выбираются места установки с учётом особенностей объекта по особым правилам и инструкциям. Визуальное обследование агрегата на целостность корпуса и пломб, чтобы убедиться в корректности доставки.

Для равномерного распределения содержимого внутри прибора, несколько раз резко повернуть вокруг оси. На стене или потолке привинчивается крепёжная планка для агрегата. Если площадь большая – равномерно по всей площади. Выполнение работ доверять только профессионалам, что будет гарантией сохранения имущества.

Классификация

АСТ с порошковым огнетушением ставится в основном в нежилых зданиях, где применение воды нежелательно:

  1. Хранилища документов.
  2. Музейных ценностей.
  3. Производство химических изделий, щелочных металлов.

Подача из одной ёмкости – централизация. Содержание в одном месте применения – модуль.

Автоматические установки классифицируются по признакам:

  1. Конструкторским.
  2. Способам ликвидации огня.

Помещения, где устанавливаются агрегаты порошковой локализации пламени, должны оборудоваться световыми табло – «ВЫХОД», «ПОРОШОК! УХОДИ», которые загораются перед началом тушения.

Ложные срабатывания

Одной из причин можно назвать сырость. Вода, попадая на датчики, коррозирует контакты, замыкание – запуск. Если огнетушителей много, до ста штук, возможна ошибка в собирании схемы. Выход – поделить площадь на зоны. Реле запуск – отдельная. Бывают срабатывания при скачках напряжения.

Источник: http://venteler.ru/protivopozharnye-sistemy/moduli-poroshkovogo-pozharotusheniya.html

Новое поколение модулей порошкового пожаротушения на основе достижений оборонной промышленности

Модули порошкового пожаротушения (Ml111), разработанные за рубежом, имеют низкую эффективность. Так, например, китайский 4-х литровый модуль тушит очаг пожара на площади 4 кв.м, южнокорейский 4-х литровый — 10 кв.м, индийский 6-ти литровый — 3 кв.м.

Это совершенно не согласуется с общим представлением о высокой потенциальной эффективности порошковых огнетушащих веществ.

Анализ причин низкой эффективности зарубежных модулей показал, что структура газопорошковой струи из них не обеспечивает необходимую высокую концентрацию порошка, большой напор и скорость газопорошкового потока, обеспечивающих его проникновение к горящей поверхности через восходящие турбулентные потоки продуктов горения, возникающих при пожаре. Практически все выпускаемые за рубежом модули являются изделиями закачного типа, в которых для исключении утечки газа при хранении устанавливается уровень рабочего давления равный 8-12 атмосфер, а выходные отверстия, предназначенные для истечения из них огнетушащего порошка, имеют небольшие сечения. Увеличение давления газа и сечений выходных отверстий сопряжено со значительным усложнением конструкции модулей и соответственно с их удорожанием. Соответственно, такие изделия имеют расходные характеристики огнетушащего порошка, недостаточные для эффективного тушения очагов пожара.

Глубоко изучив состояние разработки средств пожаротушения, проанализировав их достоинства и недостатки, ЗАО «Источник плюс», используя последние достижения оборонной промышленности, разработало и освоило серийное производство широкой номенклатуры принципиально новых, универсальных и не дорогих, доступных для массового потребителя, модулей порошкового пожаротушения (Ml111) «Тунгус». Находясь в течение 10 лет в ждущем режиме без технического обслуживания, в случае возникновения очагов пожара Ml111 «Тунгус» самостоятельно с высокой эффективностью и надежностью, в автономном режиме подавляют их на ранней стадии возникновения, не давая им перейти в крупный пожар.

Высокие технические, технико-экономические и эксплуатационные характеристики модулей были достигнуты за счет использования в них:

—      низкотемпературных газогенерирующих устройств, созданных на основе современных твердых газогенерирующих композиционных материалов, получивших название источников холодного газа (ИХГ), которые сохраняют в себе преимущества специзделий, созданных оборонной промышленностью, и в то же время содержат в себе принципиально новые качества, которые открывают широкие возможности в изделиях гражданского назначения;

—            мелкодисперсного огнетушащего порошка «ИСТО-1» собственной разработки с улучшенными эксплуатационными характеристиками (с гарантийным сроком хранения 10 лет и температурой эксплуатации от минус 60 до плюс 90°С, который обеспечивает тушение очагов пожара как по площади, так и по объему).

ИХГ обеспечивают высокие динамические характеристики огнетушащей струи, необходимые для проникновения огнетушащего порошка к горящей поверхности и эффективного тушения очагов пожара, а фракционный состав огнетушащего порошка обеспечивает длительное время удержания необходимой огнетушащей концентрации.

Ml111 «Тунгус» являются универсальным средством пожаротушения, обеспечивающим тушение практически всех классов пожара, за исключением тлеющих материалов.

Модули превосходят по эффективности друдие типы средств пожаротушения, а также отечественные и зарубежные аналоги.

Один модуль, снаряженный 10 кг, порошка способен обеспечить тушение очага пожара на площади до 80 метров квадратных, в объеме до 216 метров кубических и с высоты до 16 м.

В отличие от других модулей, выпускаемых в нашей стране, Ml111 «Тунгус» имеют расширенный температурный диапазон эксплуатации от минус 60 до плюс 90°С и могут использоваться практически в любых климатических зонах, являются изделиями импульсного действия и могут тушить электрооборудование, находящееся под напряжением, без учета величины пробивного напряжения; приводятся в действие от электрического сигнала небольшой мощности (пусковой ток 120 мА), вследствие этого они имеют простую конструкцию, а безотказность их срабатывания сохраняется в течение 10 лет. Они не требуют специальных условий применения (герметичности помещений, трубных разводок). Обеспечивают тушение очагов пожара как в закрытых помещениях, так и на закрытых площадках. В процессе эксплуатации давление в модулях отсутствует и создается только при подаче на модуль пускового сигнала, поэтому при эксплуатации и хранении они безопасны.

Благодаря автономности и быстродействию Ml111 «Тунгус» обеспечивают подавление очагов пожара на ранней стадии их возникновения без участия в этом людей. Модули «Тунгус» являются изделиями многократного использования и могут переснаряжаться на любых станциях техобслуживания огнетушителей.

В зависимости от конструктивного исполнения модули могут располагаться вертикально, горизонтально или наклонно и обеспечивают выброс огнетушащего порошка в любом направлении при любой ориентации порошковой струи в пространстве.

В связи с этим при их применении исключается возможность образования затененных зон и за счет этого значительно повышается надежность тушения помещений, загроможденных оборудованием, или объектов, имеющих сложную геометрическую форму.

В настоящее время в ЗАО «Источник плюс» серийно выпускаются 36 исполнений Ml111 «Тунгус», в том числе:

—       модули импульсного действия, с помощью которых согласно нормам пожарной безопасности НПБ-88 можно тушить электрооборудование, находящееся под напряжением без ограничения по величине пробивного напряжения;

—    термостойкие модули с температурой эксплуатации от минус 60 до плюс 90°С, аналогов которым в мировой практике не существует;

—         пожаровзрывозащищенные модули, допущенные Ростехнадзором для применения на пожаровзрывоопасных нефтехимических и перерабатывающих объектах, горных выработках и рудниках;

—     самосрабатывающие быстродействующие модули, оснащенные датчиками пламени, которые обеспечивают обнаружение и тушение очагов пожара в течение нескольких секунд с момента их возникновения;

—        переносные самосрабатывающие напольные модули, для применения которых не требуется проведения монтажных и проектных работ;

—   высотные модули, обеспечивающие тушение очагов пожара с высоты до 16 метров.

—      модуль с регулируемым углом подачи порошка, который обеспечивает тушение очагов пожара в любой точке защищаемого объекта с высоты до 16 метров и на расстоянии до 14 метров.

В массовом производстве освоено 8 модификаций Ml111 «Тунгус», в том

числе:

—        малогабаритный модуль «Тунгус 0,65» для противопожарной защиты электрощитов, шкафов;

—      модуль «Тунгус 2» разработан по рекомендациям «Mосэнергопроекта» для защиты непроходных кабельных каналов, а также гаражных боксов и зданий;

—     модули «Тунгус 4», «Тунгус 6» — для подавления очагов пожара в зданиях и на открытых площадках различного назначения;

—      модуль «Тунгус 9» — высотный модуль, для подавления очагов пожара на производственных объектах;

—       модуль «Тунгус 10» — для подавления очагов пожара в вертикальных кабельных каналах и в помещениях с оборудованием, имеющим сложную геометрическую форму;

—     модуль «Тунгус 10ст» с регулируемым углом подачи порошка для тушения складских помещений, хранилищ, ангаров;

—        модуль «Тунгус 24» для противопожарной защиты кабельных каналов сечением до 2,2х2,2 метра большой протяженности (до 32 метров); стоимость модуля в три раза ниже аналогов, имеющих одинаковые показатели по эффективности пожаротушения.

Конструктивное оформление модулей представляемого ряда предусматривает комплектацию их узлами крепления к стенам или потолку. Таким образом, путем комплектации системы пожаротушения подходящим количеством и номенклатурой модулей из предлагаемого ряда обеспечивается возможность защиты любых по назначению и геометрии объектов — от электрораспределительных шкафов

объемом менее 1 м3 до складских помещений объемом в сотни кубометров при высоте до 16 м.

Модульный принцип построения импульсного порошкового пожаротушения позволяет легко конфигурировать его под требования заказчика, дает возможность наращивания существующих систем противопожарной защиты.

Опыт внедрения системы противопожарной защиты, основанный на использовании модулей, на различных промышленных предприятиях показал перспективы интеграции системы импульсного модульного порошкового пожаротушения в единую систему противопожарной защиты предприятия.

Автономные сигнально-пусковые устройства УСП-101 реагируют на тепловое проявление пожара, срабатывают при достижении определенной пороговой температуры.

При этом вырабатывается мощный электрический импульс тока (не менее 3А с длительностью 1мс), который запускает МПП «Тунгус».

Одно устройство УСП-101 может запустить до 8 МПП одновременно при длине соединительных проводов с сечением 0,5 мм2 до 50 м.

Устройство сигнально-пусковое УСП-101 за 10 лет эксплуатации показало высокую надежность и полное отсутствие ложных срабатываний при самых жестких условиях эксплуатации: по вибрации (на подвижном составе ж/д транспорта) и по электромагнитным излучениям (в ретрансляторах связи, на модульных электростанциях).

Надежность и простота применения пускателя УСП-101 обеспечивается использованием наукоемких материалов — термочувствительных металлов с памятью формы, изготовляемых в Тверском государственном университете и предприятиях СО РАН.

Весь процесс — от начала обнаружения пожара до его тушения — занимает менее 1 минуты.

Принеобходимости можно установить дополнительно устройство ручного запуска и вывести сигнал о срабатывании установки на звуковой оповещатель и (или) на пульт охраны (центрального наблюдения).

Кроме того, установка может быть сделана переносной: полностью смонтированной в заводских условиях на отдельном металлическом каркасе. Для приведения ее в дежурное состояние достаточно перевести тумблер в рабочее положение.

Достоинства такой автономной установки пожаротушения заключаются в следующем:

—    возможность тушения возгораний различных веществ, в том числе твердых, жидких, газообразных, электрических установок под напряжением;

—           долговечность (гарантийный срок эксплуатации без технического обслуживания 10 лет);

—   энергонезависимость (функционирует без источников питания);

—   быстродействие (выпуск огнетушащего порошка происходит за время менее 1 сек.);

—      отсутствуют оповещатели и приборы автоматики (задержки на принятие решения автоматики о запуске систем пожаротушения равны нулю);

—     интервал рабочих температур эксплуатации Ml111 и >21-101 от -60°С да +90°С;

—   четыре значения пороговой температуры срабатывания УСП-101 (45°С, 72°С, 93 °С, 110 °С);

—   высокая помехоустойчивость, вибро- и ударная стойкость;

—   низкая стоимость;

—   простота в эксплуатации.

Mонтаж автономных систем пожаротушения не требует специальной подготовки монтажников и осуществляется обычным инструментом. В течение всего срока службы система пожаротушения подвергается лишь внешнему осмотру Ml111 и УСП-101 и периодическим проверкам целостности электрических соединений.

Стоимость автономной установки пожаротушения в составе 1 Ml111 «Тунгус» и 1 УСП-101 не превышает стоимости мобильного телефона.

Низкая стоимость и высокая эффективность Ml111 «Тунгус» и УСП-101, их безотказность и энергонезависимость, длительный гарантийный срок эксплуатации (10 лет), обеспечивает возможность их массового применения.

Источник: http://azimut-b.ru/article/8

Ссылка на основную публикацию
