Типы и виды автоматической пожарной сигнализации (апс)

АПС. Автоматическая пожарная сигнализация

Типы и виды автоматической пожарной сигнализации (АПС)

Автоматическая пожарная сигнализация (АПС) это комплекс технических средств для обнаружения пожара, обработки, представления в заданном виде извещения о пожаре, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и технические устройства.

АПС необходима для:

  • определения первичных признаков пожара и определение очагов возгорания;
  • получения и обработки информации от пожарных извещателей в приёмно – контрольных приборах;
  • формирования управляющих сигналов для различных устройств автоматики;
  • передача управляющих сигналов в системы:

— оповещения и управления эвакуацией;

— системы автоматического пожаротушения;

— системы дымоудаления, а также на пульт, установленный  в помещение с круглосуточным пребыванием дежурного персонала.

Система строится на базе приемно-контрольной панели, к которой подключаются охранные и пожарные извещатели, звуковые и световые оповещатели и модуль связи с пультовой охраной или пожарной частью. Для ручного вызова группы реагирования устанавливается кнопка экстренного вызова, а для удобства настройки и управления системой предназначены брелок, пульты управления, пульты ДУ.

Сенсорные устройства системы автоматической пожарной сигнализации реагирует на различные факторы: повышение температуры, открытое пламя, повышенное содержание дыма в воздухе.

В зависимости от этого, существуют разные типы извещателей:

  • Тепловой пожарный извещатель это пожарный извещатель, реагирующий на определенное значение температуры и (или) скорости ее нарастания. Используется там, где согласно нормам установка такого типа пожарного извещателя рекомендуется, а также где невозможно использовать другие типы пожарных извещателей (помещения с наличием запыленного воздуха; помещения мест курения).
  • Дымовой пожарный извещатель это пожарный извещатель, реагирующий на частицы твердых или жидких продуктов горения и/или пиролиза в атмосфере. Используется там, где согласно нормам установка такого типа пожарного извещателя рекомендуется, а также где невозможно использовать другие типы пожарных извещателей (вблизи источников тепла).
  • Пожарный извещатель пламени это пожарный извещатель, реагирующий на  на электромагнитное излучение пламени или тлеющего очага. Используется там, где согласно нормам установка такого типа пожарного извещателя рекомендуется, применяется в помещениях, где возможно мгновенное воспламенение (хранилища горючих материалов, столярные мастерские).
  • Комбинированный извещатель  реагирует на два или более фактора пожара, например, тепловой и дымовой пожарные извещатели в одном корпусе.

Кроме указанных выше существуют пожарные извещатели, реагирующие на наличие угарного газа, горючих газов или паров в воздухе контролируемого помещения и другие.

Принцип работы автоматической пожарной сигнализации

Принцип работы систем АПС определяется в зависимости от ее типа и, соответственно, от вида формируемого сигнала.

Типы системы автоматической пожарной сигнализации

Безадресная система пожарной сигнализации

В таких системах приёмно-контрольные приборы определяют состояние шлейфа сигнализации, измеряя электрический ток в шлейфе сигнализации с установленными в него извещателями, которые могут находиться лишь в двух статических состояниях: «норма» и «пожар».

Пожарные извещатели объединены в группы (шлейфов), которые охватывают несколько помещений.

В случае срабатывания пожарного извещателя на пульте отобразится сообщение о возгорании по шлейфу, чтобы определить в каком из помещений сработал пожарный извещатель, нужно делать обход.

Адресная система пожарной сигнализации

В таких типах систем каждый пожарный извещатель имеет конкретный адрес и регулярно опрашивается контрольной панелью.

Адресно-пороговая система пожарной сигнализации. Отличие адресно-пороговой системы сигнализации от аналоговой заключается в топологии построения схемы и алгоритме опроса датчиков. Приёмно-контрольный прибор циклически опрашивает подключенные пожарные извещатели с целью выяснить их состояние.

При этом  каждый извещатель в шлейфе имеет свой уникальный адрес и может находиться уже в нескольких статических состояниях: «норма», «пожар», «неисправность», «внимание», «запылён» и проч.

В отличие  от аналоговых систем подобный алгоритм опроса позволяет с точностью до извещателя определить место возникновения пожара.

Адресно-аналоговая система пожарной сигнализации. Адресно-аналоговые системы на текущий момент являются самыми прогрессивными, они обладают всеми преимуществами адресно-пороговых систем, а также дополнительным функционалом.

В адресно-аналоговых системах решение о состоянии объекта принимает контрольный прибор, а не извещатель.

То есть, в конфигурации контрольного прибора для каждого подключенного адресного устройства заданы пороги срабатывания («Норма», «Внимание» и «Пожар»).

Это позволяет гибко формировать режимы работы пожарной сигнализации для помещений с разной степенью внешних помех (пыль, уровень производственной задымленности и др.), в том числе в течение суток.

Контрольный прибор постоянно производит  опрос подключенных устройств и анализирует полученные значения, сравнивая их с пороговыми значениями, заданными в его конфигурации.

При этом топология адресной линии, к которой подключены извещатели, может быть кольцевой.

В этом случае обрыв адресной  линии приведёт к тому, что она просто распадётся на два радиальных независимых шлейфа, которые полностью сохранят свою работоспособность.

Перечисленные особенности адресно-аналоговых систем формируют такие преимущества перед  другими видами систем пожарной сигнализации, как раннее обнаружение возгораний, низкий уровень ложных тревог.

Контроль работоспособности пожарных извещателей в режиме реального времени позволяет заранее выделить извещатели, перспективные для обслуживания и составить план для выезда специалистов обслуживающей организации на объект.

Количество защищаемых помещений одним контроллером определяется адресной ёмкостью этого контроллера.

Комбинированная система пожарной сигнализации

В данной системе сочетаются безадресный и адресный тип системы автоматической пожарной сигнализации. Необходимость установки такого типа вызвано наличием на одном объекте разных по назначению помещений; необходимостью реконструкции или модернизации уже установленной системы АПС.

Например: существующую адресную систему АПС нужно дополнить пожарными извещателями в нескольких помещениях, причем резерв для подключения дополнительных извещателей отсутствует.

Устанавливать дополнительный приемно-контрольный прибор – перерасход материальных средств.

Оптимизировать расходы возможно при установке недорогого приемно-контрольного прибора безадресного типа пожарной сигнализации.

Другой пример: на объекте требуется установить систему пожарной сигнализации в помещениях с определенным назначением, подходящих для таких условий адресных пожарных извещателей, не существует, есть только безадресные.

Ради нескольких помещений устанавливать на весь объект безадресный тип АПС не рационально. В этом случае лучшим выходом из ситуации является система пожарной сигнализации комбинированного типа.

Источник: http://npopris.ru/proektirovanie-protivopozharnyx-oxrannyx-i-inzhenernyx-sistem/aps/

Проектирование систем АПС (автоматическая пожарная сигнализация) и СОУЭ (система оповещения)

Пожарная сигнализация — совокупность технических средств, предназначенных для обнаружения пожара, обработки, передачи в заданном виде извещения о пожаре, специальной информации и (или) выдачи команд на включение автоматических установок пожаротушения и включение исполнительных установок систем противодымной защиты, технологического и инженерного оборудования, а также других устройств противопожарной защиты.

Система оповещения и управления эвакуацией людей — комплекс организационных мероприятий и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.

Пожарный извещатель — техническое средство, предназначенное для формирования сигнала о пожаре.

Пожарный оповещатель — техническое средство, предназначенное для оповещения людей о пожаре.

Система автоматической пожарной сигнализации.

Система автоматической пожарной сигнализации (далее АПС) подразделяется на три основных вида:

Аналоговая АПС способна установить очаг возгорания по наименованию  шлейфа пожарной сигнализации, который может содержать до нескольких десятков пожарных извещателей.

Это является недостатком данной системы, так как невозможно с большой точностью определить непосредственное место возникновения пожара.

Достоинством же данной системы является низкая стоимость оборудования и элементов системы, простота выполнения пусконаладочных работ, а так же низкая  стоимость дальнейшего обслуживания. Данный вид системы АПС подходит для зданий с небольшой площадью и зданий с небольшим количеством защищаемых помещений.

Адресная пороговая АПС — использует адресацию на уровне отдельных блоков (модулей) АПС, которые устанавливаются вблизи с защищаемыми зонами и соединяемых между собой двухпроводной линией.

За счет этого происходит уменьшение стоимости на кабельную продукцию и стоимости выполнения монтажных работ.

Достоинством этой системы является определение зоны обслуживания одним шлейфом АПС с индивидуальным адресом в системе.

Читайте также:  Пожаротушение тонкораспыленной водой: недостатки, топ-5 моделей

Адресно-аналоговая АПС – система, в которой предусмотрена возможность корректировать работу системы в целом в зависимости от характеристики объекта.

Система способна с высокой точностью указать очаг возгорания в здании и производит сбор и обработку данных о состоянии объекта и системы.

В этих системах используются извещатели, способные выдавать информацию о параметрах, которые контролирует извещатель и о его состоянии в данный момент, например задымленность, запыленность, температура, в масштабе реального времени.

К достоинствам данной системы можно отнести все достоинства пороговой системы АПС, но с более высокими показателями. Недостатком данной системы является стоимость компонентов системы, но их количество может быть уменьшено до двух раз по сравнению с аналоговыми системами. Данная система подходит к зданиям с большой площадью и этажностью, а так же для комплекса зданий.

Адресная радиоканальная АПС – система, представляющая собой по сути и функциям адресно-аналоговую АПС, единственное отличие извещатели связываются с ППКОП по средствам радиоканальных линий. Подходит для зданий, в которых недопустимо наличие монтажных кабель-каналов на потолках и стенах, например церкви, музеи и зданиях представляющих архитектурно-историческую ценность.

Виды пожарных извещателей

По способу приведения в действие пожарные извещатели (далее ПИ) подразделяют на автоматические и ручные.

По виду контролируемого признака пожара автоматические ПИ подразделяют на следующие типы:

тепловыепожарный извещатель, реагирующий на определенное значение температуры и (или) скорости ее нарастания.

дымовые — пожарный извещатель, реагирующий на частицы твердых или жидких продуктов горения и (или) пиролиза в атмосфере

пламени — автоматический пожарный извещатель, реагирующий на электромагнитное излучение пламени или тлеющего очага.

.

газовые — пожарный извещатель, реагирующий на газы, выделяющиеся при тлении или горении материалов

комбинированные — пожарный извещатель, реагирующий на два или более фактора пожара.

 .

По конфигурации измерительной зоны дымовые ПИ подразделяют на:

точечные — пожарный извещатель, реагирующий на факторы пожара в компактной зоне .

 линейные — пожарный извещатель, реагирующий на факторы пожара в протяженной, линейной зоне .

По конфигурации измерительной зоны тепловые ПИ подразделяют на:

 точечные – пожарный извещатель, реагирующий на факторы пожара в компактной зоне .

многоточечные — то автоматические извещатели, чувствительные элементы которых представляют собой совоокупность точечных сенсоров дискретно расположенных на протяжении линии.

линейные — (термокабель)

Выбор пожарных извещателей

Выбор пожарных извещателей осуществляется в зависимости от типа и от назначения защищаемого помещения и вида пожарной нагрузки (см Таблицу 1).

Таблица 1

Выбор типов пожарных извещателей в зависимости от назначения защищаемого помещения и вида пожарной нагрузки

Перечень характерных помещений производств, технологических процессов Вид пожарного извещателя
1 Производственные здания: Дымовой, тепловой, пламени
1.1 С производством и хранением:
изделий из древесины синтетических смол, синтетических волокон, полимерных материалов, текстильных, текстильно-галантерейных, швейных, обувных, кожевенных, табачных, меховых и целлюлозно-бумажных изделий, целлулоида, резины, резинотехнических изделий, горючих рентгеновских и кинофотопленок, хлопка
лаков, красок, растворителей, ЛВЖ, ГЖ, смазочных материалов, химических реактивов, спиртоводочной продукции Тепловой, пламени
щелочных металлов, металлических порошков Пламени
муки, комбикормов, других продуктов и материалов с выделением пыли Тепловой, пламени
1.2 С производством: Дымовой, тепловой, пламени
бумаги, картона, обоев, животноводческой и птицеводческой продукции
1.3. С хранением: Дымовой, тепловой, пламени
негорючих материалов в горючей упаковке, твердых горючих материалов
Помещения с вычислительной техникой, радиоаппаратурой, АТС Дымовой
2 Специальные сооружения: Дымовой, тепловой
2.1 Помещения для прокладки кабелей, для трансформаторов и распределительных устройств, электрощитовые
2.2 Помещения для оборудования и трубопроводов по перекачке горючих жидкостей и масел, для испытаний двигателей внутреннего сгорания и топливной аппаратуры, наполнения баллонов горючими газами Пламени, тепловой
2.3 Помещения предприятий по обслуживанию автомобилей Дымовой, тепловой, пламени
3 Административные, бытовые и общественные здания и сооружения: Дымовой
3.1 Зрительные, репетиционные, лекционные, читальные и конференц-залы, кулуарные, фойе, холлы, коридоры, гардеробные, книгохранилища, архивы, пространства за подвесными потолками
3.2 Артистические, костюмерные, реставрационные мастерские, кино- и светопроекционные, аппаратные, фотолаборатории Дымовой, тепловой, пламени
3.3 Административно-хозяйственные помещения, машиносчетные станции, пульты управления, жилые помещения Дымовой, тепловой
3.4 Больничные палаты, помещения предприятий торговли, общественного питания, служебные комнаты, жилые помещения гостиниц и общежитий Дымовой, тепловой
3.5 Помещения музеев и выставок Дымовой, тепловой, пламени
4 Здания и помещения с большими объемами: Дымовой
Атриумы, производственные цеха, складские помещения, логиcтические центры, торговые залы, пассажирские терминалы, спортивные залы и стадионы, цирки и пр.
5 Помещения с вычислительной техникой, радиоаппаратурой, АТС, серверные, Data и Call центры, центры обработки данных Дымовой

Система оповещения и управления эвакуацией людей при пожаре (СОУЭ).

Основное назначение системы оповещения — это предупреждение находящихся в здании людей о пожаре или другой чрезвычайной ситуации, а также координация их действий при осуществлении эвакуации. СОУЭ представляет собой комплекс организационных мероприятий и технических средств, предназначенных для решения этих задач.

В зависимости от способа оповещения, деления здания на зоны оповещения и других характеристик СОУЭ подразделяется на 5 типов.

Таблица №2

Характеристика различных типов СОУЭ

Характеристика СОУЭ Наличие указанных характеристик у различных типов СОУЭ
1 2 3 4 5
1 Способы оповещения:
звуковой (сирена, тонированный сигнал и др.); + + * * *
речевой (передача специальных текстов); + + +
световой:
а) световые мигающие оповещатели; * * * * *
б) световые оповещатели «Выход»; * + + + +
в) эвакуационные знаки пожарной безопасности, указывающие направление движения; * * + *
г) световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением * +
2 Разделение здания на зоны пожарного оповещения * + +
3 Обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской * + +
4 Возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения * +
5 Координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре +

Примечания:

1 «+» — требуется; «*» — допускается; «-» — не требуется.

Таким образом, согласно таблице №2:

1-й тип СОУЭ включает в себя обязательно сирены (тонированные сигналы), а так же допускает применение световых мигающих оповещателей и табло «ВЫХОД».

2-й тип СОУЭ  включает в себя обязательно сирены (тонированные сигналы) и табло «ВЫХОД», а так же допускает применение световых мигающих оповещателей и эвакуационные знаки пожарной безопасности, указывающие направление движения.

3-й тип СОУЭ включает в себя обязательно речевые оповещатели (передача специальных текстов) и табло «ВЫХОД», эвакуационные знаки пожарной безопасности, указывающие направление движения, разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, а так же допускает применение сирены (тонированные сигналы), световых мигающих оповещателей.

4-й тип СОУЭ включает в себя обязательно речевые оповещатели (передача специальных текстов), табло «ВЫХОД», эвакуационные знаки пожарной безопасности, указывающие направление движения, разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, а так же допускает применение сирены (тонированные сигналы), световых мигающих оповещателей, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением, возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения.

5-й тип СОУЭ включает в себя обязательно речевые оповещатели (передача специальных текстов), табло «ВЫХОД», разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения, координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре, а так же допускает применение сирены (тонированные сигналы), эвакуационные знаки пожарной безопасности, указывающие направление движения,  световых мигающих оповещателей, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением.

Читайте также:  Пожарная сигнализация в офисе: требования, правила установки

а)б) в)

г) д)

Рисунок 1 «Пожарные оповещатели»

 а) – звуковой оповещатель; б) – табло «ВЫХОД»; в) – световой (свето-звуковой) оповещатель; г) – речевой оповещатель; д) – эвакуационный знак  пожарной безопасности, указывающий направление движения.

Источник: https://pb-evolventa.ru/index.php?id=21

Апс и соуэ — основные понятия

Поставить под охрану сейчас

Установка пожарной сигнализации — совокупность технических средств для обнаружения пожара, обработки, представления в заданном виде извещения о пожаре, специальной информации и/или выдачи команд на включение автоматических установок пожаротушения и технические устройства.

Установка пожаротушения — совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества.

Система оповещения и управления эвакуацией людей (СОУЭ)- комплекс организационных мер и технических средств, предназначенный для своевременного сообщения людям информации о возникновении пожара, необходимости эвакуироваться, путях и очередности эвакуации.

4 основных вида АПС (автоматической пожарной сигнализации)

  1. Аналоговая АПС — способна установить очаг возгорания по наименованию  шлейфа пожарной сигнализации, который может содержать до нескольких десятков пожарных извещателей. Это является недостатком данной системы, так как невозможно с большой точностью определить непосредственное место возникновения пожара.

    Достоинством же данной системы является низкая стоимость оборудования и элементов системы, простота выполнения пусконаладочных работ, а так же низкая  стоимость дальнейшего обслуживания. Данный вид системы АПС подходит для зданий с небольшой площадью и зданий с небольшим количеством защищаемых помещений.

  2. Адресная пороговая АПС — использует адресацию на уровне отдельных блоков (модулей) АПС, которые устанавливаются вблизи с защищаемыми зонами и соединяемых между собой двухпроводной линией. За счет этого происходит уменьшение стоимости на кабельную продукцию и стоимости выполнения монтажных работ.

    Достоинством этой системы является определение зоны обслуживания одним шлейфом АПС с индивидуальным адресом в системе.

  3. Адресно-аналоговая АПС — система, в которой предусмотрена возможность корректировать работу системы в целом в зависимости от характеристики объекта.

    Система способна с высокой точностью указать очаг возгорания в здании и производит сбор и обработку данных о состоянии объекта и системы.

    В этих системах используются извещатели, способные выдавать информацию о параметрах, которые контролирует извещатель и о его состоянии в данный момент, например задымленность, запыленность, температура, в масштабе реального времени.

    К достоинствам данной системы можно отнести все достоинства пороговой системы АПС, но с более высокими показателями. Недостатком данной системы является стоимость компонентов системы, но их количество может быть уменьшено до двух раз по сравнению с аналоговыми системами.

    Данная система подходит к зданиям с большой площадью и этажностью, а так же для комплекса зданий.

  4. Адресная радиоканальная АПС — система, представляющая собой по сути и функциям адресно-аналоговую АПС, единственное отличие извещатели связываются с ППКОП по средствам радиоканальных линий. Подходит для зданий, в которых недопустимо наличие монтажных кабель-каналов на потолках и стенах, например церкви, музеи и зданиях представляющих архитектурно-историческую ценность.

5 типов СОУЭ (систем оповещения и управления эвакуацией людей)

СОУЭ (система оповещения и управления эвакуацией людей) делится на 5 разных типов,в соответствии с нормами пожарной безопасности «Системы оповещения и управления эвакуацией людей при пожарах в зданиях и сооружениях» (НПБ 104-03), в частности:

  • 1-й тип — включает в себя обязательно сирены (тонированные сигналы), а так же допускает применение световых мигающих оповещателей и табло «ВЫХОД»;
  • 2-й тип — включает в себя обязательно сирены (тонированные сигналы) и табло «ВЫХОД», а так же допускает применение световых мигающих оповещателей и эвакуационные знаки пожарной безопасности, указывающие направление движения;
  • 3-й тип — включает в себя обязательно речевые оповещатели (передача специальных текстов) и табло «ВЫХОД», эвакуационные знаки пожарной безопасности, указывающие направление движения, разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, а так же допускает применение сирены (тонированные сигналы), световых мигающих оповещателей;
  • 4-й тип — включает в себя обязательно речевые оповещатели (передача специальных текстов), табло «ВЫХОД», эвакуационные знаки пожарной безопасности, указывающие направление движения, разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, а так же допускает применение сирены (тонированные сигналы), световых мигающих оповещателей, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением, возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения;
  • 5-й тип — включает в себя обязательно речевые оповещатели (передача специальных текстов), табло «ВЫХОД», разделение здания на зоны пожарного оповещения, обратная связь зон пожарного оповещения с помещением пожарного поста-диспетчерской, возможность реализации нескольких вариантов эвакуации из каждой зоны пожарного оповещения, координированное управление из одного пожарного поста-диспетчерской всеми системами здания, связанными с обеспечением безопасности людей при пожаре, а так же допускает применение сирены (тонированные сигналы), эвакуационные знаки пожарной безопасности, указывающие направление движения, световых мигающих оповещателей, световые оповещатели, указывающие направление движения людей, с изменяющимся смысловым значением.

Источник: http://delta-o.ru/aps-soue

Автоматическая пожарная сигнализация

ТИПЫ — ИНТЕГРАЦИЯ С ДРУГИМИ СИСТЕМАМИ

Автоматическая пожарная сигнализация это совокупность технических средств и программного обеспечения, призванных своевременно обнаружить очаг возгорания и сформировать информационный (тревожный или командный) сигнал.

Как правило, пожарная сигнализация не является самодостаточной, она подключается к следующим инженерным системам:

  • оповещения и управления эвакуацией персонала;
  • автоматического пожаротушения;
  • вентиляции, кондиционирования и дымоудаления;
  • тревожной сигнализации и СКУД (система контроля управления доступом).

Состав системы пожарной сигнализации.

В состав автоматической пожарной сигнализации входят пожарные извещатели, приемо-контрольная аппаратура и периферийные устройства.

Пожарные извещатели – устройства, размещаемые в охраняемой зоне, которые призваны обнаружить очаг возгорания на ранних стадиях. Классифицируются по принципу срабатывания.

Дымовые извещатели.Наиболее распространённые и доступные. Принцип их действия – анализ воздуха попавшего в контрольную камеру методом измерения его оптической плотности.

Различают точеные дымовые извещатели, представляющие небольшие устройства с контрольной камерой.

Линейные извещатели состоят из двух устройств, излучателя и приемника с фотоэлементом, в качестве контрольной камеры используется все защищаемое помещение.

Аспирационные устройства представляют собой систему трубопроводов, выходы которой выведены в контролируемые помещения, откуда делаются заборы воздуха. Контрольный блок, размещаемый в одном из помещений, оборудован чувствительными сенсорами, обнаруживающими продукты горения.

Тепловые извещатели.Менее эффективны чем дымовые, так как не способны определить возгорание на ранних стадиях. Их использование оправдано, в случае если по техническим причинам в системе пожарной сигнализации нельзя применять дымовые сенсоры, например в цехах где присутствует высокое запыление.

Различают два типа тепловых извещателей с пороговым срабатыванием – они посылают сигнал тревоги при достижении температуры в помещении определенного значения. И дифференциальные – реагируют на резкое изменение температуры на 10-15°.

Современные устройства, как правило, гибридные, а в качестве сенсора выступает пироэлектрический датчик.

Кардинальное отличие имеет линейный тепловой извещатель.

Он выглядит как кабель и часто используется в промышленных производственных помещениях, так как не реагирует на высокую запыленность, грязь и не выходит из строя от влажности.

Состоит из сплава быстро изменяющего сопротивление при нагреве, там образом и детектируется тепло от возгорания. Стоимость такого кабеля довольно высока, однако он неприхотлив в эксплуатации и долговечен.

Извещатели пламени.Реагируют на излучение открытого пламени в инфракрасном или ультрафиолетовом диапазоне. Площадь зоны излучения во многих моделях настраивается от нескольких квадратных сантиметров до 2-4 м2.Комбинированные устройства.

Современные производители предлагают довольно много моделей детекторов, которые определяют очаг возгорания по нескольким параметрам. Обычно объединяют тепловые и дымовые сенсоры.

Такой тип извещателей стоит несколько дороже обычных, однако коэффициент ложных срабатываний у них намного меньше, что немаловажно, если система пожарной сигнализации подключена к системе автоматического пожаротушения.

Приемо-контрольная аппаратура – ее основной задачей является прием информационного сигнала от тревожного извещателя, его интерпретация, принятие решения в соответствии с заложенными алгоритмами действия и подача командного сигнала на другие системы – пожаротушения, оповещения и т.п.

Существует два типа приемо-контрольного оборудования, которое различается по принципу взаимосвязи между основными устройствами системы:

ПКП – приемо-контрольный прибор. Используется исключительно в пороговых системах пожарной автоматики.

Специфика его функционирования заключается в том, что устройство контролирует не каждый отдельный пожарный извещатель, а всю их последовательность соединения – шлейф, в который может входить до нескольких десятков пожарных детекторов различного типа действия. Сигнал тревоги вызывает изменение электрического сопротивления на шлейфе или его обрыв.

Контроллер автоматики – электронное устройство, которое получает информацию от каждого детектора в отдельности. Чаще всего используется для управления небольшими системами пожарной сигнализации.

Периферийные устройства пожарной сигнализации.

Кроме приемо-контрольной аппаратуры и пожарных извещателей в систему автоматической пожарной сигнализации могут входить дополнительные устройства:

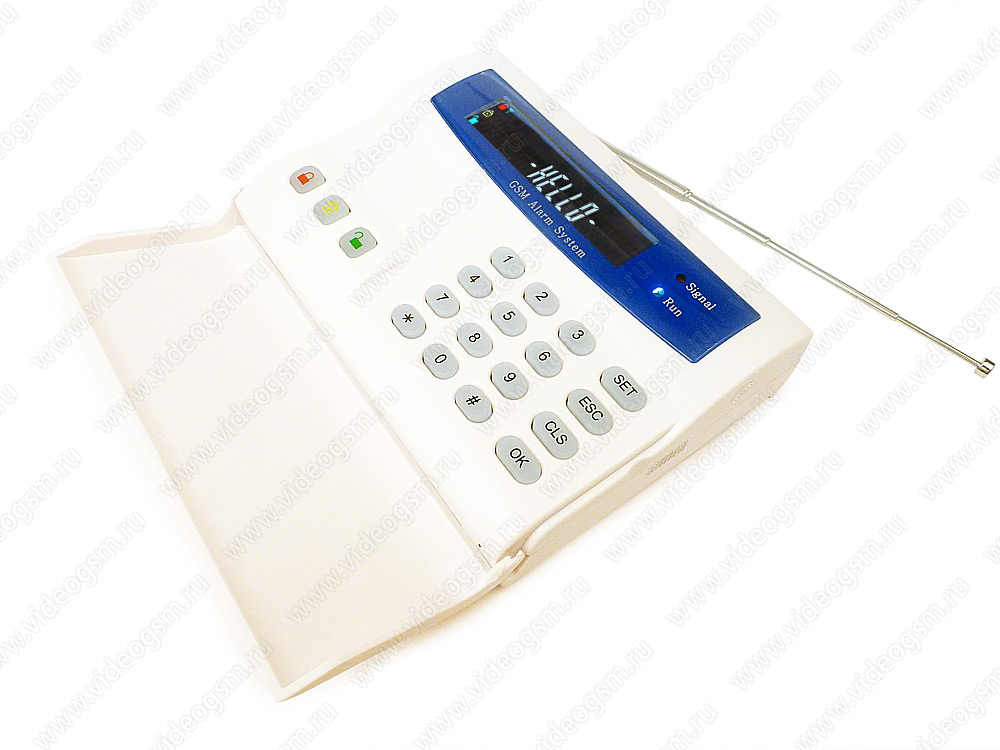

  • пульт управления – может быть отельным устройством или входить в моноблок ПКП.

    Используется для изменения настроек и контроля работы системы;

  • модуль изоляции коротких замыканий – применяется при подключении кольцевых шлейфов для того чтобы обеспечить их работоспособность при обрыве или коротком замыкании;
  • модуль присоединения линии неадресного устройства – для подключения неадресных детекторов;
  • модуль входа – выхода. Для подсоединения к внешним исполнительным устройствам. Именно через него идет сопряжение автоматической пожарной сигнализации с другими инженерными системами;
  • релейный модуль – используется для расширения функций управления периферийными устройствами;
  • принтер сообщений – довольно редко используемая аппаратура. Применяется в больших комбинированных системах для выведения тревожных сообщений или информации о состоянии устройств.

Типы автоматической пожарной сигнализации

В настоящее время используется нескольких типов автоматической пожарной сигнализации.

Пороговая – применяется для контроля небольших объектов. Активными устройствами такой системы являются пороговые оповещали, срабатывающие если количественные показатели определенного параметра (температура, интенсивность ИК излучения или уровень задымления) превысили допустимое значение.

Обычно порог срабатывания устанавливается еще на заводе изготовителями. Датчики в такой системе соединены в шлейфы от нескольких штук до 2-3 десятков. Срабатывание одного из них приводит к активации всего шлейфа. Наиболее оптимальная топология построения такой системы радиально-лучевая, где каждый луч (шлейф) отвечает за группу или отдельное помещение.

Преимущества этого типа сигнализации:

  • простота установки и обслуживания;
  • доступная стоимость оборудования;
  • совместимость устройств любых производителей;

Недостатки:

  • минимальная информативность получаемых тревожных сигналов;
  • большой расход кабелей и других монтажных материалов;
  • невозможно контролировать работоспособность извещателей;
  • точное место расположения очага возгорания определяется довольно поздно.

ВАЖНО! Пороговая пожарная сигнализация в силу своей малой информативности наиболее часто дает ложные срабатывания, вследствие чего ее установка в совокупности с системой автоматического пожаротушения не рекомендуется.

Адресная – на порядок сложнее пороговой, ее работа основана на совместном функционировании микропроцессоров контролирующих каждое устройство в отдельности.

Такие системы довольно сложны в предварительной настройке, так как для их правильного функционирования контроллеры должны быть запрограммированы.

Различают два типа адресных пожарных сигнализаций:

Адресно-опросная – принцип ее действия и основное отличие от пороговой заключается в периодическом опросе каждого детектора с целю выяснить его текущее состояние. Информация, получаемая от извещателей довольно разнообразна, кроме сигнала тревоги они могут пересылать сигналы «Неисправность», «Норма», «Отсутствие». Сам пожарный шлейф имеет кольцевую структуру.

Преимущества:

  • возможность проверки работоспособности извещателей;
  • доставочная информативность получаемых сообщений;
  • оптимальное соотношение цена качество;

К недостаткам можно отнести относительно поздний срок обнаружения очага возгорания.

Адресно-аналоговая – отличается от предыдущей системы тем, что опрос пожарных извещателей производится контрольной панелью непрерывно. При этом поступившие данные оцениваются в совокупности, как по пороговому значению, так и в динамике изменения по нескольким параметрам. Ее топология представляет собой кабельные трассы с подключенными детекторами.

Преимущества систем пожарной сигнализации адресно-аналогового типа:

  • обнаружение очага возгорания на ранних стадиях;
  • наиболее низкий показатель ложных срабатываний из всех систем;
  • широкие возможности контроля извещателей;
  • снижение изначальных затрат на монтаж периферийной сети.

Недостатком является высокая стоимость контролирующего оборудования, сложности в начальной настройке и пуско-наладке.

Такие системы используются на крупных объектах, где необходимо оценивать пожарную ситуацию по нескольким параметрам, а обнаружение очага возгорания необходимо осуществлять на самых ранних стадиях: склады хранения легко воспламеняемых, горючих и взрывоопасных веществ, торговые залы супермаркетов, мест значительного скопления людей и т.п.

Радиоканальная. Отличается полным отсутствием проводов, все сигналы передаются по радиоканалу. Фактически может быть любой из перечисленных систем. Однако, учитывая высокую стоимость используемого оборудования, целесообразно применять в наиболее эффективном исполнении – адресно-аналоговом.

В начало

Интеграция пожарной сигнализации с другими системами

Автоматические установки пожарной сигнализации и пожаротушения.

Автоматическая установка пожаротушения, независимо от ее типа, практически никогда не используется без системы пожарной сигнализации, являющейся основным устройством активации процесса пожаротушения. Связь между двумя системами осуществляется через релейные выходы или модули ввода/вывода. В некоторых случаях обе системы могут меть только один ПКП.

Исключение могут составлять только некоторые установки спринклерного типа, срабатывание которых основано на разрушении термо замков на распылителях воды. Но в этом случае начало пожаротушения значительно запаздывает и огонь успевает нанести существенный материальный урон.

Автоматическая система пожарной сигнализации и оповещения.

Система оповещения и управления эвакуацией, является обязательной подсистемой при устройстве любой пожарной автоматики на объекте. Практически все модели ПКП имеют клеммы для выведения сигнала на контроллер системы оповещения или для непосредственного подключения шлейфа, на котором размещают оповещатели.

Для оповещения использую звуковые (речевые) и световые (табло над входами) устройства. Их место размещения строго регламентировано правилами пожарной безопасности.

Главная задача такой системы максимально быстрая эвакуация людей из здания наиболее безопасным маршрутом.

В зависимости от места очага возгорания может включаться различный текст, направляющий людей на безопасные выходы.

Некоторые системы имеют как автоматическое, так и ручное управление системой эвакуации, которое используется если текущая ситуация на объекте не предусмотрена управляющей программой.

Система пожарной автоматики и вентиляции.

Системы вентиляции, кондиционирования, подпора и дымоудаления. Подключение осуществляется через релейные выходы и контролеры. В простых подсистемах просто производится блокирование подачи воздуха в помещения с очагом возгорания. Если в здании предусмотрена система дымоудаления, она активируется через входящий сигнал и начинает отрабатывать собственную программу.

В редких случаях системы настолько плотно интегрированы между собой (и с системой автоматического пожаротушения в том числе), что в процессе распространения пожара по зданию могут активировать воздуховоды в различных местах, создавая безопасные коридоры для эвакуации. Такие сложные инженерные коммуникации проектируются совместно с остальными конструкциями здания.

Пожарная сигнализация и контроль доступа.

Системы контроля и управления доступом (СКУД). В случае если здание или его часть оборудованы устройствами контроля доступа, к главному контроллеру СКУД должна быть подведена линия от пожарной сигнализации, которая имеет максимальный приоритет выполнения. При обнаружении очага возгорания все двери в здании переводятся в положение открыто для проведения максимально быстрой эвакуации.

Среди остальных систем можно отметить систему электроснабжения здания и лифтового хозяйства. Они могут быть подключены к пожарной сигнализации отдельно каждая или отключение лифтов может происходить через обесточивание всего здания.

В начало

  *  *  *

© 2014 — 2018 г.г. Все права защищены.

Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и официальных документов

Источник: https://alarm-ops.ru/ps.html

Ссылка на основную публикацию
