Пожарная сигнализация Эсми (esmi): преимущества и недостатки

Системы пожарной сигнализации ESMI, производимые финской компанией Oy ESMI Ab, широко распространены на российском рынке. В частности, необходимо отметить, что этим оборудованием оснащены Эрмитаж и Третьяковская Галерея. А в 1993 году компания ESMI получила российский сертификат GOST P (кстати, одной из первых среди зарубежных компаний).

Очень важно, что система пожарной сигнализации ESMI полностью русифицирована, начиная от поставляемой эксплуатационной и технической документации и заканчивая русскими надписями на дисплее и полностью русифицированным интерфейсом программного обеспечения.

Во всем мире системы пожарной сигнализации ESMI признаны в качестве одних из самых надежных. Об этом говорит полное соответствие Европейскому стандарту EN 54 и Международному Сертификату Качества ISO-9001, а также природоохранному сертификату ISO-14001.

Помимо технических преимуществ сигнализации ESMI, о которых пойдет речь чуть ниже, следует отметить легкость монтажа этой пожарной системы, ее безупречную надежность и отличное соотношение цена-качество. Благодаря интуитивному интерфейсу управления, его логичности и понятности, а также наличием возможности проводить самотестирование всех элементов системы, с ее эксплуатацией не возникает проблем.

Основные преимущества системы пожарной сигнализации ESMI:
1. Использование новой адресно-аналоговой станции пожарной сигнализации. В данных системах используется панель FX, которая пришла на смену панели ESA.

Основное отличие от предыдущей разработки заключается в гибкости наращивания системы, то есть в ее модульности и масштабируемости.
2. Входящее в базовую конфигурацию оборудование может быть дополнено в любой момент.

Первоначально в нее входят следующие платы: контролера (1шт), блока питания (1шт) и плата, позволяющая подключить пользовательский интерфейс. Впоследствии, к системе может быть подключено до четырех плат адресного (FX-LC) или безадресного (FX-CLC) шлейфа, добавлены дополнительные контуры входа-выхода и т.д.
3.

Наличие специально разработанного для системы ESMI программного обеспечения.

В пакет ПО входят следующие программы:
«Esclient» — обеспечивает контроль всех систем доступа, начиная от мониторинга дверей и заканчивая табельным учетом;
«Estudio» -при помощи этой программы можно создавать идентификационные карты для рабочего персонала, а также хранить данные обо всех пользователях системы;
«VISION» — обеспечивает управление охранной системой SECULON;
«Esgraf» — дает наглядное графическое отображение состояния пожарной и охранной сигнализации, установленной на объекте.

Специалистами компании СпецПожСистема на многих объектах поизводился монтаж с последующим техническим обслуживанием оборудования компании ESMI.

Источник: https://s-p-s.ru/page/90

ESMI — Компания «Специнжиниринг» — комплексные системы защиты

Адресно-аналоговые системы пожарной сигнализации ESMI

Система пожарной сигнализации FX NET, пришедшая в 2006-2007 году на смену хорошо зарекомендовавшей себя системе ESA-MESA (выпускавшейся до 2006 года), относится к классу адресно-аналоговых систем. Данные системы отличает прием от адресных извещателей аналогового значения контролируемого параметра, а не сигнала Норма/Пожар. Соответственно, все преимущества адресно-аналоговых систем пожарной сигнализации относятся к системе FX NET:

  • Сбор и обработка информации производятся центральным устройством системы — панельюпожарной сигнализации;
  • Панель пожарной сигнализации производит постоянный опрос извещателей и модулей в реальноммасштабе времени, что обеспечивает постоянный контроль состояния объекта и системы;
  • Панель пожарной сигнализации обеспечивает раннее обнаружение возгорания благодаря возможности фиксации незначительных отклонений от нормы в каждой зоне и формированиюпредупреждения с точным указанием места;
  • По каждому извещателю устанавливаются два уровня обнаружения: «Предупреждение» и «Пожар»;
  • Изменение этих уровней по времени суток, по дням недели позволяет адаптировать чувствительность извещателей к условиям помещения и увеличить достоверность обнаруженияпожара;
  • Панель имеет возможность анализировать изменение значений, принимаемых от несколькихизвещателей в зоне;
  • В системе постоянно производится контроль параметров функционирования извещателей сформированием сообщений об их неисправности и необходимости их обслуживания;
  • Система автокомпенсации позволяет в течение длительного времени поддерживать высокуюэффективность дымовых извещателей, даже при их загрязнении в процессе эксплуатации;
  • Панель может принимать внешние сигналы от других систем и формировать сигналы управления всмежные системы с проверкой целостности цепей контроля и управления:
  1. Системы оповещения и эвакуации;
  2. Системы дымоудаления и пожаротушения;
  3. Другие инженерные системы объекта;
  • Регистрация и отображение на дисплее панели текстовых сообщений о событиях в системе на русском языке, возможность подключения компьютера для отображения информации вграфическом виде;
  • Возможность объединения нескольких панелей пожарной сигнализации в единый комплекс,позволяет защитить объекты с практически неограниченной площадью

Особенности системы пожарной сигнализации FX NET

Система пожарной сигнализации FX NET предназначена для использования, как на малых, так и на больших по размеру объектах, например, деловые и офисные здания, жилые дома, гостиницы, промышленные предприятия, медицинские и образовательные учреждения. В состав системы FX NET входят панели серии FX/RU, созданные на основе единых технических решений. Панели серии FX/RU могут работать как автономно, так и в составе сетевого комплекса противопожарной защиты.В состав серии FX/RU входят панели пожарной сигнализации FX/RU, FXL/RU, FXM/RU и FXS/RU.Функциональная схема автономной системы пожарной сигнализации FX NET.



Предлагаемая адресная система пожарной сигнализации (СПС) финского производства «ESA» предназначена для использования как вмалых, так и в больших по размеру помещениях, например, в офисных и торговых залах, в промышленных корпусах, в жилых помещениях, на предприятиях сферы обслуживания; в учреждениях органов здравоохранения и социального обеспечения. Система может работать как полностью автономно, так и совместно с другими элементами системы безопасности (TV, охранная и др.).Пожарная сигнализация «ESA» многофункциональна и экономична, имеет адресный принцип построения, что обеспечивает контроль за состоянием каждого пожарного извещателя в отдельности и за состоянием системных элементов всего комплекса по двухпроводному разветвленному контролируемому шлейфу. Информацию можно получать как на экране панели пожарной сигнализации, так и на экране монитора компьютера. Кроме того, все элементы системы находятся в режиме постоянной диагностики, любые отклонения от нормы отображаются соответствующим образом, через элементы индикации.
Подробнее…



Компания OY ESMI AB разработала новую станцию пожарной сигнализации, панель FX. Панель FX является следующим поколением хорошо известной и положительно зарекомендовавшей себя панели ESA. Финским разработчикам удалось повысить функциональные, технические и эксплуатационные качества панели ESA, сохранив при этом качество и надежность. Гибкость, модульность, масштабируемость и удобство — основная философия новой станции ESMI-FX.
Подробнее…



Источник: http://www.s-eng.ru/index.php/equipment/esmi

Система пожарной сигнализации ESMI

Система пожарной сигнализации ESMI

Финская компания Oy ESMI Ab входит в группу компаний Schneider Electric и является специалистом в области разработки, производства, установки и обслуживания систем пожарной и охранной сигнализации, контроля доступа и видео наблюдения, а также в проектировании новейших интегрированных комплексных систем. На сегодняшний день, компания ESMI является признанным лидер в области охранной и пожарной безопасности.

Компания ESMI всегда уделяла особое внимание Российскому рынку.

С 1970 года оборудованием ESMI были оснащены более двух тысяч объектов, в том числе всемирно известные Третьяковская Галерея в Москве и Государственный Эрмитаж в Санкт-Петербурге.

ESMI — одна из первых западных компаний в России получившая в 1993 году Сертификат GOST P. На сегодняшний день противопожарные системы ESMI и их компоненты имеют все необходимые сертификаты пожарной безопасности.

Большим плюсом в использовании оборудования ESMI является полная русификация аппаратуры, включая надписи на жидкокристаллическом дисплее. В комплекте с аппаратурой поставляется техническая и эксплуатационная документация на русском языке.

Приоритетной задачей в деятельности компании ESMI является обеспечение и повышение качества в своей производственной и управленческой деятельности. Все системы охранно-пожарной сигнализации ESMI разработаны и произведены согласно Европейским стандартам EN 54. Деятельность компании регламентирована Международным Сертификатом Качества ISO-9001 и природоохранным Сертификатом ISO-14001.

Бесспорным преимуществом аппаратуры ESMI является высокая надежность оборудования, технологичность при соблюдении оптимального соотношения «цена/качество», простота монтажа и последующей эксплуатации за счет понятного и логичного алгоритма управления, самотестирование всех компонентов и систем.

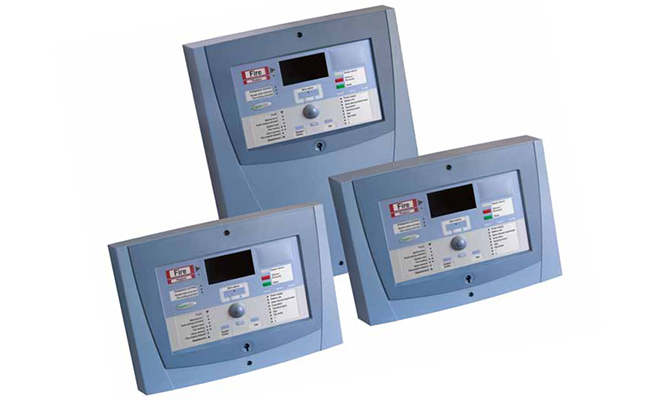

FX — новая адресно-аналоговая станция пожарной сигнализации

Компания OY ESMI AB разработала новую станцию пожарной сигнализации, панель FX. Панель FX является следующим поколением хорошо известной и положительно зарекомендовавшей себя панели ESA.

Финским разработчикам удалось повысить функциональные, технические и эксплуатационные качества панели ESA, сохранив при этом качество и надежность.

Гибкость, модульность, масштабируемость и удобство — основная философия новой станции ESMI-FX.

  • Гибкая модульная конструкция
  • Конфигурирование с компьютера
  • Индивидуальная настройка каждого входа/выхода
  • Установка кодов уровней доступа из программы настройки
  • РНабор функций помощи для запуска системы
  • Обновление внутренней программы с компьютера
  • Одновременная поддержка нескольких языков
  • Мощные источники питания и шлейфа
  • Автоматические предохранители на всех выходах
  • До 4 плат шлейфов по 2 шлейфа в каждой
  • Поддержка 4 плат входов/выходов
  • Легкий доступ ко всем платам
  • Съемные разъемы под винт
  • Легкая прокладка кабеля сверху и снизу станции
  • Кабели могут быть зафиксированы при помощи специальных металлических зажимов
  • Удобное подключение 240 Vac
  • Возможность установки 2-х батарей 17 Ah
  • Большой ЖК дисплей 320х240
  • Выбор Меню через колесико — «навигатор»
  • Расширенные функции по диагностики системы с отображением состояния на лицевой панели

Оборудование панели

Базовая конфигурация устройства включает:

  • 1 плату контроллера FX-MC
  • 1 плату блока питания FX-PS и трансформатор
  • 1 плату пользовательского интерфейса FX-UI

Для добавления последовательного интерфейса RS-485:

  • 1 адаптер (FX-SAA или FX-SAB)

Для подключения шлейфов сигнализации:

  • от 1 до 4 плат адресного шлейфа FX-LC или плат традиционных (неадресных) шлейфов FX-CLC

Для добавления контуров входа-выхода:

  • от 1 до 4 контроллеров входа-выхода FX-IOC; Аккумуляторы — 2, 4, 6 или 8 штук 12В/17Ач, подключенных для получения 24В/17, 34, 51 или 68Ач

Программное обеспечение

Для обеспечения работы систем безопасности ESMI разработано специальное программное обеспечение. В его состав входят:

  • Esclient — поддерживает все приложения системы контроля доступа Esmikko (контроль доступа, мониторинг дверей, табельный учет, информационная служба, администрирование столовой)
  • Estudio — обеспечивает создание идентификационных карт для персонала и хранение данных о пользователях
  • VISION — управляет работой охранной системы SECULON
  • Esgraf — обеспечивает графическое отображение и управление большими системами.

Esgraf

Программа Esgraf позволяет управлять работой систем безопасности ESMI и отображать графически состояние объекта и элементов системы безопасности. Поддерживает до 16 ESMI систем (в настоящее время реализована поддержка только Esmikko сервера — системы охранной и пожарной сигнализации подключаются к серверу через Esmikko).

Минимальные требования для установки программы Esgraf — процессор Pentium, память 16Мбайт, разрешение 800х600, 256 цветов.

Esgraf отображает 6 различных элементов системы безопасности: двери, тревожные шлейфы, пожарные извещатели, реле контроля, группы Esmikko и лифты. Все они могут отображаться как в текстовой моде, так и в виде иконок.

На плане, отображаемом программой Esgraf , незамедлительно показывается положение среагировавшего устройства. В то же время Esgraf подсказывает, что надо делать в данной ситуации.

Изменение состояния элемента обозначается изменением цвета или изображения (например, серый цвет означает штатное состояние, а красный — тревожное).

Окна Esgraf

Пример отображения объекта программой Esgraf

Основное окно включает панель устройств, панель состояния, меню и область отображения объекта.

Панель устройств

  1. Показать положение последнего тревожного элемента
  2. Показать список тревожных сообщений (каждый среагировавший элемент заносится в этот список)
  3. Показать список элементов (состояние в данный момент всех элементов — даже не отображаемых на плане)
  4. Вернуться к предыдущему уровню
  5. Вернуться на первый уровень
  6. Сменить режим элемента
    • Показывает меню
    • Метки. Показывает описание элементов
    • Системные имена. Показывает системные имена элементов
    • Иконки. Показывать элементы графически
    • Технические символы. Показывает технические символы элементов (только для Финляндии)
  7. Показать иерархию системы («дерево»)
  8. Поиск

Источник: http://globalcom.spb.ru/index.php/translation/inter-m/89

Вскд профессиональное оборудование с доставкой по россии

490 000 р.

410 000 ₽

6.326,18 5.717,47

Сохранить в PDF Сохранить в WORD Версия для печати

Технические характеристики

Артикул производителя

FFS00703920

Арт. Товара / 1С УТ

FDP252

Краткое описание

FFS00703920 — FDP252 Пожарная панель ESMI Sense FDP252/RU Компания Schneider Electric начинает поставки в Россию панелей пожарной сигнализации нового поколения — панелей серии ESMI FDP252. Новая пожарная панель Schneider Electric сигнализации ESMI Sense FDP252 ставит вас в авангарде противопожарной защиты. Вы получаете улучшенный пользовательский интерфейс с совершенно новым дизайном, сенсорными программными клавишами и большим интуитивно понятным цветным дисплеем. Панель обнаружения пожара ESMI Sense FDP252 вместе с Fire Expert ESGRAF позволяет вам отслеживать и управлять вашими пожарными системами онлайн с помощью вашего ПК, смартфона или планшета — в любое время и в любом месте. Панель обнаружения пожара FDP252/RU ESMI Sense поставляется в полном комплекте. ESMI Sense FDP252 подходит для небольших зданий. В ESMI Fire Expert применяются интеллектуальные пожарные панели ESMI Sense FDP, работающие под операционной системой, в основе которой лежит ядро Linux. Благодаря этому обеспечивается поддержка облачных технологий напрямую. Сохранены все преимущества предыдущей платформы FX 3NET, обеспечена полная совместимость с уже выпущенными для нее устройствами. Наряду с интерфейсом RS-485 (2 порта) присутствует и кольцевой Ethernet (3 порта). Поддержка кольцевого Ethernet позволяет повысить надежность системы, особенно когда речь идет о крупных проектах. Поддерживается интеграция всей системы с BMS. Большой цветной дисплей, колесо управления и сенсорные кнопки обеспечивают удобство работы с панелью. Панель обнаружения пожара FDS ESMI Sense поставляется в трех разных моделях: FDP221, FDP252 и FDP292.

Код заказа: FFS00703920 Панель ESMI Sense FDP252 D01778GB1 с SLC и D01779GB2 с контроллером шлейфа ALC2.

Видео

  • официальная гарантия, ремонт, сервис для оборудования ESMI;
  • безналичная оплата для юр.лиц с НДС 20%;
  • для партнёров стран Таможенный союз ЕАЭС (Армения, Беларусь, Казахстан, Кыргызстан, Россия) предоставляем вычет НДС;
  • бесплатная доставка по России и ЕАЭС;
  • акции, скидки, лучшая цена, спецпредложения от производителей;
  • персональный подход на оптовые заказы, конкурсы, тендеры и проекты;
  • схема подключения, паспорт, datasheet, чертёж, инструкция по монтажу — по запросу;
  • под заказ создаём 3D BIM (Autodesk revit) модель FFS00703920, для последующего использования в LEED и BREEAM проектах;
  • хотите больше подробностей об этом товаре, звоните +7 (495) 7959000 или напишите нам на почту ESMI@vskd.ru;
  • также можете познакомиться с официальным каталогом ESMI на нашем сайте;

Внимание: Описание ESMI FFS00703920 носит информационный характер и может отличаться от описания, представленного в технической документации производителя

ФАЙЛЫ ДЛЯ СКАЧИВАНИЯ

Описание

Пожарные панели FDP252 модульные, удобные для эксплуатации всех типов зданий. Schneider Electric предлагает множество различных панелей обнаружения пожара. ESMI SENSE FDP252 — это последняя модель её предшественника серии ESMI FX 3NET. В систему ESMI можно подключить полный спектр интеллектуальных и адресных детекторов и компонентов ALC и SLC ESMI, а также обычных извещателей и модулей. Система обнаружения пожара ESMI SENSE FFS00703920 RU легко расширяется благодаря своей модульности. Требования к защите от пожаров могут варьироваться в зависимости от уровня требуемой защиты, использования и цели охваченной области, рекомендаций страховой компании, правил, установленных пожарными и спасательными службами, а также индивидуальных требований владельца недвижимости. Все панели Schneider Electric ESMI FDP252 сертифицированы и соответствуют международным стандартам.

Выгоды использования панели ESMI FDP252:

  • экономичное решение
  • пожарные датчики широкого спектра
  • лёгкое развёртывание
  • всесторонняя гарантийная поддержка
  • простая установка
  • модульность
  • возможность контроля пожарной панели онлайн

Сферы применения пожарной панели Schneider Electric FDP252:

  • офисы
  • здравоохранение
  • отели
  • промышленность
  • энергетика
  • транспорт
  • розничная торговля
  • образование

Пожарная панель Schneider Electric ESMI Sense FDP252 поддерживает централизованное управление конфигурацией и удаленный мониторинг и работу с использованием онлайн-решения EcoStruxure Fire Expert. Чтобы включить возможности удаленного управления, панель должна иметь доступ к Интернет-соединению и должна быть зарегистрирована в службе EcoStruxure Fire Expert во время ввода в эксплуатацию, как описано в руководстве пользователя EcoStruxure Fire Expert.
Панель использует свое интернет-соединение только для связи с службами управления, предоставляемыми EcoStruxure Fire Expert по защищенным соединениям. Панель не будет связываться со сторонними системами или принимать любые входящие соединения. Соединения между FDP252 и EcoStruxure Fire Expert зашифрованы и используют сертификаты для проверки подлинности на конечных точках.

Интерфейс управления использует только внешний интерфейс Ethernet и изолирован от основных функций обнаружения пожара, которые работают независимо от любых сетевых функций. Недоступность подключения к Интернету или вредоносного трафика во внешней сети не влияет на основные функции панели.

Источник: https://VSKD.ru/catalog/139711/

Панели пожарной сигнализации esmi fx

Инновационные панели пожарной сигнализации ESMI FX 3NET – это современная технологическая платформа для реализации новых функций и задач, которые ранее не могли решаться в силу отсутствия достаточного уровня возможностей техники. Более того, универсальная платформа в ближайшие годы не устареет и позволит решать определенные задачи, которые будут возникать в будущем.

С 2013 года компания Schneider Electric начала поставки оборудования в Россию. Панели имеют все необходимые сертификаты и соответствия Техническому Регламенту (ФЗ от 22.07.2008 №123).

ESMI FX: характеристики устройства

Благодаря активной работе над системой, новая сигнализация ESMIFX 3NET значительно лучше ее предшественника ESMI FX. Функциональность устройства значительно возросла, был расширен вектор применения.

Специалистам удалось добиться более стабильной работы, скорость обработки информации существенно возросла. Весь перечень изменений можно узнать из технических характеристик устройств.

Главной особенностью нового продукта стала низкая стоимость, которая практически не отличается от цены на старую модель пожарной сигнализации.

Преимущества новой системы ESMI FX 3NET

  • После приобретения устройства не требуется докупка любых дополнительных плат. Дополнительный процессор системы уже применяется и интегрирован в главный контроллер. Также, интегрирована и плата SA.
  • Благодаря интеграции плат освободился порт, который используется в качестве RS232 или RS485.
  • Устройство обладает новым высококонтрастным дисплеем, площадь которого была увеличена на 25% по сравнению с предыдущим вариантом. Разрешение экрана увеличено на 70%, поэтому четкость картинки будет максимальной.
  • Высокая скорость обработки данных была увеличена благодаря улучшению характеристик процессора в три раза.
  • Для удобства программирования был интегрирован USB порт. Присутствуют дополнительные коммуникации.
  • Также, новое устройство обладает интегрированным портом Ethernet.
  • Объемы внутренней памяти также возросли в два раза.

Для управления системой пожарной безопасности нового образца был разработан новый инструмент WinFX3NET.

Новая программа способна распознавать файлы, подготовленные для работы с WinFX32 или WinFXNet. Однако система сохраняет файлы только в новом формате .FX3. Новинка не совместима для работы с более ранними панелями FX NET или FX.

Адресно-аналоговая система пожарной сигнализации ESMI

Новая система пожарной сигнализации ESMI FX 3NET относится к классу адресно-аналоговых, как и ее предшественник FXNET. Технология пришла на смену ESA-MESA, которая активно распространялась до 2006 года.

Главным отличием современной системы является работа с аналоговыми значениями контролируемых параметров, которые принимаются от адресных точек извещения.

Перечень преимуществ и особенностей адресно-аналоговой системы представлен ниже:

  1. Панель пожарной сигнализации является центральным устройством, которое осуществляет сбор информации и ее дальнейшую обработку;
  2. Благодаря непрерывной работе панели, обеспечивается постоянный опрос точек извещения и других модулей в режиме реального времени. В результате система гарантирует постоянный контроль состояния всего объекта;
  3. Панель пожарной сигнализации способна обнаружить возгорание на раннем этапе. Для этого используется функция фиксации даже незначительных отклонений от нормы в любых зонах. После фиксации устройство обработает данные и сформирует предупреждение, указав точное место возникновения проблемы;
  4. Каждый извещатель имеет двухуровневую систему обнаружения: «Предупреждение» и «Пожар»;
  5. Уровни извещения адаптируются под условия помещения, время суток и дней недели, что существенно улучшает достоверность полученных данных;
  6. Панель обладает возможностью анализа всех изменений значений, которые были приняты от нескольких извещателей в определенной зоне;
  7. Система постоянно контролирует и собственные устройства и извещатели, формируя сообщения о необходимости их ремонта или обслуживания;
  8. Благодаря наличию системы автокомпенсации высокая эффективность дымовыхизвещателей сохраняется даже при сильном загрязнении.

Современная панель пожарной сигнализации ESMI FX 3NET может принимать внешние сигналы от других системы и создавать сигналы управления для смежных систем, которые используются для проверки целостности управления и контроля. Устройство работает с:

  • Системами эвакуации;
  • Системами оповещения;
  • Системами пожаротушения и дымоудаления;
  • Другими инженерными системами объекта.

Регистрация и отображение различных событий осуществляется на русском языке. Доступна возможность подключения компьютера. При необходимости, несколько таких панелей можно объединить в один крупный комплекс, который будет защищать объекты с любой охватываемой площадью.

Использование системы пожарной сигнализации ESMI FX нового поколения

Новая система может использоваться на объектах любых масштабов, как малых предприятий, так и крупных производств. Оборудование можно устанавливать в офисных зданиях, гостиницах, жилых домах, государственных учреждениях, медицинских и образовательных учреждениях.

Что собой представляет весь комплекс устройств пожарной сигнализации FX 3NET:

  1. 32 панели пожарной сигнализации;
  2. 255 адресных шлейфов;
  3. 8000 противопожарных зон;
  4. До 40 тыс. адресов.

Противопожарная сигнализация нового поколения ESMI FX – это эффективная система контроля и защиты.

Источник: http://diolenergo.ru/katalog/periferiya/intellektualnaya-panel-pozharnoj-signalizacii

Проектирование систем пожарутушения на основе оборудования ESMI FX NET

Оборудование с брендом ESMI давно известно на российском рынке. Системы адресно-аналоговой пожарной сигнализации и управления противопожарной автоматикой успешно эксплуатируются на объектах различного масштаба и назначения: офисных и бизнес-центрах, музеях и университетах, промышленных предприятиях и гидроэлектростанциях.

Автоматическое обнаружение пожара – один из основополагающих моментов, определяющих эффективность работы системы в целом. Чем раньше и достовернее обнаружен пожар, тем меньший ущерб будет нанесен и тем больше шансов вовремя эвакуировать людей, не допустить их гибели.

В настоящее время в мире наивысшее качество обнаружения предлагают адресно-аналоговые системы.

Основное преимущество этих систем — в заложенных в них интеллектуальных алгоритмах оценки ситуации, позволяющих обнаруживать возгорание на ранней стадии, отсекая при этом ложные срабатывания.

Оборудование ESMI FX NET относится к аппаратуре именно такого класса. Приборы приемно-контрольные и управления пожарные адресно-аналоговые (АППКУП) серии FX NET/RU прошли все необходимые испытания на соответствие Техническому регламенту по пожарной безопасности (ФЗ от 22.07.2008 №123 ФЗ).

При этом на основе приборов серии FX NET/RU можно построить единую систему управления противопожарной автоматикой. По определенным алгоритмам после обнаружения пожара формируются команды в системы приточно-вытяжной вентиляции и кондиционирования, оповещения и управления эвакуацией, противодымной защиты и, конечно, в систему пожаротушения.

В настоящее время применяются установки пожаротушения следующих типов:

газового пожаротушения;

— порошкового пожаротушения;- аэрозольного пожаротушения;- водяного и пенного пожаротушения.В данной статье рассмотрим варианты построения систем автоматического пожаротушения на основе приборов серии FX NET/RU для газового, порошкового и аэрозольного типов установок.

Газовое пожаротушение

Установки газового пожаротушения (ГПТ) подразделяются на централизованные (станции газового пожаротушения) и модульные. При этом в установках для хранения газового огнетушащего вещества (ГОТВ) применяются модули, батареи или изотермические резервуары. Сами ГОТВ так же могут быть разного типа, что определяет способ контроля сохранности ГОТВ: по массе или по давлению.

Установка ГПТ модульного типа (рис.1). В таких установках модули располагаются либо в самом защищаемом помещении, либо в непосредственной близости от него.

АППКУП серии FX NET/RU осуществляет:

формирование команды на автоматический пуск установки пожаротушения при обнаружении пожара с двух или более автоматических или одного ручного пожарного извещателя (ПИ), расположенных в защищаемом помещении;отсчет задержки на пуск, устанавливаемой индивидуально для каждого направления ПТ;дистанционный пуск установки по направлениям;включение табло «Газ уходи», «Газ не входи», «Автоматика отключена»;отключение и восстановление режима автоматического пуска;контроль сохранности ГОТВ и газа-вытеснителя;автоматическое переключение цепей питания с основного ввода электроснабжения на резервный при исчезновении напряжения на основном вводе с последующим переключением на основной ввод электроснабжения при восстановлении напряжения на нем;автоматический контроль всех линий на исправность.Рис.1 Модульная установка ГПТ. Однонаправление.

Алгоритм работы установки

Контроль сохранности ГОТВ производится по датчику давления либо веса, в зависимости от типа ГОТВ, с индикацией неисправности на АППКУП серии FX NETRU на посту дежурного.

Включение/выключение режима автоматического пуска ГПТ по направлению

Отключение режима автоматического пуска ГПТ по направлению производится при открытии двери в защищаемое помещение. Дверные контакты подключаются через адресные модули контроля. При этом закрытие двери само по себе не приводит к восстановлению автоматики (обязательно).

При отключении режима автоматического пуска включаются табло «Автоматика отключена» у защищаемого помещения и индикация на АППКУП серии FX NET/RU на посту дежурного.Восстановление режима автоматического пуска производится кнопкой восстановления автоматики, подключаемой через адресные модули контроля.

Пуск установки ГПТ по направлению, при включенном режиме автоматического пуска.

Формирование команды на пуск установки пожаротушения в автоматическом режиме производится при обнаружении пожара с помощью двух или более автоматических ПИ или одного ручного ПИ.

Процедура автоматического пуска:

Запускается отсчет задержки пуска установки ГПТ (длительность задержки устанавливается при программировании).Включаются табло «Газ уходи», расположенные в защищаемом помещении.По окончании отсчета задержки включаются табло «Газ не входи», расположенные над дверьми в защищаемое помещение.Производится пуск модулей ГПТ.

В момент получения подтверждения о пуске ГОТВ с датчика давления/веса, выключаются табло «Газ уходи», а на посту дежурного на АППКУП серии FX NET/RU включается индикация «Пожаротушение включено».В случае отсутствия подтверждения о пуске ГОТВ в течение установленного времени, на посту дежурного включается индикация «Газ не подан».

Во время отсчета задержки пуска можно прервать автоматический пуск ГПТ. Для этого необходимо отключить режим автоматического пуска.Если режим автоматического пуска в данном направлении отключен, то пуска модулей ГПТ не произойдет. В этом случае произвести пуск можно, либо восстановив автоматический режим, либо нажав кнопку дистанционного пуска.

Пусковой импульс будет выдан по истечении установленной задержки автоматического либо дистанционного пуска.

Дистанционный пуск ГПТ по направлению

Дистанционный пуск производится кнопкой дистанционного пуска, устанавливаемой рядом с защищаемым помещением (адресная кнопка или кнопка, подключенная через адресный модуль контроля).После нажатия кнопки, система начнет выполнять процедуру дистанционного пуска ГПТ.

Она аналогична процедуре автоматического пуска за исключением следующего:Длительность задержки дистанционного пуска может отличаться от длительности задержки автоматического пуска (устанавливаются независимо).

Пуск модулей ГПТ произойдет даже при отключенном режиме автоматического пуска (табло «Автоматика отключена» включены);Во время отсчета задержки дистанционного пуска (если она предусмотрена) можно прервать пуск ГПТ. Для этого необходимо открыть дверь в защищаемое помещение, либо произвести сброс сигнала «Пожар».

Установка ГПТ централизованного типа отличается тем, что батареи баллонов (изотермический резервуар) размещаются в специальном помещении – станции газового пожаротушения (рис.2)., там же размещаются и распределительные устройства (РУ).

Защищаемые помещения удалены от места размещения ГОТВ на достаточное расстояние, и целесообразнее подключать пожарные извещатели, табло и другие устройства, находящиеся в защищаемом помещении в один шлейф, а устройства, выдающие команды на запуск батарей баллонов и РУ, — в другой шлейф

Рис.2 Станция газового пожаротушения.Количество ГОТВ в установках такого типа должно быть достаточным для тушения любого из защищаемых помещений, при этом для разных направлений производится пуск разного количества батарей баллонов.

Контроль сохранности ГОТВ производится по датчику давления либо веса, устанавливаемых на батареях баллонов.

Число распределительных устройств соответствует (или превышает) числу защищаемых помещений, и контроль пуска ГОТВ по направлению производится с помощью СДУ, устанавливаемого после РУ.

В случае использования изотермического резервуара, команда на пуск выдается либо по времени, либо по информации от датчиков уровня, в зависимости от типа применяемого оборудования.

Порошковое и аэрозольное пожаротушение

Основные отличия в управлении установкамипорошкового и аэрозольного пожаротушения (рис.3) от управления установками ГПТ следующие:

в большинстве из них не предусмотрена возможность контроля сохранности ГОТВ, иногда возможен контроль газа-вытеснителя, поэтому данный контроль осуществляется не во всех случаях;установки модульного типа (могут быть с распределительным трубопроводом);количество порошковых модулей часто требуется достаточно большое, поэтому требуется большое количество управляющих сигналов;

для аэрозольных установок требуется последовательный запуск модулей с определенным интервалом.

Рис.3 Модульная установка порошкового ПТ. Одно направление.

Источник статьи: http://www.tzmagazine.ru

Источник: http://www.modul-npk.ru/articles/18/112-proektirovanie-sistem-pozharutushenija-na-osnove-oborudovanija-esmi-fx-net.html

Пожарная сигнализация ESMI. Спецпредложения

Установка извещателей, оповещателей и приемно-контрольных приборов — дело конечно хорошее, однако не может дать 100% гарантию безопасности на защищаемом объекте.

Компания ESMI попыталась разработать такой прибор, который бы отличался универсальностью, обладал первоклассными навыками обнаружения возгорания, имел 100% гарантию срабатывания.

В ходе проб и ошибок удалось получить прибор, получивший название «пожарная сигнализация ESMI».

Разработка и установка ее осуществляется в соответствии со всеми законными нормами. Таким образом, производителю пришлось здорово поработать, чтобы выпустить такой тип оборудования, который был бы универсален для каждой страны. Ведь ESMI экспортируют свои изделия более чем в 100 стран мира.

Как правило, пожарная сигнализация ESMI используется совместно с системой автоматического пожаротушения. Это скорее необходимость, чем чьё-то желание, потому что, во-первых, это требует пожарная инспекция, а во-вторых, так пользователь сможет обеспечить 100% гарантию защиты охраняемого объекта.

Пожарная сигнализация ESMI обладает модульной конструкцией и способна обеспечить своевременное и надежное обнаружение возгорания в кротчайшие сроки. Это особенно важно, ведь известно множество случаев, когда огонь уничтожал всё имущество за считанные минуты. Легкое управление оборудованием становится возможным благодаря гибкой логике управления.

Она же в устройствах ESMI осуществляет управление активными и пассивными противопожарными системами. Как мы уже заметили ранее, пожарная сигнализация ESMI создана для работы в комплексе с другим оборудованием. Устройство совместимо как с оборудованием ESMI, так и с аппаратами некоторых других производителей.

Для получения точной информации обращайтесь к нашим специалистам службы технической поддержки.

Одно из лучших устройств в своем роде – это станция пожарной сигнализации ESMI модели FXM NET/RU. Она относится к новому поколению панелей и предоставляет пользователю значительные возможности.

Устройство обладает прекрасными техническими характеристиками, способно работать с большим количеством стороннего оборудования, обрабатывает большие объемы информации, обладает прекрасной функциональностью.

Кроме того, пожарная сигнализация ESMI изначально оснащена сетевым интерфейсом RS485 и дополнительным процессором, а также в нее интегрирован порт Ethernet и USB. Для более подробного знакомства с устройством и для уточнения цены Вам нужно найти его в нашем интернет-магазине.

Пожарная сигнализация ESMI обладает довольно высокой ценой. Однако уверяем Вас, что она стоит каждый потраченный на нее рубль. С подобным оборудованием Вам никогда не придется иметь дело с последствием пожара. Вдобавок ко всему вышеперечисленному интернет-магазин Зевс готов предоставить гарантию на устройство сроком до 5 лет.

Источник: https://zefz.ru/complect/pozarnaya-signalizaciya-ESMI/

OCS Distribution — Продукция

c 02 июля по 23 сентября 2018

Заряженное лето

Закупая расходные материалы HP Home Printing System в период действия промо-программы, партнеры, набравшие максимальное количество баллов, будут награждены ценными призами!

c 03 сентября по 30 сентября 2018

Выгодная арифметика

В период действия программы закупайте промо-модели корпусов Foxline и получайте вознаграждение. Чем больше закупок, тем больше номинал подарочного сертификата!

c 01 июля по 31 декабря 2018

Кампания по продвижению сервисных контрактов Zebra Technologies

В рамках кампании сервисные контракты на новое оборудование можно купить в сроки, существенно превышающие 30 дней!

c 01 июля по 30 сентября 2018

САЙБЕР-шопинг

Условия cyber-шопинга просты: закупаешь CyberPower и получаешь шопинг-сертификат в любой магазин!

c 01 июля по 30 сентября 2018

Smart лето!

Закупайте и отгружайте сканирующую технику Panasonic и получайте сочные SMART призы!

c 30 июля по 30 сентября 2018

Добавь красок с Wacom!

За закупки продукции Wacom партнеры получают призы

c 01 февраля по 31 декабря 2018

Молодильное яблочко!

Покупай оборудование Nutanix и получай продукты компании Apple

c 25 июля по 10 декабря 2018

Check Point Awards

Участвуй в конкурсах «CheckUp чемпионы» и «Лучший пилотный проект» и получай ценные призы!

c 03 сентября по 28 сентября 2018

Простая арифметика от HP

В сентябре — скидки на коммерческие ноутбуки, десктопы и моноблоки HP!

c 13 августа 2018

Даем потрогать!

Закупайте в OCS мониторы с функцией тач-скрин по цене аналогичных нон-тач мониторов.

c 13 августа по 30 сентября 2018

Ограниченное предложение на рабочие станции HP!

Промо-программа на ряд стационарных рабочих станций HP: при покупке рабочей станции из списка промо-моделей вы можете получить скидку!

c 20 августа по 30 ноября 2018

Накопительный вклад “CyberPower” – выгода без границ!

Покупая SMART или Online ИБП CyberPower в период с 20 августа по 30 ноября, собирайте бонусы и выбирайте подарки!

c 10 сентября по 21 сентября 2018

Маржинальные недели с Veeam

Получите скидку 5%, разместив заказ с 10 по 21 сентября!

c 16 июля по 30 сентября 2018

Реализуй мечты с HP!

За выполнение таргетов по закупкам коммерческих ноутбуков HP партнеры получают призы!

c 01 июля по 30 сентября 2018

SQL Server

Получайте вознаграждения, продавая SQL Server Standard Edition с серверами Lenovo ThinkSystem!

c 18 июля по 30 сентября 2018

XEONовое лето!

Лучшие партнеры по закупкам серверов на процессорах Intel® Xeon™ получают призы!

c 01 июля по 31 октября 2018

Дай пять!

Приобретая в OCS для своего заказчика точки доступа Aruba Instant в количестве, кратном пяти, вы получаете каждые пять устройств по цене трех.

c 01 июля по 30 сентября 2018

Два монитора хорошо, а три – лучше!

Получите подарок за закупку двух любых мониторов из списка промо-продукции со склада OCS в период промо-программы! Чем больше объем закупок, тем больше призов!

c 21 августа по 17 сентября 2018

Августовский спринт Samsung

Cпециальные скидки на расходные материалы Samsung! Промо-программа продлена до 17 сентября.

c 09 июля по 07 октября 2018

Выжми максимум на старте!

Закупайте МФУ и принтеры Samsung (от трех штук) в OCS в период действия промо и получайте подарки!

c 01 июня по 30 сентября 2018

Всегда говори ДА!

С 1 июня по 30 сентября 2018 года за закупку оборудования APC by Schneider Electric партнер может получить ценные призы!!!

c 02 июля по 23 сентября 2018

Ярче с НР!

Закупая лазерные картриджи HP Office Printing System в период действия промо-программы, партнеры, набравшие максимальное количество баллов, будут награждены ценными призами!

c 20 августа по 30 сентября 2018

Программа по струйной технике Pixma G от Canon

Canon объявляет о запускае программы по струйной технике Pixma G

c 01 июня по 20 октября 2018

Акция HP Inc. на печатные устройства M104/M132

В период проведения программы за каждое приобретенное устройство НР из числа промо-моделей партнер получает ценный приз!

c 01 июля по 30 сентября 2018

Проекция успеха

Закупайте проекторы RICOH в категориях: проекторы для бизнеса, лазерные проекторы и получайте призы за каждое устройство!

c 01 сентября по 30 сентября 2018

Жаркий сентябрь

При разовой закупке устройств Pantum кратно 5 шт, партнер получает скидку!

c 01 января по 31 декабря 2018

Демо-программа для партнеров Jabra

Для зарегистрированных партнеров Jabra предлагает демо-оборудование на выгодных условиях!

c 03 сентября по 31 декабря 2018

Mellanox – экспресс!

Закупайте коммутаторы Mellanox Ethernet и комплектующие к ним в OCS и получайте возможность отправиться в увлекательную поездку!

c 01 августа по 30 сентября 2018

Мотивационная программа Canon i-SENSYS

Canon объявляет о запуске мотивационной программы на линейку Canon i-SENSYS

c 19 июля 2018

SalesPower3

Всё просто! Зарегистрируйся в программе, закупай оборудование Zebra — самостоятельно выбирай себе награду из онлайн каталога программы SP3

c 01 июля по 30 сентября 2018

Все включено!

Суперскидки до 70%! Складское наличие! Быстрая поставка! Обучение и поддержка!

Источник: http://www.ocs.ru/Products/Vendors/ESMI/

Ссылка на основную публикацию
