Охранно пожарная сигнализация «стрелец интеграл»: область применения и отзывы

Монтаж радиоканальной охранно-пожарной системы СТРЕЛЕЦ

Охранно пожарная сигнализация «Стрелец Интеграл»: область применения и отзывы

ООО «АРГУС» предлагает проектирование, монтаж (установку), проведение пуско-наладочных работ (настройку алгоритма работы), программирование и перепрограммирование, ремонт и восстановление, разработку технической документации внутри объектовой радиосистемы СТРЕЛЕЦ и СТРЕЛЕЦ ИНТЕГРАЛ производства (Аргус-Спектр) на объектах Москвы и Московской области.

№Вид работ/услугСтоимость (руб.)
1 Удаленная поддержка и решение проблем от 1500 руб.
2 Выезд инженера на место для осмотра от 1500 руб.
3 Выезд инженера на место (6 часов работы) от 5000 руб.
4 Каждый дополнительный час работы или консультации инженера от 700 руб.

Вы получаете: — профессиональный и добросовестный подход к решению поставленной задачи; — абсолютную конфиденциальность; — квалифицированный технический анализ системы, описание рисков, прогноз перспектив и пути оптимального решения Вашей проблемы; — качественно и оперативно проделанную работу;

— квалифицированные консультации по вопросам, возникшим в ходе решения Вашей проблемы.

Заказать инженера, расчет стоимости, бесплатную консультацию и осмотр объекта можно позвонив нам по телефонам +7(495)5048780 или +7(495)4210143, отправив заявку по e-mail: info@argus.org.ru либо через чат на сайте

ООО «АРГУС» предлагает весь спектр работ по монтажу, проведению пуско-наладочных работ оборудования и программного обеспечения компании «Аргус-Спектор»:

— установка, настройка и администрирование АРМ «Стрелец-Интеграл», АРМ «Стрелец», ПО «Sagittarius» (для Android), ПО «Стрелец-мастер», ПО «WirelEx Tools»; — установка, настройка и программирование приемно – контрольных устройств («РРОП», «РРОП-И», «РРОП2», «РРОП-М», РРОП-М2»); — установка и программирование охранных, пожарных и технологических радиоизвещателей («Аврора-ДР», «Аврора-ДТР», «Аврора-ТР», «Икар-Р», «РИГ», «Арфа-2Р», «Сокол-Р», «СтОп BX-80NR», «СтОп HX-40RAM», «Вода-Р», Градус-Р», Фаза-Р»); — установка и программирование исполнительных радиоустройств (речевые и звуковые оповещатели, релейные модули: «Табло-Р», «Сирена-Р», Аврора-ДСР», «Орфей-Р», «Аврора-ДОР», «Браслет-Р», «БУК-Р», «ИБ-Р»); — установка и программирование радиоустройств управления (ЖК и светодиодные пульты: «ПУ-Р», «ПУЛ-Р», «БУК-Р», «РБУ», БВИ-8»); — установка и программирование системы контроля доступа («Кабинет-Р комплект», «СК-Р», «Браслет-Р исп.2 (Кнопка-Р)», «ИБ-Р», «РРОП2», «РРОП-М2»);

— подбор и установка выносных антенн и усилителей («АН-433», «Лира-450», «А-100», «А-200», «Шайба-2», «Модус-А»).

Так же наша компания предлагает профессиональный монтаж, установку и программирование Интегрированной системы безопасности «ИСБ СТРЕЛЕЦ – ИНТЕГРАЛ».
«ИСБ СТРЕЛЕЦ – ИНТЕГРАЛ» — это новое поколение системы «СТРЕЛЕЦ», позволяющее объединять десятки радиоканальных систем в единую систему емкостью до 500000 адресов с централизованным управлением.

Внутри объектовая радиосистема (ВОРС) СТРЕЛЕЦ предназначена для организации радиоканальной охранно-пожарной, адресно-аналоговой пожарной сигнализации, системы оповещения и контроля доступа.

В последнее время данная система получает все большее распространение за счет повышения работоспособности (применения автоматической маршрутизации), увеличения элементов выпускаемой продукции, что позволяет решать с её помощью все большее количество задач.

ВОРС широко используется в частном секторе, так как монтаж системы позволяет обойтись без прокладки кабельных линий в домах, а также дает возможность объединить отдельно стоящие здания и сооружения в единую систему. Данной системой можно охватить целые поселки.

Беспроводная система «Стрелец» — это совокупность систем, охватывающее защищаемое здание. Каждая система может функционировать самостоятельно, а при использовании на крупных объектах они объединяются в единую систему.

Для контроля и управления радиосистемой СТРЕЛЕЦ при использовании её в частном секторе существует несколько способов: • сотовые сети стандарта GSM, дающие возможность управления системой с помощью SMS сообщений.

• программное обеспечения Sagittarius (для Android), позволяющее управлять системой с помощью смартфона (программу можно скачать на Play Маркет).

Еще одним плюсом является получение беспроводной системой пожарной сигнализации СТРЕЛЕЦ сертификата в крупнейшем европейском центре LPCB (Великобритания) об ее соответствии требованиям стандарта EN 54 части 25 в области пожарной безопасности.

Интегрированная система безопасности Стрелец-Интеграл — это беспроводная и проводная охранная, пожарная сигнализация, система управления оповещением и эвакуацией (СОУЭ), система автоматического управления пожаротушением (АУПТ), система контроля и управлением доступом (СКУД), система видео регистрации, автоматический мониторинг по всем каналам связи

ОСОБЕННОСТИ: • Гибридность системы: «радио» + «провод» • Интеграция с промышленной автоматикой (LonWorks®)

• Автоматический мониторинг по всем каналам (Радио, IP-сеть, GSM, Contact ID)

ГИБРИДНОСТЬ СИСТЕМЫ: ИСБ Стрелец-Интеграл обладает уникальными возможностями интегрирования беспроводных устройств предыдущего поколения системы Стрелец (извещатели, исполнительные устройства, пульты управления и т.д.

) и проводных устройств системы нового поколения. ИСБ Стрелец-Интеграл состоит из сегментов. Один сегмент – это отдельное здание или группа этажей в здании.

Емкость системы: • 255 сегментов в системе • 127 приборов в сегменте (например, РРОП–И или БШС8–И)

• 1920 адресов в сегменте (например, извещателей или шлейфов)

Заказать инженера по стрельцу и осмотр объекта можно позвонив нам по телефону +7(495) 504-8780 или +7(495) 421-0143, отправив заявку по e-mail: info@argus.org.ru или заполнив форму обратной связи.

Источник: https://argus.org.ru/montazh-radiokanalnoi-okhranno-pozharnoi-sistemy-strelets

Интегрированная система безопасности «Стрелец-Интеграл»

Товары в категории

  Аргус-Спектр  Модуль трансивера LON (S2)Модуль применяется для подключения к линии S2 устройств ИСБ «Стрелец-Интеграл». При подключении 2-х модулей к РРОП-И появляется возможность организации кольцевой топологии шлейфа с использованием 2-х сетевых интерфейсов. Розница:1 720 руб.Опт:1 634 руб.Для дилеров:Звоните!
ПП-И  Аргус-Спектр  Повторитель интерфейса S2ПП-И применяется для удлинения линии интерфейса S2 между контроллером сегмента и входящими в сегмент устройствами. Возможность последовательной установки до 4-х ПП-И для удлинения линии интерфейса S2 до 13,5 км. Розница:4 455 руб.Опт:4 232 руб.Для дилеров:Звоните!
БП-12/0,5  Аргус-Спектр  Блок бесперебойного питанияБлок бесперебойного питания применяется для питания стабилизированным напряжением 12В различных устройств охранно-пожарной сигнализации. Возможно размещение на несущей панели блока большинства оборудования системы «Стрелец-Интеграл», радиорасширителей ВОРС «Стрелец», коммуникатора «Тандем IP-И» или же еще одного блока питания. Розница:3 480 руб.Опт:3 306 руб.Для дилеров:Звоните!
БП-12/2А  Аргус-Спектр  Блок бесперебойного питанияБлок бесперебойного питания предназначается для работы с системами: ОПС, охранной сигнализации, пожаротушения, прочих систем промышленного и бытового назначеия. Розница:4 970 руб.Опт:4 722 руб.Для дилеров:Звоните!
  Аргус-Спектр  Калькулятор БСЛ240ПО применяется для расчета максимальной длины шлейфа БСЛ240 и общего токопотребления всех устройств в шлейфе. Для дилеров:Звоните!
Sagittarius расширенный  Аргус-Спектр  Комплект кваритирныйКомплект состоит из приборов ПКР–GSM, РИГ, Икар–5РА, Аврора–ДСР и ПУ–Р, запрограммированных на работу в единой радиосистеме. Возможно расширение приборами радиосистемы «Стрелец». Розница:24 820 руб.Опт:23 579 руб.Для дилеров:Звоните!
Sagittarius базовый  Аргус-Спектр  Комплект кваритирныйКомплект состоит из приборов ПКР–GSM, РИГ, Икар–5РА и ПУЛ–Р, запрограммированных на работу в единой радиосистеме. Возможно расширение приборами радиосистемы «Стрелец». Розница:18 840 руб.Опт:17 898 руб.Для дилеров:Звоните!
АРМ Стрелец-Интеграл  Аргус-Спектр  Комплект графического программного обеспеченияАРМ Стрелец-Интеграл применяется для организации автоматизированного рабочего места оператора и позволяет пользователю производить мониторинг и управление системами объекта, построенными на базе оборудования ИСБ «Стрелец-Интеграл». Для работы ПО необходимо приобрести Электронный ключ АРМ Стрелец-Интеграл. Для дилеров:Звоните!
Кабинет–Р  Аргус-Спектр  Беспроводная подсистема контроля доступаКомплект состоит из приборов РРОП2, ИБ-Р, СК-Р и Кнопка–Р, запрограммированных на работу в единой радиосистеме. Работает автономно либо в составе радиосистемы «Стрелец» или СКУД сторонних производителей. Возможно расширение приборами радиосистемы «Стрелец». Розница:19 900 руб.Опт:18 905 руб.Для дилеров:Звоните!
СК–Р  Аргус-Спектр  Беспроводной считыватель proximity-картПрибор применяется для считывания кодов электронных идентификаторов (карт EM-Marin, брелоков, браслетов) и дальнейшей его передачи по радиоканалу на ПКУ (РРОП-М2, РРОП-И, РРОП2 и ПКР–GSM). Розница:5 330 руб.Опт:5 064 руб.Для дилеров:Звоните!
Фаза-Р  Аргус-Спектр  Детектор силового питающего напряженияДетектор Фаза-Р применяется для организации контроля наличия и параметров одно- и трехфазного напряжения питания. Прибор передает извещения по универсальному цифровому протоколу на УСЦП-Р, который в свою очередь преобразует и передает полученную информацию по радиоканалу на ПКУ (РРОП-М2, РРОП-И, РРОП-М исп.У, РРОП2 и ПКР–GSM). Розница:3 960 руб.Опт:3 762 руб.Для дилеров:Звоните!
УСЦП–Р  Аргус-Спектр  Устройство сопряжения с цифровым протоколомУСЦП-Р получает по универсальному цифровому протоколу информацию от датчиков физических величин, после чего преобразует ее и передает по радиоканалу на ПКУ, в качестве которых могут применяться РРОП-М2, РРОП-И, РРОП-М исп.У, РРОП2 и ПКР–GSM. Розница:1 855 руб.Опт:1 762 руб.Для дилеров:Звоните!
Читайте также:  Системы безопасности загородного дома: виды охранных систем
РРОП-М2  Аргус-Спектр  Прибор приемно-контрольный охранно-пожарныйПрибор принимает команды от управляющих устройств, формирует команды управления исполнительными устройствами, принимает и обрабатывает извещения от радиоизвещателей в составе радиосистемы «СТРЕЛЕЦ». Отсылает информацию о своем состоянии и состоянии радиоизвещателей на внешние извещатели, а также устройства обработки и ретрансляции сообщений от других маршрутизаторов и радиорасширителей. Розница:4 340 руб.Опт:4 123 руб.Для дилеров:Звоните!
М-МВР-И  Аргус-Спектр  Мини-модуль комбинированныйМини-модуль релейный применяется для контроля одного ШС или управления приборами пожарной автоматики, технологическим (инженерным) оборудованием и остальными исполнительными устройствами, подключаемыми к выходной цепи, по запросу от ПКУ БСЛ240-И в составе ИСБ «Стрелец-Интеграл». Режим ШС определяется сопротивлением. Три группы переключающихся реле на выходе. Питание по СЛ. Розница:3 358 руб.Опт:3 190 руб.Для дилеров:Звоните!
МВР-И  Аргус-Спектр  Модуль комбинированныйМодуль релейный применяется для контроля одного ШС или управления приборами пожарной автоматики, технологическим (инженерным) оборудованием и остальными исполнительными устройствами, подключаемыми к выходной цепи, по запросу от ПКУ БСЛ240-И в составе ИСБ «Стрелец-Интеграл». Режим ШС определяется сопротивлением. Три группы переключающихся реле на выходе. Питание по СЛ. Для дилеров:Звоните!
Орфей-И  Аргус-Спектр  Блок речевого оповещенияМодуль беспроводной системы речевого оповещения. Предназначается для оповещения людей о пожаре по команде приемно-контрольного устройства (РРОП, РРОП-И, РРОП2, РРОП-М, РРОП-М исп.У.) через радиоинтерфейс. (Снят с производства) Розница:3 500 руб.Опт:3 325 руб.Для дилеров:Звоните!
Арфа-И (ИО 329-3/1)   Аргус-Спектр  Извещатель охранный звуковой адресныйИзвещатель применяется для обнаружения открытия или разрушения конструкций из различных видов стекол, в том числе одно- и двухкамерных стеклопакетов. При обнаружении несанкционированного проникновения извещатель передает сигнал тревоги в ИСБ «Стрелец-Интеграл» через БСЛ240-И. Розница:2 520 руб.Опт:2 394 руб.Для дилеров:Звоните!
Аврора  Аргус-Спектр  СъемникСъемник Аврора предназначен для снятия/установки извещателей Аврора (или других с аналогичным корпусом) на потолки высотой до 4,5 м без необходимости использования лестницы. Розница:9 445 руб.Опт:8 973 руб.Для дилеров:Звоните!

Система безопасности Стрелец-Интеграл® представляет собой эволюцию внутреобъектовой радиосистемы СТРЕЛЕЦ®. ИСБ Стрелец-Интеграл — это гибрид проводной и радиоканальной системы.

В нынешнем состоянии, по протоколу связи LonWorks Стрелец-Интеграл может интегрировать десятки радиоканальных систем безопасности в одну, емкость которой может доходить до 500 тыс. адресов.

В стандартном расчете это могут быть 255 зданий под контролем одной системы — ИСБ Стрелец-Интеграл с центральным её управлением.

Интегрированная система безопасности Стрелец-Интеграл® работает про протоколу промышленной автоматики LonWorks®

Все оборудование Интегрированной Системы Безопасности делится на сегменты. Каждый сегмент находится под управлением контроллера сегмента (КСГ). Один сегмент может включать до 127 устройств.

Информация об изменении состояни датчиков и извещателей внутри сегмента передается по линиям связя интерфейса S2 по направлению к контроллеру сегмента. В обратном направлении по той же линии идут команды управления.

Стрелец-Интеграл может интегрировать до 254 сегментов. Оборудование всех сегментов управляется при помощи контроллера сети (КС). Контроллер сети представляет собой персональный компьютер с установленным на нем программным обеспечением «Стрелец-Мастер».

Радиоканальная состовляющая Интегрированной Системы Безопасности «Стрелец-Интеграл»

Гибридность ИСБ Стрелец-Интеграл позволяет сочетать преимущества проводных и радиоканальных систем в одной. Такая система необходима и может быть успешно использована при создании охранно-пожарных систем в высотных зданиях, когда на этажах организованы структуры радиоканальных микросот, а сами этажи соединены единой объединяющей шиной.

Проводная состовляющая Интегрированной Системы Безопасности «Стрелец-Интеграл«

Сетевая платформа LonWoks была принята во всем мире в качестве стандарта сетей автоматизации зданий, она удовлетворяет требованиям международного стандарта ANSI/EIA709.1. В зданиях многих стран мира используется данная платформа, десятки миллионов устройств передают данные посредством протокола LonWorks®.

На базе сетевых интерфейсов LonWorks строятся системы автоматизации зданий, пожарной и охранной сигнализации, пожаротушения, контроля доступа, управления освещением городских улиц, шоссе, управления промышленным оборудованием, станками, в климатических системах, управления поездами метро, контроля энергозатрат, расхода энергоресурсов и многие другие.

Источник: http://sector-sb.ru/catalog/ops/produktsiya_kompanii_argus-spektr/isb_strelets-integral

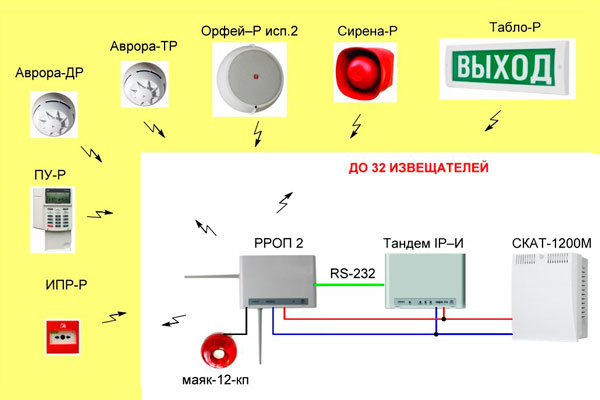

Комплект радиоканальной пожарной сигнализации «Стрелец»

РРОП 2 Прибор приемно-контрольный охранно-пожарный

ПРЕДНАЗНАЧЕН: Для работы с устройствами радиосистемы СТРЕЛЕЦ в качестве приемно-контрольного устройства (ПКУ).

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Организация охранно-пожарной, адресно-аналоговой пожарной сигнализации и оповещения на объектах различного назначения в качестве автономной радиосистемы СТРЕЛЕЦ или в составе ИСБ Стрелец-Интеграл.

ОСОБЕННОСТИ:

• выполняет функции: — в радиосистеме СТРЕЛЕЦ — координатора радиосети (КР), дочернего ПКУ или маршрутизатора; — в составе ИСБ Стрелец-Интеграл — только дочернее ПКУ или маршрутизатор. • 2 проводных шлейфа сигнализации (ШС);

• 2 выхода для включение светового (СО) и звукового (ЗО) оповещения с контролем на обрыв и короткое замыкание;

• 3 релейных выхода; • динамическая маршрутизация между ПКУ; • разнесенный радиоприем;

ПУ-Р Пульт управления и программирования радиоканальный

ПРЕДНАЗНАЧЕН: Для программирования и управления радиосистемой СТРЕЛЕЦ® через радиорасширитель, выполняющий функции координатора системы, при подключении к нему посредством проводного интерфейса или по радиоканалу.

ПУ-Р имеет возможность использования в следующих конфигурациях:

«Стационарный пульт программирования и управления» «Переносной радиоканальный пульт программирования и управления»
ПУ-Р подключается к радиорасширителю посредством проводного или радиоканального интерфейса. ПУ-Р выполняет роль полнофункционального пульта управления. ПУ-Р используется для временного программирования радиосистемы на объекте. Обмен данными с радиорасширителем осуществляется по радиоканалу.

ОСОБЕННОСТИ: • графический ЖК-индикатор с двухцветной подсветкой; • полноценная замена персонального компьютера при программировании и настройке системы (оценка качества радиоэфира, качество связи каждого из радиоустройств системы и т.д.); • удобное управление состоянием радиосистемы (интуитивное меню, дескрипторы, горячие клавиши и т.д.).

Питание:

внешний источник 12/24 В и/или аккумулятор NiMH 9 В (170 мАч) типоразмера «Крона» или литиевая батарея 6LR61 (1.2 Ач).

Аврора-ДР Извещатель Пожарный дымовой оптико-электронный радиоканальный адресно-аналоговый

ПРЕДНАЗНАЧЕН: Для обнаружения дыма в помещении и передачи сигнала о пожаре на приёмно-контрольные устройства (ПКУ) радиосистемы СТРЕЛЕЦ посредством беспроводного интерфейса.

ОСОБЕННОСТИ:

• двухсторонняя радиосвязь; • возможность передачи аналоговой величины; • 3 уровня чувствительности; • высокая надежность и чувствительность; • гибкая настройка системы на объекте; • удобство установки, обслуживания и монтажа;

• два элемента питания (основной CR123A (3В/1.2 А*ч) и резервный (3В/0.24 А*ч)).

Аврора–ТР Извещатель Пожарный тепловой максимально-дифференциальный радиоканальный
адресно-аналоговый

ПРЕДНАЗНАЧЕН: Для обнаружения повышения температуры в помещении и передачи сигнала о пожаре на приёмно-контрольные устройства (ПКУ) радиосистемы СТРЕЛЕЦ посредством беспроводного интерфейса.

ОСОБЕННОСТИ:

• двухсторонняя радиосвязь; • возможность передачи аналоговой величины; • 3 уровня чувствительности; • выбор типа теплового канала (максимальный, дифференциальный, макс.-дифф); • высокая надежность и чувствительность; • гибкая настройка системы на объекте; • удобство установки, обслуживания и монтажа;

• два элемента питания (основной CR123A (3В/1.2 А*ч) и резервный (3В/0.24 А*ч))

ИПР–Р Извещатель Пожарный ручной радиоканальный

ПРЕДНАЗНАЧЕН:
Для ручного включения сигнала тревоги и передачи извещения о пожаре на приёмно-контрольные устройства (ПКУ) радиосистемы СТРЕЛЕЦ посредством беспроводного интерфейса.

ОСОБЕННОСТИ: • двухсторонняя радиосвязь; • многократного действия; • светодиодная индикация квитирования от ПКУ;

• два элемента питания (основной CR123A (3В/1.2 А*ч) и резервный (3В/0.24 А*ч))

Табло–Р Световой оповещатель радиоканальный

ПРЕДНАЗНАЧЕН:
Для оповещения людей о чрезвычайной ситуации или указания путей эвакуации по команде посредством беспроводного интерфейса с приёмно-контрольного устройства (ПКУ) радиосистемы СТРЕЛЕЦ.

ОСОБЕННОСТИ: • двухсторонняя радиосвязь; • настройка включения оповещения по любым из следующих событий: «Тревоги», «Пожары», «Неисправности», «Взломы», «Снятия с охраны», «Принуждения»; • типы срабатывания: «Непрерывное», «Меандр» (мигание с частотой 0.5 Гц); • 4 уровня яркости свечения; • ограничение времени оповещения;

Питание:

От двух литиевых батарей CR123A (1.2 Ач, 3 В) либо от внешнего источника постоянного тока с выходным напряжением 9-24 В.

При отключении внешнего источника питания, устройство автоматически переходит на питание от батарей.

Сирена–Р Оповещатель звуковой радиоканальный

ПРЕДНАЗНАЧЕН: Для звукового оповещения людей о пожарных и охранных тревогах в охраняемой зоне по команде посредством беспроводного интерфейса с приёмно-контрольного устройства (ПКУ) радиосистемы СТРЕЛЕЦ.

Читайте также:  Противопожарная безопасность лесных складов: основные требования

ОСОБЕННОСТИ:

• двухсторонняя радиосвязь; • настройка включения оповещения по любым из следующих событий: «Тревоги», «Пожары», «Неисправности», «Взломы», «Снятия с охраны», «Принуждения»; • типы срабатывания: «Непрерывное», «Меандр», «Двухтональный»; • настройка задержки и ограничения времени работы; • продолжительность работы до 10 лет; • два элемента питания CR123A (3В/1.2 А*ч основной и резервный);

• встроенная антенна.

Орфей–Р исп.2 Оповещатель речевой радиоканальный

ПРЕДНАЗНАЧЕН:
Для речевого оповещения людей о возгорании по команде посредством беспроводного интерфейса с приёмно-контрольного устройства (ПКУ) радиосистемы СТРЕЛЕЦ. Используется в системах оповещения третьего, четвертого и пятого типов по СП 3.13130.2009.

ОСОБЕННОСТИ: • русский и английский языки; • новый корпус: удобство монтажа на стену и потолок; • двухсторонняя радиосвязь; • до 256 акустических модулей в одной радиосистеме; • настройка включения оповещения по любым из следующих событий: «Тревоги», «Пожары», «Неисправности», «Взломы», «Снятия с охраны», «Принуждения»; • 4 уровня громкости; • ограничение времени оповещения; • три речевых сообщения общей длительностью до 32 сек., возможность записи к ПК (ПО OrpheyRLib) или УЗРС;

• датчик вскрытия и отрыва от стены/потолка.

Питание: Литиевые батареи 3 В: — основная CR123A (1.2 Ач);

— резервная CR123A (1.2 Ач).

Тандем IP–И Устройство связи системы «Стрелец-Интеграл» с ПЦН по каналу GSM

Тандем IP-И исп. 1 — без модулей Ethernet и TP/XF-78 (замена УОО-GSM-С1); Тандем IP-И исп. 2 — с модулями Ethernet и TP/XF-78;

ПРЕДНАЗНАЧЕНО:

Для организации связи между АРМ Пульта Централизованного Наблюдения Атлас-20 и устройствами ИСБ СТРЕЛЕЦ-ИНТЕГРАЛ по сетям Ethernet и/или сетям GSM/GPRS.

ОСОБЕННОСТИ:

— работа с ИСБ «Стрелец-Интеграл», подключение по интерфейсу S2 (LON) — Тандем IP-И исп. 2; — работа с ВОРС «Стрелец» (РРОП-И, РРОП2, РРОП-М2, РРОП-М исп. У), подключение по интерфейсу RS-232; — 4 входа для подключения других устройств/приборов с релейными выходами; — два канала передачи извещений на пульт: Ethernet, GSM (с резервированием — две SIM-карты); — передача извещений по GSM каналу в протоколах: Data-CSD; GPRS; SMS сообщения (с ВОРС «Стрелец»);

звонок с тональными сигналами.

СКАТ-1200М (ГОСТ Р53325-2009) Источник бесперебойного питания 12В, 2А

Служит для питания ПКУ РРОП 2. Внутрь блока питания устанавливается аккумулятор АКБ-7.

Маяк-12-КП. Светозвуковой оповещатель (12В), подключается к выходам оповещения ПКУ РРОП 2.

При установке комплекта дополнительно вам могут понадобиться:

Если у Вас появились вопросы, звоните:+7 (495) 640-15-15Бесплатный звонок из регионов: 8 (800) 777-85-21

Наши специалисты всегда рады помочь Вам.

Источник: https://www.AktivSB.ru/kit/59/

системы радиоканальной сигнализации

Приветствую Всех постоянных Читателей нашего блога и коллег по цеху. Мы продолжаем публикацию статей из цикла «Противопожарная автоматика». Как обычно, напоминаю, что на страницах сайта уже существуют статьи указанного цикла – их всего восемь на сегодня и найти и прочесть их можно, пройдя по следующим ссылкам:

http://www.norma-pb.ru/pozharnye-izveshhateli-tip-opisanie/ — пожарные извещатели — тип, описание. Первая статья из цикла статей “Пожарная автоматика”.

http://www.norma-pb.ru/porogovaya-adresnaya-adresno-analogovaya-pozharnaya-signalizaciya/ — пороговая, адресная, адресно-аналоговая пожарная сигнализация. Вторая статья из цикла “Пожарная автоматика”.

http://www.norma-pb.ru/sistemy-opoveshheniya-lyudej-pri-pozhare/ системы оповещения людей при пожаре. Третья статья из цикла “Пожарная автоматика”.

http://www.norma-pb.ru/sistemy-poroshkovogo-pozharotusheniya/ — системы порошкового пожаротушения. Четвертая статья из цикла “Пожарная автоматика”.

http://www.norma-pb.ru/sistemy-gazovogo-pozharotusheniya-obzor/ — системы газового пожаротушения – обзор. Пятая статья из цикла «Пожарная автоматика».

http://www.norma-pb.ru/sistemi-vodynogo-posharotusheniy/ — системы водяного пожаротушения. Шестая статья из цикла “Пожарная автоматика”.

http://www.norma-pb.ru/sistemy-pennogo-pozharotusheniya/ — системы пенного пожаротушения. Седьмая статья из цикла “Пожарная автоматика”.

http://www.norma-pb.ru/sistemy-aerozolnogo-pozharotusheniya/- системы аэрозольного пожаротушения. Восьмая статья из цикла “Пожарная автоматика”.

         Сегодня, в восьмой статье из цикла «Пожарная автоматика», мы будем говорить о том что представляют из себя системы радиоканальной пожарной сигнализации, где чаще всего используются, какими они бывают и о алгоритме работы автоматики системы аэрозольного пожаротушения.

     Как Вы понимаете, системы радиоканальной сигнализации работают без проводов, т.е. по радиоканалу, что собственно следует из самого названия.

Если отсутствуют провода, то соответственно оборудование системы радиоканальной сигнализации не получает электропитания извне и само собой подразумеваются автономные источники питания, обеспечивающие длительный срок работы оборудования, входящие в комплект данного оборудования.

То есть, мы говорим сейчас о пожарных извещателях различного типа (кстати, и охранных тоже), оснащенных автономными источниками питания, связанными с неким основным блоком (ППК) по радиосигналу, соответственно имеющими собственный адрес (это адресная система), обменивающихся с основным блоком информацией о текущем состоянии (отсутствии или наличии тревог, технической работоспособности, степени запыленности, степени разряда аккумулятора и прочее). Сразу надо отметить, что системы радиоканальной сигнализации достаточно дороги и в продаже и в установке, есть в этих системах конечно недостатки и достоинства, что будет изложено ниже. Применяются системы радиоканальной сигнализации достаточно часто, не смотря на значительную стоимость. Исходя из собственного опыта, данные системы были установлены в помещениях церквей и храмов, то есть в помещениях, стены которых расписаны уникальными фресками, часто 14-16 веков, являющихся исторической ценностью, и конечно по таким стенам никто провода колотить не будет. Тем не менее, нормы пожарной сигнализации никто не отменял и по этому, системы радиоканальной сигнализации, в этом случае, практически единственный выход. Да в общем и кроме церквей и храмов существуют помещения, имеющие уникальный дорогостоящий ремонт и собственники этих помещений идут на то чтобы, не смотря на существенные затраты, монтировать системы радиоканальной сигнализации.

         Итак, из импортных установок самая популярная система «Power-Max», российские системы радиоканальной сигнализации представлены самой популярной системой «Стрелец». Поскольку мы живем в России, будем говорить именно о Стрельце, исходя из более-менее терпимой стоимости и вполне достаточной надежности и широкой функциональности системы.

Как функционирует Стрелец? Если упрощенно, системы радиоканальной сигнализации «Стрелец» представляют собой микросотовую схему. В центре каждой соты установлен центральный блок, который называется расширитель – модели могут быть РРОП2, РРОП-М или РРОП-м исп. У, в зависимости от конкретных требований к конкретной соте.

Расширитель контролирует пожарные и охранные извещатели (32 штуки), уникальные адреса которых прописаны в памяти расширителя и управляет исполнительными устройствами – реле, световые табло, сирены – до 16 штук. Все это осуществляется в радиусе 600 метров вокруг ретранслятора в открытом пространстве.

Конечно, при наличии стен и перегородок и других преград, дальность существенно уменьшается, но где то на 150-200 метров сота работает вполне прилично.

Каждая сота является абсолютно автономным устройством системы радиоканальной сигнализации и в общем, для того чтобы оснастить среднего размера коттедж или небольшое административное здание, эта одна сота вполне самодостаточна. Пример функционала соты представлена на рисунке ниже.

           Если площадь защищаемого объекта достаточно велика и превышает радиус действия одной соты, то таких сот можно организовать две, три, четыре и так далее. В этом случае ретрансляторы будут связаны между собой по иерархической лестнице, и итоговая информация будет отражаться на ретрансляторе самого верхнего уровня. Выглядит это примерно таким образом:

Как видно из рисунка, ретранслятор под номером «0» – главный, все последующие создают структурную радиосвязь, что обеспечивает многоступенчатую работу системы радиоканальной сигнализации.

В микросотовой структуре каждый радиорасширитель осуществляет:

• приём и обработку извещений от «своих» охранных, пожарных и технологических радиоизвещателей;
• приём команд от устройств управления;
• формирование команд исполнительным устройствам;
• передачу информации о своём состоянии и состоянии «своих» радиоустройств вышестоящим радиорасширителям;
• ретрансляцию сообщений от других радиорасширителей и маршрутизаторов системы.
Максимальная дальность связи между микросотами в открытом пространстве не менее 1000 м.

Координатор осуществляет:
• контроль состояния всех устройств радиосети;
• обработка, протоколирование и отображение поступающей информации;
• обмен данными с персональным компьютером;
• обмен данными с проводными устройствами ИСБ Стрелец-Интеграл.

Читайте также:  Аккумулятор для пожарной сигнализации: как рассчитать емкость?

Координатор также получает команды управления от устройств управления ИСБ Стрелец-Интеграл, ПК и передает управляющие команды своим собственным устройствам. Пример структурной системы радиоканальной сигнализации представлен ниже.

При использовании микросотового построения в состав системы могут входить входят: • 16 радиорасширителей; • 16 маршрутизаторов; • 512 охранных, пожарных или технологических радиоизвещателей; • 256 исполнительных радиоустройств (оповещатели, релейные модули) и радиоустройств управления (пульты, брелки); • проводные устройства управления.

Как видите, все достаточно просто. Теперь, как обещал о плюсах и минусах любой установки (не только Стрелец), входящих в раздел «системы радиоканальной сигнализации».

Плюсы системы радиоканальной сигнализации:

  1. Отсутствие проводов, что может быть решающим плюсом при выборе именно системы радиоканальной сигнализации и который перевесит все минусы.
  2. Ввиду отсутствия физической проводной связи системы радиоканальной сигнализации очень «живучи», т.е. они функционируют пока не сгорит в огне пожара последний датчик.
  3. Возможность организации радиосвязи между ретрансляторами, установленными в разных зданиях, что исключит прокладку «воздушек» или геморройного монтажа кабельной сигнализации. Прекрасный пример на рисунке выше – организация системы радиоканальной сигнализации в котеджном поселке. Учитывая этот момент, в данном конкретном случае системы радиоканальной сигнализации могут стоить даже ниже чем просто системы обычной проводной сигнализации.
  4. Система является адресной, самотестирующейся и по этому, согласно существующих нормативных документов, в одном помещении можно установить всего один или два пожарных извещателя, а не три, как в случае с пороговой системой.
  5. Ремонт или перепланировка на защищаемом объекте (когда то все равно придется красить стены и белить потолок) не приведет к капитальному ремонту системы сигнализации, так как проводов, которые можно порвать при ремонте, нет, а открутить перед ремонтом датчик и прикрутить снова на место после ремонта (или вообще закрыть целлофановым пакетом) – невелики проблемы.
  6. Срок работы батареек в каждом извещателе (если верить производителю) – 5-6 лет, что в общем то и не мало.
  7. Немаловажно, что системы радиоканальной сигнализации Стрелец имеют сертификат пожарной безопасности по России. Обратите, кстати внимание! К примеру с «Power-Max» у меня были проблемы при сдаче системы пожарным – там есть сертификат страны-производителя Израиля, есть сертификат Европейского союза, есть разрешение на применение в восточно-азиатском регионе, а вот российского сертификата на тот момент не было. Не интересовался – сейчас может уже и есть. В любом случае, обратите внимание.

 Минусы системы радиоканальной сигнализации:

  1. Как не досадно, именно наличие автономного питания (батарейки) являются минусом системы. Дело в том, что в России у нас холодно зимой и хоть сами извещатели системы радиоканальной сигнализации по паспорту работают в диапазоне температур от -30 до +55, но сами то батарейки от холода мерзнут и загибаются через пару месяцев функционирования в неотапливаемых помещениях в зимний период. Это есть проблема и достаточно серьезная. У нас были на техническом обслуживании системы радиоканальной сигнализации, в том числе извещатели были установлены в неотапливаемых складах и верандах – задолбались батарейки менять!
  2. Бетонные перегородки на объекте! Осторожнее с проектированием системы – бетонные стены являются конкретной преградой для радиосигнала. Как то, было дело, монтировали Стрельца в панельном здании – две стенки несущих сигнал еще кое как прошибает, а три уже нет. По этому, количество ретрансляторов пришлось увеличить почти втрое от проектных данных. Видимо по этому хитрые производители оборудования в технической документации всегда уточняют дальность функционирования системы «на открытом пространстве». А как тогда, спрашивается проектировать? Это надо проводить натуральные испытания на объекте на предмет прохождения сигнала через преграды! В общем, для Заказчика система «золотая» получилась.
  3. Помехи! Опять же, что бы производители не писали про помехоустойчивость, но опять же, из опыта напишу. Приходилось устанавливать системы радиоканальной сигнализации в помещениях медицинского центра – подрабатывает установка, как только начинает работать рентген! Что только не делали, даже представителя производителя оборудования вызывали – нет толку, пожимают плечами. В результате, в рентген-отделении отдельно смонтировали проводную систему и интегрировали ее в системы радиоканальной сигнализации. Опять же – затраты и гемор! По этому, будьте повнимательнее с назначением объекта.
  4. Невозможность подключить выносное устройство оптической сигнализации (ВУОС далее)! Здесь, если коротко, вот в чем дело. При наличии подвесных потолков на защищаемом объекте, часто приходится устанавливать пожарные извещатели в запотолочном пространстве. С обычными проводными извещателями все понятно – поставил за подвесным потолком и на подвесной потолок вынес ВУОС, подключив его по схеме к датчику. Далее, можно объединить все датчики за потолком в единый раздел, при программировании приемо-контрольного прибора и написать название раздела – запотолочное пространство. И все на этом. Если датчик за потолком сработал, то просто идешь по помещению и высматриваешь индикацию на «Пожар» установленного ВУОС – так просто определяется конкретное место сработки извещателя по площади помещения. А в случае с системами радиоканальной сигнализации все иначе. Понятно, что каждый извещатель в системе имеет собственный адрес, но их этих извещателей может быть двадцать и тридцать за потолком. Ну увидел я на панели прибора что сработал извещатель № ……., установленный за подвесным потолком – ну и что? Это я должен взять план помещения, в котором расписаны номера адресов и в каком порядке эти номера расставлены за подвесным потолком, чтобы извещатель с этим адресом физически найти или прямо на подвесном потолке писать эти номера под установленным датчиком и ходить читать потом или просто тупо вскрывать весь потолок и высматривать индикатор на самом извещателе. Согласитесь, гемор еще тот. А если вдруг реально пожар где то? Это сколько времени поналобится чтобы найти место где что случилось? А теперь примерьте ситуацию на ленивых охранников, которые, как обычно несут службу на объекте – им надо все это? Да отключат они эту пищалку и пес с ней, пока не сгорят. Я считаю, что это существенный минус.
  5.      Ну вот, свою статью «системы радиоканальной сигнализации» на этом я завершаю, так как целью статьи было отнюдь не описание технических характеристик, стоимости и прочее каждого отдельного элемента, входящего в состав системы радиоканальной сигнализации (эту информацию Вы можете легко найти на сайтах производителей и в паспортах на оборудование), а представление для Вас общей информации о системе, назначении и сфере использования, описания алгоритма, положительных качеств и недостатков. Думаю, с поставленной задачей я справился, так как Вы теперь сможете примерить представленные данные на свой конкретный объект и решить – надо ли вам устанавливать системы радиоканальной сигнализации или проще обойтись проводными системами.

       Копировать статью «системы радиоканальной сигнализации» для размещения на иных ресурсах в интернете разрешаю только при условии сохранении всех нижеперечисленных ссылок на наш сайт, предлагаю Вам ознакомиться с другими статьями нашего блога по ссылкам:

http://www.norma-pb.ru/mnogotochechnyj-teplovoj-pozharnyj-izveshhatel/ — многоточечный пожарный извещатель

http://www.norma-pb.ru/rezhim-raboty-svetovyx-opoveshhatelej/ — режим работы световых оповещателей

http://www.norma-pb.ru/sistemy-avtomaticheskogo-pozharotusheniya-obzor-variantov/ — системы автоматического пожаротушения – обзор вариантов

http://www.norma-pb.ru/pozhar-na-tushinskom-mashinostroitelnom-zavode/ — пожар на Тушинском машиностроительном заводе

http://www.norma-pb.ru/pozharnaya-signalizaciya-ili-pozharotushenie-na-obekte/ — пожарная сигнализация или пожаротушение на объекте?

http://www.norma-pb.ru/dva-evakuacionnogo-vyxoda-iz-pomeshheniya-torgovogo-zala/ — два эвакуационных выхода из помещения торгового зала

 Мы в Одноклассниках – http://ok.ru/group/52452917248157

Мы на Майле – http://my.mail.ru/community/norma-pb/

Источник: http://www.norma-pb.ru/sistemy-radiokanalnoj-signalizacii/

Ссылка на основную публикацию
