Ip камеры с функцией ptz: особенности конструкции и настройка устройств

Выбор поворотной камеры видеонаблюдения

ip камеры с функцией ptz: особенности конструкции и настройка устройств

Специалисты неоднозначно оценивают использование поворотных видеокамер в системах видеонаблюдения. Они дают определенные преимущества в режиме патрулирования и при динамическом отслеживании объекта.

Однако следует помнить, что для получения качественного и информативного изображения необходимо учитывать специфику применения:

  • Месторасположение;
  • Применяемые функции специфические для PTZ и общие для всех видеокамер;
  • Квалификацию персонала.

Целесообразность применения поворотной камеры видеонаблюдения определяется спецификой охраняемого объекта. Для проведения предварительного анализа необходимо иметь представление о конструкции устройства, технических параметрах, эксплуатационных характеристиках, а также о том, какие ограничения имеются у PTZ привода.

Выбор поворотной видеокамеры осуществляется на основе общих и специфических характеристик:

  • Параметры механизма PTZ;
  • Блок видеонаблюдения: видеокамера, устройство передачи данных, тип и возможности объектива;
  • Функции телеметрии.

PTZ механизм

Выполняет перемещения корпуса камеры в вертикальной и горизонтальной плоскости, изменяя положение объектива. Это устройство характеризуется двумя параметрами, измеряемыми в градусах в секунду:

  1. Скорость поворота (Pa n Speed);
  2. Скорость наклона (Tilt Speed).

Производители уличных поворотных камер видеонаблюдения регламентируют достаточно высокие показатели перемещения.

Однако следует помнить, что в целях рекламы дается скорость перемещения PTZ привода по предустановкам – ранее введенным в память координатам. Среднее значение для современных моделей составляет 500-600 град/сек. в автоматическом режиме.

Ручное управление при помощи специального пульта или его программного эмулятора значительно медленнее и редко превышает 300 — 350 град/сек.

В некоторых статьях маркетингового характера можно увидеть название «высокоскоростные» поворотные видеокамеры. Данный термин несет чисто рекламную нагрузку, поскольку совершенствование силовых механизмов и алгоритмов управления позволяет постоянно увеличивать параметры устройства.

Также следует принимать во внимание технические ограничения на максимальные изменения угла наклона и поворота. Большинство современных моделей имеют в круговой обзор в горизонтальной плоскости.

Но круговое вращение PTZ механизма в одну сторону ограничено длиной кабелей управления, для решения этой проблемы используется функция автопереворота.

Пройдя полный круг, устройство автоматически разворачивается в обратную сторону вокруг вертикальной оси на 360° и после этого продолжает перемещение по заданным координатам.

Максимальный угол наклона составляет 180°. Поворотные купольные камеры видеонаблюдения устанавливаются в подвешенном состоянии, которое позволяет направить объектив вертикально вниз, полностью исключая появление мертвых зон.

При эксплуатации поворотных камер возникает проблема, связанная с функционированием PTZ механизмов.

Их работа, а также инерция движения при повороте корпуса камеры может вызвать смещение изображения, дрожание или значительное снижение качества. Решение этой задачи осуществляется двумя способами.

Во-первых, использование крепежных приспособлений с виброустойчивыми демпферами. Во-вторых, применение общедоступной функции видеокамеры – цифровой стабилизации изображения.

Точность углового позиционирования — эта характеристика является ключевой, если PTZ-камера используется для дальнего обнаружения. В этом случае смещение на 1-1,5 уже может являться фатальным для получения достоверного изображения объекта, находящегося на значительном расстоянии. Для PTZ приводов средней стоимости величина ошибки позиционирования может составлять 1,5°-3°.

Дорогостоящие высокоточные механизмы в состоянии и позиционировать камеру с точностью до 0,5°. Данные параметры указанные производителями являются реальными только  если устройство функционирует в автоматизированном режиме. При перемещении камеры по предустановкам обработка координат и команд управления производится заранее.

При ручном управлении точность позиционирования определяется реакцией оператора.

к оглавлению ↑

Объектив с автоматическим зумом

В комплекте с поворотными видеокамерами используются объективы с изменяемым фокусным расстоянием (вариофокальные). Коррекция осуществляется при помощи автоматических устройств – трансфокаторов.

Использование таких объективов неизбежно, так как при перемене местоположение камеры изменяется расстояние наблюдаемого объекта, следовательно, для получения четкого изображения появляется необходимость изменения фокусного расстояния. Этот параметр получил название — Preset.

Определяется как скорость позиционирования трансфокатора в заранее заданном положении при наведении фокуса.

Вариофокальный объектив с трансфокатором — один из наиболее дорогостоящих элементов в комплекте PTZ камеры. Наибольшее распространение получили устройства с зумом от 10 до 36 крат.

Еще одна характеристика устройства Zoom Speed – скорость изменения фокусного рассояния. Показатель определяется изменением кратности в секунду. Например, х3,0/сек – трехкратное приближение в секунду.

к оглавлению ↑

Параметры видеокамеры

Следует отметить, что основные характеристики видеокамер, используемых в комплектах с PTZ приводами, полностью аналогичны сопоставимым параметрам для обычных, фиксированных камер. Аналоговая или IP камера видеонаблюдения поворотная характеризуется по следующим критериям:

  1. Разрешение изображения. Рекомендуется использование устройств с разрешением Full HD. Изображение такого качества могут давать аналоговые устройства, произведенные по технологиям CVI, TVI, AHD. Цифровые видеокамеры способны давать изображения значительно большего расширения, до 12-20 Мр. Целесообразно выбирать модели осуществляющие запись с разрешением в 4-5 мегапикселей. Что соотв-етствует разрешению 2592 1520 (4Мр) и 2592 1920 (5Мр).
  2. Компенсация задней засветки (функция BLC) — может быть как программной, так и аппаратной. Является важной характеристикой видеокамеры, позволяющей заснять объект, который находится на фоне яркого освещения;
  3. Компенсация яркой засветки (функция HLC) – аналогично BLC, однако полностью с программной позиции. Маскирует засвеченные зоны изображения серым цветом, снижая, таким образом, интенсивность освещения изображения.
  4. Повышенная светочувствительность (Sense Up) — позволяет осуществлять съемку при минимальном освещении без применения источников искусственного освещения как видимого, так и ИК-диапазона. Некоторые производители указывают величину светочувствительности до 0,00015 Люкс. Если бы камера действительно соответствовала такому параметру, то могла бы давать различимое изображение высокого качества безлунной ночью. В рекламных целях многие производители указывают величину светочувствительность у ПЗС- матрицы, хоть реальная светочувствительность камеры на порядок ниже.
  5. Расширение динамического диапазона (WDR) — позволяет рассчитать изображение затемненных мест при встречной засветке объектива;
  6. Цифровая стабилизация изображения (DIS) — компенсирует дрожание изображения при применении PTZ камеры.

к оглавлению ↑

Телеметрия – основные функции характеристики и параметры

Телеметрическая система камеры представляет собой программный комплекс, соединяющий управление перемещением поворотных механизмов и электроприводов трансфокатора. Кроме общих параметров: координат позиционирования, зума, фокусного расстояния телеметрия оперирует специализированными характеристиками:

  1. Предустановка — набор координат занесенных оператором для выполнения автоматического передвижения между ними. Значительное количество предустановок определяет качество и функциональные возможности автоматического режима слежения, патрулирования или выявления несанкционированного проникновения;
  2. Режим патрулирования – автоматическое передвижение камеры с использованием координат предустановок;
  3. Встроенная команда – функция, прошитая непосредственно в оболочку видеокамеры, а не дополнительное программное обеспечение.

к оглавлению ↑

Область эффективного применения

Поворотная камера видеонаблюдения с зумом является одним из наиболее дорогостоящих устройств системы безопасности. Однако в некоторых случаях ее использование позволяет более эффективно выполнять функции видеонаблюдения, и является единственным технически осуществимым решением комплексных задач безопасности:

  • Возможность заменить несколько стационарных, особенно на открытых пространствах;
  • Широкие возможности контроля больших территорий или помещений сложной конфигурации;
  • Возможность разбивки контролируемой площади на зоны с разными приоритетами безопасности;
  • Эффективная проверка ложных срабатываний системы охранной сигнализации.

к оглавлению ↑

Выводы

На данный момент широкое внедрение поворотных камер несколько приостановилась. Чаще всего они используются в качестве вспомогательного оборудования в системах видеоаналитики. Применяется совместно со стационарными видеокамерами в зонах максимального риска.

Источник: http://ohranivdome.net/videonablyudenie/tipy-sistem-videonablyudeniya/vybor-povorotnojj-kamery-videonablyudeniya.html

Поворотные IP камеры. Преимущества и недостатки

Системы видеонаблюдения все чаще стали применять не только на крупных предприятиях и заводах, а также в частных домах, дачах и квартирах. С развитием цифровых технологий IP камеры практически вытеснили аналоговых собратьев. Мы уже рассказывали Вам, что такое IP камеры в предыдущих статьях, теперь поговорим о поворотных IP камерах.

Что такое PTZ или поворотные IP камеры?

Итак, поворотные IP камеры или как еще их называют камеры с функцией PTZ (Pan, Tilt, Zoom – поворот, наклон, масштабирование) могут осуществлять, как Вы уже догадались, движение камеры с возможностью масштабирования изображения.

Как и все IP камеры они передают изображение в цифровом виде используя для передачи TCP/IP протоколы и подключаются проводным Ethernet или беспроводным WiFi соединением. Вся информация имеет различные методы шифрования, что затрудняет взлом такой сети.

Снятый материал камера сохраняет на встроенную память (HDD, Flash-карты памяти) или передает на сетевой видеорегистратор.

Как управлять PTZ камерами?

Управление такими камерами осуществляется удаленно через локальную сеть или интернет, посредством специализированного программного обеспечения с компьютера и другого цифрового устройства (планшет, смартфон) или оператором видеонаблюдения с помощью специального блока управления PTZ камерами. Масштабирование изображения достигается за счет варифокального объектива, который способен менять фокусное расстояние, т.е. оптическим аппаратным методом увеличивать наблюдаемый объект. Также может использоваться цифровое масштабирование.

Читайте также:  Нормы по монтажу автоматической пожарной сигнализации

Функциональные возможности поворотных IP камер

Цифровые PTZ камеры полностью автономны и могут работать без вмешательства оператора. Есть множество настроек, которые позволяют запрограммировать камеру на определенный сценарий действий. Например, автоматический обзор определенного сектора.

Поворотная IP камера может фиксировать все что происходит в заданном секторе наблюдения постоянно или с определенным интервалом времени.

Данные функции автоматизации освобождают Вас от необходимости постоянного присутствия оператора видеонаблюдения и позволяют тем самым повысить уровень безопасности убрав человеческий фактор вовсе.

Современные IP камеры c функцией PTZ механизмом имеют автоматический режим съемки по срабатыванию датчика движения. Как правило датчиком движения принято называть функцию интеллектуального анализа изображения, т.е.

при появлении нового объекта IP камера самостоятельно включается и благодаря PTZ механизму проследует за объектом наблюдения до тех пор, пока тот не исчезнет из поля действия камеры, после чего камера опять переключится в режим ожидания.

Также возможна настройка зон срабатывания датчика движения, которая позволяет выделить, чувствительные и нечувствительные зоны. Данная функция очень удобна если есть в кадре передвигающиеся предметы, например, домашние питомцы.

Где и как применяются цифровые PTZ камеры

Данные камеры широко применяются в системах видеонаблюдения, потому что они могут охватывать большие территории и соответственно могут заменять несколько обычных камер, что удешевляет общую стоимость системы видеонаблюдения.

Как правило, поворотные IP камеры применяются вместе с дополнительными фиксированными камерами. Они отслеживают только статические опасные зоны, а вот  PTZ камера будет наблюдать за остальной территорией.

При чем как мы уже упоминали, оператор может настроит сценарий панорамирования или по-простому говоря маршрут движения камеры, а также автоматическое масштабирование, что возможно при встроенной функции датчика движения.

Таким образом возможно организовать круглосуточное видеонаблюдение практически за любым даже крупным объектом, таким как: аэропорт, вокзал, стадион, торгового центр, парковка и т.д.

IP PTZ камеры могут использоваться для внутреннего и внешнего видеонаблюдения. Для использования на улице они устанавливаются в специальные влагозащитные кожухи (чехлы) со степенью защиты класса IP66. Кроме того существуют антивандальные защитные кожухи.

Благодаря стремительному развитию цифровых технологий и постепенному снижению цен на IP камеры их стали активно применять для организации систем IP WiFi охранного видеонаблюдения в частных домах, квартирах, загородных коттеджах и дачах. Такая система состоит из централи – которой и является IP PTZ камера и подключенных к ней беспроводных датчиков.

В случаях, срабатывания системы охранного видеонаблюдения, централь мгновенно включит встроенный в камеру ревун и отправит на запрограммированный номер или электронную почту сигнал тревоги с указание сработавшего датчика, кроме чего Вы получите фотографии, видеоматериалы с происшедшим инцидентом.

Но это далеко не все способы применения IP PTZ камер.

Так как есть определенные модели, такие как COLARIX Simara 007 и Simara 009, которые способны осуществить двухстороннюю передачу звука, что позволяет использовать их для связи и постоянного наблюдения за маленькими детьми или пожилыми людьми.

Эти камеры практически заменяют радио и видеоняню, при этом имеют два существенных плюса: неограниченный радиус действия и количество ответных мониторов. Так как к любой IP камере Вы можете подключатся через интернет с любой точки мира даже со своего смартфона.

Преимущества и недостатки поворотных IP камер

Плюсами PTZ IP камер можно считать:

  • высокое качество изображения, присущее всем IP камерам (1.3 – 2 Mpx с соответствующим разрешение HD 720p, FullHD 1080p);
  • большой угол обзора, который дает возможность покрыть большие территории наблюдения и избавится от лишних фиксированных камер (до 360 градусов по горизонтали и 180 градусов по вертикали, в отличии от фиксированных с углом обзора до 90 градусов);
  • масштабируемое изображение (оптический и цифровой многократный zoom);
  • возможность удаленного просмотра и управления камерой через интернет;
  • легкая и быстрая установка благодаря беспроводным технологиям;
  • использование, как системы охранного видеонаблюдения или видеоняни.

Одним и фактически единственным минусом поворотных IP камер является не самая дешевая цена. Однако при грамотном проектировании системы видеонаблюдения можно добиться существенной экономии, так как одна поворотная камера способна заменить несколько фиксированных.

Источник: http://Colarix.com/ru/content/39-povorotnye-ip-kamery-preimusshestva-i-nedostatki

Что такое PTZ камера

ГлавнаяТермины: ВидеонаблюдениеЧто такое PTZ камера

Что такое PTZ камера? | PTZ-камера или Speed Dome Camera (сокращ. PAN-TILT-ZOOM, перев. Скоростная купольная камера) – это роботизированная управляемая камера видеонаблюдения со встроенным электронно-механическим приводом.

Встроенный оптический трансфокатор с переменным фокусным расстоянием позволяет дистанционно изменять угол обзора видеокамеры (оптическое увеличение или уменьшение наблюдаемого объекта), а электронно-механический привод дает возможность управлять поворотом или наклоном PTZ-камеры. Управляется камера дистанционно с помощью специального пульта управления или специализированного программного обеспечения (CMS, Web-сервер) в случае если подключение к камере происходит по сетевому протоколу.

Области применения

В наше время PTZ-камеры получили широкое распространение в системах безопасности и занимают особое место среди камер видеонаблюдения. Использование камер данного вида, позволяет решить задачу видеоконтроля за большим открытым пространством путем управлением положением зон обзора.

PTZ-камеры могут эксплуатироваться как в помещениях, так и на открытой местности. Встроенный обогрев компонентов и герметичный корпус (гермобокс), позволяет эксплуатировать PTZ-камеры, как в северных районах, так и в южных с очень жарким климатом.

Некоторые модификации камер, могут использоваться в экстремальных условиях, где невозможно нахождение человека (атомная и химическая промышленность).

Конструктивные исполнения

Существует несколько конструктивных исполнений роботизированных PTZ-камер:

  • Полусфера уличная — данный вид камер называют Speed Dome. Благодаря тому, что все электронные и механические компоненты размещаются внутри герметичной полусферы, достигается высокая отказоустойчивость (отсутствия попадания влаги и пыли) и вандалозащищенность. Температура эксплуатации от -50 до +60 С
  • Сферическая уличная – аналогична полусфере. Из-за конструктивной особенности имеет мощную ИК-подсветку. Высокая отказоустойчивость и вандалозащищенность. Температура эксплуатации от -40 до +60 С
  • Поворотно-корпусная для помещений – камера с открытыми подвижными частями, низкая пыле- влаго- защищенность (все механические компоненты граничат с окружающей средой). Температура эксплуатации от -0 до +55 С
  • Роботизированная уличная – гибрид стационарной уличной камеры и электронного привода. В настоящее время встречается редко и вытеснена полусферами.

Виды PTZ-камер

На сегодняшний день существует всего два вида PTZ-камер:

  • Аналоговое PTZ-камеры. Полученное изображение видеокамеры обрабатывается цифровым процессором. После обработки сигнал поступает на электронный преобразователь, который преобразует цифровой сигнал в аналоговый (стандарты PAL или NTSC). Камера подключается к видеорегитсратору DVR или видеосерверу c помощью радиочастотного коаксиального кабеля с волновым сопротивлением 75 Ом (марки РК, RG и т.п.). Для управления камерой используется дополнительный 6-ти жильный кабель. Для управления применяется отдельный протокол с цифровой обработкой (распространенные стандарты DH-SD, PELCO-P, PELCO-D). Недостатком таких камер является как низкое разрешение изображения до 900 ТВЛ, так и сильное ухудшение изображения при передаче сигнала на большие расстояния.
  • Цифровые IP PTZ-камеры. Обработанное цифровым процессором изображение передается в цифровом виде по протоколу TCP/IP. Данные поступают на цифровой IP-видеорегистратор или IP-видеосервер. Управление и передача данных происходит по одному кабелю типа «витая пара» категории 5е. Благодаря использованию матриц высокого разрешения и технологии цифровой передачи данных, разрешение изображения таких камер может достигать 2048х1536 пикселей.

Характеристики PTZ камер

  • Вид сенсора – матрица видеокамеры. Для аналоговых камер количество пикселей матрицы равен 0.3 МПик, для цифровых может достигать 5 МПик. Размер матрицы измеряется в дюймах и в каждой камере может быть разный: 1/2”, 1/2.7”, 1/3”, 1/4”;
  • Скорость кадров – количество фреймов обрабатываемых процессором за секунду и как конечный результат скорость отображения изображения (аналоговые — 25 кад/сек, цифровые от 6-30 кад/сек);
  • Разрешающая способность – разрешение выходного изображения в пикселях (аналоговые – до 1000 ТВЛ (720х576 (D1)), цифровые – 2048х1536, 1920×1080 (Full HD), 1280×1024 (SXGA), 1280×720 (HD), 1024×768 (XGA), 800×600 (SVGA), 720×576 (D1), 640×480 (VGA), 352×288 (CIF) ;
  • Чувствительность – минимальная освещенность на ПЗС-матрице, при которой камера сохраняет работоспособность;
  • Оптическое увеличение – аналоговые камеры до 36X, цифровые до 22Х;
  • Цифровое увеличение – максимально до 18Х;
  • Скорость поворота – максимально 400 °/с;
  • Угол поворота – горизонт 0°-360°, вертикаль:0°-180°;
  • Режим день/ночь – в условиях не достаточной освещенности PTZ-камера переключается в черно-белый режим с увеличением чувствительности;
  • 3D позиционирование;
  • Автопереворот – позволяет камере «заглянуть под себя». Достигнув механического ограничителя, камерный блок автоматически выполняет разворот на 360° и продолжает движение в выбранном оператором направлении;
  • Автопатрулирование – практически во всех PTZ-камерах можно создавать алгоритмы для автоматического патрулирования и слежения по определенному маршруту. В зависимости от производителя и модели камеры, количество предустановок варьируется от 8 до 200;
  • Маскирование – функция камеры, которая позволяет закрыть некоторые области в поле зрения камеры (например, окно или дверь). Данная функция дает пользователю избежать судебных разбирательств в связи с нарушением конфиденциальности и вторжением в личную жизнь;
  • Детектор движения – позволяет PTZ-камере начать запись только в случае обнаружения движения в поле кадра;
  • Web-сервер – встроенное программное обеспечение, позволяющее посредством браузера просматривать изображение и настраивать камеру из любой точки мира;
  • Сетевые протоколы – для цифровых камер: TCP/IP, UDP, RTP, RTSP, ICMP, SMTP, DHCP, IGMP, HTTP, HTTPS, FTP, UPnP, SNMP v1/v2, QoS, 802.1x EAP-TLS, IPv4/v6, DDNS, ONVIF v12.06.
Читайте также:  Извещатель адресный магнитоконтактный: конструкция, принцип работы

Источник: https://www.proximasp.ru/speed_dome_camera.html

IP-PTZ-камера Video Control VC-IP6800PTZ

Видеонаблюдение с десятикратным оптическим зумом

В процессе проектирования системы видеонаблюдения разработчик в числе прочего решает задачи по оптимальному выбору и размещению камер наблюдения.

При этом он должен учесть множество самых разных факторов, таких как выбор фокусного расстояния, вероятность засветки, климатические условия работы и др.

Иногда для полноценного обзора наблюдаемого объекта приходится одновременно применять не одну, а несколько камер наблюдения, что влечет за собой повышение затрат на создание системы видеонаблюдения.

Как правило, разработчик стремится минимизировать затраты, поэтому он может принять решение о выборе камер с более низкой стоимостью.

Обычная камера наблюдения устанавливается и настраивается зачастую один раз, и в течение всего срока службы она обеспечивает обзор конкретного участка объекта на определенном расстоянии. Но существуют и так называемые PTZ-камеры.

Аббревиатура «PTZ», будучи расшифрованной и переведенной на русский язык, означает «панорамирование, наклон, масштабирование». Другими словами, эти камеры обладают способностью к повороту объектива по нескольким координатным осям.

Кроме того, эти же камеры могут осуществлять и оптическое масштабирование (привычно именуемое оптическим зумом) наблюдаемого объекта. Обладая такими возможностями, одна PTZ-камера вполне может заменить несколько обычных камер наблюдения.

В нашем сегодняшнем обзоре объектом пристального изучения и тестирования станет не просто PTZ-камера, а IP-PTZ-камера Video Control VC-IP6800PTZ.

Комплектация

Комплектация устройства скромна — сама камера, блок питания и диск с программным обеспечением.

Весь вышеперечисленный набор тщательно завернут в непрозрачную пленку, уложен в пенопластовый короб, который, в свою очередь, помещен в картонную коробку без каких-либо примечательных надписей.

С одной стороны, такую скромность можно приветствовать — производитель не тратится на полиграфию, но с другой стороны — вот скажите честно, когда вы покупаете нечто высокотехнологичное, вам нравится изучать приведенную производителем на коробке информацию?

Характеристики

Аппаратные характеристики
Тип корпуса металлический, вандалозащищенный
Исполнение наружное, гермобокс, настенный монтаж
Диапазон поворота в горизонтальной плоскости 360°
Диапазон поворота в вертикальной плоскости 90°
Скорость поворота по горизонтали до 250°/сек
Скорость поворота по вертикали до 45°/сек
Оптическое разрешение, ТВЛ 500
Оптическая система Samsung, 10х zoom
Тип CCD-матрицы Sony Super HAD
Электронный затвор 1/5—1/15,000
Компенсация задней засветки (BLC) есть
Автоматическая регулировка усиления (AGC) есть
Баланс белого есть, автоматически
Отношение сигнал/шум (S/N) >50 дБ
Интерфейсы RJ45, DC, RS485, Audio
Диапазон рабочих температур от −10 до +50 °C
Допустимая влажность от 10 до 85%
Питание 12 В 2 А
Размеры, мм 63×112×175
Масса, кг 3,5
Программные характеристики
Разрешение видео
  • D1: 720×576
  • CIF: 320×288
  • QCIF: 192×144
Частота кадров до 25 к/с при потоке D1
Применяемые алгоритмы сжатия видео MJPEG, H.264 по выбору пользователя
Битрейт видеопотока изменяемый, от 80 Кбит/с до 2 Мбит/с
Применяемые алгоритмы сжатия аудио G.726
Поддерживаемые сетевые протоколы TCP, UDP, IP, HTTP, FTP, SMTP, DHCP, DNS, ARP, ICMP, POP3, NTP, RTP, RTCP
Поддерживаемые протоколы дистанционного управления Pelco-D/Pelco-P
Дополнительные функции настраиваемый многозонный детектор движения с индивидуальной настройкой чувствительности по каждой зоне, регулировка яркости/контрастности/насыщенности/гаммы, двухканальная передача аудио

Из вышеприведенных характеристик обращает на себя внимание, прежде всего, наличие интерфейса RS485. Этот интерфейс позволяет дистанционно и полноценно осуществлять оперативное управление камерой наблюдения. Отметим и скорость перемещения камеры по координатным осям — без малого полная окружность за секунду — вполне может считаться хорошим результатом.

Внимательный читатель наверняка обратил внимание на «двухканальную  передачу аудио». Здесь имеется ввиду, что к IP-камере возможно подключение внешнего микрофона и внешней акустической системы. Таким образом, оператор системы видеонаблюдения в любой момент имеет возможность пообщаться с человеком в кадре, причем в полнодуплексном режиме.

Внешний вид и конструкция

Камера имеет неброский и приятный дизайн — этакий скромный симпатичный светильник.

Как видно по характеристикам, VC-IP6800PTZ может работать в довольно широком температурном диапазоне. В контексте данного раздела обзора это означает, что камера установлена фактически в гермобоксе.

Кстати, о гермобоксе — он выполнен из литого алюминия с толщиной стенки 4-5 мм. Поэтому камера получилась увесистой — 3,5 килограмма. Именно эти миллиметры и килограммы дают производителю право заявить о своем устройстве как об антивандальном.

Приступим к традиционному вскрытию аппарата:

Первое, на что хочется обратить внимание, это сам блок камеры. На фото отчётливо видно, что блок фактически состоит из двух частей — это поворотная в горизонтальной плоскости платформа и собственно блок камеры.

Подвижность системы обеспечивается двумя высокоточными шаговыми двигателями (внимательный взгляд легко найдет на снимке их фрагменты).

Если немного изменить ракурс, то увидим целый ряд миниатюрных тумблеров:

Этими переключателями определяется протокол, адрес и скорость передачи данных при управлении камерой с помощью интерфейса RS485. Сама плата камеры выглядит вполне традиционно, в центре её располагается один из главных электронных компонентов — чип D16835A производства NEC.

Немного подробнее изучим верхнюю прозрачную часть камеры, точнее то, в чем она держится:

Хорошо различим резиновый уплотнитель. Надо сказать, что отделить верхнюю (прозрачную) часть конструкции нам удалось далеко не без усилий. Что является хорошим знаком — герметичность камеры заслуживает всяческих похвал. Подозреваем, что -10°C — это далеко не предел для VC-IP6800PTZ. При изучении камеры обратили внимание на одну странность:

Для чего здесь предусмотрен USB-порт? Ответа мы найти не смогли, и никакой реакции со стороны камеры на подключаемые флеш-носители не увидели.

Интерфейс и ПО

Как и любая другая IP-камера, VC-IP6800PTZ, благодаря встроенному веб-серверу, управляется через браузер. Правда, есть одно но — под браузером производитель понимает исключительно Internet Explorer.

Что, в общем-то, понятно: для управления камерой используется технология ActiveX, которая всегда стопроцентно присутствует в данном браузере.

Встроенный веб-сервер лаконичен и несложен, его предназначение — не более чем удаленный просмотр и коррекция некоторых настроек. Подключившись и авторизовавшись, увидим следующую картину:

В левой верхней части окна — основные элементы управления камерой: масштабирование, поворот, фокусировка. Чуть пониже — скорость перемещения объектива и настройка точек маршрута. Еще ниже — пункты меню, отвечающие за различные настройки камеры. Немного подробнее о некоторых из них:

Здесь видна основная системная информация.

А тут пользователю предоставляется возможность поместить в кадр несколько своих надписей.

Это типичная страница с настройками изображения, где можно изменить такие характеристики сигнала, как яркость, контраст, насыщенность.

Наконец, страница обновления встроенного ПО и возврата к «умолчальным» заводским установкам.

Но есть и еще один способ работы с VC-IP6800PTZ — используя ПО, идущее в комплекте на диске. Установив его, запустив и авторизовавшись, увидим основное окно программы:

В связи с тем, что подготовка обзора и тестирование камеры проходили на широкоформатном (16:9) мониторе, изображение выглядит вытянутым по горизонтали. Тем не менее в архив записывается кадр с правильным соотношением сторон (немного позже мы в этом убедимся). Настройки камеры в этом ПО практически полностью совпадают с таковыми у встроенного веб-сервера:

Разве что выглядит все несколько иначе:

Впрочем, отличия есть, и даже существенные. Так, здесь пользователь имеет возможность записи на ПК видеопотока с последующим его анализом, выглядит это следующим образом:

В наличии все необходимые инструменты и средства: поиск файлов архива по разным критериям, ускоренная и замедленная перемотка, покадровый просмотр. Жаль, что конвертации в другие видеоформаты и контейнеры тут не предусмотрено. Одним словом, это ПО имеет в своем составе практически все необходимые для работы модули, и в то же время объём дистрибутива не превышает 4 МБ.

Читайте также:  Принцип работы и конструкция датчика дыма: как подключить самому

Тестирование

Процесс тестирования PTZ-камеры VC-IP6800PTZ по большому счету ничем не отличается от такового у обычных камер наблюдения. Разница лишь в трактовке полученных результатов.

К примеру, мы получили горизонтальную разрешающую способность в 400 ТВЛ. Казалось бы, вполне заурядный результат.

Но стоит всего лишь задействовать функцию масштабирования — и горизонтальное разрешение интересующего участка кадра значительно увеличится.

Перед тестированием VC-IP6800PTZ мы провели ряд подготовительных мероприятий, а именно: восстановили на камере «умолчальные» заводские настройки, установили максимальный битрейт и качество видеопотока, в качестве кодека видеопотока был выбран H.264. Поместив перед объективом камеры тестовую миру, увидели следующий результат:

Горизонтальное и вертикальное разрешения VC-IP6800PTZ не превышают 450 ТВЛ, что является обычным показателем среди аналоговых камер наблюдения и недорогих IP-камер. Но ведь у нашей камеры есть PTZ-функциональность, и грех не воспользоваться таким преимуществом:

Конечно, нельзя сказать, что разрешение кадра повысилось до 1100 ТВЛ по горизонтали и 1200 — по вертикали. Мы всего лишь «приблизили» фрагмент изображения. Но и недооценивать эту возможность нельзя — то, что невозможно разглядеть издалека, в случае применения нашего подопытного способно десятикратно к нам приблизиться.

Работу камеры в условиях, приближенных к реальным, вы можете оценить, загрузив и изучив тестовый видеоролик (объём — 45,3 МБ). Для просмотра ролика вам понадобится ПО, входящее в комплект камеры, взять его можно тут (при запуске приложения требуется ввести логин admin, пароль — тоже admin).

Выводы

Действительно, VC-IP6800PTZ вполне способна с успехом заменить несколько обычных камер наблюдения. Но необходимо понимать следующее — если обычные камеры, будучи настроенными, не требуют никакого вмешательства оператора, то в случае с VC-IP6800PTZ вмешательство оператора не только необходимо, — оно очень даже приветствуется.

Потому как сама по себе камера не способна определить тот или иной объект, которому нужно уделить повышенное внимание. Впрочем, ПО, идущее в комплекте, может быть доработано, изменено и модифицировано на ваш вкус — потому как производитель любезно предоставил сообществу SDK.

И, как знать, возможно, найдётся умелец, который перепишет это программное обеспечение на свой вкус.

Благодарим ООО «Видео контроль»
за предоставленное на тестирование оборудование

Источник: https://www.ixbt.com/surv/video-control-vc-ip6800ptz.shtml

DVR регистратор, настройка PTZ-поворотной AHD камеры

20.03.2018

Дорогие покупатели ! Мы рады поделиться замечательной новостью.

Магазин по видеонаблюдению Дальневосточные телекоммуникации.

Хочет заинтересовать Вас свежими новостями.

О современных системах видео наблюдения и об их настройке. (для чайников))

Ваш регистратор является многофункционалным устройством.

Одним из функции является возможность управления PTZ камерами. (смотрите цены)

К сегодняшнему дню, многие покупатели поворотных AHD камер, сталкиваются с проблемой.

Ваш регистратор является многофункционалным устройством.

Одним из функции является возможность управления PTZ камерами.

Как подключить и настроить AHD поворотную PTZ камеру через аналоговый DVR видеорегистратор?
Для сравнения надо учесть то, что IP поворотная PTZ камера, не требует дополнительной настройки.
AHD PTZ камера подключается по RS 485 интерфейсу, а это накладывает определенные трудности.

По этому сегодняшний скетч будет посвящен ответу на этот вопрос.
AHD поворотная PTZ камера при подключении к DVR регистратору требует настройку согласно инструкции к камере.

Поскольку PTZ камер очень много, то универсальную инструкцию дать никто не может.
Но несмотря на эту проблему, мы можем подсказать, на что Вам надо обратить внимание в вашей инструкции, чтобы быстро настроить камеру.

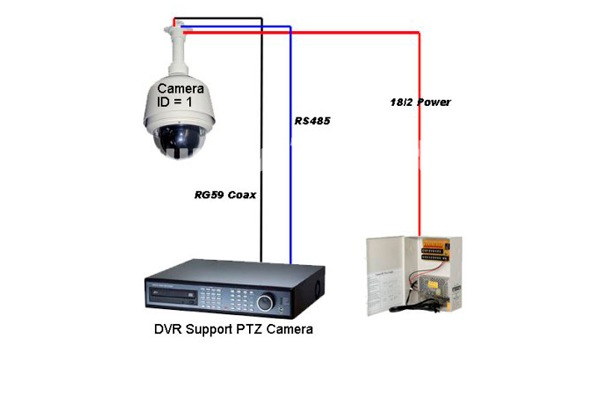

С учетом того что все подключено, а именно PTZ камера показывает изображение на видеорегистраторе, и подключена к разъему RS 485 A/B.
Можно начать ручную настройку DVR регистратора.

Заходим в меню видео регистратора, Настройки и нажимаем PTZ.

Далее подстраиваем настройки управления так, как говорит инструкция вашей PTZ камеры.
Обратите внимание на то, какие пункты требует выставить видеорегистратор.
Ваша инструкция располагает данными для заполнения.
Необходимо выбрать протокол, скорость передачи Бод — Бит рейд.

В случаи потери данных за счет плохой изоляции или наводок скорость бит рейда можно понизить.
Бит дата всегда 8. Стоп бит 1. Четность нет. Все остальное меняется в зависимо от Вашей инструкции.
Будьте внимательны.

При нарушении одного из пунктов, регистратор не позволит управлять поворотной PTZ камерой.

Если Вы все выставили правильно, то прошу пройти на канал который ее транслирует. И начать управление PTZ камерой.

Если в Вашей системе видеонаблюдения имеется более одной PTZ камеры, то во избежание синхронных действий нескольких камер. Поскольку порт A/В один.
Требуется поменять номер в настройках самой камеры. Чтобы он не совпадал с другой PTZ камерой.
Некоторые PTZ камеры оборудованы внешним переключением своего канала. Например.

Зная все эти нюансы, Вам не составит труда настроить PTZ — поворотную камеру на свой DVR регистратор.
На этом все. Пользуйтесь системой видеонаблюдения с радостью.
Всегда рады помочь старым и новым клиентам.

Следующею статью мы посветим настройкой круиз контроля и детектора движения у PTZ камер.

Источник: http://www.dvnetwork.ru/blog/dvr-registrator-nastrojka-ptz-povorotnoj-ahd-kamery-

что такое PTZ камеры видеонаблюдения

PTZ (pan – tilt — zoom) — в переводе  означает панорамирование, наклон и зумирование, то есть приближение.

Эта функция создает возможность управления видеокамерой дистанционно с помощью пульта управления PTZ-камерами, через веб-браузер, в зависимости от модели устройства, непосредственно через меню воспроизводящего DVR / NVR устройства или видеосервера.

Удаленный контроль, то есть управление PTZ-видеокамерой, позволяет осуществлять управление посредством наведения на необходимую область наблюдения, далее увеличение или приближение того или иного участка, необходимого для просмотра.

Осматриваемая зона PTZ видеокамерой может достигать до 10 квадратных километров, в зависимости от того, какая используется камера и с каким разрешением, как высоко установлена на объекте. Например, при использовании IP PTZ камеры HTV-IP-PTZ2P36 с 2 (Mpix) мегапиксельным разрешением и 36x кратным зумом наблюдать за объектом, находящимся на расстоянии 2-х километров, вполне реально.

В различных камерах, в зависимости от применяемой технологии, PTZ команды передаются по разным технологиям.

Основным стандартом управления PTZ видеокамерами является интерфейс / порт RS-485  с различными протоколами управления, и практически все PTZ камеры имеют возможность подключения по данному интерфейсу. Сигнал без повторителей сигналов команд от PTZ-пультов доставляется на расстояние до 1200 метров.

PTZ аналоговые видеокамеры и HD-SDI Ex-SDI PTZ камеры управляются только по протоколу RS-485. В IP PTZ видеокамерах сигналы передаются по IP-каналу, по которому идет информация от камеры до принимающего устройства: NVR, IP-сервера, пульт управления IP камерами, WEB интерфейс браузера.

В HD-TVI поворотные PTZ видеокамерах, AHD PTZ видеокамерах, CVI PTZ видеокамерах, реализован дополнительный  интерфейс управления UTC- control (Up The Coax), то есть управление осуществляется по коаксиальному кабелю (другие названия этого протокола: Hikvision-C и Coaxitron).

UTC control позволяет передавать команды управления поворотными PTZ камерами по коаксиальному кабелю, через который идет сигнал от камеры до регистратора, при этом расстояние передачи таких сигналов ограниченно 300 метрами при использовании кабеля не хуже RG-59.

В современных IP PTZ видеокамерах устанавливают инфракрасную подсветку, которая помогает работе камеры в темное время суток.

Стандартная ИК-подсветка достигает дальности 150 метров, но есть и лазерная ИК подсветка, которая бьёт своими лучами на расстояние до 400 метров.

Примечательно, что данные лучи находятся в невидимом человеческому глазу спектре (850-940 нм), то есть не видимы и безвредны для сетчатки глаз.

Компания HTV обладает полным ассортиментом PTZ видеокамер различного исполнения: Купольные PTZ, мини Купольные PTZ, бюджетные Bullet PTZ видеокамеры и поддерживает линейку всех стандартов: HD-TVI PTZ, AHD PTZ, CVI PTZ, IP PTZ, HD-SDI PTZ видеокамер.

Смотрите так же:

— Поворотная IP PTZ видеокамера с разрешением 2 Mpix и с применением технологии Starlight, благодаря которой камера круглосуточно работает в цветном режиме, не смотря на слабую освещённость. Модель HTV-IP-PTZ2518 включает инфракрасную подсветку до 150 метров и 18-кратное оптическое увеличение.

— Поворотная PTZ IP видеокамера с разрешением 5 Mpix HTV-IP-PTZ5030 с инфракрасной подсветкой до 150 метров и 30х оптическим увеличением значительно улучшает детализацию картинки осматриваемого объекта.

В данных видеокамерах использован модуль видеосенсора на технологии Starvis, благодаря чему камеры прекрасно видят объекты не только днем, но и ночью, при переходе в черно-белый режим работы.

-Купольные камеры видеонаблюдения AHD / TVI / SDI /CVI стандартов и как выбрать данный тип  камер.

Источник: http://htvision.ru/blog/ptz-kamery-videonablyudeniya.html

Ссылка на основную публикацию
