Как подключить электромагнитный замок к домофону: простая схема

Основные особенности электромагнитных замков для домофонов

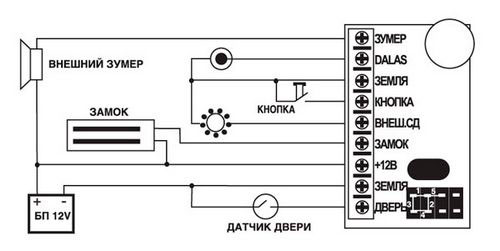

Как подключить электромагнитный замок к домофону: простая схема

Электромагнитный замок представляет собой устройство, которое за счет магнита удерживает дверь закрытой. Замок данного типа может использоваться в системах контроля доступа магазинов, банков и офисов, но чаще всего такие устройства становятся частью домофонов для частных и многоквартирных домов.

Устройство электромагнитного замка и принцип его работы

В состав электромагнитного замка для домофона входят такие компоненты:

  • электромагнит (сердечник с обмоткой) высокой коэрцитивной силы;
  • дверная панель;
  • контроллер управления замком.

Принцип работы замка данного типа достаточно прост: электромагнитное поле, созданное мощным магнитом, находится под постоянным напряжением, что приводит к блокировке двери.

Как правило, на замок подается питание 12-24 В, при силе тока до 0,7 Ампер создается усилие до 600 килограмм. Открыть дверь можно только после отключения электротока.

В домофонных системах это происходит после нажатия кнопки на контроллере.

Классификация электромагнитных замков

Существует огромное количество разновидностей замков для домофонов, так что без проблем можно было купить наиболее подходящий вариант для определенный системы контроля доступа:

  • По типу обработки поверхности:
    • Оцинкованные;
    • никелированные;
    • лакированные.
  • По способу монтажа:
  • По принципу открывания двери:
  • По силе удержания – зависимо от веса самой двери.
  • По типу датчика:
    • магнитно-контактный,
    • геркон,
    • датчик Холла.

К сожалению, у электромагнитного замка есть небольшой недостаток – при обесточивании объекта дверь автоматически открывается. Возобновление работы такой охранной системы возможно только после подачи напряжения на магнит. Тем не менее, электромагнитный замок для домофона, в отличие от электромеханического, имеет весомые преимущества:

  • здесь нет трущихся частей, благодаря чему система отличается повышенной износостойкостью.
  • электромеханический замок неудобно использовать с доводчиком двери.
  • электромагнитный замок будет исправно работать в любых климатических и погодных условиях.

Кроме того, электромагнитный замок для домофона прост в монтаже, надежен и долговечен. Это идеальный вариант для объектов с большой проходимостью. Также замок данного типа очень прост и удобен в эксплуатации.

Правила выбора электромагнитного замка

Современный рынок охранных устройств предлагает электромагнитные замки для домофонов разных ценовых категорий:

  • AccordTEC ML-180K с силой удержания 180 кг – экономный вариант организации контроля доступа на объект. Цена такого электромагнитного замка всего 1000 рублей. Несмотря на низкую стоимость, он обладает отличными эксплуатационными характеристиками. Эту модель часто выбирают для оснащения объектов с высокой проходимостью, например, многоквартирных домов или офисных зданий.
  • FalconEye FE-L500W с силой удержания 500 кг можно купить за 2100 рублей. Такая модель отличается высокой влагозащитой и широким диапазоном рабочих температур. Электромагнитный замок от Фалькон снабжен индикатором состояния, который сигнализирует о положении двери.
  • Aler AL-250SV принадлежит к более дорогостоящей категории электромагнитных замков (цена 11 000 рублей). Врезной замок отличается компактными размерами, благодаря чему все его элементы после монтажа становятся практически незаметными. Контроль работоспособности осуществляется за счет работы датчика Холла. Эту модель лучше всего устанавливать на распашные или маятниковые двери.

Заказать электромагнитный замок можно в любом интернет-магазине, специализирующемся на продаже товаров для охранных систем. Однако монтаж такого устройства стоит поручить профессионалам, чтобы гарантировать качественную защиту объекта.

А вот про подключение электромагнитного замка к домофону смотрите в следующем видео:

Источник: http://SignalDoma.ru/elektromagnitnyiy-zamok-dlya-domofona.html

Схема подключения электромагнитного замка и домофона

Схема подключения магнитного замка и домофона

Мало можно встретить многоквартирных домов, подъезды которых не были бы защищены металлическими дверями с электромагнитным замком, подключенным к домофону. Дверь с таким устройством неплохо защищает подъезд от не прошеных гостей, создавая дополнительный барьер между квартирой и злоумышленниками, которые потенциально могут на нее покуситься.

Кроме того, через переговорное устройство можно спросить что-нибудь у жителя одной из квартир, не поднимаясь для этого на двенадцатый этаж.

Электромагнитный замок вкупе с видеодомофоном это еще и более удобное устройство, позволяющее не только услышать, но и увидеть гостя пришедшего к вам и принять решение пускать его в подъезд или нет.

Если вы решили не доверять установку домофона с электромагнитным замком специалисту, а хотите все сделать самостоятельно, то вам потребуется схема подключения магнитного замка и некоторые советы, которым мы и посвятили данную статью.

Можно ли подключить магнитный замок к домофону своими руками?

Специалисты утверждают, что ничего сверхсложного в деле подключения электромагнитного замка к домофону и прочим устройствам нет.

Для того чтобы выполнить работу от начала до конца, нужно уметь работать с инструментами, иметь сноровку в работе с электричеством и понимать схемы, которые предлагаются производителями оборудования.

На наш взгляд, понимание особенностей взаимодействия всех устройств и умение читать схему является ключевым моментом, уяснив который можно относительно легко справиться со всем остальным.

Другое дело если вы, решив сэкономить или просто сделать что-то необычное, приобретаете все комплектующие по отдельности. Здесь нужно быть очень внимательным и обращать внимание на следующие моменты.

  • На возможность подключения одного элемента системы управления замком к другому.
  • На состав элементов, необходимых для обеспечения работоспособности системы.
  • На качество деталей и оборудования.
  • На условия их эксплуатации.

Какие же детали нужны для установки магнитного замка с домофоном? Рассмотрим основной состав комплектующих, учитывая тот факт, что отдельные схемы могут иметь и дополнительные элементы.

  1. Панель вызова. Это устройство, которое устанавливается непосредственно на дверь и имеет прямое сообщение с другими элементами системы. Панель вызова может состоять из цифрового кнопочного или сенсорного блока, который позволяет набрать номер нужной квартиры, микрофона с видеокамерой или просто микрофона, считывающего устройства и платы контроллера. Считывающее устройство нужно для открывания двери электронным ключом, а плата-контроллер хранит в памяти коды ключей, передает информацию между элементами системы и управляет замком.
  2. Электромагнитный замок. Это запирающее устройство, которое и обеспечивает вашу безопасность, сообщаясь с вызывной панелью и ее блоком управления. Магнитный замок не имеет в своей конструкции постоянных магнитов, его название не должно вводить в заблуждение. Он состоит из металлических пластин именуемых сердечником, алюминиевого корпуса и катушки с намотанным на нее медным проводом. Замок устанавливают в дверную коробку, а его ответную часть, представляющую собой металлическую пластину, на дверь. Когда на замок подается напряжение, магнит притягивается к пластине и запирает дверь (см. рисунок 1).
  3. Панель управления. Это устройство, которое устанавливается непосредственно в квартире и представляет собой базу с трубкой и кнопкой открывания двери. Если речь идет о видеодомофоне, то панель управления снабжается еще и дисплеем.
  4. Вспомогательные элементы, которые представлены проводами, крепежом, реле, хомутами, кабель каналами и прочей мелочью. Без них система не сможет функционировать.

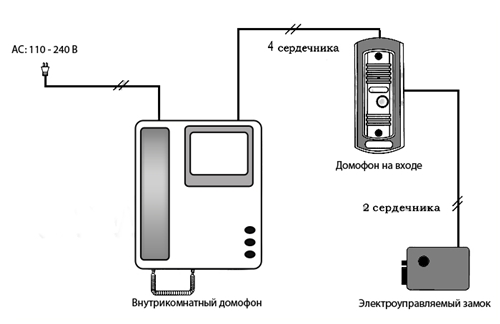

Типовые схемы подключения

Существует три типовые и достаточно надежно работающие схемы подключения магнитного замка, домофона и прочих элементов системы. Давайте их рассмотрим.

  • Начнем с самой сложной схемы, которую чаще всего применяют в многоквартирных домах. Ее отличает большое количество панелей управления (по числу квартир) и наличие дополнительных элементов в виде реле и разветвителей сигнала. Надежный и мощный контроллер обеспечивает стабильное управление всей системой. Подробнее со схемой можно ознакомиться, посмотрев фото (см. рисунок 2).
  • Следующий вариант простая схема подключения, которая предполагает прямое соединение электромагнитного замка, панели вызова и панели управления, так сказать «без посредников». Такая схема идеальна для частного дома (см. рисунок 3).
  • Последняя схема не вписывается в контекст нашей статьи, поскольку она не предполагает непосредственного подключения домофона к электромагнитному замку, однако его наличие подразумевается. В этой схеме электромагнитный замок может быть подключен в рамках отдельной электрической цепи, подробнее об этом мы поговорим в рамках отдельной статьи. Ознакомьтесь с указанной схемой (см. рисунок 4).

В заключении отметим, что любая схема подключения видеодомофона сэлектромагнитным замком не выглядит особенно сложной пока дело не дойдет до ее реализации на практике.

Даже если сам процесс подключения всех элементов домофона с замком не вызовет у вас осложнений, то работа по прокладке проводов, сопряженная со штроблением стен и их последующей замазкой, уж точно.

На каждом этапе работ следует сверяться со схемой, чтобы не допустить ошибок. Удачных вам монтажных работ!

Похожее:

  • Магнитный замок своими руками
  • Магнитный замок для домофона — обзор
  • Как выбрать и установить электромагнитный замок на ворота?
  • Блок питания для электромагнитного и электромеханического замка — обзор
  • Магнитный замок для межкомнатных дверей — подробный обзор

Установка замка своими руками

Источник: http://legkoe-delo.ru/remont-doma/raznoe/35878-skhema-podklyucheniya-elektromagnitnogo-zamka-i-domofona

Подключение видеодомофона в частном доме – схема установки с электромагнитным замком

Из этой статьи читатель узнает как быстро и правильно смонтировать и самостоятельно подключить все устройства видеодомофона в частном доме и запрограммировать ключи. Предоставлены схемы наиболее распространённых соединений. А так же перечень инструментов и материалов, которые для этого понадобятся.

Стандартный набор устройств, которые входят в комплект видеодомофона следующий:

  • Монитор с трубкой или спикерфоном, который одновременно является управляющим устройством;
  • Вызывная панель в антивандальном корпусе;
  • Электромагнитный или электромеханический замок;
  • Блок питания (настоятельно рекомендуется дополнительный блок резервного питания);
  • БУЗ – блок управления замком;
  • Опционально могут быть добавлены дополнительные видеокамеры.
Читайте также:  Виды ответственности за нарушения правил пожарной безопасности

Инструменты и материалы

Для выполнения работ по установке видеодомофона необходим следующий набор инструментов:

  • Перфоратор с набором буров, пик и лопаток для штробления стен;
  • Дрель и или шуруповерт;
  • Угловая шлифовальная машина с алмазным диском по металлу;
  • Набор отверток;
  • Плоскогубцы;
  • Молоток;
  • Емкость для замешивания шпаклевки и шпатель.

Список и количество используемых материалов зависит от способа укладки кабелей, удаленности и размещения исполнительных устройств и другого оборудования. В большинстве случаев необходимы следующие материалы:

  • UTP провод более известный, как витая пара. Желательно с фольговой изоляцией;
  • Двужильный провод для подачи электропитания;
  • УЗО устройство защитного отключения, так как частично провод электропитания будет смонтирован снаружи;
  • Розетки и вилки;
  • Гибкий переходник для защиты проводов от перетирания;
  • Гофрированные электротехнические трубы;
  • Набор крепежных клипс для фиксации гофры;
  • Гипс, алебастр или шпаклевка.

Устанавливаем монитор видеодомофона

Необходимо учитывать, что устройство питается от сети 220 V, так что в пределах досягаемости должна находиться розетка. В идеале кабеля питания, управления замком и передачи данных с вызывной панели должны быть заведены в один подрозетник поверх которого и будет установлено устройство.

Подрозетник

Высота установки должна примерно соответствовать уровню глаз взрослого человека 1,4-1,5 м.

СХЕМА 1 Подключение вызывной панели к контактной планке видеодомофона

Монтаж вызывной панели

Вызывная панель крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Устанавливать прибор на подвижных устройствах – калитке воротах или дверях  настоятельно не рекомендуется, так как постоянные встряски могут сместить объектив внутри корпуса. Монтаж производится следующим образом:

  • С вызывной панели снимается задняя крышка;
  • Через крепежные отверстия размечаются места для сверления;
  • Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения провода;
  • Провод подключается к контактной планке вызывной панели в соответствии со Схемой 1 и заводится в дом к управляющему устройству;
  • Заведенный во двор провод подсоединяется к контактам электромеханического замка (в зависимости от модели устройства).

Схема монтажа вызывной панели

После проверки всех соединений вызывная панель крепиться к основанию специальными саморезами или винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки. В зависимости от направления освещения рекомендуется использовать козырек и закладной уголок-кронштейн.

Лицевая панель, защитный козырек и угловой кронштейн для позиционирования

Схема монтажа электромагнитного замка

Ключевым устройством, которое предохраняет катушку электромагнитного замка от постоянной подачи напряжения, является БУЗ – блок управления электромеханическим замком. Если его нет в стандартном комплекте видеодомофона, то необходимо обязательно приобрести, так как без него электромагнитная катушка запорного устройства довольно быстро выйдет из строя.

БУЗ с маркировкой на контактной планке

В зависимости от того в корпусе какого устройства будет размещен БУЗ подключение может производиться по следующим схемам:

СХЕМА 2 БУЗ размещается в корпусе вызывной панели

Кабель от видеодомофона к электромеханическому замку подводится двухжильный 12V+ иGND. В этом случае управление замком осуществляется с платы вызывной панели.

СХЕМА 3 БУЗ размещается в корпусе электромагнитного замка

В этом случае от видеопанели к электромагнитному замку подходят 4 провода. Для того, чтобы можно было открыть замок с вызывной панели от нее в БУЗ параллельно подсоединяются соответствующие кабеля, как указано на Схеме 3.

Согласно противопожарных норм и правил, все электромеханические замки при отключении питания должны переходить в состояние открыто или освобождать блокирующие механизмы, для механического/ручного открытия.

При таких особенностях функционирования злоумышленникам достаточно обесточить дом, чтобы замок открылся.

Для предотвращения несанкционированного доступа целесообразно оборудовать видеодомофон бесперебойным источником питания.

В большинстве комплектов видеодомофонов предусмотрен блок питания только для видеопанели. Кроме того если была приобретена модель с возможностью подключения дополнительных устройств (видеокамер, вызывных панелей), то необходим мощный централизованный блок питания который обеспечит функционирование.

Блок питания модель Gira с выходным напряжением 26 В ±2 В постоянного тока и 700 мА

Выбор мощности такого устройства довольно прост. Необходимо сложить суммарную нагрузку всех используемых устройств и добавить к полученному числу 20%. Подключение осуществляется с контактной планки в левой части блока. К каждому устройству прокладывается пара кабелей.

Программирование ключей

Перед началом функционирования видеодомофона в его память необходимо записать коды ключей. Независимо от типа ключей или магнитных карт и модели считывающего устройства в каждом комплекте обязательно должен быть мастер ключ. Его необходимо запрограммировать первым и не использовать. Делается это довольно просто.

После первого включения видеодомофона  устройство выдаст звуковой и световой сигнал. В это время необходимо коснуться одним из ключей контактного считывателя и удерживать пока слышится сигнал.

В дальнейшем именно этот ключ будет давать доступ к административным функциям устройства:  запись блокирующих ключей, изменение системных настроек и т.п.

Источник: https://UmnieDoma.ru/podklyuchenie-videodomofona-v-chastnom-dome-svoimi-rukami-sxema-ustanovki-s-elektromagnitnym-zamkom/

Схема подключения домофона (видеодомофона) в частный дом: вариант с электромагнитным, электромеханическим замком или без него

Домофон — это система, передающая сигнал от вызывного блока к переговорному устройству и позволяющая держать под контролем доступ в помещение. Именно по этой причине видеодомофон стали монтировать не только на входе в многоквартирный дом. Часто об установке электронной системы задумываются владельцы дач и частных особняков.

Необходимость монтажа домофона в частном доме

Видеодомофон функционирует и как электронная аудиосистема, и как устройство отображения объектов на дисплее, делающее записи, а значит, может стать прекрасным способом обезопасить проживание в частном доме сделать его спокойным. Устройство не пропустит внутрь помещения людей, которых вовсе не ждут, и защитит имущество от кражи.

Любой посетитель может связаться с хозяевами, нажав кнопку вызова, и попросить впустить его в дом

Благодаря установке домофона владелец дачи или иного помещения может:

  • видеть подходящих к дому людей на специальном экране, так как вызывная панель снабжена видеокамерой, монтируемой на воротах;
  • открыть входную дверь или калитку на расстоянии, нажав кнопку на приёмном устройстве, которое находится в доме;
  • получить информацию о причинах посещения хозяев коттеджа или дачи дистанционно, то есть без выхода на улицу;
  • игнорировать пришедшего, который может оказаться совершенно незнакомым человеком.

Типы электронных систем и схемы их подключения

Видеодомофоны отличаются друг от друга по способу подключения и по типу монитора:

  • беспроводные системы — вариант удачный, так как при их установке можно обойтись без прокладки кабеля. К тому же домофоны этого типа способны отправлять сигнал на объект, отдалённый до полукилометра. Проводное подключение отличается меньшей дальностью (50–100 метров) и гораздо большей трудоёмкостью;
  • цветные домофоны обеспечивают более качественную картинку, но зато чёрно-белые модели стоят заметно дешевле.

Фотогалерея: схемы подключения видеодомофона

Сигнал от вызывной панели может приниматься с монитора или аудиотрубкиПри определеённой конфигурации системы в обеих точках приёма вызова можно получать видеоизображениеПри наличии блока видеопамяти хозяевам будут доступны фотографии посетителей, приходивших в их отстуствиеДобавление в схему электрического замка позволяет управлять открытием входной двери или калитки из дома

Устройство домашнего домофона

Главными элементами системы, позволяющей общаться между собой хозяину дома и гостю, стоящему у ворот, считаются:

  • вызывное устройство, прикрепляемое в месте входа на территорию дома;
  • запирающий замок, устанавливаемый на входных воротах;
  • переговорная трубка (или видеодомофон), монтируемый на стене рядом с калиткой;
  • блок питания, обеспечивающий непрерывную подачу напряжения всем элементам системы.Видеодомофон подключается к вызывной панели четырёхжильным кабелем, все остальные элементы требуют по два провода

Провода и кабели устройства можно назвать вспомогательными элементами.

Типы замков системы

Замок как конструктивный элемент домофона может быть двух видов:

  • электромагнитный, представляющий собой магнит со значительным усилием отрыва и пользующийся популярностью из-за прочности и стабильности работы;
  • электромеханический, который выглядит как модификация обычного замка, имеющего выдвижную защёлку, открываемую ключом или подачей напряжения.

В частных домах принято устанавливать электромеханические замки, которые не оставляют дверь открытой при отключении электричества.

Электромеханический замок остаётся закрытым при отключении питания

Однако даже на электромеханический замок нельзя полагаться полностью.

Это устройство для запирания ворот, как и любой механизм, может поломаться. Поэтому его следует периодически смазывать и регулировать.

Если за состоянием электромеханического замка не следить, то он выйдет из строя гораздо быстрее электромагнитного устройства.

Поэтапное подключение аудиодомофона

Установку электронной системы начинают внутри помещения, а затем переходят на улицу. Пошагово подключение домофона представляет собой следующую работу:

  1. Дома, возле распределительного электрощита или около разговорной трубки, устанавливают блок питания, который подключают к электрической сети при помощи вилки и розетки 220 B. Этот элемент будет обеспечивать питание вызывного устройства и замка домофона.
  2. В подходящем месте, которым обычно служит стена у двери, ведущей во двор, монтируют аудиотрубку. В размеченных местах сверлятся отверстия, в которые вставляются дюбели, а затем к ним прикручивается трубка.Трубка домофона обычно размещается около входной двери
  3. Трубку подключают к системе двухпроводным кабелем. Можно использовать любой электрический провод или витую пару.
  4. Дальнейшие работы осуществляют вне помещения. Вызывное устройство прикрепляют у входа на территорию дома, но не на калитку, ведь это потребует обустройства дополнительной гибкой связи и станет причиной снижения надёжности и усиления износа проводов. Потому разумнее устанавливать устройства вызова на столбе около входа или на ограждении. Надёжное крепление панели обеспечивается при помощи саморезов.Вызывная панель устанавливается на высоте 1,7 метра от земли и крепится к стене саморезами
  5. Электромеханический замок располагают в «жёстком» месте конструкции ворот. При этом ответную часть монтируют на раме. К замку подводят кабель с двумя жилами, которые заключают в клеммы. Провод следует укладывать в каналах из пластмассы, а место перехода гибкой связи — в пластиковой трубе со стенками в виде «гармошки».Провода следует укладывать в кабель-каналы, а в месте перехода через дверной косяк — в металлорукаве
  6. К монтажу проводов лучше приступать в процессе сооружения ворот и дома. В этом случае источники электрического тока получится скрыть в стене, избегая порчи отделки помещения. Если же установка домофона проводится после строительных работ, то пробивать в стенах канавки необязательно, ведь можно использовать специальные каналы для кабелей.
Читайте также:  Какая сигнализация лучше для хранения наркосодержащих препаратов?

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

  1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
  2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
  3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.Для удобства крепления монитора видеодомофона в комплекте поставки находится металлический кронштейн
  4. Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.Для подключения видеодомофона используется четырёхпроводный кабель, одна жила которого должна быть в экранирующей оплётке
  5. Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Источник: https://tehznatok.com/kak-podklyuchit/shema-podklyucheniya-domofona.html

Схема подключения электромагнитного замка

В статье собраны схемы подключения электромагнитного замка к различному оборудованию.

  • Электромагнит, Z-5R, Matrix-2
  • Электромагнит, Matrix-2K
  • Электромагнит кодовая панель
  • Электромагнит кнопка блок питания.

Схема подключения магнитного замка к z-5r и matrix-II

Хочется обратить ваше внимание что на электрозамок нужно установить шунтирующий диод. Он будет убирать скачки напряжения возникающие в замке особенно при снятии с него напряжения.

Перемычка на контроллере стоит в штатном положении. Блок питания можно использовать и с меньшим током потребления.

Схема подключения matrix-IIK к электромагнитному замку

Схема подключения электромагнитного замка к считывателю совмещенному с контроллером. Ну про диод писал выше. Его правда стоит устанавливать. В обоих случаях провод от блока питания до контроллера и от контроллера до замка должен быть типа ШВВП-2х0,75.

Подключение кнопочной панели к электромагнитному замку

На коданаборных панелях обычно стоит релейный выход. С тремя контактами

  • COM — общий подключается к минусу блока питания.
  • NC — Контакт для подключения электромагнитных замков. НО.
  • NO — Контакт для подключения электромеханических замков. НЗ.

Главное что при подключении к кодовой панели всегда нужно устанавливать шунтирующий диод. Он должен быть установлен на электромагнитном замке. В некоторых китайских алюминиевых замках уже иногда установлены фильтры от скачков напряжения. И установка шунтирующего диода необязательна.

Схему подключения к конкретной кодовой панели лучше смотреть в инструкции от панели. Если схема подключения кодовой панели всё же нужна оставьте отзыв об этом.

Электромагнит кнопка блок питания

Просто подключить электромагнитный замок к блоку питания можно. Но нужно понимать что возможности открыть дверь с внешней стороны не будет. Для подключения можно использовать обычный выключатель света. Включил дверь закрылась. Выключил дверь открылась. Но на практике использовать такую схему подключения не стоит. Вам придется и снимать напряжение и заново подавать.

Такую схему обычно используют на проходных. Когда решение пускать или нет принимает охранник, и закрывается не единственная дверь в помещение. В этих случаях удобней использовать блок управления замком я бы даже сказал таймер открытия Z-396T.

Простая схема подключения и настройки времени открывания дает преимущества перед контроллером Z-5R. К таймеру нельзя подключить внешний считыватель. Но можно подключить кнопку открытия двери. При нажатии на которую дверь откроется на заданное время.

Настройка контроллера Z-5R и Matrix-2k

А информацию как настроить контроллер собрали в отдельную статью. Если будут вопросы оставляйте комментарии.

Источник: http://bestsb.ru/blog/skhema-magnit/

Какие тонкости необходимо знать для подключения электромагнитного замка

Одним из самых надежных запирающих механизмов можно смело назвать электромагнитный дверной замок. Ключ к такому засову подобрать невозможно. От стандартных дверных запорных устройств он отличается своей долговечностью, компактностью, установкой и простотой эксплуатации.

Для открытия нет необходимости делать отверстие под ключ. Принцип работы магнитного замка на дверь основывается на возникновении электромагнитного поля, благодаря которому плотно соединяются металлические пластины.

Для открытия двери необходимо на специальный датчик отправить сигнал и цепь разомкнется.

Внешний вид устройства

Комплектация электромагнитного замка

Для самостоятельной установки такого элемента следует заранее приобрести дополнительные элементы, благодаря которым работа устройства будет осуществляться правильно. Комплект состоит из:

  • самого механизма, укомплектованного ответной стальной планкой и соединительными проводами для подключения электропитания;
  • контроллер – посредством его осуществляется контроль за устройством. Подключение дополнительных устройств производится через него. Для разных моделей механизмов контроллер подбирается отдельно.
  • датчика считывания сигнала. Дверь открывается как посредством ввода цифрового кода, так и при помощи электронного ключа, который может выглядеть как брелок или кредитная карта. В зависимости от применяемого способа отпирания устанавливается конкретная кодовая панель.
  • комплект ключей. Он состоит из шести позиций, но добавляется еще один – основной ключ. Благодаря ему перепрограммируют остальные ключи в комплекте. Встречаются модели, укомплектованные только тремя ключами.
  • кнопки для открытия двери изнутри без применения ключей. Устанавливаются с внутренней стороны помещения непосредственно возле двери.
  • блок питания с аварийным аккумулятором. Работает электромагнитный замок от сети 220 вольт. Но поскольку бывают случаи отключения электроэнергии, то, чтобы обезопасить жилище, необходим дополнительный аккумулятор. Его устанавливают внутри помещения, и при отключении электроэнергии он автоматически подает питание на устройство.
  • подключается электромагнитный замок и вспомогательные элементы к сети электрическими проводами по схемам соединения;
  • в дополнение к основному набору добавляют автодоводчики на дверь. Они позволят продлить срок службы механизма и уменьшат износ элементов устройства.

Основная комплектация

Принцип работы замка

У большинства пользователей возникает вопрос – как осуществляется установка и работа электромагнитного замка? Внутри расположена намотанная на сердечник катушка. Остальное место заполнено компаундом.

В зависимости от напряжения меняется сила притягивания в электромагнитном замке. Чем оно выше, тем сильнее прижаты пластины. Но не стоит давать чрезмерное напряжение на замок, это может привести к перегреву катушки. Для предотвращения подобного явления необходимо установить трансформатор тока.

Чтобы устранить подобные проблемы, на электромагнитный засов проводят установку лаковой изоляции. В результате этого токи возникать не будут, а сталь будет намагничиваться не так сильно.

Но все равно установка лаковой изоляции не обеспечит полного устранения эффекта нагрева, поэтому в дополнение к ней во внутрь параллельно катушке подключают емкостной конденсатор. При подносе ключа к панели происходит изменение направления поля, и токи затухают.

Напряженность в электромагнитном замке сразу снижается и происходит открытие двери.

Установка электромагнитного замка

В зависимости от модели запирающего устройства существуют сдвиговые и удерживающие замки. В первом случае устройство врезают в дверное полотно, поскольку принцип работы основан на фиксации язычка замка магнитом. А во втором этого делать не надо. Здесь магнит удерживает открываемые створки. В этом случае по периметру дверного проема установливают эти магнитные элементы.

Схема расположения оборудования электромагнитного замка

Прежде чем начинать установку электромагнитного замка, делают схему разметки в месте ведения монтажа.

Основная задача — измерить расстояние от дверных петель. Для определения места нахождения ответной пластины на дверном косяке прикладывают основной элемент замка к створке двери. После этого размечается трафарет пластины и крепежных деталей.

После того, как разметки выполнены, делается отверстие в створке двери. Для деревянных изделий это легко осуществляется молотком и стамеской. А для металлических дверей это делается еще на этапе изготовления створки. Если же этого не произошло, то для вырезания места под электромагнитный замок придется разбирать часть дверной обшивки.

Читайте также:  Виды и популярные поломки систем сигнализаций

Подключение электромагнитного устройства

При самостоятельной установке запорного устройства многие задают вопрос – как подключить электромагнитный замок? Чтобы правильно осуществить данную процедуру, необходим хоть небольшой опыт работы с электричеством, знание принципа работы магнитного ключа и инструкция по подключению конкретной модели замка.

Общая схема соединения

Контроллер – основной рабочий элемент электромагнитного механизма. Через него соединяются элементы запорного устройства и подача сигнала от воздействия ключа.

Для подключения контроллера должен использоваться двухжильный провод с минимальным сечением 0,5 мм.

Соединительные провода контроллера располагают в кабель-каналах, гофрированных шлангах или замуровывают в стену помещения.

В некоторых случаях владельцы устанавливают на дверь домофон. Для этого контроллер оснащается входом отпирания запорного элемента путем нажатия одной кнопки. В этом случае электромагнитный механизм имеет обозначение на схеме согласно подключению с домофоном и контроллером.

Замок будет часто эксплуатироваться в темное время суток или в темноте, поэтому ему необходимо обозначаться на фоне стены. В этом случае желательно, чтобы на контроллере имелась клемма питания светодиодной подсветки, вмонтированной во фронтальную панель.

Это позволит воспользоваться магнитным ключом, не отыскивая считываемое устройство.

Электрическая схема подключения контроллера

Часто схема подключения магнитного замка включает в себя шунтирующий диод. Многие не понимают, для чего нужно его подключение. На самом деле, если шунтировать схему, то продлевается срок службы вызывной панели, ключи и контроллер будут работать без перебоев, не понадобится часто перепрограммировать ключи.

Схема применения шунтирующего диодного ключа

Управление электромагнитным замком двери

Процесс контроля и управления осуществляется через контроллер, который выполняет ряд функций:

  • подача электропитания для запирания двери;
  • передача сигнала с целью открытия устройства посредством ключа;
  • кодирование и перекодирование ключей.

Прежде, чем пользоваться комплектами ключей после установки, их необходимо запрограммировать. Это осуществляется при первом подключении замка. Основной ключ из комплекта пожносится к контроллеру, через который происходит управление механизмом. После этого контроллер переводится при помощи джампера в режим записи.

Когда с основного ключа информация записана, подносят к считывателю ключи из комплекта для дальнейшего программирования. Когда со всеми ключами процедуры выполнены, контроллер переключают в режим работы. В основном, ключи для таких изделий имеют форму брелока. Также встречаются в виде магнитных карт или таблеток для домофона. Но такие ключи крайне редко используют.

Источник: http://MezhDveri.ru/19139-podklyucheniya-elektromagnitnogo-zamka.html

Как самостоятельно подключить домофон и установить электромеханический замок: схема и видео подключения

Домофон уже давным-давно не является роскошью, сегодня это привычное для большинства городских жителей устройство.

Видеодомофоны и домофоны устанавливаются для организации дополнительной безопасности жилых и промышленных зданий.

С помощью электромеханического замка домофона не нужно непосредственно общаться с посетителем для того, чтобы впустить его в помещение или нет.

Как правило, домофоны встречаются в жилых многоэтажных домах. Но, кроме этого, их установка нередко происходит и в частных домах, а также на всевозможных предприятиях и в офисных помещениях.

Монтажом и обслуживанием домофонов и видеодомофонов занимаются различные компании, но что делать, если вы решили поставить домофон своими руками? Давайте рассмотрим, как самостоятельно подключить домофон и что для этого вам потребуется.

Основные задачи домофона

Когда-то домофон представлял собой конструкцию простого переговорного устройства с электромеханической кнопкой или несколькими кнопками вызова.

Схема установки переговорного устройства представляла собой простейший электромагнитный усилитель с входом под микрофон.

Пультом вызова являлся простой переключатель, с помощью которого делалось подключение какого-либо абонента. Блок ответа, у всех абонентов свой, выполнялся по этой же схеме.

На сегодняшний день современные домофоны и видеодомофоны имеют более сложную систему и могут выполнять полезные дополнительные функции:

  • Дают возможность увидеть звонившего (видеодомофон);
  • Открывают замок (электромагнитный);
  • Защищают дом;
  • Организуют видеонаблюдение.

Конструкция домофона

Если вы хотите купить устройство на «барахолке», то есть большой риск, что вам продадут неполный набор, а только его часть. Потому нужно знать из каких основных элементов состоит конструкция домофона.

Панель вызова

Конструктивно данная часть устройства, которая устанавливается на дверях подъезда или частного дома, имеет нескольких блоков.

Блок видеосвязи и переговорный блок

В переговорном блоке находится конструкция из динамика (громкоговорителя), усилителя и микрофона. Работает в двойном режиме (то есть, можно и говорить, и слушать), по принципу обычного телефона.

Блок видеосвязи (находится не во всех моделях). Это небольшая видеокамера, чтобы пользователь видел звонящего. В некоторых дорогостоящих моделях на основном корпусе домофона также находится монитор и происходит телесвязь (и пользователь и находящийся около двери видят и говорят между собой).

При помощи этой маленькой камеры можно просматривать близлежащую территорию, а это дает возможность организовать постоянное наблюдение за подходами к дому.

Блок вызова

Это конструкция из кнопок или панели клавиатуры и дешифратора – устройства, которое определяет порядок нажатой кнопки (как в мобильных телефонах), и посылает необходимый сигнал на коммутатор.

Блок открытия двери

Представляет конструкцию, которая состоит из электромагнита и штока с замком. При нажатии пользователем кнопки открытия двери напряжение переходит на электромагнит, который, втягивая шток с защелкой, открывает замок и освобождает дверь.

Блок коммутации (используется в многоэтажных домах)

Это устройство, которое принимает сигнал дешифратора и переключает видео и переговорный блоки на необходимого абонента.

Панели абонентов

Имеют такую конструкцию:

  • микрофон, динамик, трубка или усилитель речи;
  • кнопка ответа;
  • монитор (если это видеодомофон);
  • кнопки открытия двери.

Блок питания

Практически все устройства питаются от сети, но на рынке существует множество моделей (дорогих) с двойным питанием (от сети и батареек). Некоторые изготовители домофонов ставят отдельные блоки питания в каждую панель вызова и панель пользователя. Но эти изделия довольно дорого стоят.

Для питания выбирают простой двужильный кабель, с помощью которого делают разводку от коммутатора к главному блоку на дверях подъезда и к блокам живущих в доме людей.

Подключение домофона своими руками

Если вы приобрели аппарат в магазине, то проблем с подключением устройства своими руками появиться не должно. Схема подсоединения домофона находится в каждой упаковке. В случае, когда устройство приобретено на второстепенных площадках торговли («барахолка», базар), то поможет данная инструкция.

Сперва замерьте, какое количество кабеля для домофона вам потребуется. Это можно проделать при помощи длинной веревки или шнура. Если дом многоэтажный, нужно будет измерять все расстояния и использование рулетки в данном случае неэффективно. Рассмотрим оба способа.

Установка домофона в многоэтажном доме:

  • Определяем месторасположение домофона в квартирах (как правило, возле двери).
  • Измеряется расстояние от устройства до проема двери и после к месту общего соединения квартир на лестничной площадке.
  • Здесь устанавливается распределительная коробка.
  • После кабеля (отдельно к каждой квартире) проводят к месту установки коммутатора.
  • От него проводят общий провод (многожильный) до подъездных дверей.

От распределительного щитка кабели можно провести двумя способами:

  • через лестничную площадку (дешевый способ);
  • вдоль лестницы (дорогой способ).

Важно: Если в подъезде уже разведены какие-либо провода (интернет, видео, телефон), то лучше всего провести ваш провод (для эстетики) по их коробу.

Подключение домофона в доме или отдельно в квартире

Определяется месторасположение установки устройства. Панель вызова крепится на стену около двери квартиры или на неподвижную поверхность ворот дома, а панель пользователя может устанавливаться в любом месте (даже в ванной).

Если установить панель вызова непосредственно на дверь, то частое закрывание приведет к быстрому выходу из строя провода. На дверь устанавливается панель с видеоглазком для обеспечения полноценного обзора. В комплекте с этой панелью идет специальный шланг, через него и протягивают кабель.

Если вы купили домофон на несколько пользователей, то можете установить ответные панели в любые из комнат. Провод (в частном доме) прокладывается:

  • по периметру ограждения территории;
  • напрямую с помощью тонкого троса по столбам.

Для чего провод выводится выше ворот и подключается к распределительной коробке.

Подключение видеодомофона

Для устройства и подключения видеодомофона для одного пользователя, применяется специальный кабель, который состоит из двух простых проводов (для электропитания) и одного коаксиального видеокабеля. Можно купить отдельные кабели, но желательно использовать, провод КСВ 1.

Кабелями подсоединяют панель пользователя и панель вызова, подключают питание, панель управления замком и непосредственно замок. Видеокабель подключают к отдельному экрану (например, к компьютеру).

Панель вызова ставится двумя способами:

  • устанавливается на металлическую панель и затягивается болтами с обратной стороны. Металл просверливается, и вся конструкция ставится на дверь или стену с помощью дюбелей и шурупов;
  • устанавливается непосредственно на стену около двери или на саму дверь с помощью дюбелей и шурупов.

Таким образом, получив ответ на вопрос, как установить домофон своими руками, можно начинать непосредственную работу. Но если вы чувствуете неуверенность в ваших силах, то мы все же рекомендуем вам обратиться за помощью в подключении к профессионалам.

Источник: https://elektro.guru/elektrooborudovanie/aksessuary/kak-samostoyatelno-podklyuchit-domofon-shema-i-video.html

Ссылка на основную публикацию
